双工业机器人协同作业工作站布局设计

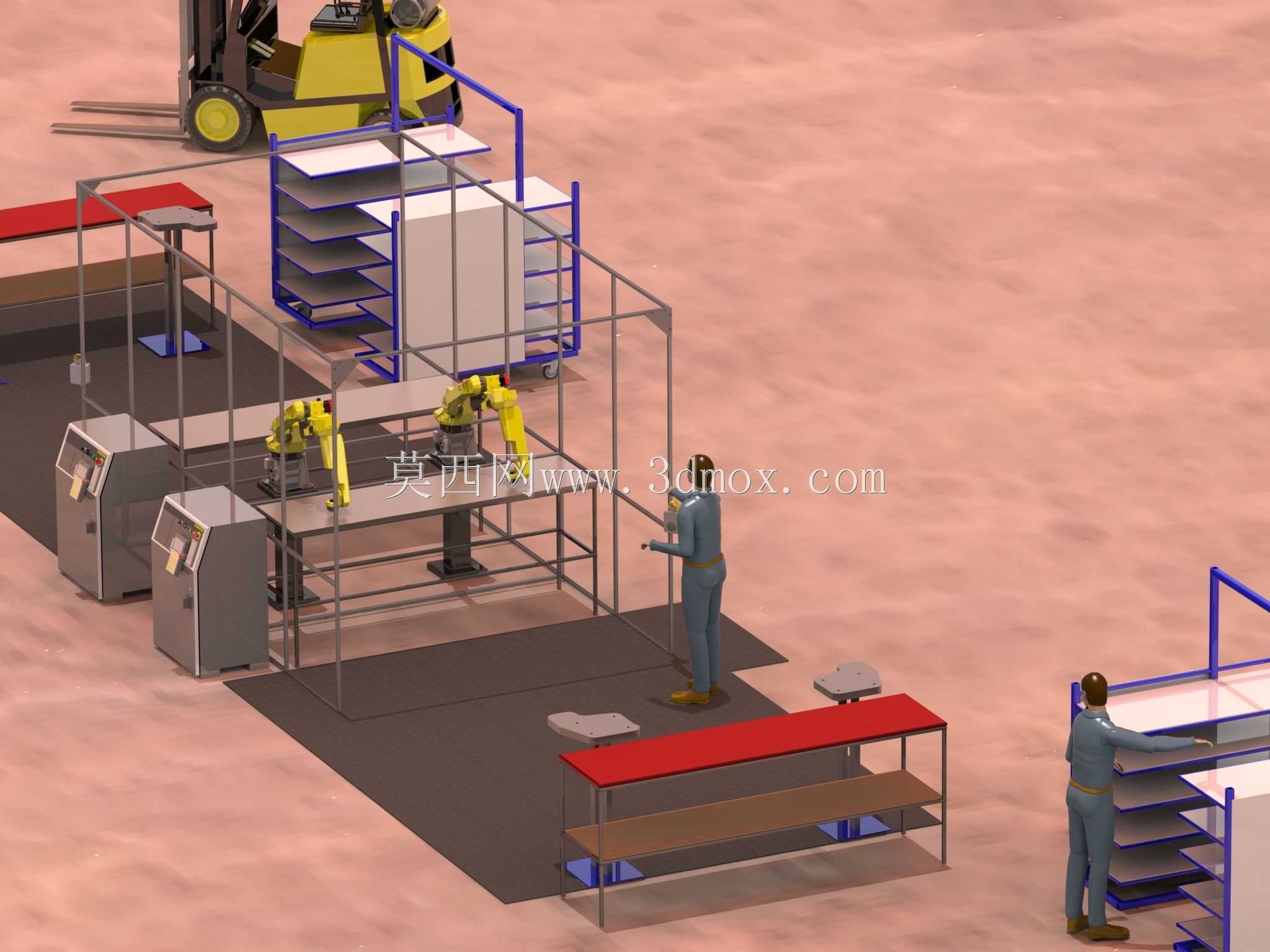

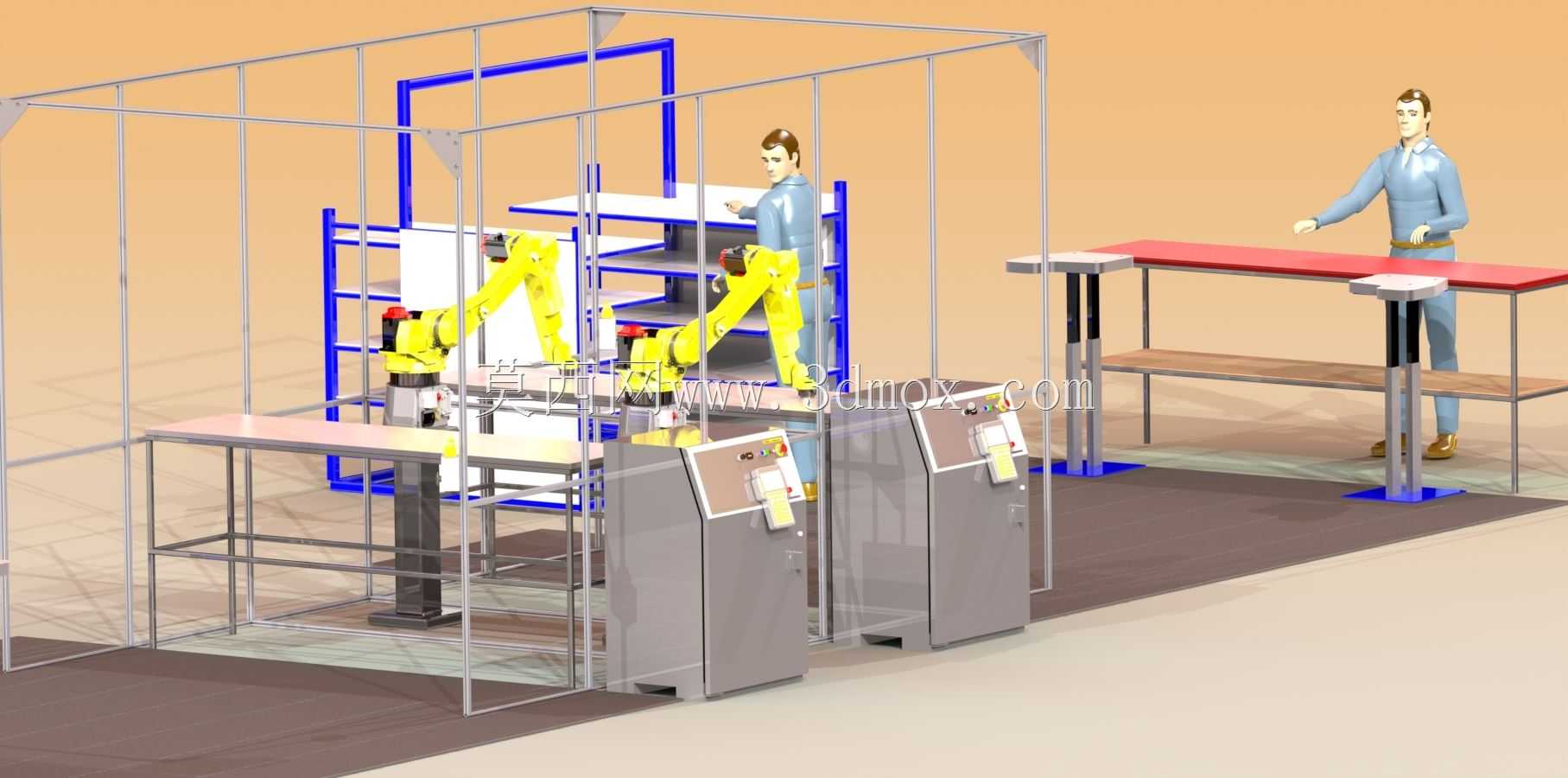

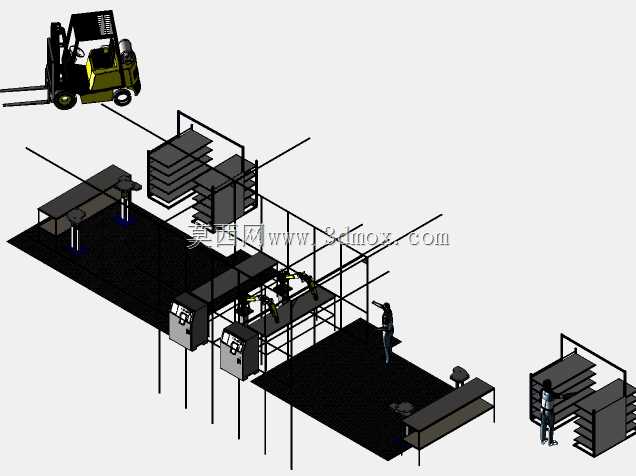

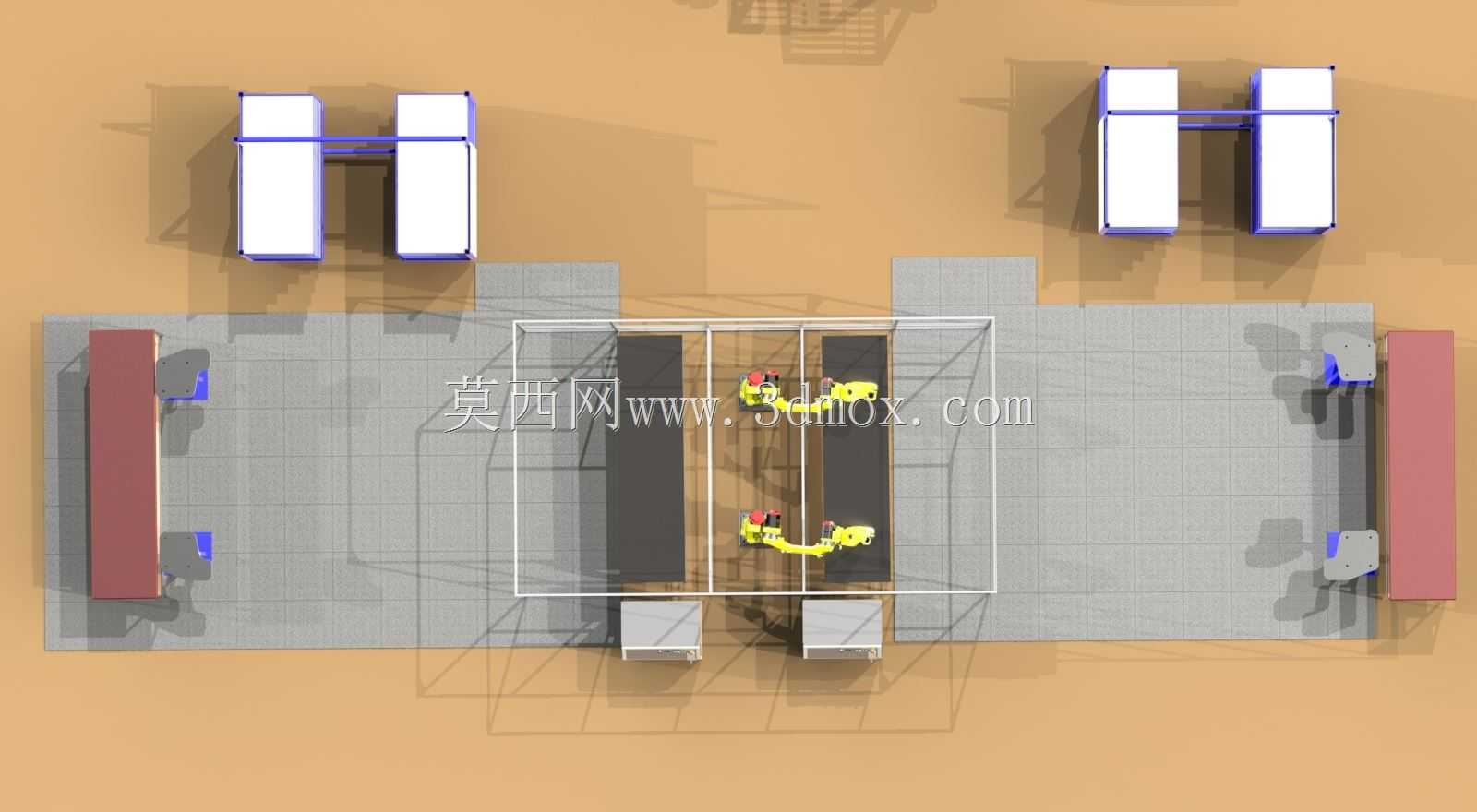

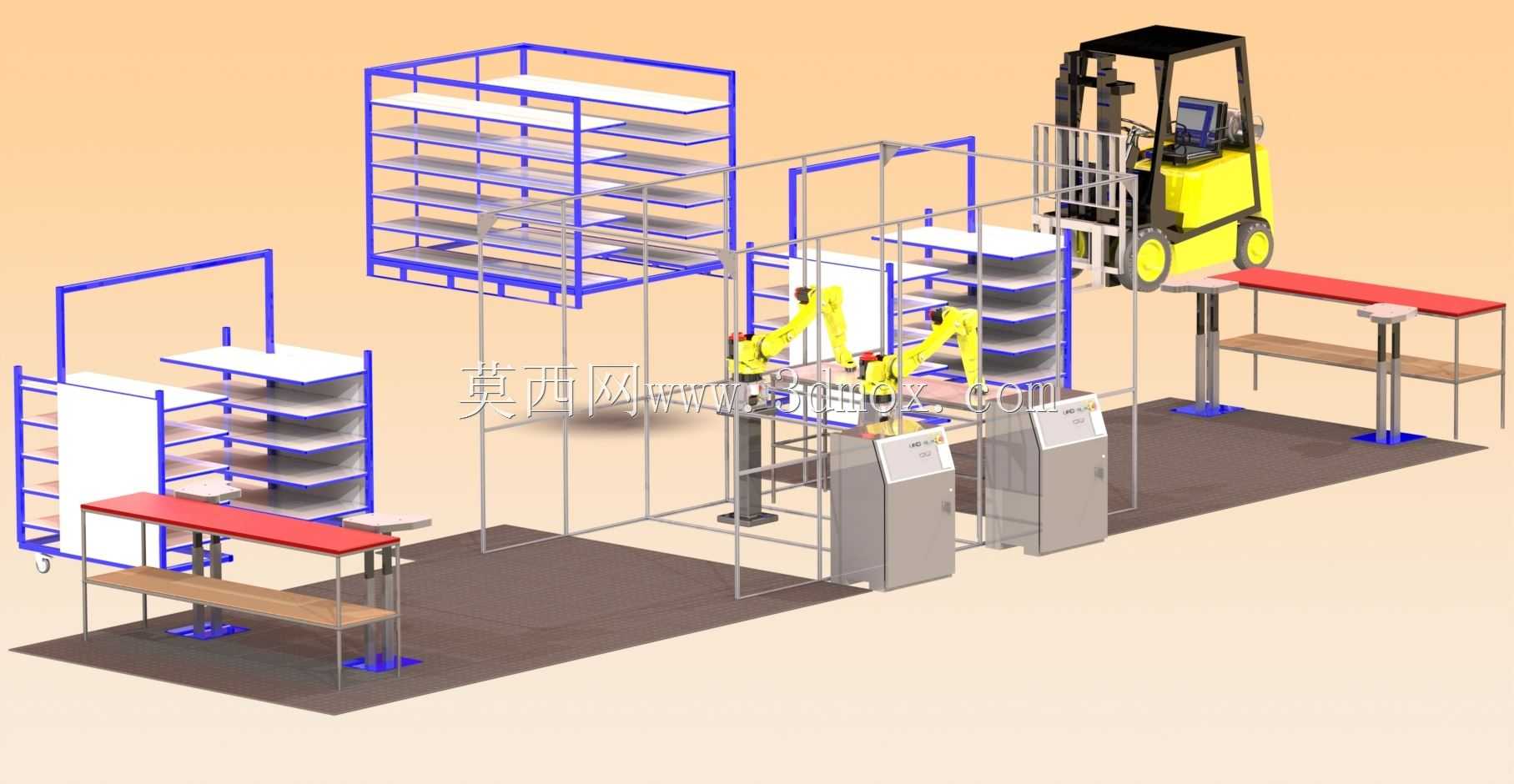

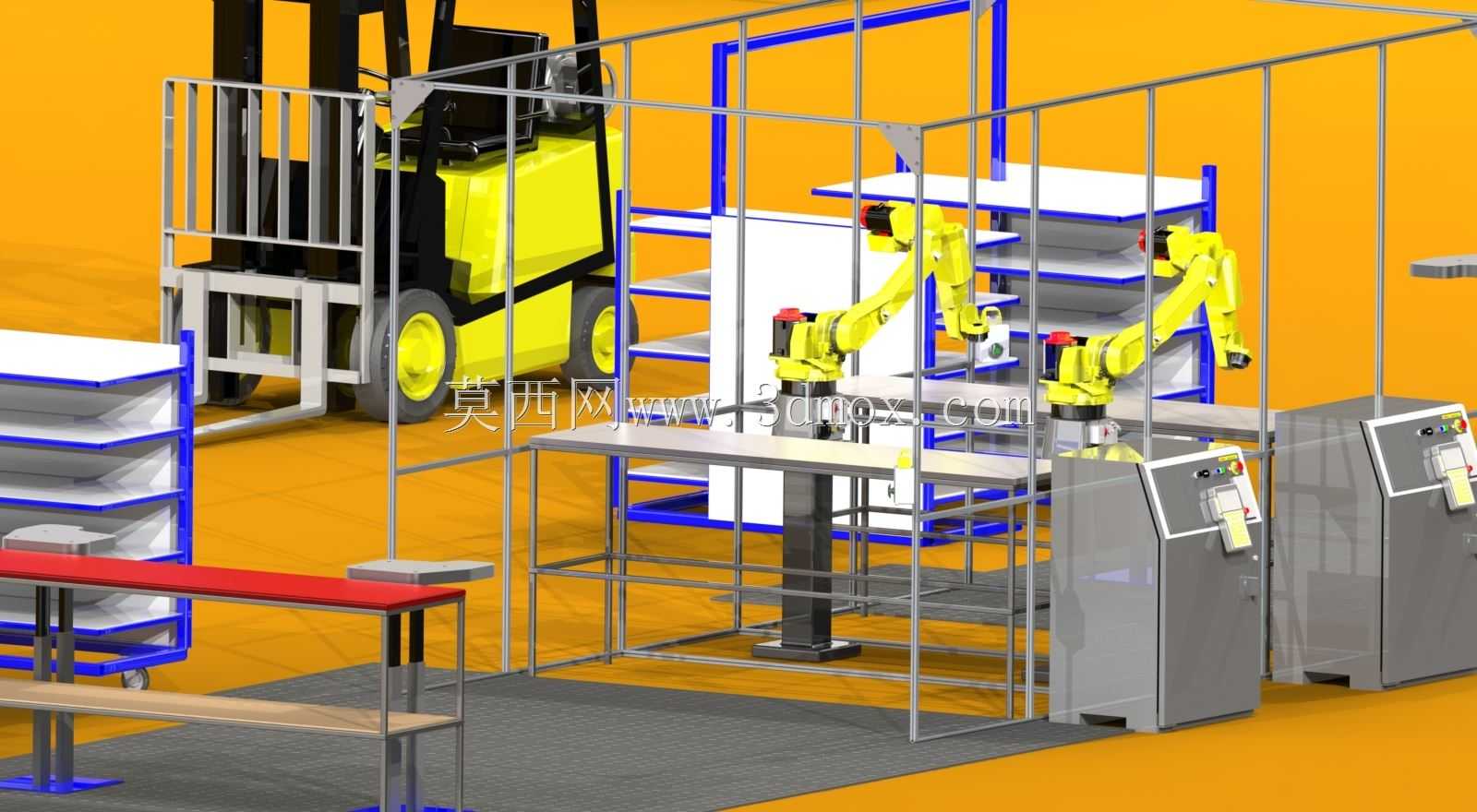

这套双机器人协同作业单元，主要面向3C电子、小型汽配零部件的上下料、精密装配、多工序连续加工场景，可适配产线前端来料接驳、中段工序流转、末端成品分拣的全流程作业需求，替代人工完成重复性高、定位精度要求严苛、连续作业时长要求久的工位任务，有效降低人工操作带来的误差率与安全隐患，适配中小批量多品类的柔性生产需求。整套单元采用对称式双工位布局思路，核心作业区设置两台六轴工业机器人，作业范围覆盖两侧的物料暂存架与前端的操作工位，外围采用铝型材搭配透明防护板搭建全封闭安全围栏，围栏预留物料进出的开口位置，同时在人员操作侧设置独立的上下料工作台，工作台高度符合人体工程学设计，适配站立作业的操作高度，避免操作人员长期作业产生疲劳。单元内配置的物料架采用分层式设计，可根据待加工工件的尺寸调整层板间距，适配不同规格的料盘与工件存放需求，每台机器人旁侧独立配置控制柜体，柜体集成机器人的运动控制模块、IO通讯模块与安全回路模块，柜体操作面板朝向人员操作侧，方便调试人员进行参数设置与状态查看。设计阶段充分考虑了设备的安装边界与维护空间，整套单元的占地尺寸适配常规标准厂房的车间柱距布局，围栏外侧预留不小于一米的维护通道，方便设备后期的检修、易损件更换与机器人标定作业，安全围栏的高度设置符合工业安全防护标准，可有效阻挡机器人作业过程中可能出现的工件飞出风险，同时透明防护板不会遮挡操作人员对内部作业状态的观察视线。双机器人的作业路径经过仿真验证，两台机器人的运动范围无干涉区域，可同时执行不同工序的作业任务，也可配合完成同一工件的协同装配作业，单元可对接前端的来料输送线与后端的成品输送线，也可作为独立工作站进行离线作业，适配不同规模生产车间的布局需求，操作人员仅需在外侧工作台完成待加工工件的上料与成品下料，无需进入机器人作业区域，从布局层面规避了人机交互的安全风险。
