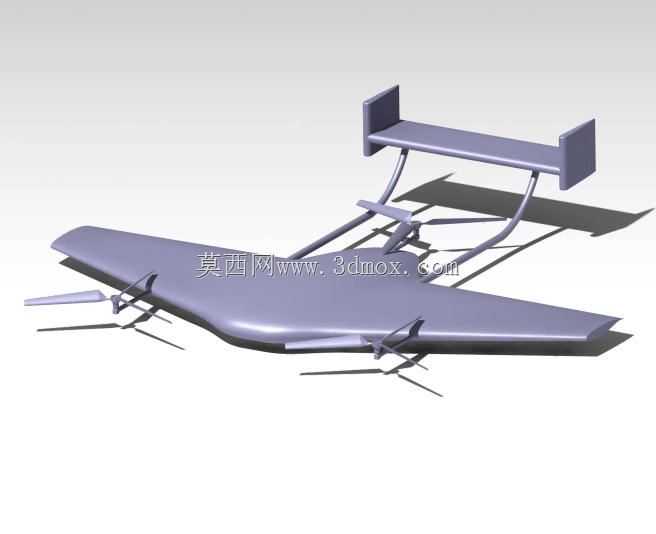

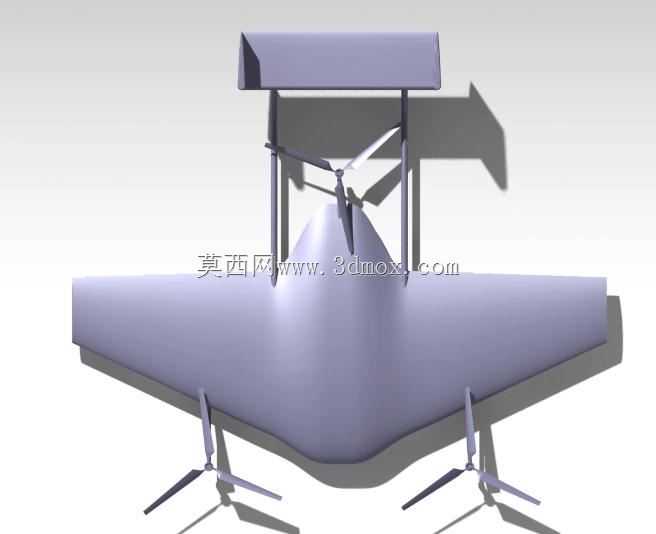

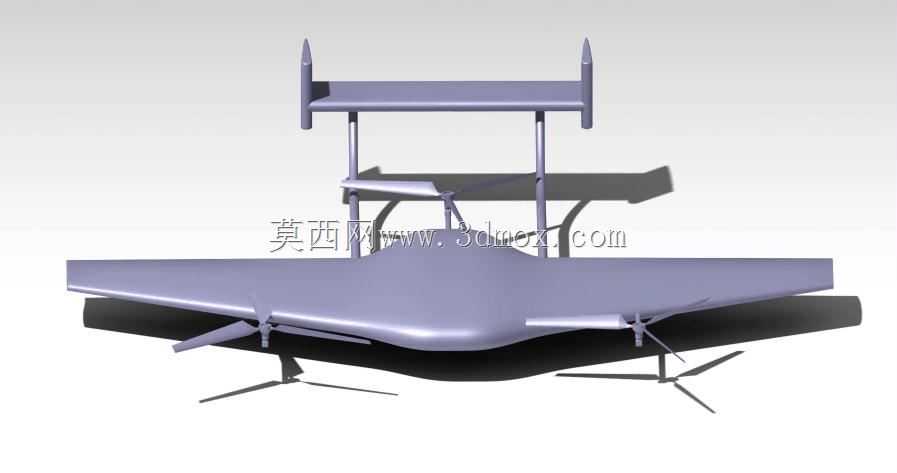

垂直起降固定翼三角翼无人飞行器机身结构

该结构为适配垂直起降与固定翼巡航双工况的三角翼飞行器机身主体，主要面向低空巡检、区域测绘、应急场景快速侦察等作业场景设计，兼顾多旋翼模式的垂直起降灵活性与固定翼模式的长航时巡航效率，无需专用跑道即可在山地、楼顶、狭小空地完成起降作业，适配复杂地形下的低空作业需求。机身整体采用三角翼融合体气动布局，翼身平滑过渡无明显棱角，可有效降低巡航阶段的诱导阻力，提升升阻比，延长巡航作业半径。机身前部预留航电设备、任务载荷的安装舱位，可根据作业需求搭载可见光相机、多光谱传感器、小型应急抛投模块等不同载荷，舱位边界做了加强筋设计，可承受起降阶段的冲击载荷，避免内部设备受震动损坏。机翼两侧布置垂直起降动力单元安装位，安装位通过轻量化支架与机翼主体连接，支架采用流线型截面设计，减少巡航阶段的气动干扰，同时保证动力单元的安装刚度，避免垂直起降阶段动力振动引发的结构共振。机身后部连接尾翼支撑结构，尾翼采用双垂尾加平尾的布局，平尾与垂尾均通过弧形支撑杆与机身后段连接，既保证尾翼的气动操纵效率，又尽可能降低结构重量，支撑杆的安装位置经过气动配平计算，不会对机翼下洗气流造成过度干扰。整体结构的安装边界充分考虑了便携拆解需求，机翼、尾翼支撑、动力支架均可快速拆装，拆解后可放入常规车载收纳箱，方便作业人员转场运输。机身主体的重心位置经过优化设计，垂直起降阶段动力单元的拉力轴线与整机重心重合，可保证起降阶段的姿态稳定，切换至巡航模式时，整机气动焦点与重心匹配合理，无需额外增加配重即可满足纵向静稳定性要求，降低飞控系统的配平负担。机翼前缘做了抗冲击加厚设计，可应对低空飞行时的细小杂物碰撞，机身底部预留起落架安装接口，可根据需求加装滑橇式起落架或者小型轮式起落架，适配不同的起降场地条件。
