电脑CPU散热风扇SolidWorks三维模型

本模型为标准台式电脑CPU轴流散热风扇的完整三维参数化模型，建模全程在SolidWorks2010环境下完成，采用自底向上的装配体建模逻辑，首先通过草图绘制、拉伸凸台、筋特征、阵列命令完成外框的结构建模，外框预留标准安装孔位、走线槽与边角缓冲结构，再通过旋转凸台、曲面放样、圆周阵列完成七叶扇叶的参数化建模，扇叶采用变截面倾角设计，匹配轴流送风的气动需求，最后通过同轴心、重合配合完成扇叶与外框中心轴位的装配，所有特征均保留完整建模历史，可直接编辑参数调整扇叶数量、外框尺寸、安装孔距等核心参数。

参数设计上严格遵循80mm规格台式机散热风扇的通用行业标准，外框为边长80mm的正方形结构，厚度25mm，边角安装孔中心距71.5mm，适配绝大多数台式机CPU风冷散热器、机箱散热位的安装要求，扇叶旋转直径75mm，中心轮毂直径28mm，扇叶倾角12度，所有尺寸公差预留0.2mm的装配间隙，完全符合实际产品的生产装配精度要求。

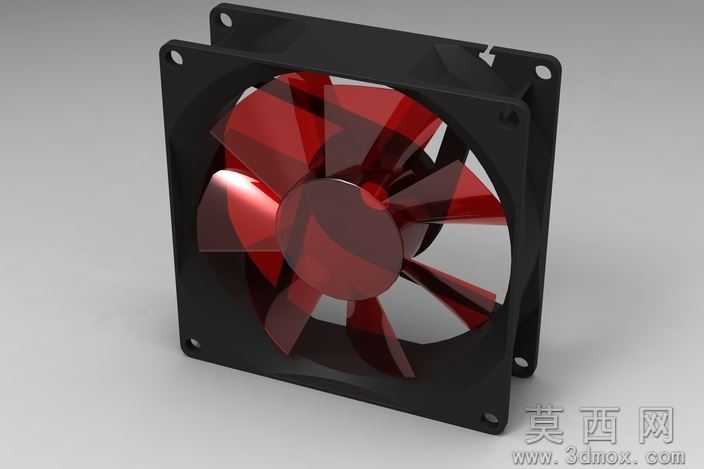

渲染材质部分采用贴近实物的材质配置，外框部分赋予哑光黑色阻燃ABS塑料材质，调整粗糙度参数还原注塑件的细腻磨砂质感，扇叶部分赋予酒红色半透明PC塑料材质，添加轻微的反射与折射效果还原透明PC件的视觉特征，中心轮毂添加细微的颗粒质感还原注塑合模线的细节，渲染场景采用柔和的三点布光，搭配浅灰色渐变背景，清晰呈现风扇的整体结构与材质细节。

结构原理上该模型还原了标准轴流散热风扇的核心结构，由方形安装外框、中心支撑轴座、七片变倾角轴流扇叶组成，工作时扇叶沿中心轴旋转，带动空气沿扇叶轴向流动，将CPU散热鳍片传导的热量快速带离，外框的四角安装孔用于将风扇固定在散热鳍片或者机箱支架上，中心轴座内置驱动电机与轴承结构，为扇叶旋转提供稳定支撑，扇叶的变倾角设计可以在低转速下获得更高的送风效率，同时降低运行风噪。

软件兼容方面，模型原生为SolidWorks2010格式，同时导出了通用STL网格格式，可兼容绝大多数三维设计软件，包括UG、Pro/E、Creo、Catia、Rhino、Blender、Fusion360等，STL格式可直接导入切片软件用于3D打印验证，也可导入仿真软件进行风阻、送风效率的流体仿真分析，不存在特征丢失、装配错位的问题。

研发教学应用层面，该模型可作为数码产品散热结构设计的教学案例，用于讲解SolidWorks装配体建模、圆周阵列、曲面放样等常用命令的实操技巧，也可作为电脑硬件设计、散热系统研发的参考模型，用于风冷散热方案的结构验证、3D打印手板制作，同时也可作为场景搭建素材用于电脑装机动画、硬件科普内容的三维可视化制作，帮助学习者快速理解轴流散热风扇的结构原理与设计逻辑。
