120毫米电脑机箱散热风扇SolidWorks设计模型

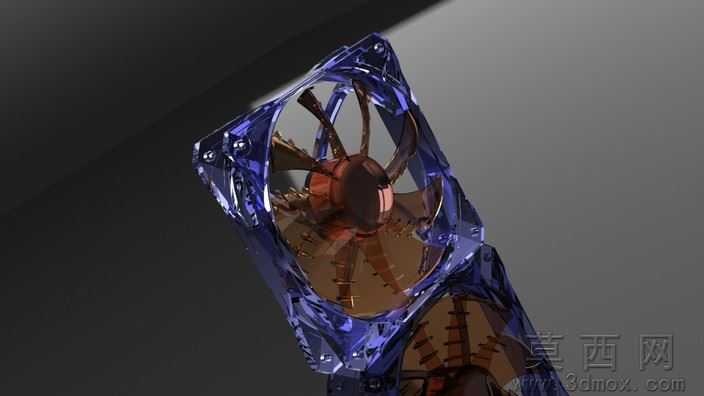

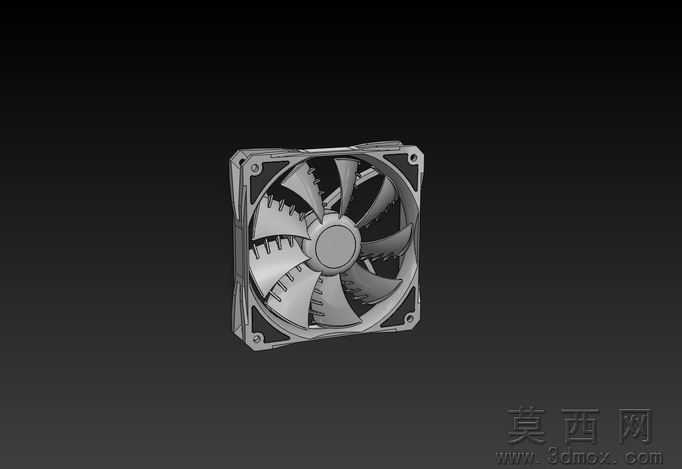

本模型为120毫米规格的电脑机箱散热风扇三维设计成果，建模全程基于SolidWorks2011版本完成，整体建模流程遵循自底向上的装配设计逻辑：首先完成扇叶、外框、轴心固定座、边角减震安装位等单个零件的特征建模，通过拉伸、旋转、阵列、圆角等基础特征命令构建零件基础轮廓，再通过曲面放样、薄壁抽壳等命令细化扇叶的气动曲面造型，所有零件建模完成后通过同轴配合、面重合配合、距离配合完成整体装配，装配过程中严格校验各零件间的干涉情况，确保虚拟装配状态下无结构冲突。参数设计层面，模型严格遵循120mm机箱风扇的通用行业标准，外框整体长宽尺寸设定为120mm，厚度匹配常规机箱风扇安装规格，扇叶数量、安装孔位间距均按照市售主流同规格风扇参数设定，建模过程中将公差严格控制在0.005英寸即1mm范围内，保障模型可直接对接后续的结构验证、3D打印打样或开模生产环节的参数需求。渲染材质层面，模型针对不同零件匹配了对应材质属性：外框部分赋予哑光硬质工程塑料材质，调整漫反射、粗糙度参数还原PC/ABS塑料的磨砂质感；扇叶部分赋予半透明硬质塑料材质，添加轻微的反光属性还原常见透明扇叶的视觉效果；轴心固定座部分赋予金属质感材质，模拟轴承固定位的金属结构特征，整体渲染效果清晰还原了成品风扇的外观质感。结构原理层面，模型完整还原了轴流散热风扇的核心结构：外框四角设置带缓冲胶垫的安装孔位，用于将风扇固定在机箱对应安装位；中心位置设置轴承安装座，用于承载扇叶的旋转轴；多片曲面扇叶沿轴心圆周均匀阵列，工作状态下通过扇叶旋转带动空气沿轴向流动，实现机箱内部与外部的空气交换，带走硬件运行产生的热量，达到硬件散热降温的作用。软件兼容层面，模型除原生SolidWorks2011格式文件外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式的文件均保留了完整的零件结构与装配关系，不会出现特征丢失、面破损等问题。研发教学应用层面，该模型可作为电脑散热配件研发环节的结构验证基础模型，帮助研发人员快速调整扇叶曲面、框体结构参数验证散热效率；也可作为SolidWorks软件教学的实操案例，用于讲解装配体设计、特征建模、工程图导出等相关知识点，同时也可供电脑MOD爱好者参考，用于定制个性化机箱散热方案的结构设计参考。
