轴流式工业通风风洞设备结构设计

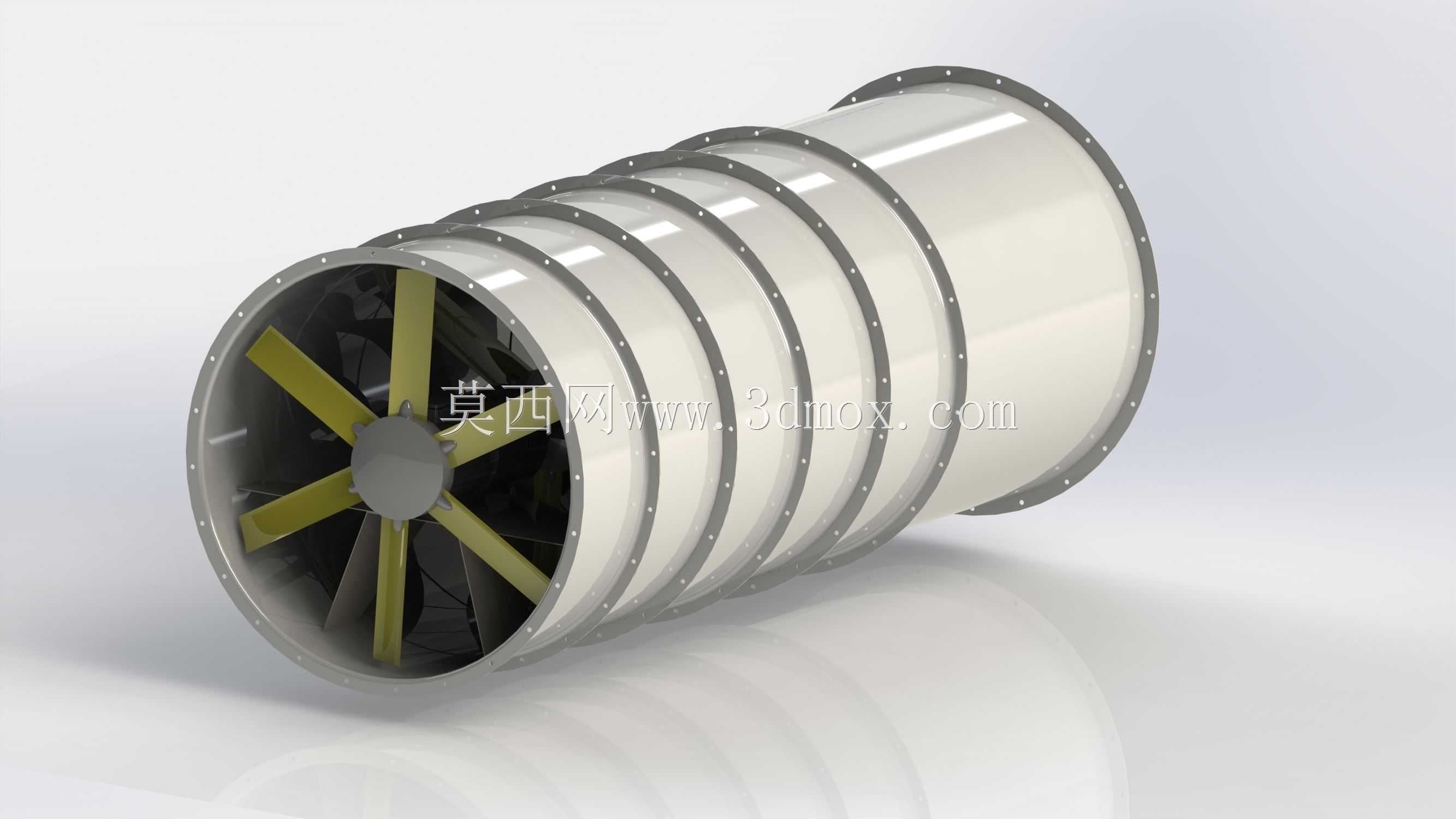

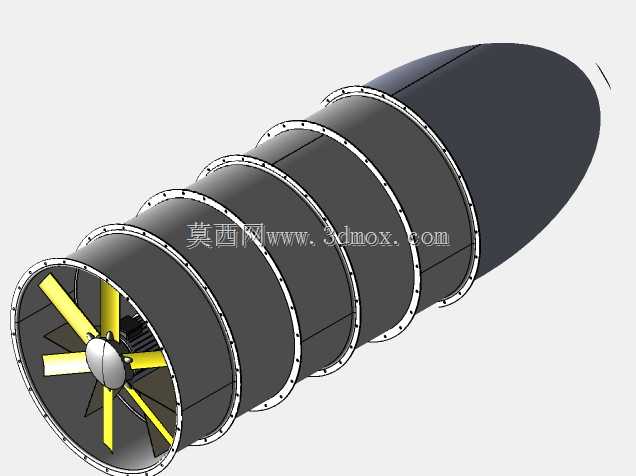

这款轴流式风洞设备主要面向工业通风、气流模拟测试、局部空间排风换气等场景设计，可广泛应用于工厂车间定点送风排尘、隧道施工段局部通风、小型空气动力学试验台搭建、工业设备散热配套等领域，能够在狭长空间内形成稳定的定向高速气流，满足不同场景下的气流组织需求。设备整体采用分段式法兰连接的筒体结构，每段筒体端部都设置带螺栓孔的连接法兰，既可以根据实际安装空间的长度需求灵活增减筒体段数，调整整体风道长度适配不同安装边界，也能在后期维护时单独拆卸故障段，无需拆解整台设备，大幅降低运维拆装的工作量。筒体采用等径直筒设计，内壁做光滑过渡处理，能够最大程度降低气流在筒内流动时的沿程阻力，减少气流紊流与能量损耗，保证出口端气流的均匀性与稳定性。设备进风端集成了七叶式轴流叶轮结构，叶片采用等强度倾斜布置，在保证足够送风推力的同时，能够降低叶轮转动时的气动噪声，减少设备运行对周边环境的噪音干扰；叶轮与筒体内壁保留均匀的装配间隙，既避免转动过程中叶片刮蹭筒壁，也能减少间隙漏风带来的效率损失。从安装边界来看，设备整体为圆柱形态，安装时仅需在两端法兰位置匹配对应规格的对接风道或固定支架，无需额外预留过大的侧向操作空间，适合在狭长受限的安装场景中布设；法兰上的螺栓孔采用均匀圆周排布，能够适配不同角度的安装对接需求，不管是水平架设、倾斜布设还是垂直吊装，都能通过法兰螺栓实现可靠固定。设计过程中充分考虑了设备的运行稳定性，分段式筒体的加强筋结构能够提升长筒体的结构刚度，避免设备运行过程中因气流振动产生筒体形变或共振问题，延长设备整体使用寿命；叶轮的重心与筒体中轴线完全重合，转动时动平衡表现优异，能够降低设备运行时的振动幅度，减少固定支架的承重负载。这款风洞设备的气流导向性优异，能够将叶轮产生的气流约束在筒体内定向输送，避免气流扩散损耗，相比普通开式轴流风机，其送风距离更远、气流集中度更高，在需要长距离定点送风的场景中有着不可替代的应用优势。
