带钢板外壳铸铝叶轮单入口高压离心风机

这款单入口高压离心风机，主要面向需要高压送风、工况排风的工业生产场景，常见应用在物料气力输送系统、工业熔炉鼓风助燃、车间局部除尘排风、生产设备冷却供风、印刷机械纸张吸附输送、包装设备负压吸附固定等场景，能够在管路阻力较高的工况下稳定输出风压，克服管网阻力完成气体输送，相比普通低压离心风机，它更适配长距离送风、带压气体输送、高阻力管网通风的使用需求。

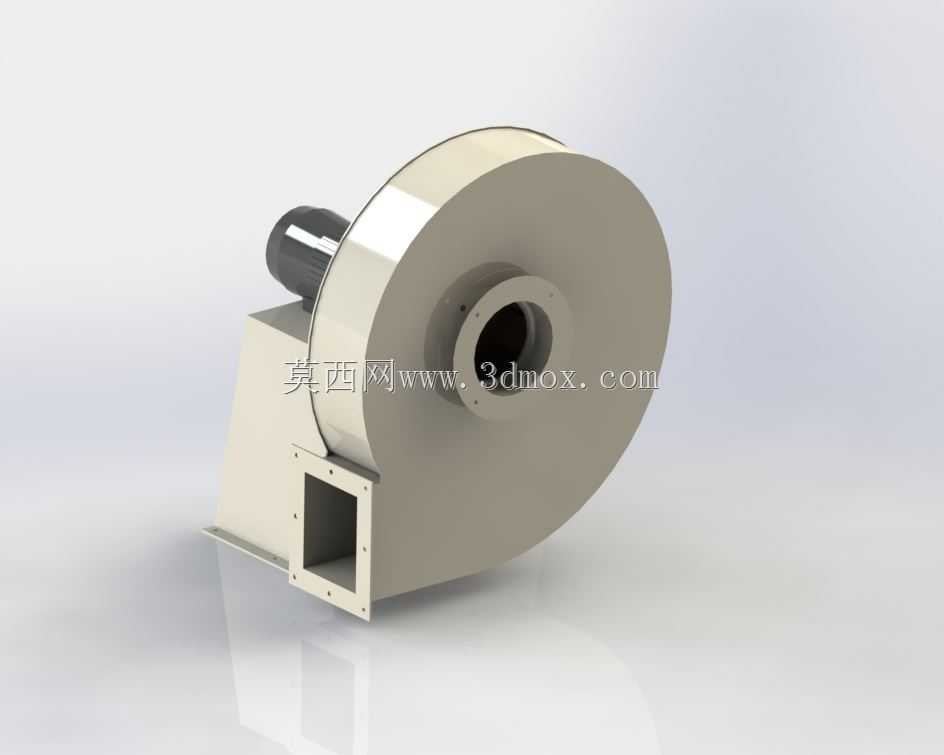

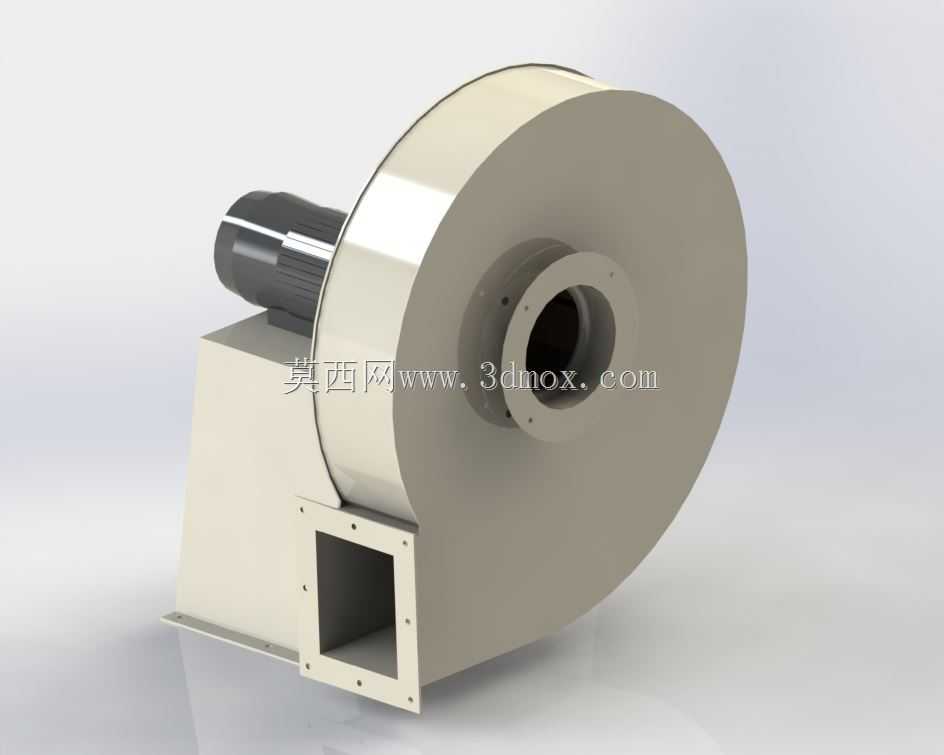

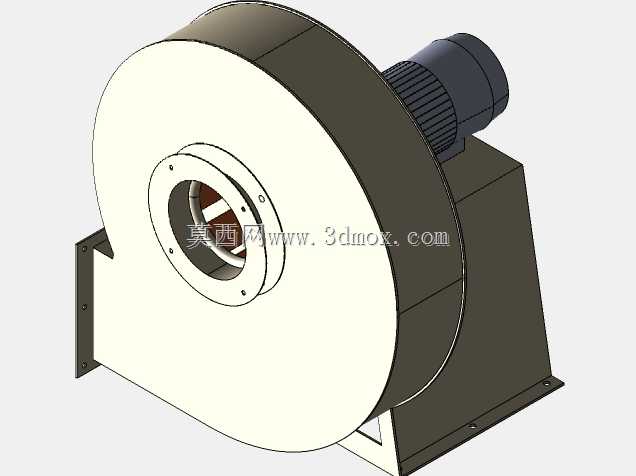

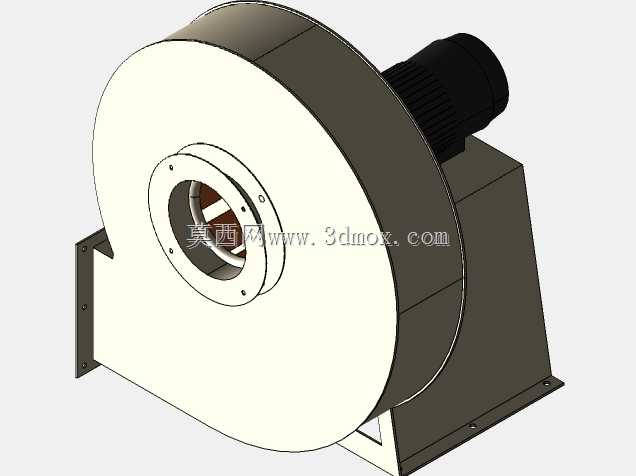

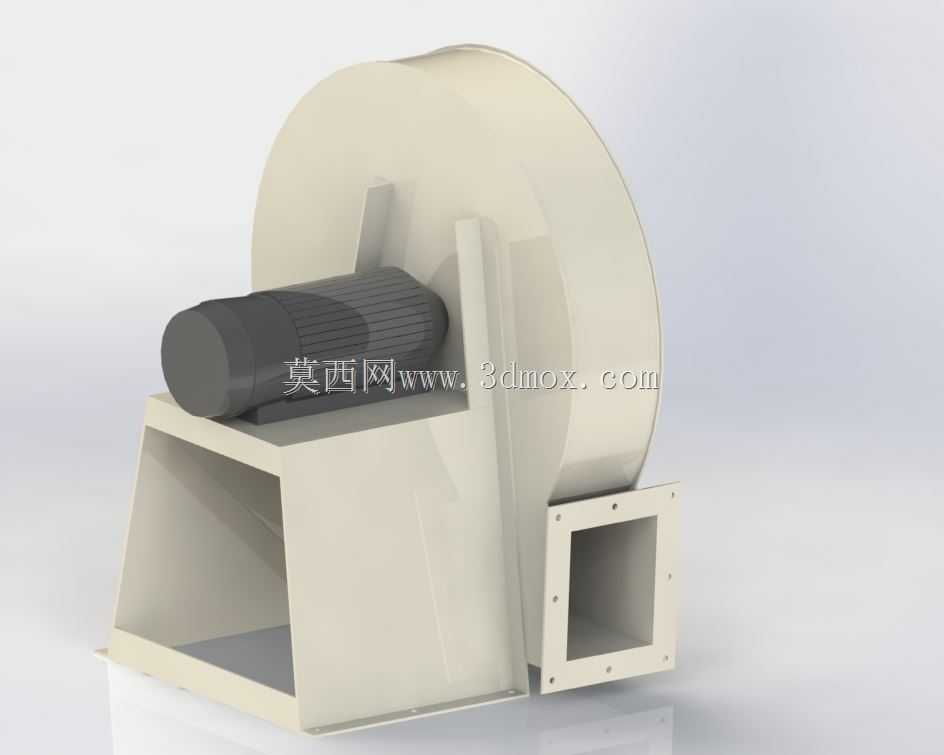

产品整体采用钢板弯折焊接成型的蜗壳外壳，结构刚性充足，运行过程中可降低壳体振动带来的噪音与形变风险，进风口采用轴向单入口设计，入口处设置法兰连接结构，可直接对接通风管路或者进风过滤装置，出风口为方形法兰接口，能够适配方形通风管道的安装需求，底部带有一体式安装支座，支座上预留了固定安装孔位，安装时可直接通过螺栓将整机固定在设备机架或者混凝土基础上，安装边界清晰，不需要额外制作复杂的转接支架。叶轮采用铸铝材质加工成型，铸铝叶轮重量较轻，转动惯量小，启动时对电机的冲击载荷更低，同时铸铝材质的动平衡稳定性更好，长时间高速运行也不易出现叶轮形变导致的振动超标问题，叶轮叶片采用后向式离心叶片构型，能够在较高转速下输出稳定的高压气流，同时兼顾运行效率，降低无用功耗。

设计过程中，首先根据目标工况的风压、风量参数确定叶轮的直径与叶片角度，再匹配对应功率的驱动电机，电机与叶轮采用直联传动结构，省去了皮带传动或者联轴器传动的额外结构，整体结构更加紧凑，减少了传动环节的能量损耗，同时也降低了后期维护的工作量。蜗壳的型线采用对数螺旋线设计，能够顺畅引导叶轮甩出的气流沿蜗壳流向出风口，减少气流在壳体内的湍流碰撞，降低运行噪音同时提升送风效率。整机的外形尺寸经过紧凑化优化，在保证性能参数达标的前提下，尽可能缩小整机占用空间，适配设备集成安装的空间需求，安装时需要注意预留电机侧的检修空间，方便后期对电机进行维护保养，同时进风口位置需要预留足够的进气空间，避免进气阻力过大影响风机输出性能。运行过程中，气流从轴向进风口进入叶轮腔体，通过高速旋转的叶轮获得动能与压力能，再沿蜗壳汇集后从方形出风口高压送出，能够持续稳定为工况系统提供符合压力要求的输送气流。
