苏-7喷气式战机骨架结构仿真模型

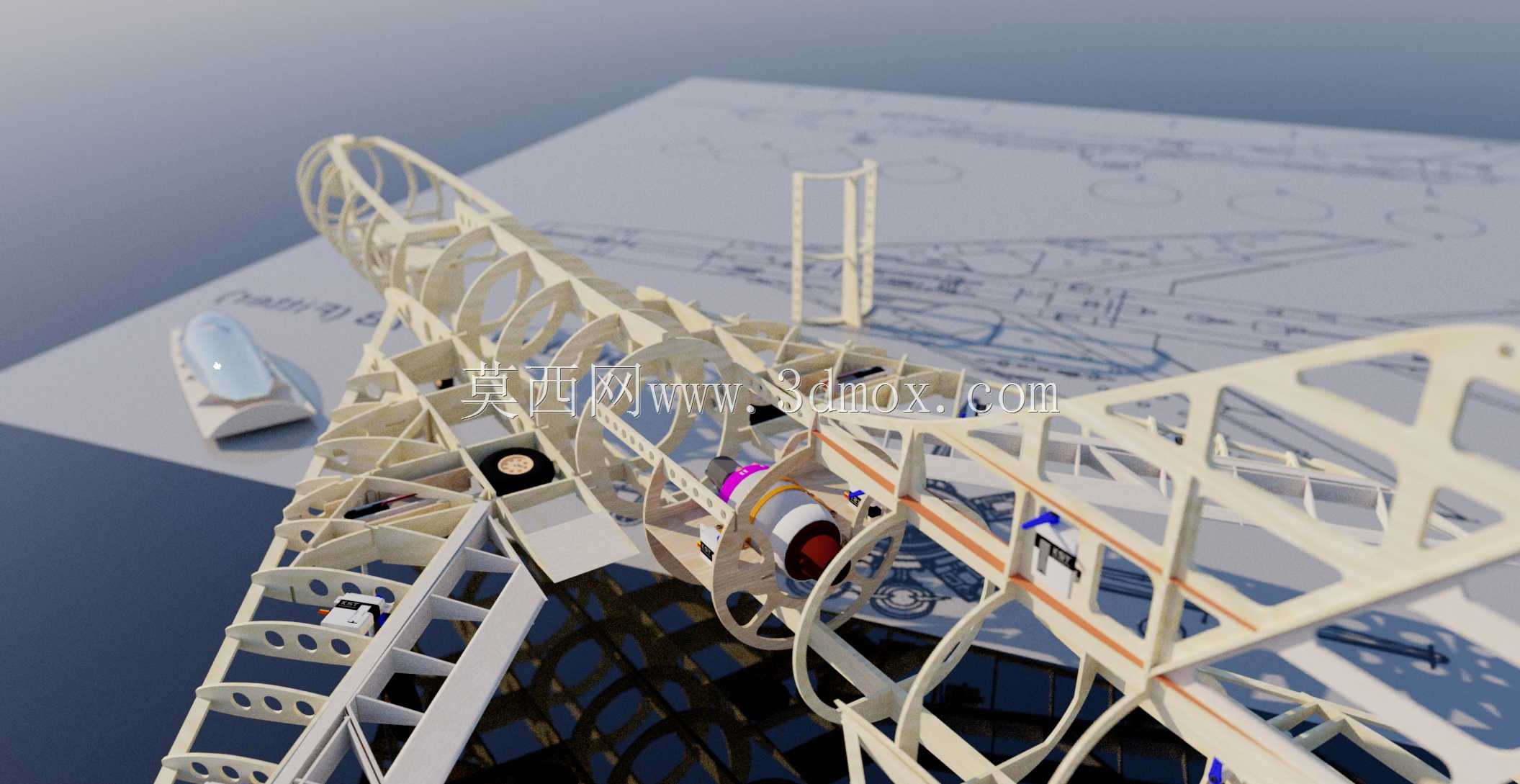

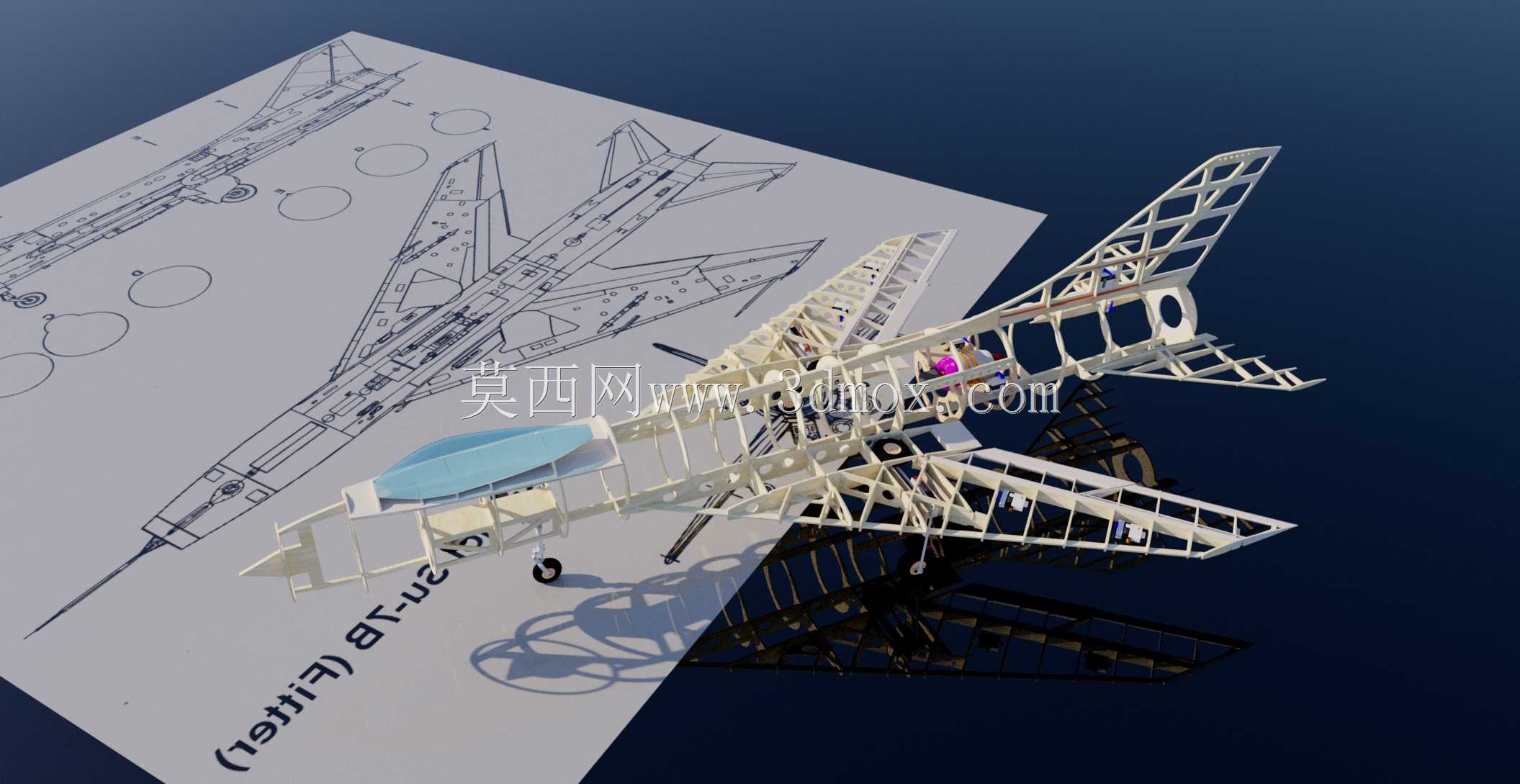

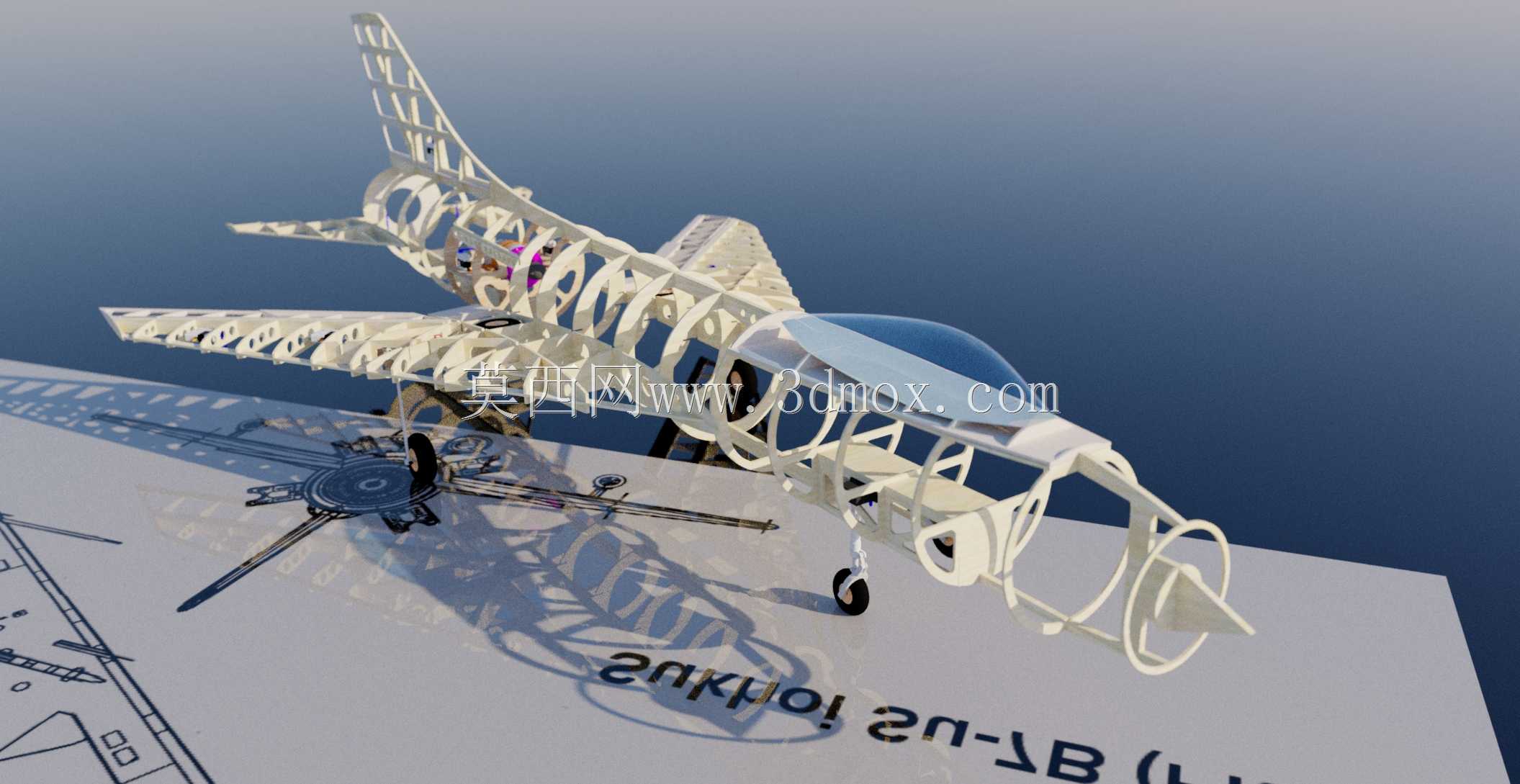

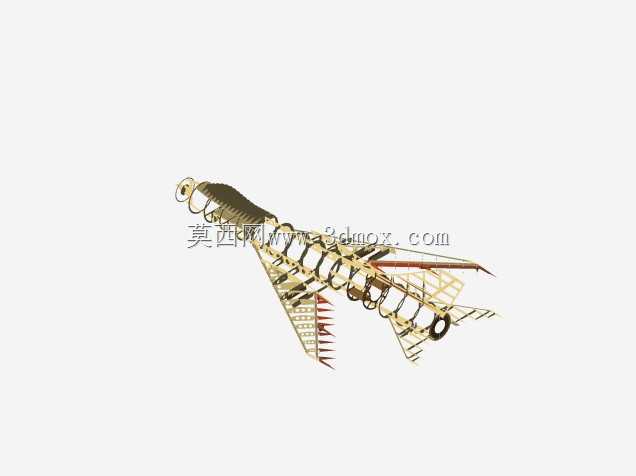

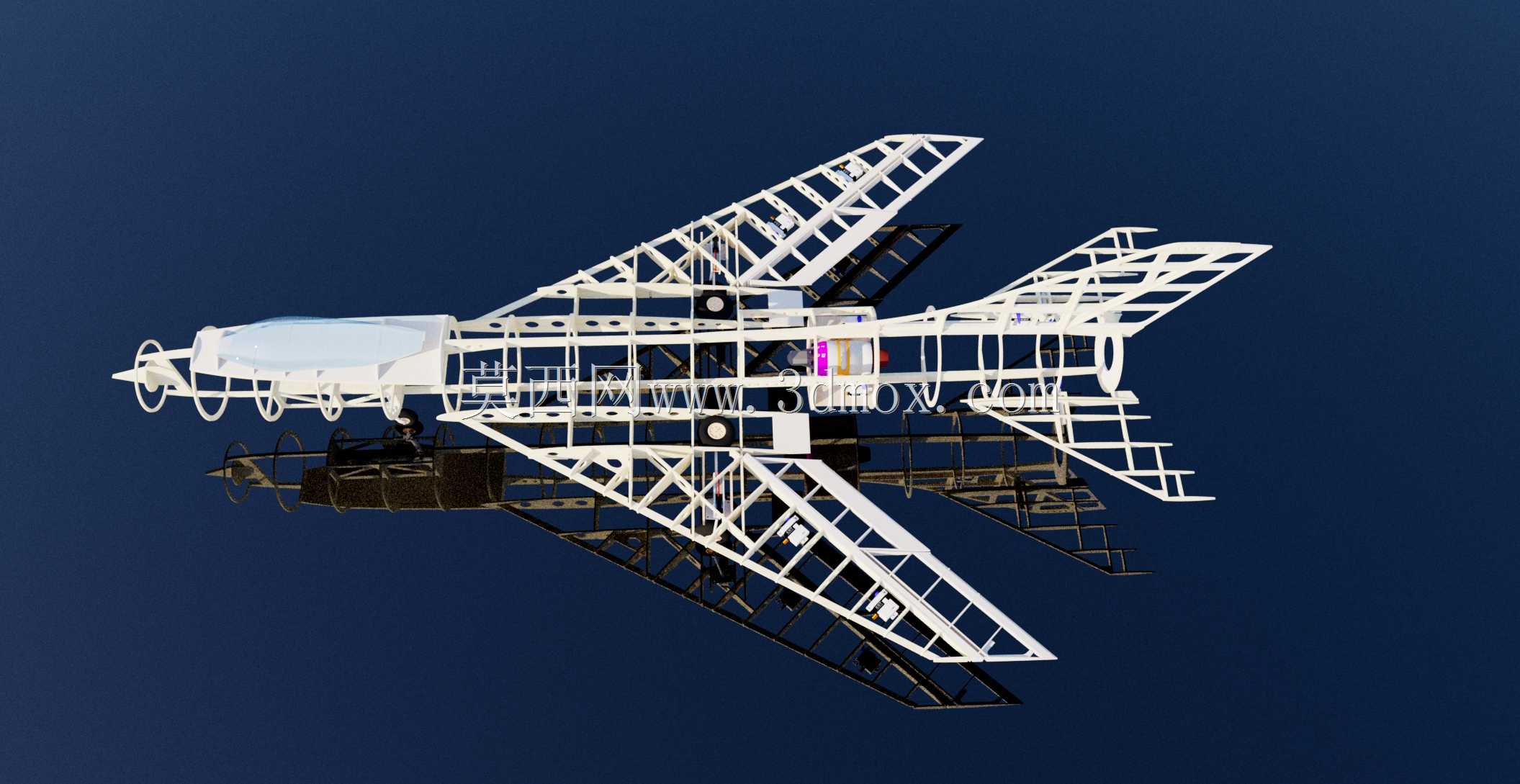

该模型还原了苏-7喷气式战机的内部骨架承载结构，整体采用框架式镂空设计，完整复刻了战机从机头进气道段、中部机身承力舱到后掠翼连接段、尾翼支撑段的全部受力传力路径，可用于航空科普场景的结构展示教学，也可作为航模设计爱好者的结构参考样件，帮助理解早期喷气式战机的机身受力逻辑。模型的骨架结构完全遵循真实战机的受力分配逻辑设计，机头段采用渐缩式三角框架排布，既匹配进气道的气动外形要求，又能承受高速飞行时的正面气动载荷；中部机身设置多组横向隔框与纵向长桁组合结构，预留了动力舱、设备舱的安装空间，隔框上的减重孔位置与真实战机的减重设计逻辑一致，在保证结构强度的前提下尽可能降低整体自重；机翼连接段采用加强型三角支撑结构，将机翼承受的升力、机动载荷均匀传递到机身主承力框架上，避免应力集中导致的结构失效；尾翼段的骨架采用斜向支撑排布，匹配尾翼的舵面转动安装边界，预留了舵面操纵机构的走线与安装空间。模型整体外形严格匹配苏-7战机的气动轮廓尺寸，机身总长与翼展的比例完全符合真机参数，所有骨架杆件的截面尺寸按照等比例缩放原则设计，既保证模型展示时的结构辨识度，又满足3D打印或实体拼装时的结构强度要求，不会出现缩放后杆件过细易断裂的问题。设计过程中优先保证结构的可展示性，将机身蒙皮做透明化处理，让内部骨架的排布逻辑完全外露，观者可以清晰看到每一处承力结构的连接方式，理解战机从气动外形到内部受力的设计逻辑；同时骨架上的每一处连接节点都做了圆角过渡处理，既还原真实战机的工艺细节，也避免模型拼装或展示时的尖锐边角划伤风险。该模型可应用于航空展馆的科普展陈，搭配对应的战机设计图纸展板，能让参观者直观理解喷气式战机的内部构造；也可作为航空院校飞行器设计专业的入门教学道具，帮助学生建立机身结构受力的具象认知；还可作为静态航模爱好者的拼装参考，用于制作高还原度的苏-7战机静态展示作品。
