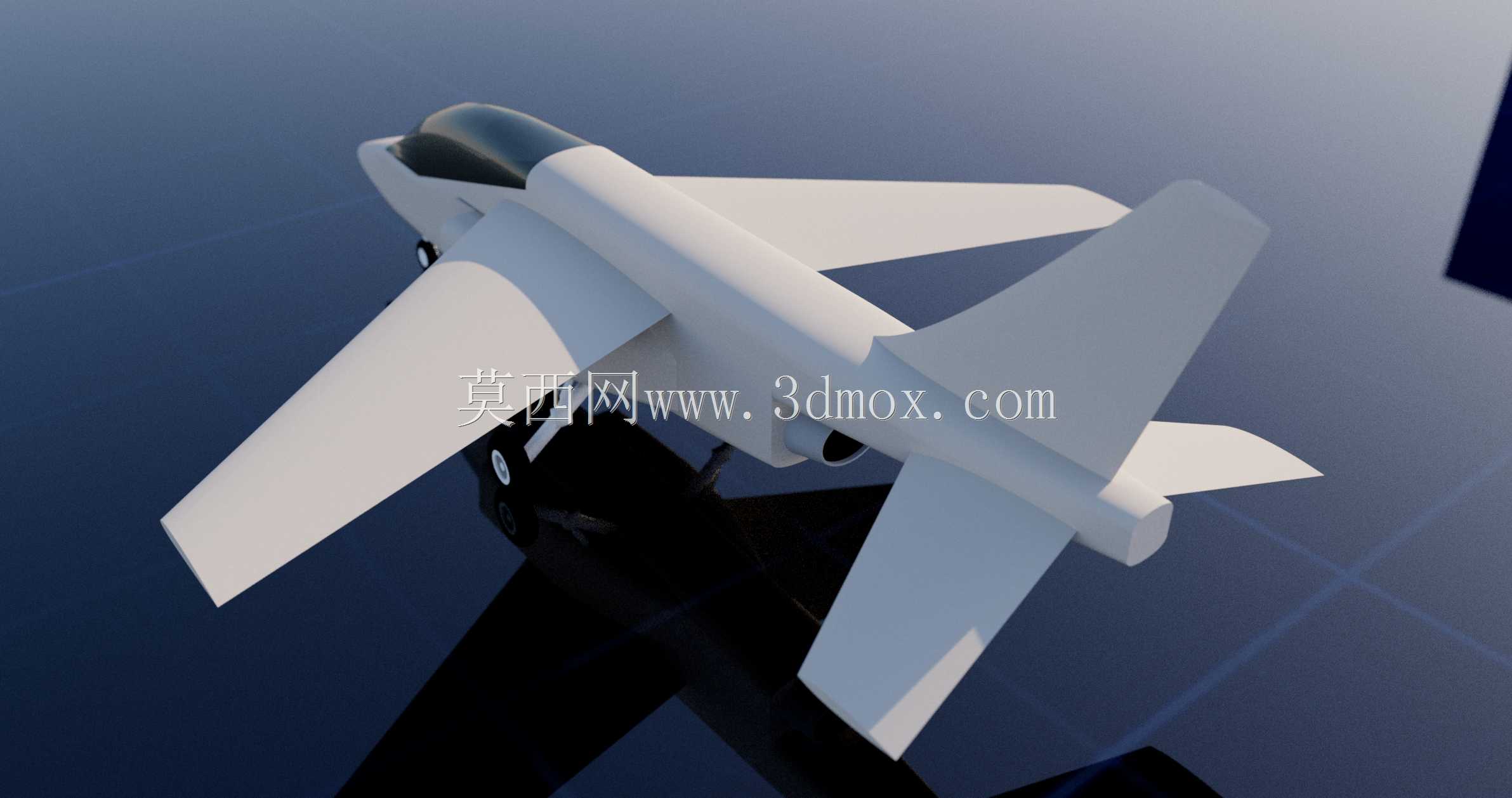

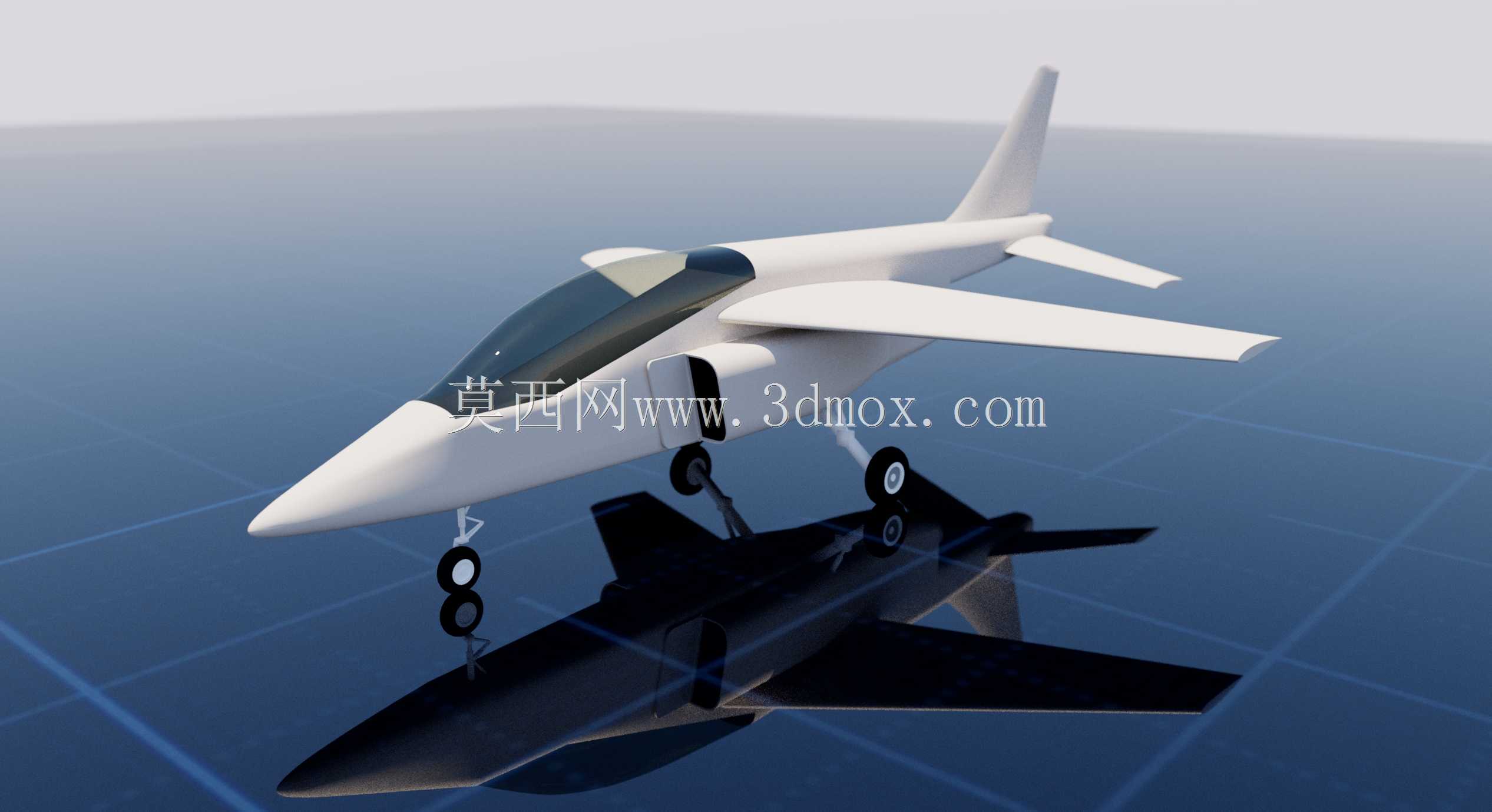

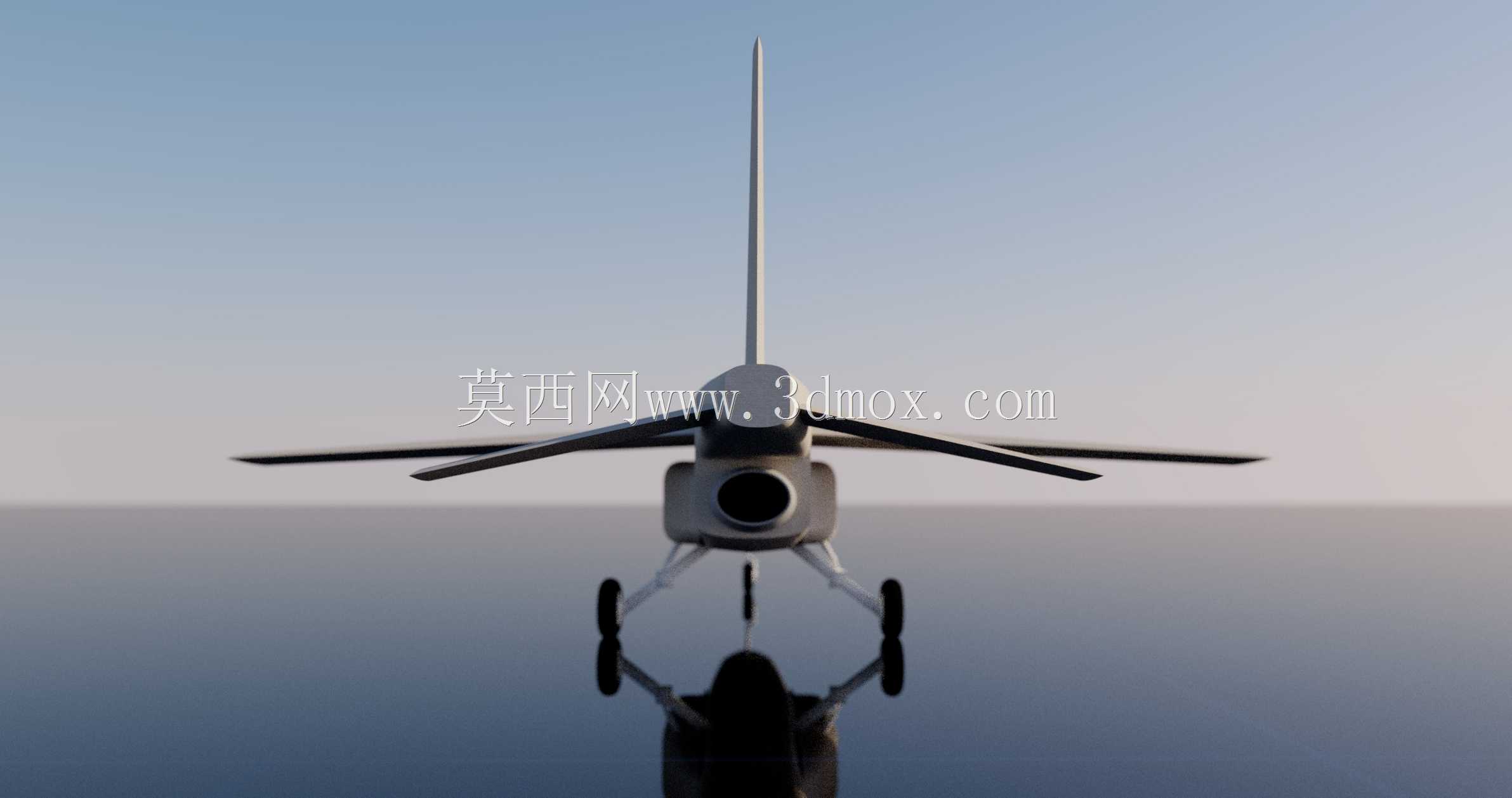

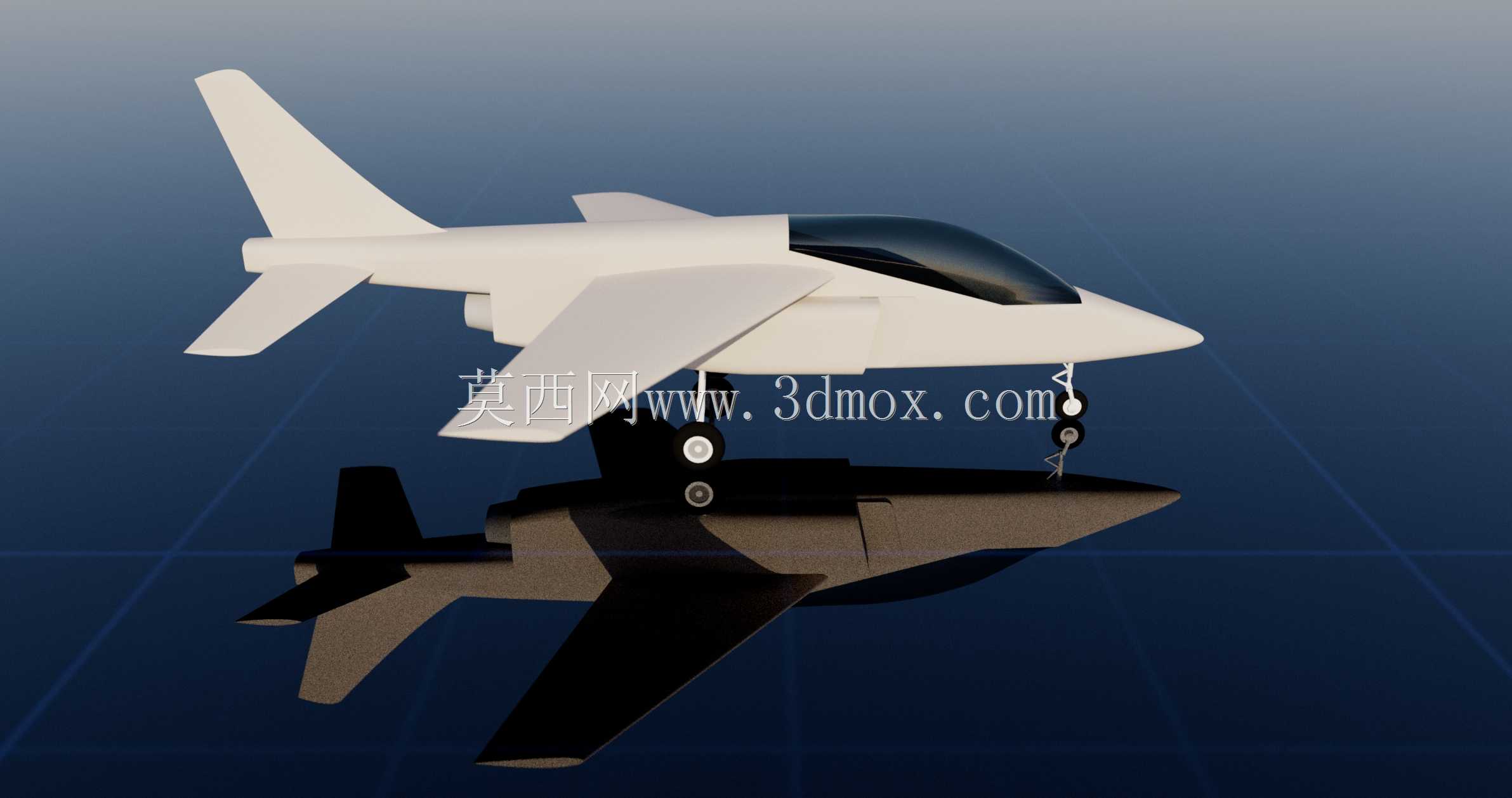

小型喷气式遥控教练航模结构设计

这款小型喷气式遥控教练航模，主要面向航模爱好者入门喷气类飞行器操控练习、青少年航空科普教学场景使用，可作为航模社团实操训练、航空主题研学活动的实操载体，也能为微型喷气动力航模的初期方案验证提供实体结构参考，帮助爱好者熟悉喷气类飞行器的气动特性与操控逻辑，降低直接操作高阶喷气航模的炸机风险。在实际用途层面，该航模区别于传统螺旋桨动力遥控飞机，能够模拟真实喷气式教练机的飞行姿态与响应特性，让练习者提前适应喷气动力飞行器的油门响应速度、俯仰操作灵敏度，完成基础起降、航线飞行、简单特技动作的入门训练，同时也可作为航空科普展示教具，直观呈现喷气式飞机的机翼布局、尾翼结构、动力舱布置等基础航空设计逻辑。从产品功能特性来看，该航模采用上单翼常规布局，搭配后掠式水平尾翼与单垂尾设计，机身线条流畅过渡自然，机头位置预留了仿真座舱罩安装位，既还原了真实喷气教练机的外观特征，也能通过合理的重心配平保证飞行过程中的稳定性；机翼采用平直翼结合小幅后掠的设计，在保证低速飞行升力的同时，兼顾了小幅高速飞行的气动效率，机翼与机身的连接位置做了加强结构预留，能够承受入门练习过程中常规机动动作的结构载荷，尾翼组的舵面预留了标准舵机安装位，可适配常规航模遥控系统的舵机安装需求，机身中部预留了微型燃气轮机的安装舱位，同时兼顾了电池、接收机、油路系统的布置空间，各部件的安装边界清晰，方便爱好者根据自身需求选配动力与电子设备。在设计思路上，该航模优先考虑易加工性与组装便捷性，机身与机翼的几何曲面均做了简化处理，没有过于复杂的异形曲面，既适合采用泡沫切割、3D打印等方式自制加工，也能降低模具开发的成本，适合小批量制作；气动设计上重点优化了低速起降阶段的升力表现，放宽了静稳定度，让入门操控者更容易保持飞行姿态，避免操作过程中频繁出现失稳情况，同时动力舱的位置设计兼顾了重心调整需求，安装不同重量的微型涡喷发动机时，可通过调整电池位置快速配平整机重心，无需对机身结构做大幅修改。外形尺寸与安装边界方面，该航模整体尺寸适配常规航模运输与外场携带需求，机翼展长控制在单人可轻松搬运的范围内，机身长度与翼展比例符合常规喷气教练机的比例关系，各部件的安装接口均采用通用航模标准尺寸，舵机安装位适配9g规格微型舵机，动力舱可容纳市面上主流的1kg级推力微型燃气轮机，起落架安装位预留了标准航模起落架的固定孔位，整机组装完成后无需额外打磨修改即可完成各部件的适配安装，能够大幅缩短爱好者的组装调试周期。
