四旋翼无人机伺服驱动变桨转子机构

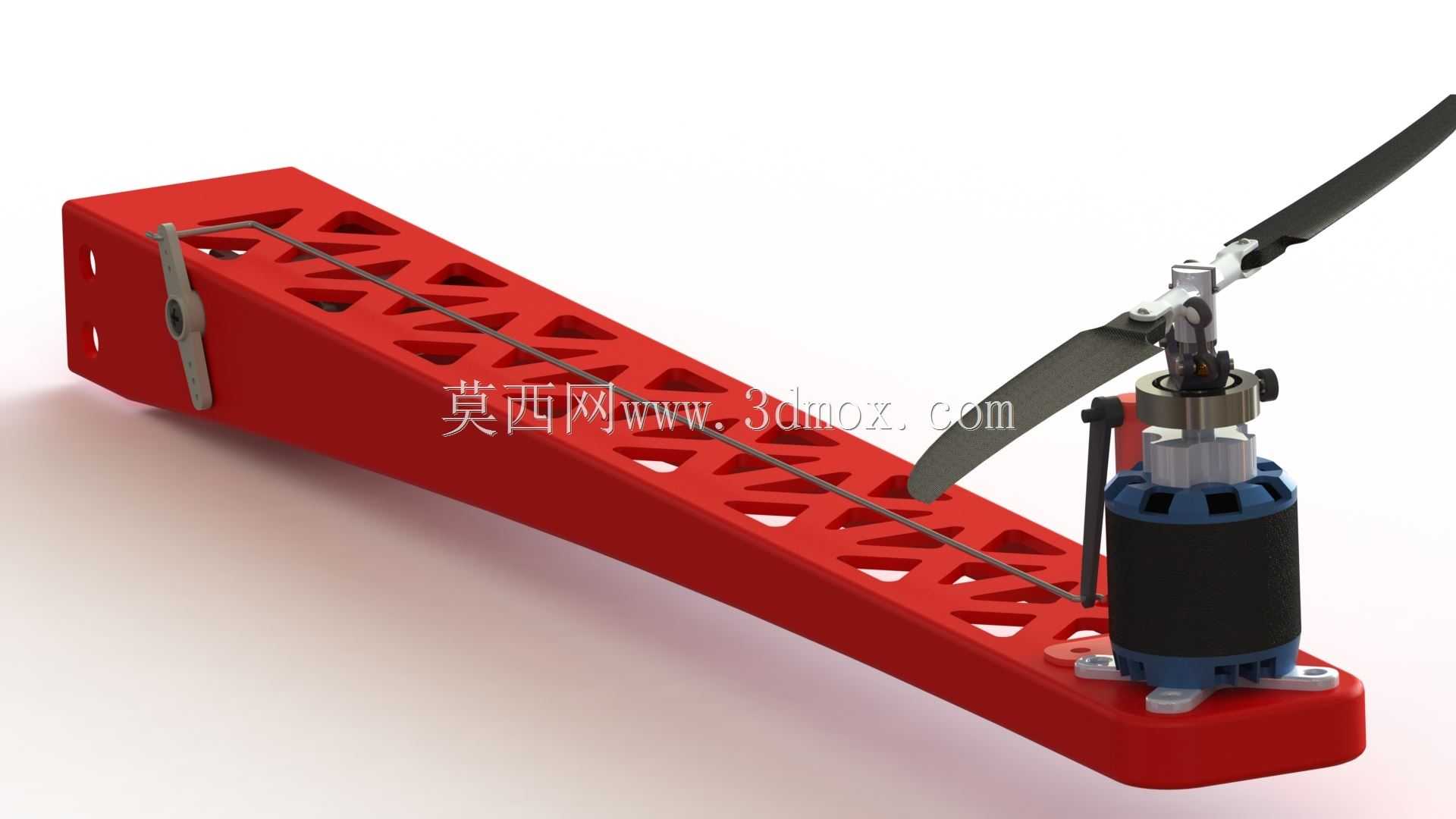

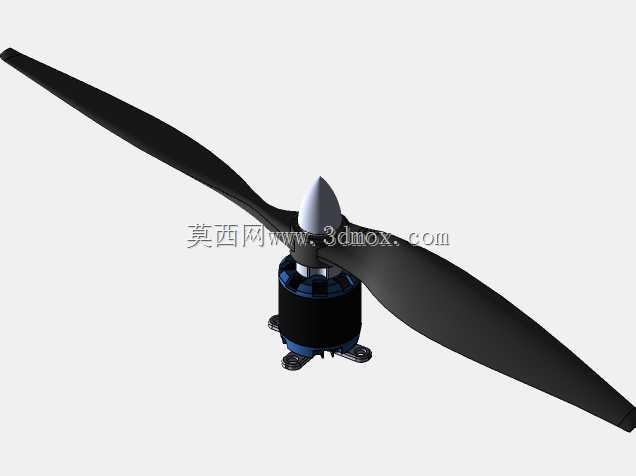

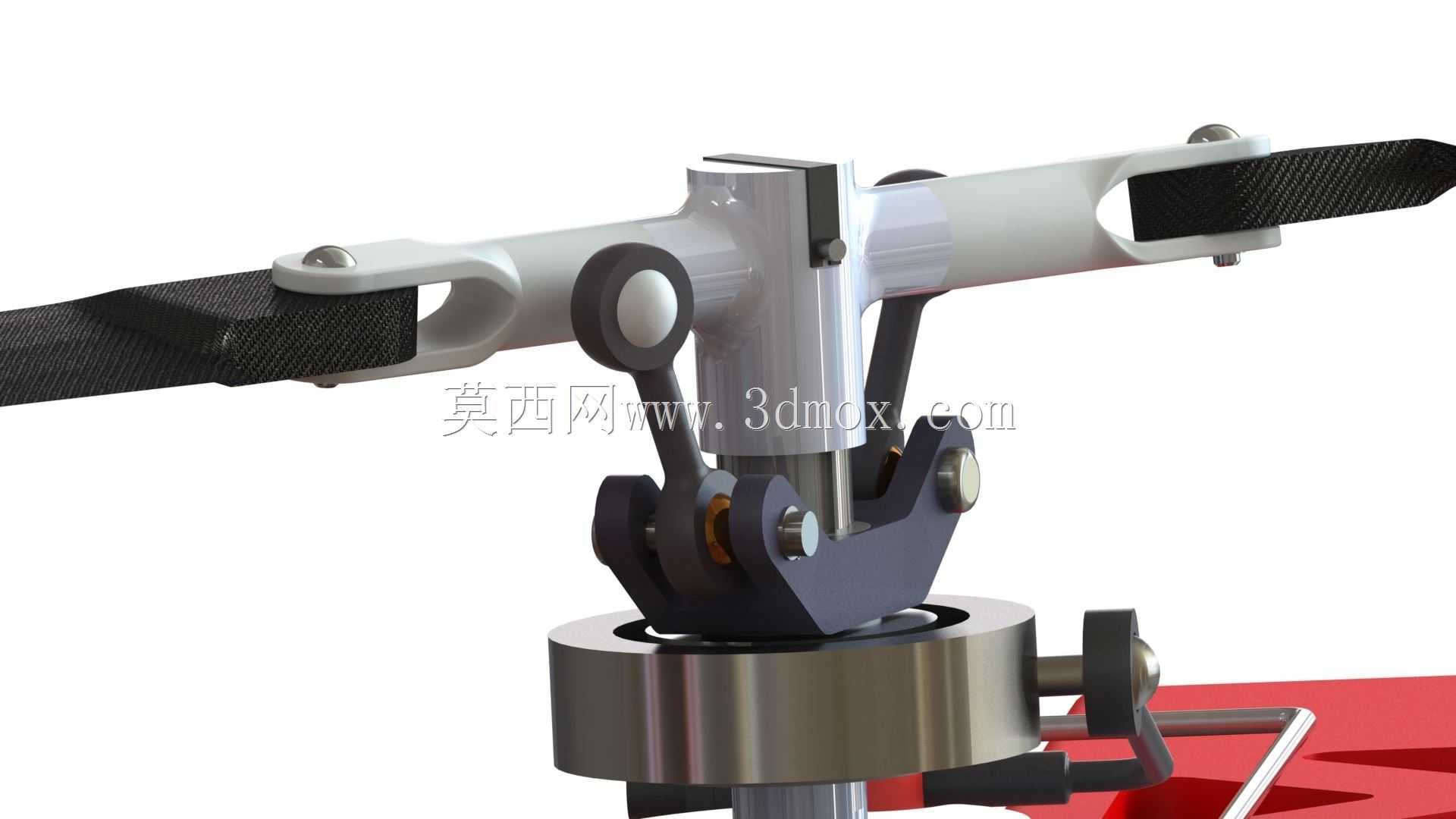

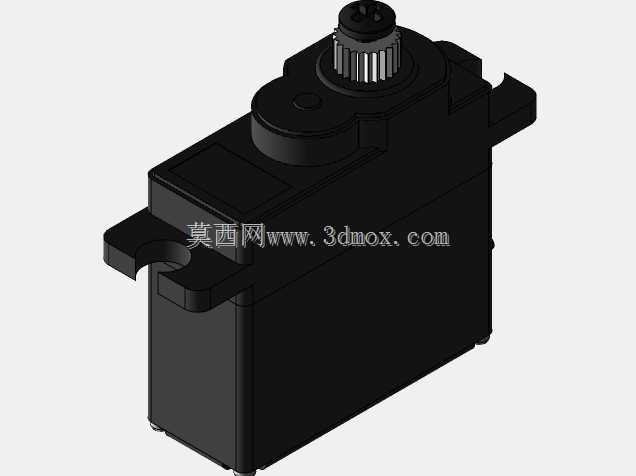

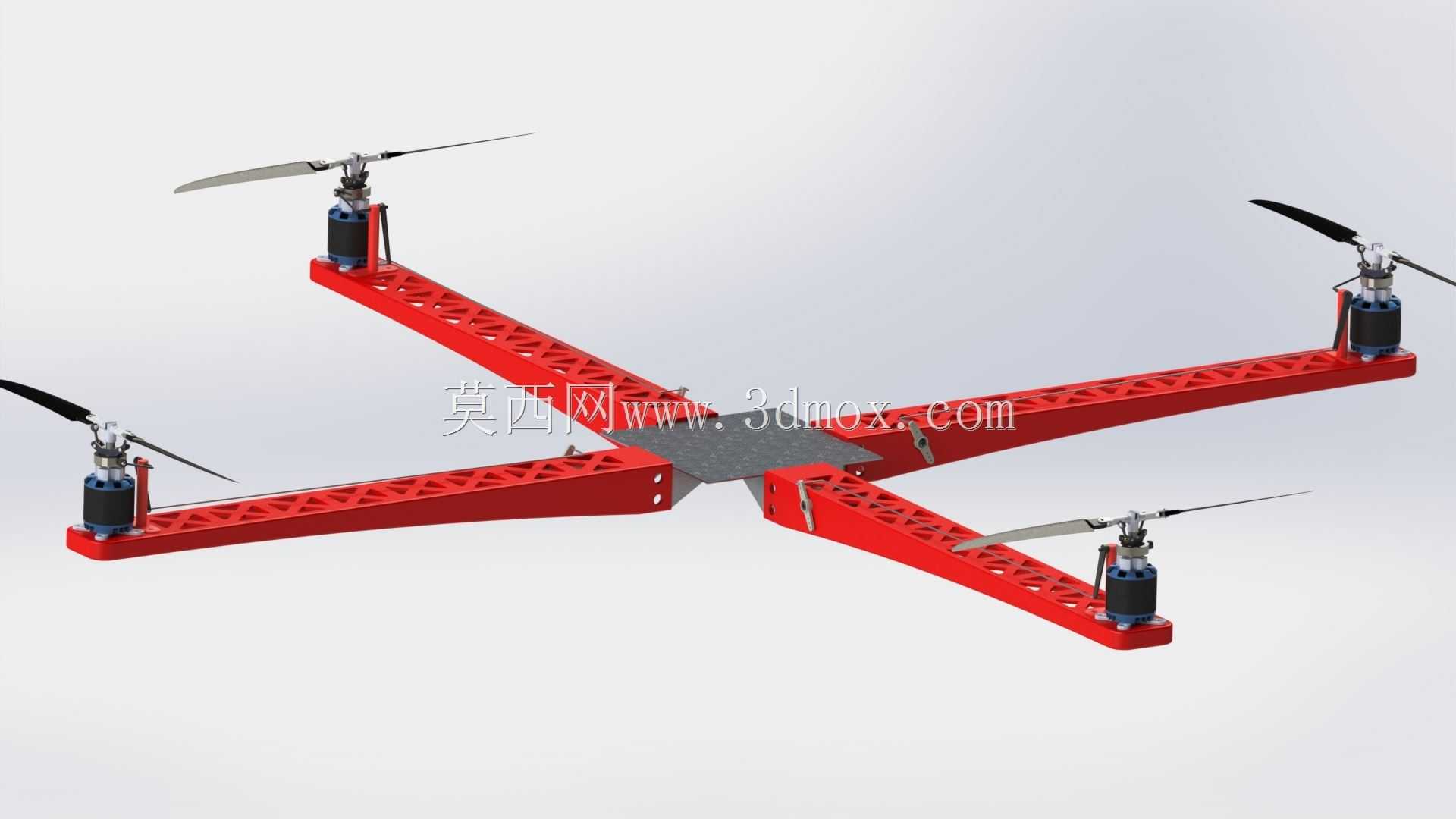

该变桨转子机构主要适配中小型四旋翼飞行平台，可广泛应用于航拍测绘、农林植保、电力巡检、应急物资投送等多场景的旋翼无人机，解决传统固定桨距旋翼在复杂气流环境下姿态调整响应慢、动力匹配灵活性不足的问题，能够在不同飞行工况下动态调整旋翼桨叶角度，优化升力输出效率，提升飞行稳定性与操控精度。整套机构以无刷动力输出为核心，搭配伺服驱动组件实现桨距的精准调节，四个旋翼单元对称分布在十字形机臂末端，机臂采用镂空轻量化结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少飞行过程中的无效负载。每个旋翼单元集成了无刷动力输出轴、桨叶夹持组件、伺服传动结构与角度反馈部件，伺服驱动动作通过微型传动结构传递至桨叶夹持座，可根据飞控系统输出的控制信号实时调整桨叶的安装角，实现旋翼升力的快速微调，配合飞控的姿态解算数据，能够在阵风扰动、负载变化、机动飞行等工况下快速修正姿态，相比固定桨距的旋翼结构，可降低动力系统的功耗冗余，提升续航表现。设计过程中重点考虑了安装边界与适配性，机臂采用快拆式对接结构，中心安装平台预留了飞控、电池、任务载荷的安装空间，机臂长度经过优化，既保证相邻旋翼之间无气流干涉，又能控制整机的横向尺寸，方便收纳运输。旋翼单元的安装接口采用标准化设计，可适配不同规格的螺旋桨，桨叶角度调节范围覆盖常规飞行所需的总距调整区间，传动结构采用低间隙设计，保证伺服动作的响应速度与调节精度，避免传动虚位导致的姿态控制滞后。整套机构的重心与中心安装平台重合，机臂的镂空结构兼顾了减重与抗扭性能，在大机动飞行的受力工况下不会出现明显的结构形变，保证旋翼转动的同轴度，降低飞行过程中的振动水平，为机载任务设备提供稳定的工作平台。变桨功能的加入也让该机构支持更灵活的动力匹配，在起飞、悬停、巡航、降落等不同飞行阶段，可通过调整桨距匹配最优的动力输出区间，提升动力系统的工作效率，同时在单动力单元出现异常时，可通过其余三个旋翼的桨距调整快速补偿升力损失，提升飞行的安全冗余。
