Naze32Acro多旋翼飞控电路板结构设计

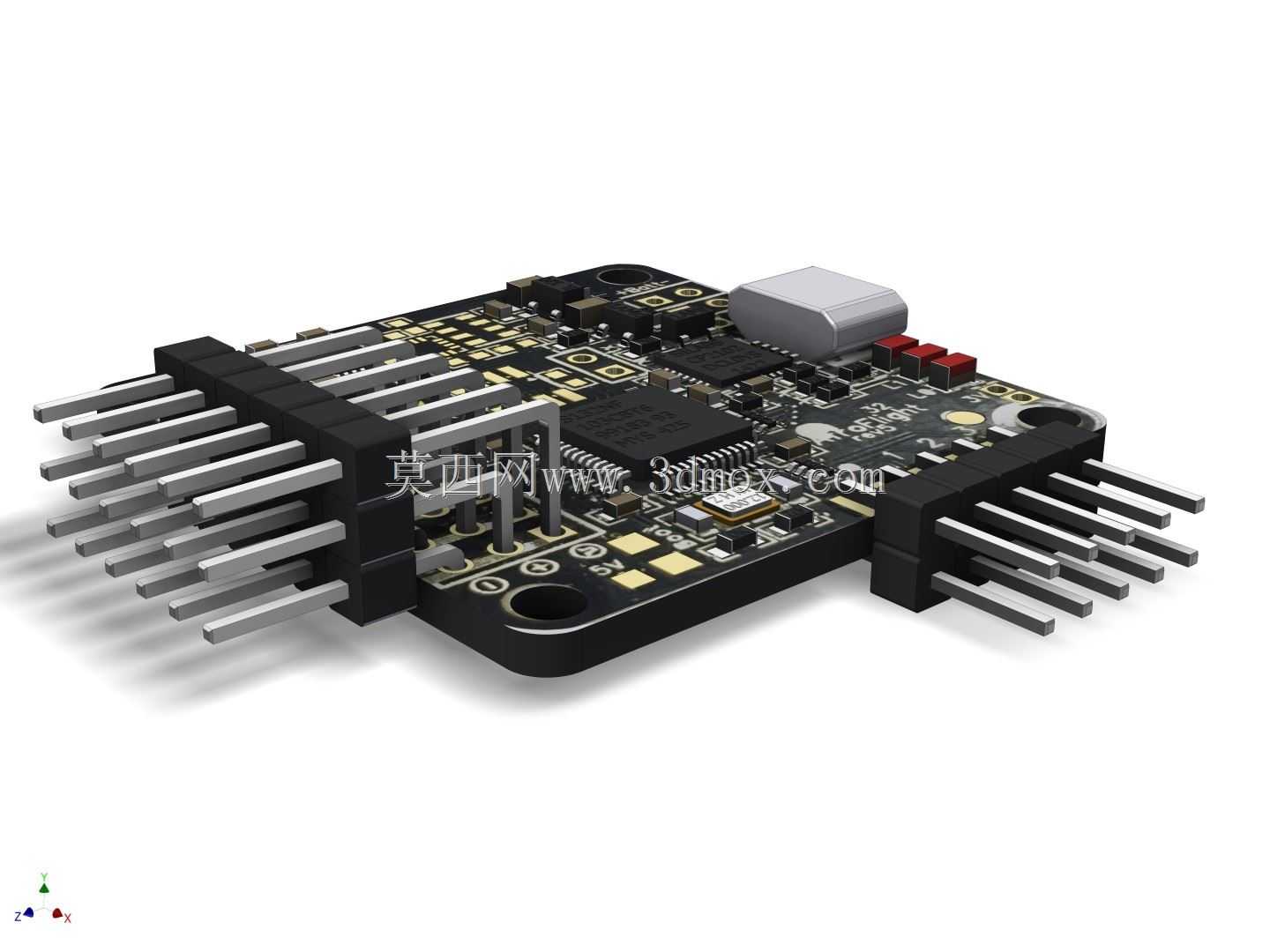

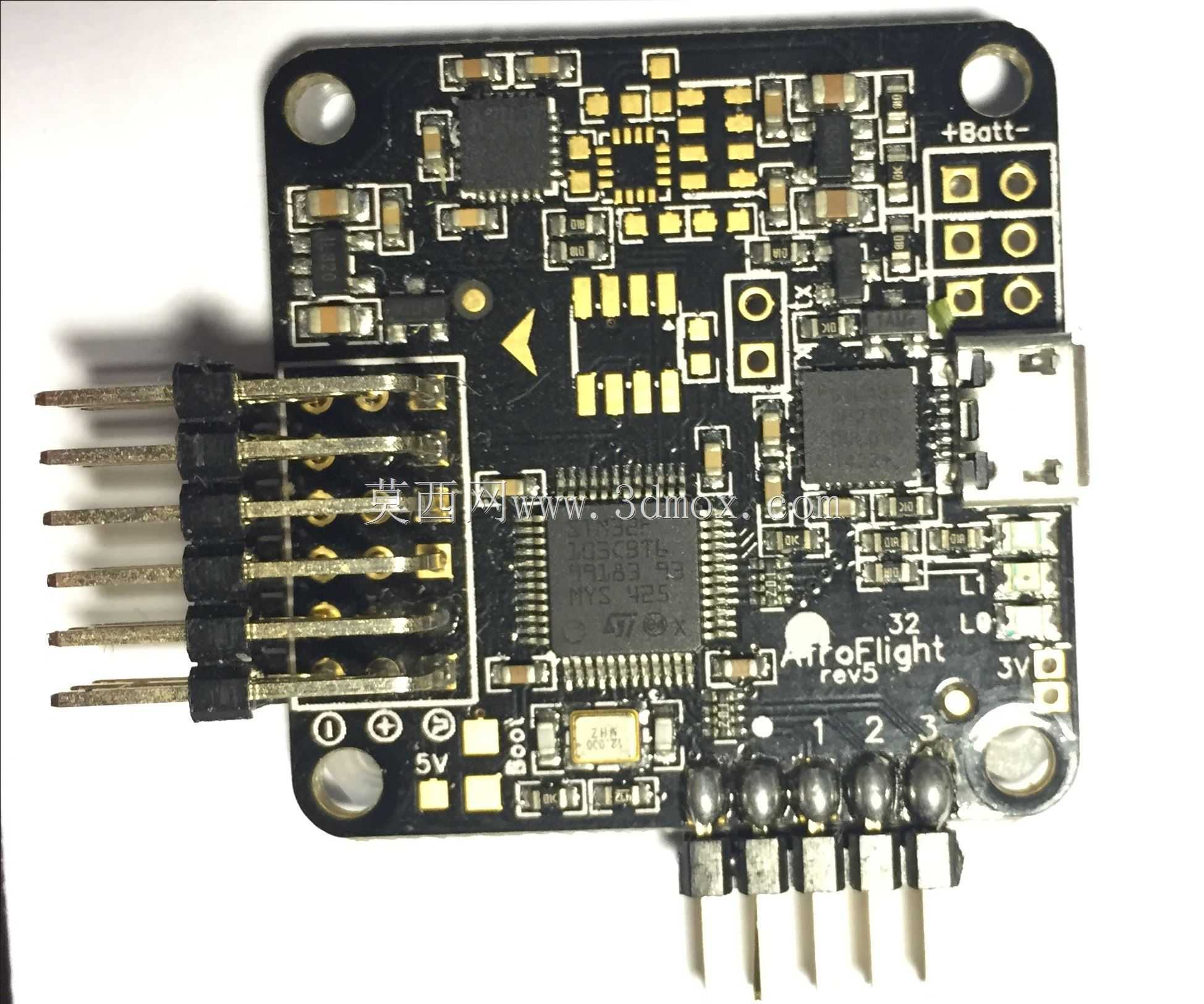

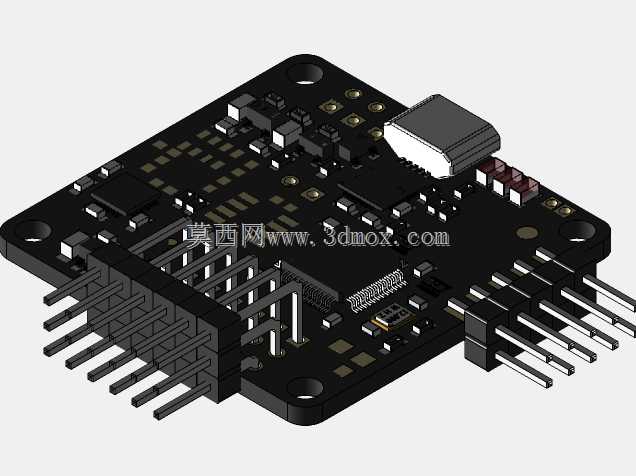

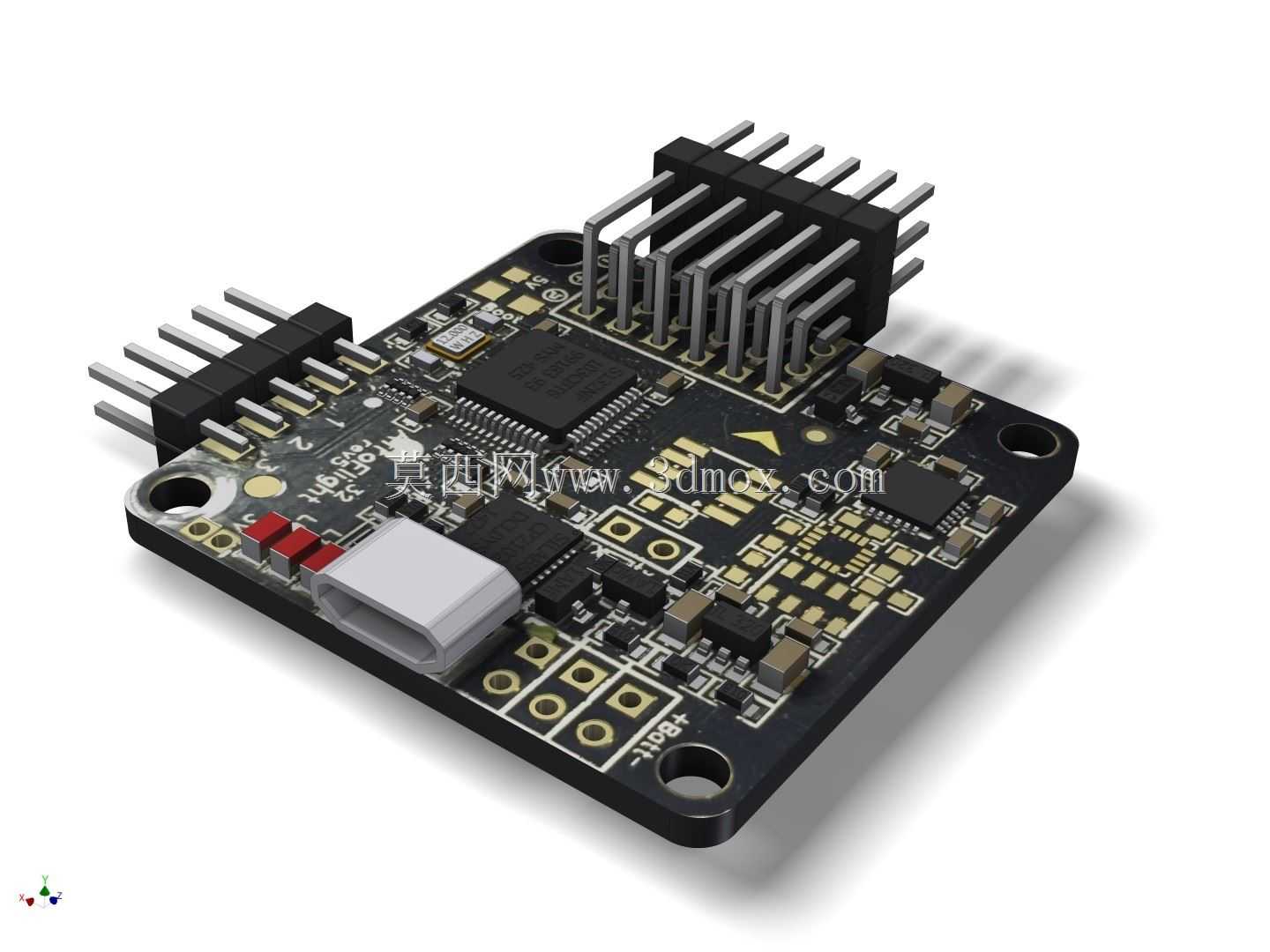

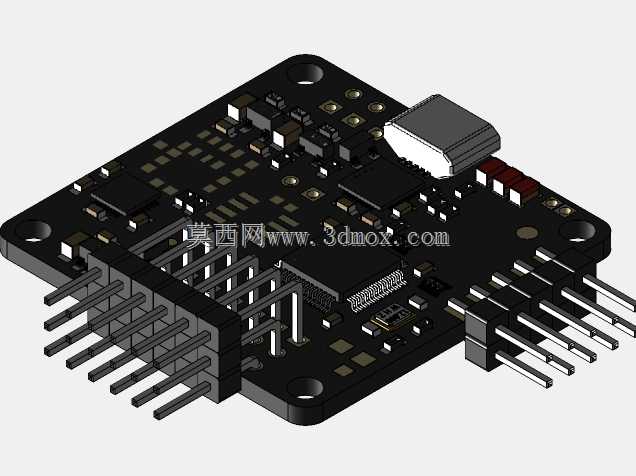

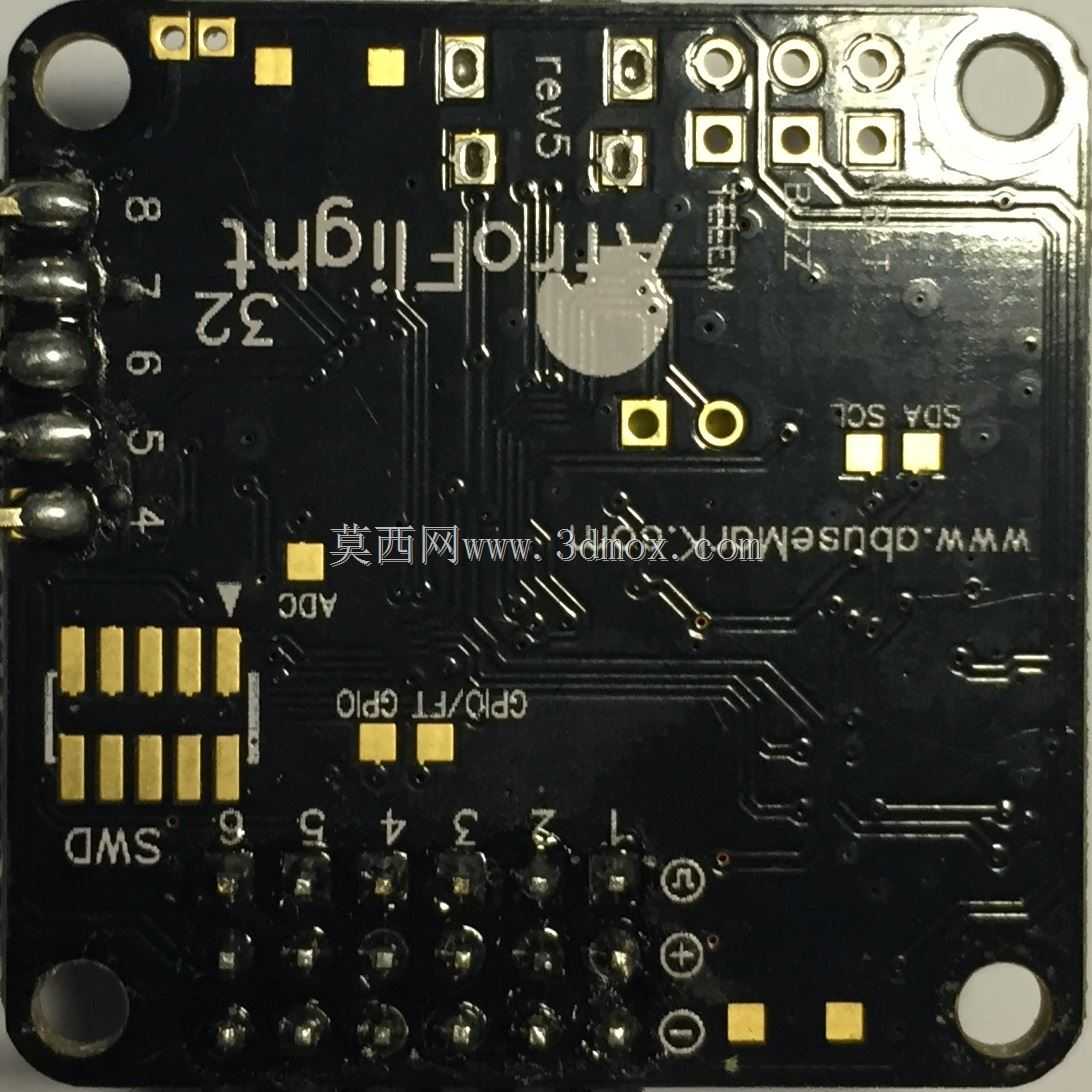

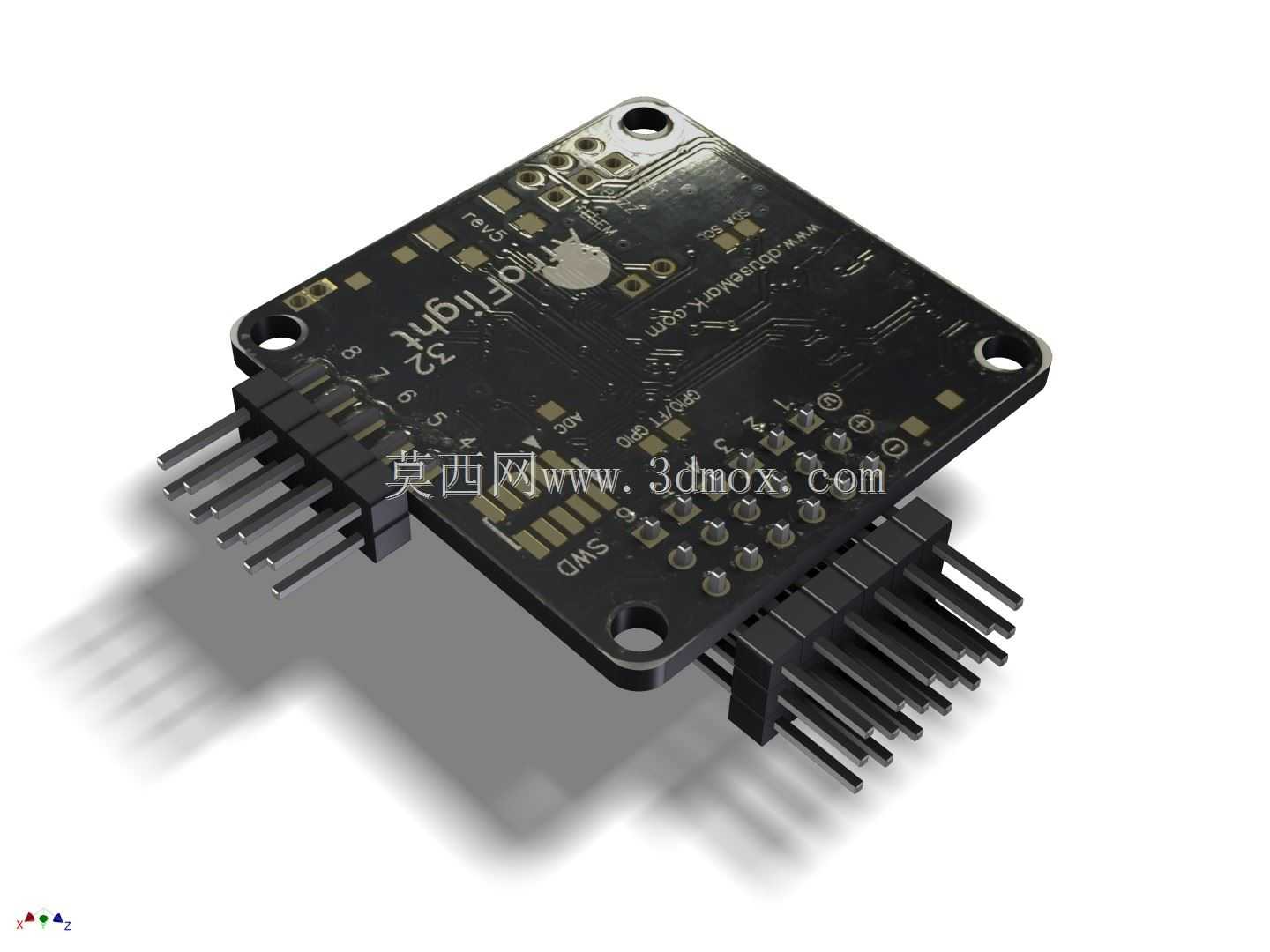

这款飞控结构是面向小型多旋翼航模飞行器打造的核心控制载体，主要应用于穿越机、小型四旋翼航拍飞行器、室内特技航模等场景，承担飞行器飞行姿态解算、电机输出调控、飞行模式切换的核心承载功能，是小型无人飞行器实现稳定悬停、特技动作、航线飞行的硬件结构基础。整个板件采用方形圆角PCB基材设计，四个角位预留标准安装孔位，可直接适配市面上主流的小型飞控安装减震架，安装孔间距符合航模领域通用的30.5mm飞控安装标准，无需额外打孔改件即可完成装机固定，板件整体厚度控制在1.6mm常规PCB厚度范围，边缘做圆角钝化处理，避免装机过程中划伤线材或减震泡棉。板载接口采用单侧排针布局设计，将信号输入、电调输出、电源接入的排针统一布置在板件相邻的两个侧边，剩余侧边预留调试接口与状态指示灯位置，这种布局能够大幅减少装机时的线材弯折角度，让电调信号线、接收机连接线可以顺着机架臂方向走线，避免线材堆积在飞控上方影响陀螺仪等敏感元件的工作精度。板上元件布局遵循信号流向分区设计，将核心主控芯片、姿态传感器布置在板件几何中心位置，尽可能靠近飞行器的重心点，减少飞行过程中板件震动带来的姿态检测误差；电源稳压模块布置在板件边缘靠近电源输入接口的位置，减少电源走线长度，降低大电流走线对敏感信号的干扰；USB调试接口布置在板件侧边靠外位置，方便装机后无需拆解机架即可连接电脑完成参数调试。排针采用加高立式排针设计，引脚露出高度足够，既可以直接焊接排针完成直连，也可以根据装机需求焊接弯针适配不同的机架走线空间，接口引脚定义兼容主流航模电调、接收机的接线标准，无需额外转接即可完成外设连接。板件表面预留了多组备用焊盘，可根据使用需求外接LED指示灯、蜂鸣器、气压计等扩展模块，满足不同飞行场景下的功能扩展需求，整体结构紧凑，元件排布紧凑但不拥挤，焊接预留间隙充足，既控制了整体重量满足小型航模的减重需求，也兼顾了手工焊接、维修更换元件的操作空间。
