航模用外转子无刷动力电机结构设计

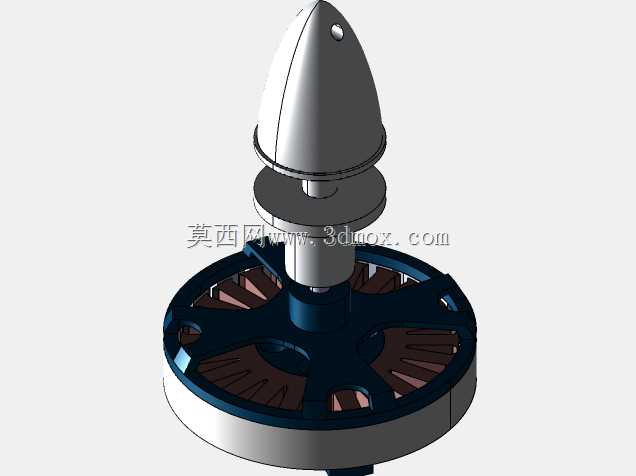

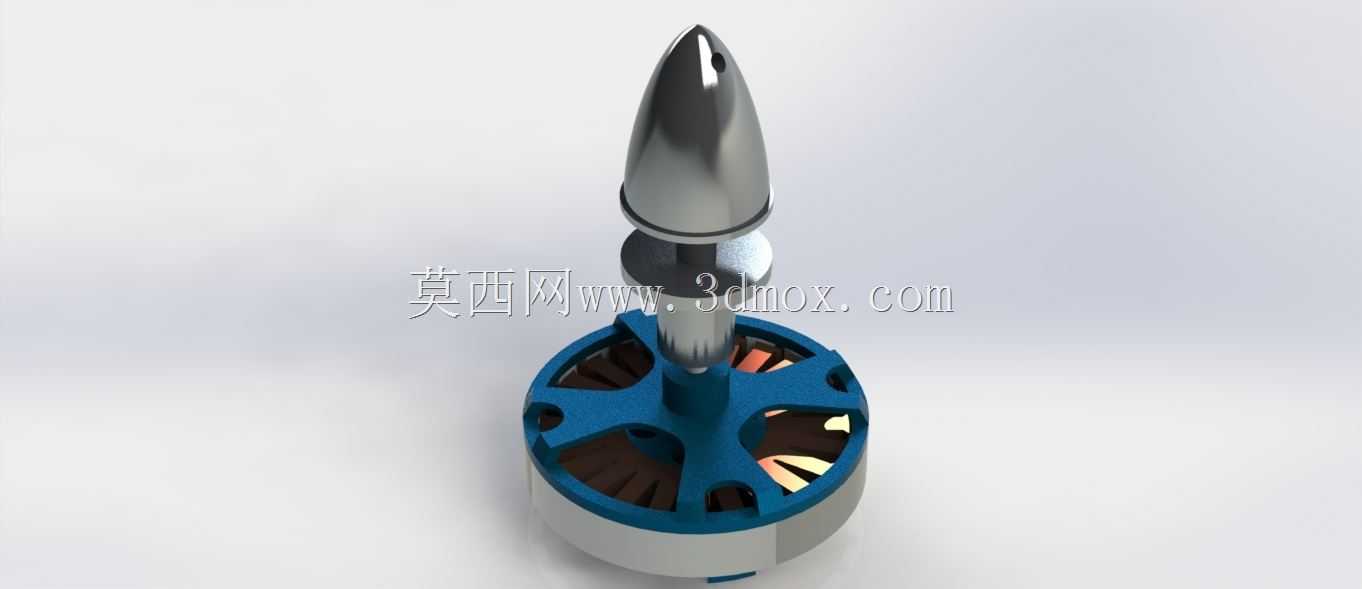

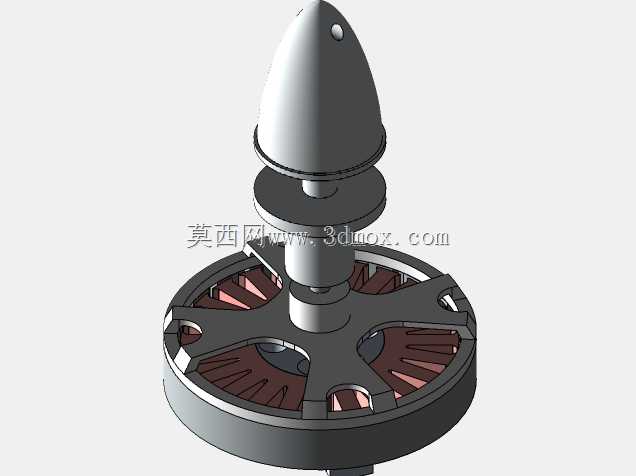

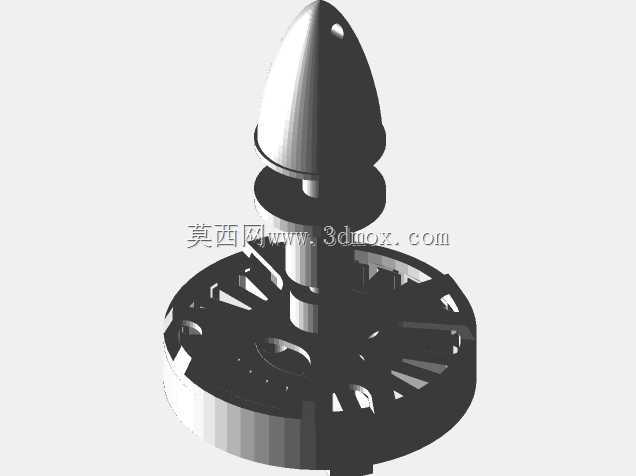

这款无刷电机主要面向小型多旋翼飞行器、固定翼航模以及小型轻量化电动动力设备的应用场景，作为核心动力输出部件，它承担着将电能转化为旋转机械能、直接驱动螺旋桨产生拉力或推力的核心作用，能够适配四旋翼飞行器的动力布局需求，为整机提供稳定、高效的动力输出，满足航模飞行过程中不同工况下的转速、扭矩响应要求。从功能特性来看，该款电机采用外转子结构设计，转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，既降低了动力传输过程中的损耗，也有效减轻了整体自重，适配航模类产品对自重控制的严苛要求；定子部分采用多槽绕线结构，能够优化磁场分布，提升电机运转的平顺性，降低运转过程中的电磁振动与噪音，同时搭配高精度滚珠轴承作为转子支撑，能够承受螺旋桨旋转产生的径向与轴向载荷，保障高速运转状态下的结构稳定性，减少运转过程中的晃动量，提升动力输出的可靠性。在设计思路上，这款电机围绕高功率密度、轻量化、易安装的核心需求展开，整体采用同轴式布局，从前端的整流尖锥到中部的轴承支撑段，再到下部的定子绕组与外转子磁轭部分，所有结构均沿中心转轴轴线对称分布，保障高速旋转时的动平衡性能，避免因质量偏心带来的振动问题；前端的流线型整流尖锥能够在电机随飞行器向前飞行时，破开前方来流，减少电机前端的空气阻力，同时也能避免螺旋桨安装位置出现气流紊流，提升螺旋桨的工作效率。定子基座预留了标准化的安装孔位，能够适配市面上主流的航模机架安装尺寸，安装边界充分考虑了多旋翼飞行器的机臂安装空间，整体径向尺寸控制紧凑，不会占用过多的机臂横向空间，轴向长度经过优化，既保障了定子绕组与磁钢的有效耦合长度来保证扭矩输出，也不会因轴向尺寸过长导致整机重心偏移；转轴采用高强度金属材质加工，能够承受大拉力输出时的载荷，避免转轴出现变形或断裂问题，外转子外壳采用轻量化金属材质，兼顾结构强度与散热需求，能够将绕组运转产生的热量快速传导到外界空气中，避免长时间大负载运转时出现过热退磁的问题，保障动力输出的持续性与稳定性。
