航模用外转子无刷动力电机结构设计

这款外转子无刷电机主要面向小型固定翼航模、多旋翼无人机、轻量级电动特技飞机等航空模型领域作为核心动力输出部件，也可适配小型电动载人滑翔机辅助动力、桌面级精密传动试验台等对动力密度、响应速度有较高要求的场景。作为航模动力系统的核心部件，它承担着将电能转化为旋转机械能、驱动螺旋桨产生拉力或推力的核心作用，相比同规格有刷电机，它没有碳刷换向带来的摩擦损耗与电火花干扰，运转效率更高、电磁干扰更低，能够适配高频变化的油门输出需求，满足航模飞行过程中急加速、急减速、定速巡航等不同工况的动力响应要求。

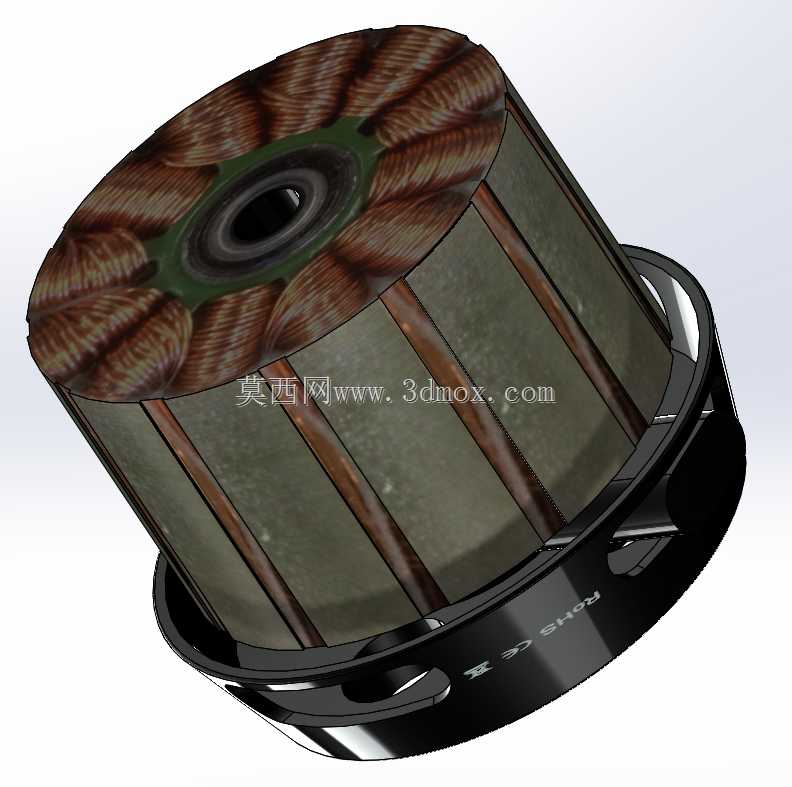

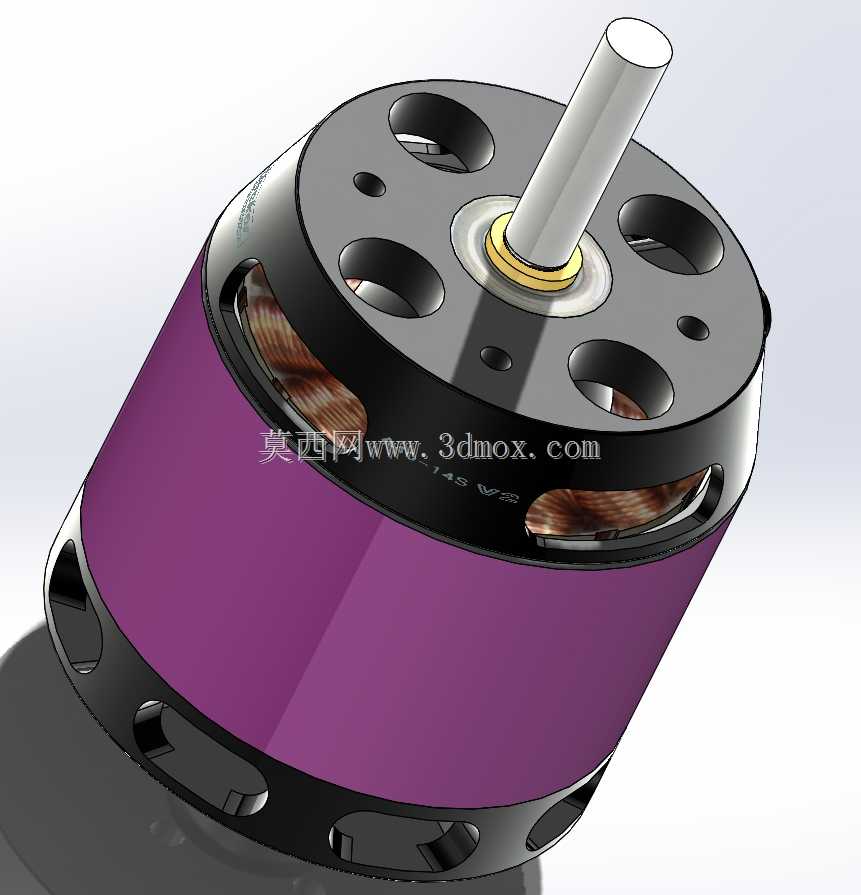

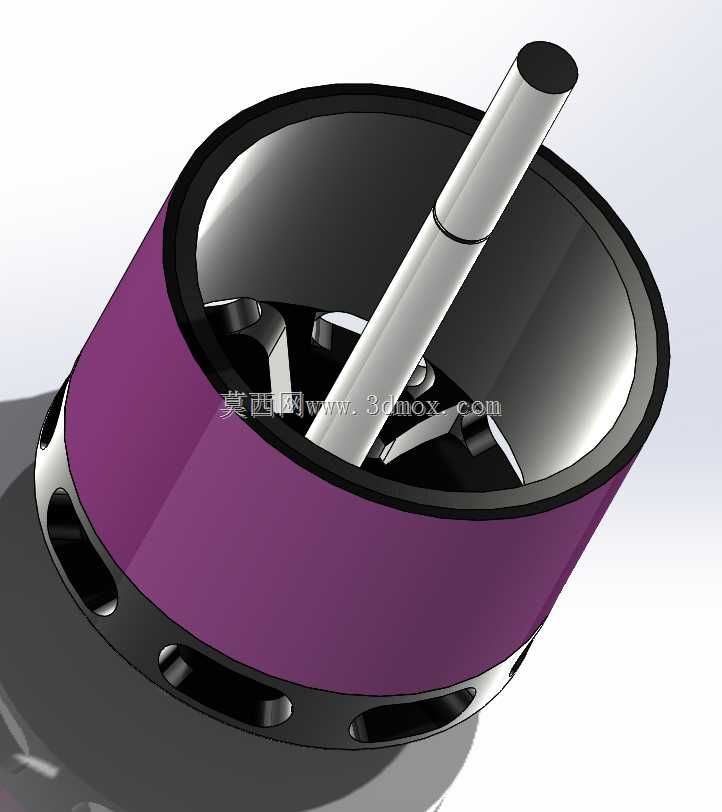

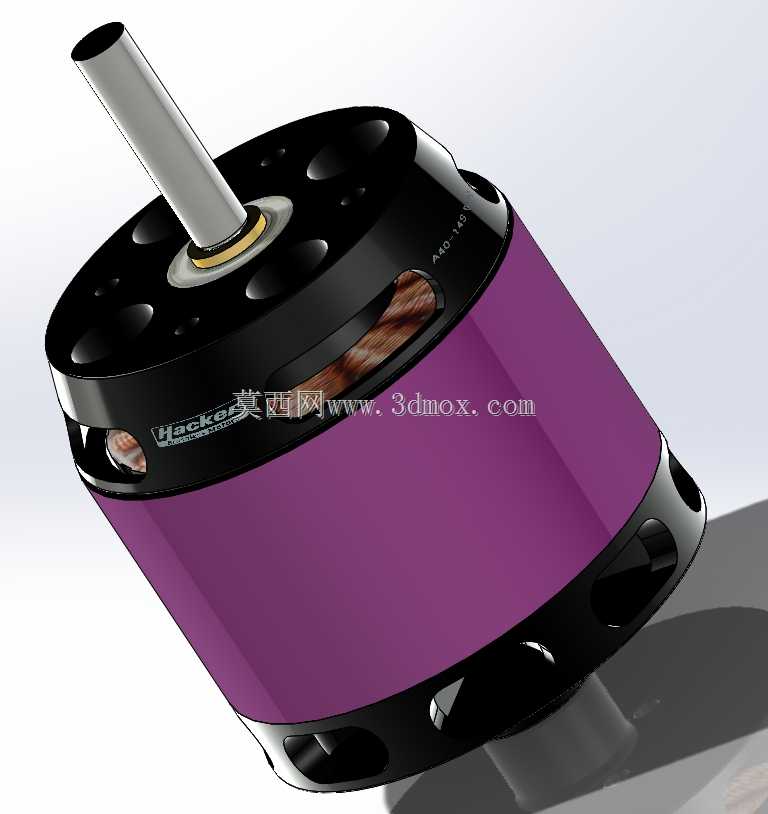

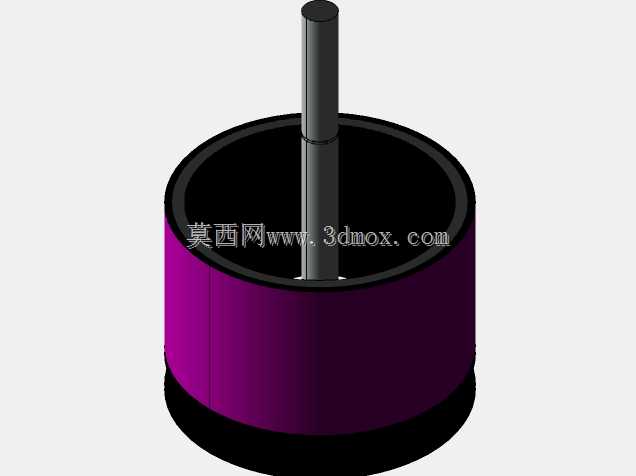

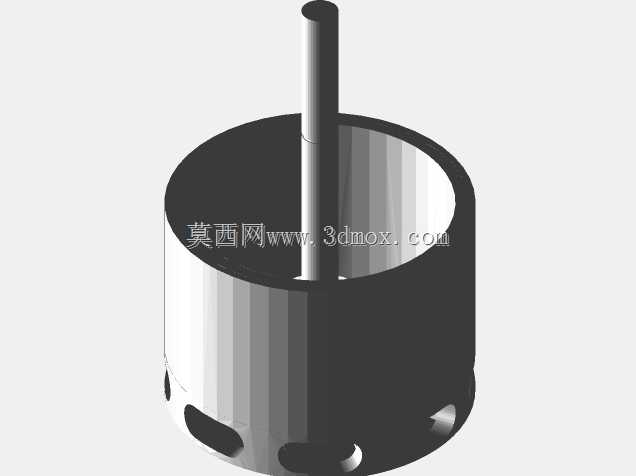

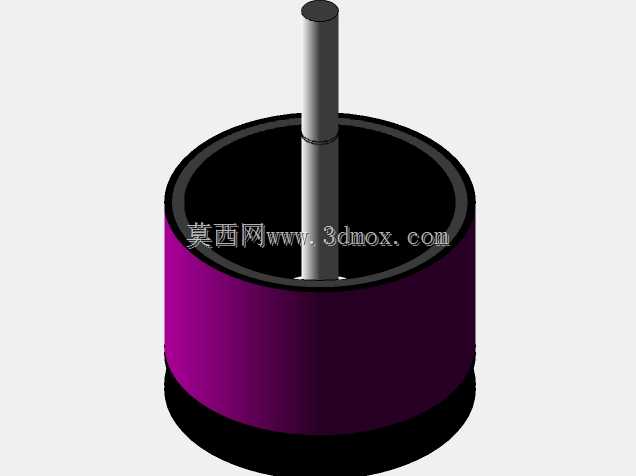

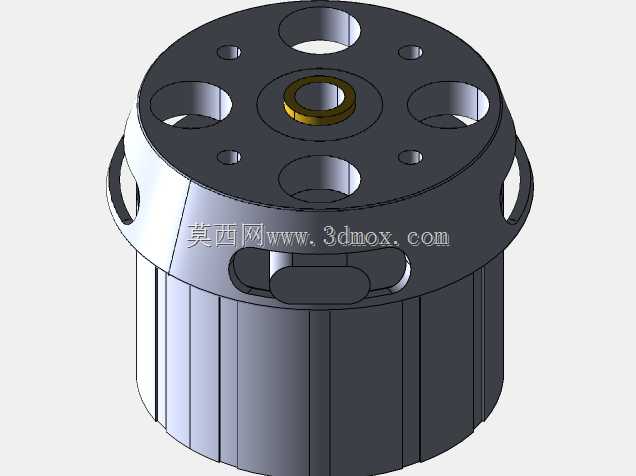

在功能特性上，这款电机采用外转子结构设计，转子外壳直接集成安装座，螺旋桨可直接固定在转子端盖上，省去了额外的传动连接结构，进一步降低了动力传输损耗，同时外转子的转动惯量更大，运转稳定性更强，能够适配大直径低螺距螺旋桨的低速大扭矩输出需求，在相同输入功率下能够获得更高的静拉力，适配低速大载重的航模飞行需求。电机定子采用高导磁硅钢片叠压而成，绕组采用多股并绕的耐高温漆包线，能够承受短时间的大电流过载输出，满足航模特技飞行时的瞬时大功率需求；两端端盖采用轻量化高强度铝合金加工而成，表面做了阳极氧化处理，紫色的外观涂层既提升了外壳的耐磨耐腐蚀性能，也能在快速拆装时快速识别电机规格，端盖上预留的多组通风槽能够在电机高速旋转时形成对流风道，快速带走绕组工作产生的热量，避免长时间大负载运转时出现过热退磁的问题。

在设计思路上，这款电机优先平衡了动力密度与运转可靠性，整体采用短粗型的径向尺寸设计，在保证定子绕线槽满率的前提下尽可能压缩轴向长度，能够适配窄机身的固定翼航模安装需求，降低机身迎风阻力。输出轴采用高强度不锈钢磨削加工而成，轴径与安装座的配合公差控制在精密传动级别，既保证了转子运转的同轴度，降低高速旋转时的震动，也能承受螺旋桨旋转时产生的径向拉力与轴向反扭力，避免飞行过程中出现轴弯、断轴等故障。安装边界上，电机后端盖预留了标准的十字安装孔位，孔距符合主流航模电机的安装规格，能够直接适配市面上绝大多数的航模电机安装座，无需额外打孔改装；输出轴伸出长度经过精准计算，既能够保证螺旋桨安装垫片、锁紧螺母的安装空间，也不会因为轴伸过长导致转动时出现挠度变形，适配的螺旋桨孔径范围覆盖主流航模桨的标准孔径，用户可根据飞行需求搭配不同规格的螺旋桨使用。电机两端的轴承采用低阻力高速深沟球轴承，运转阻力小、极限转速高，能够支撑电机在每分钟上万转的工况下长时间稳定运转，轴承处加装了防尘密封圈，能够阻挡户外飞行时的灰尘、沙粒进入轴承内部，延长电机的维护周期与使用寿命。
