快装式管路锁紧夹持固定夹具结构

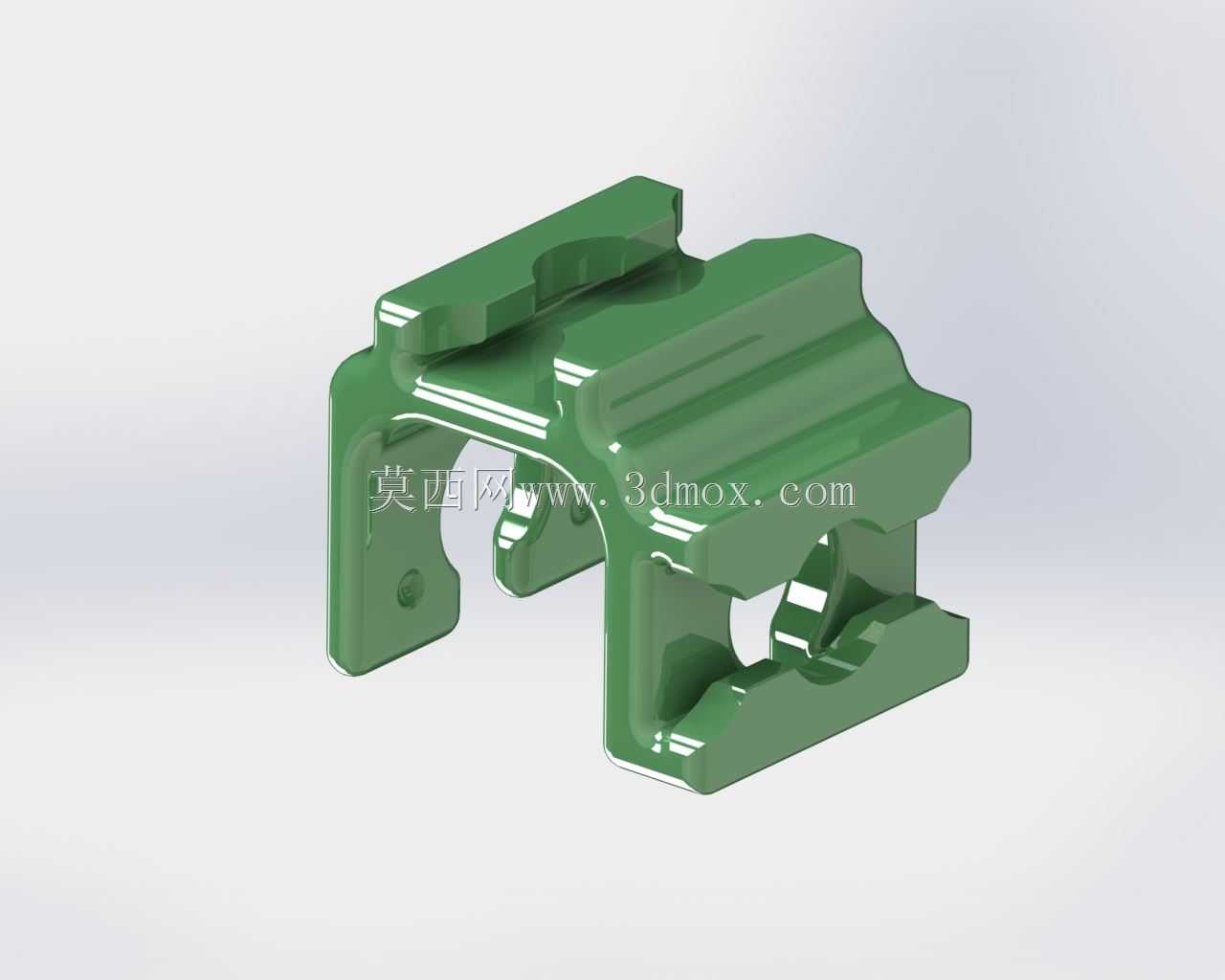

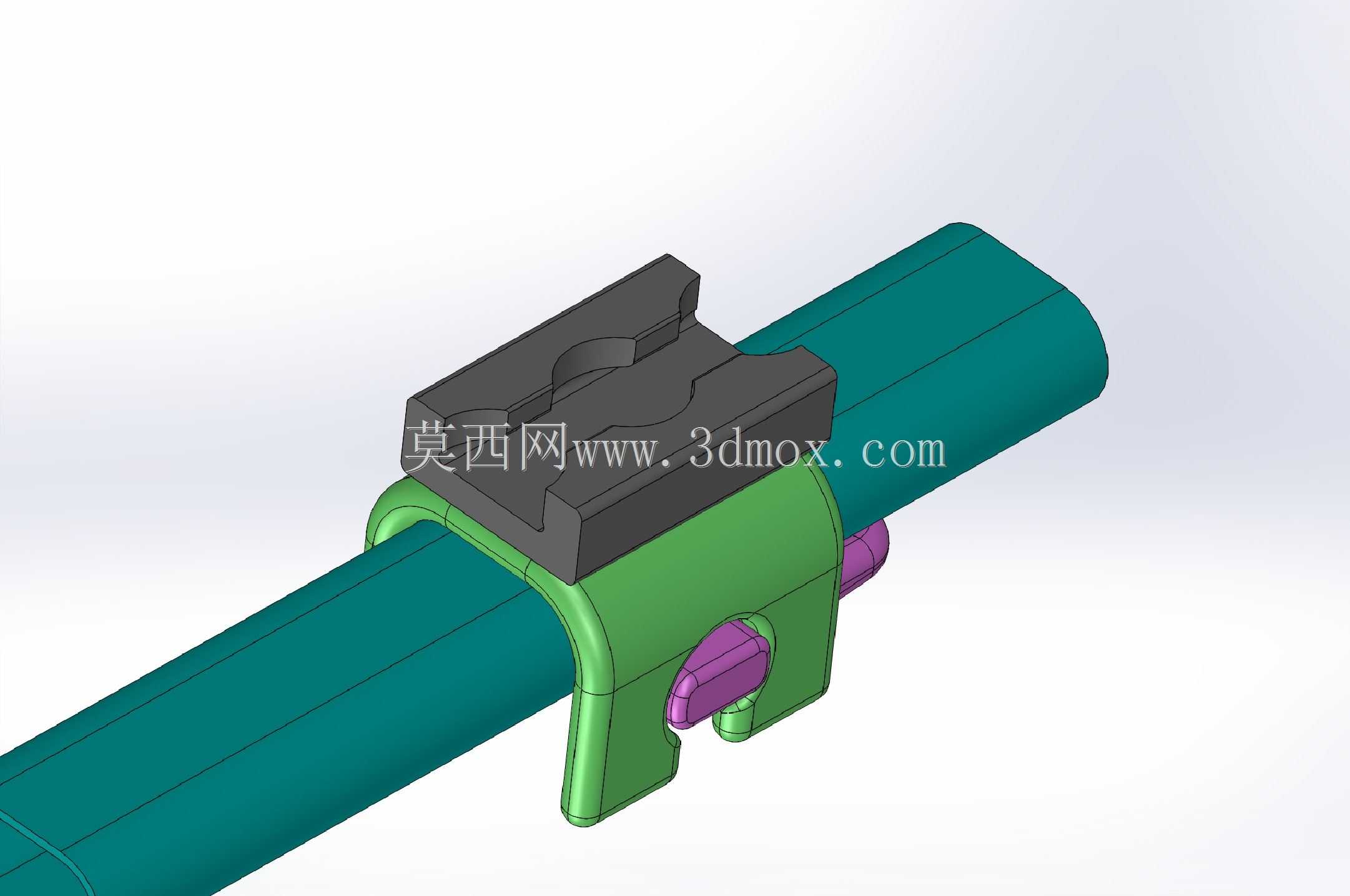

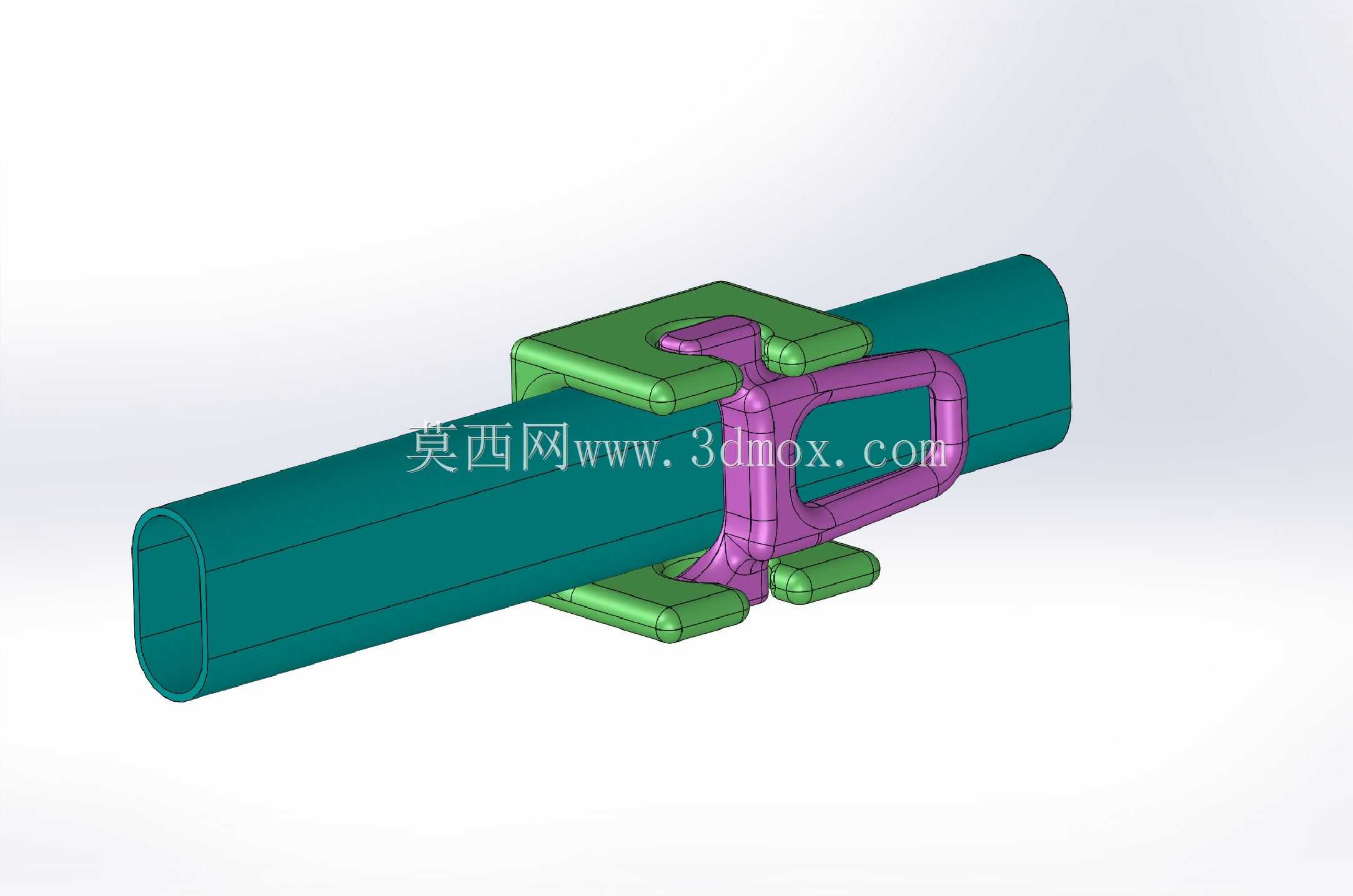

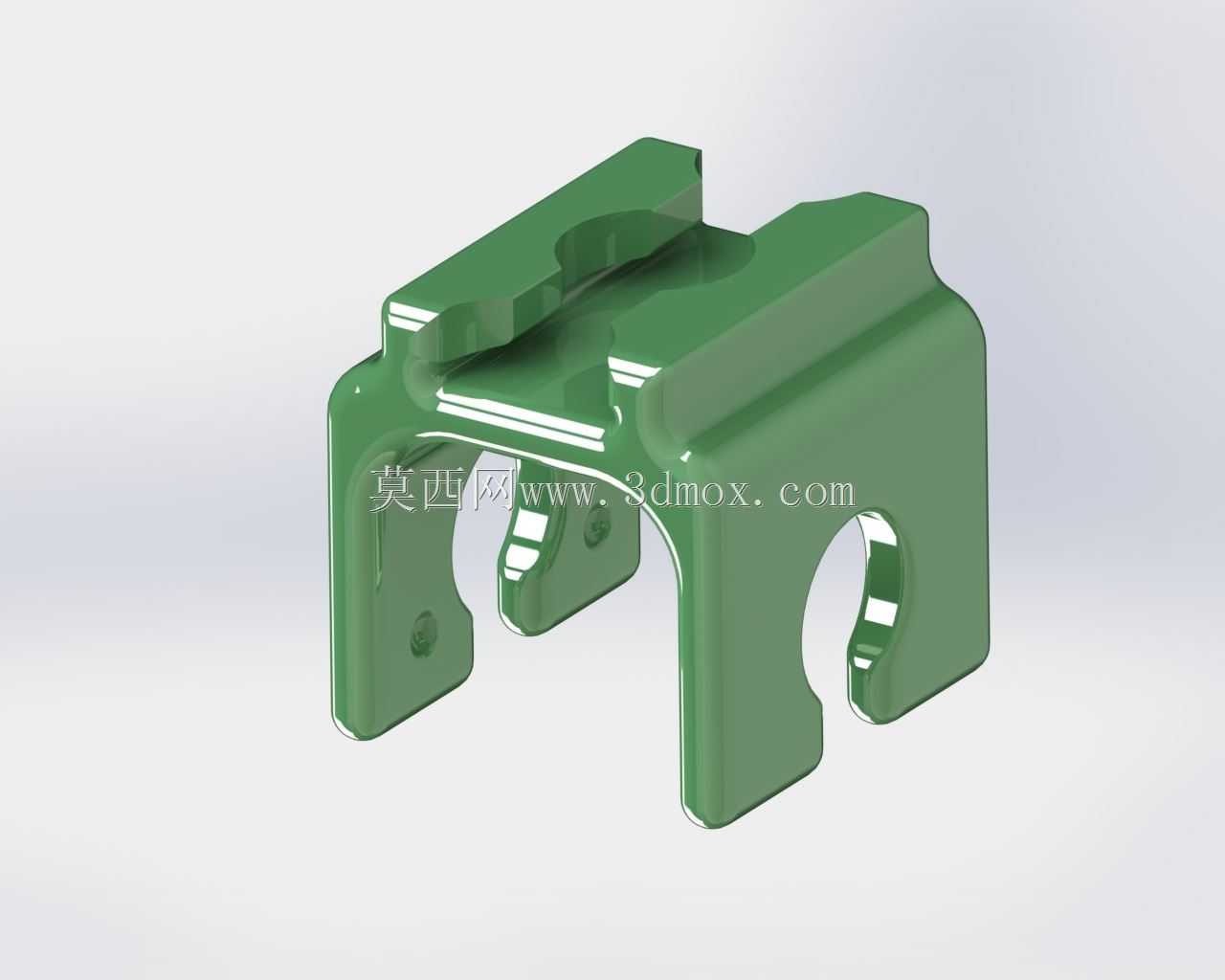

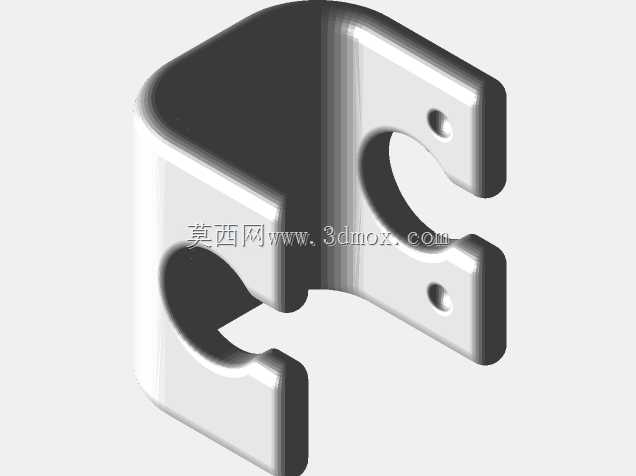

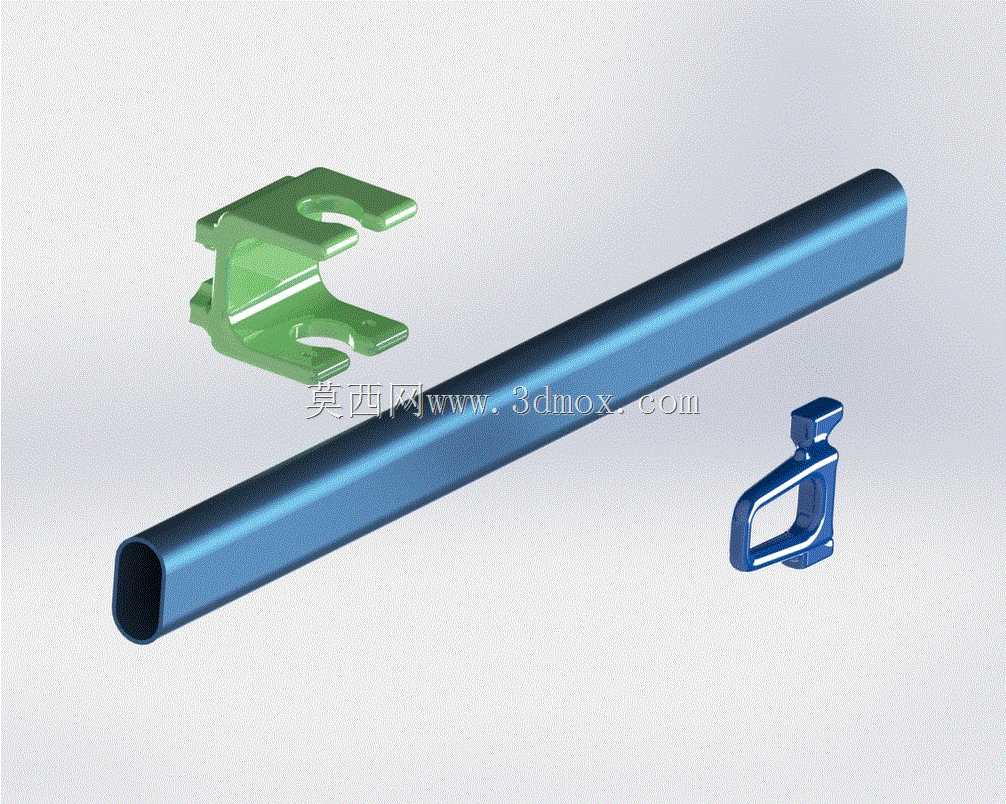

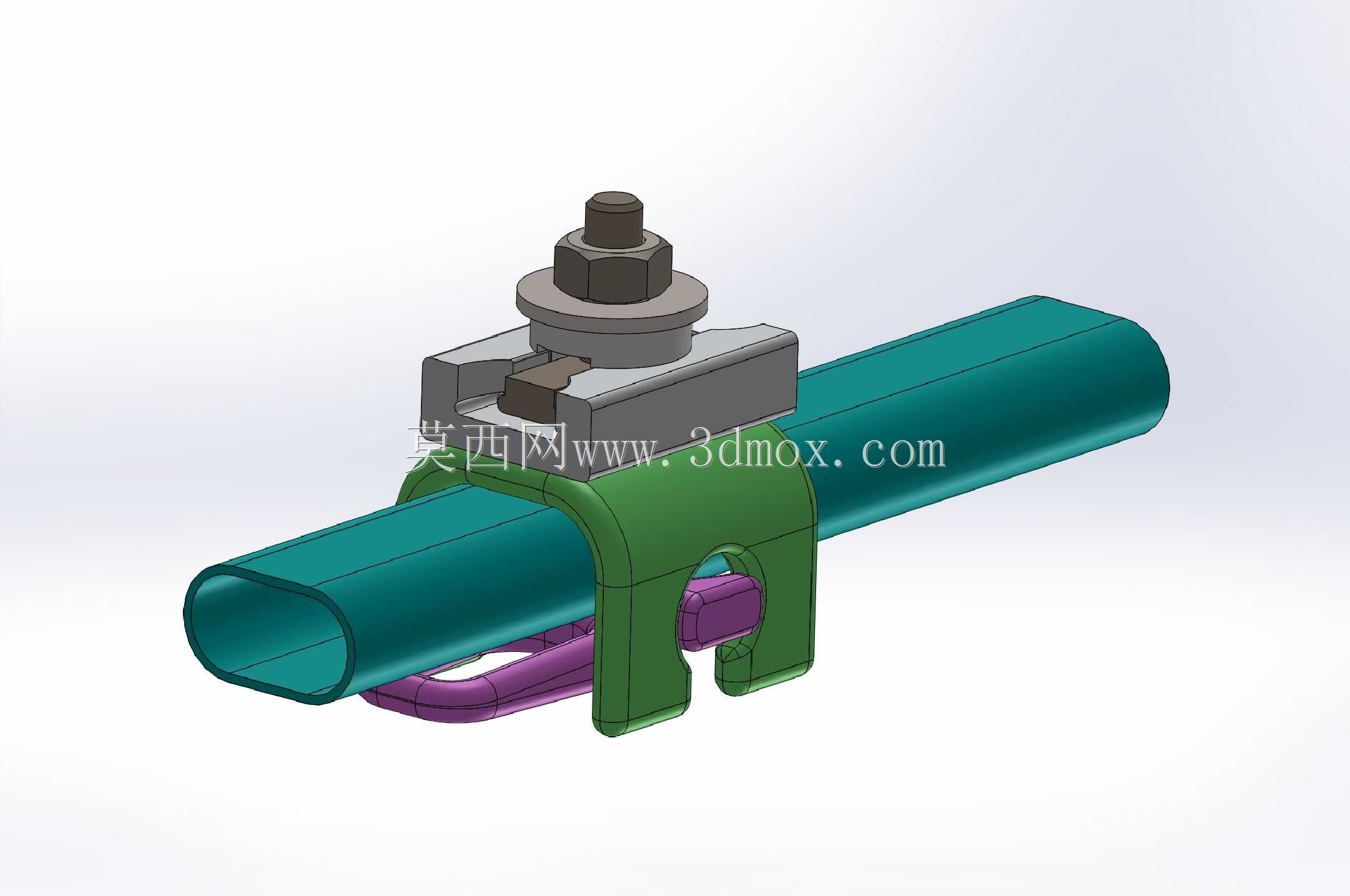

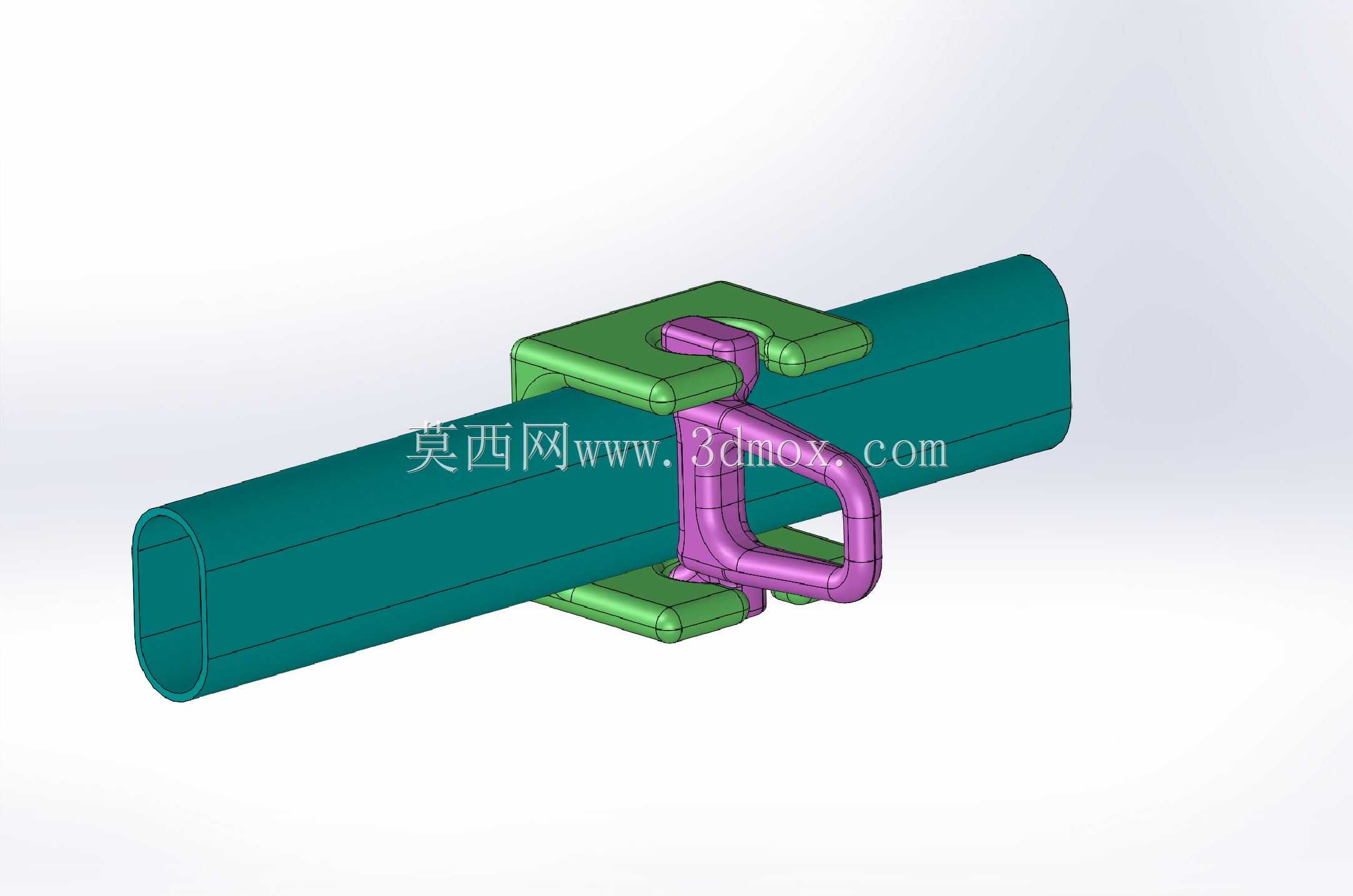

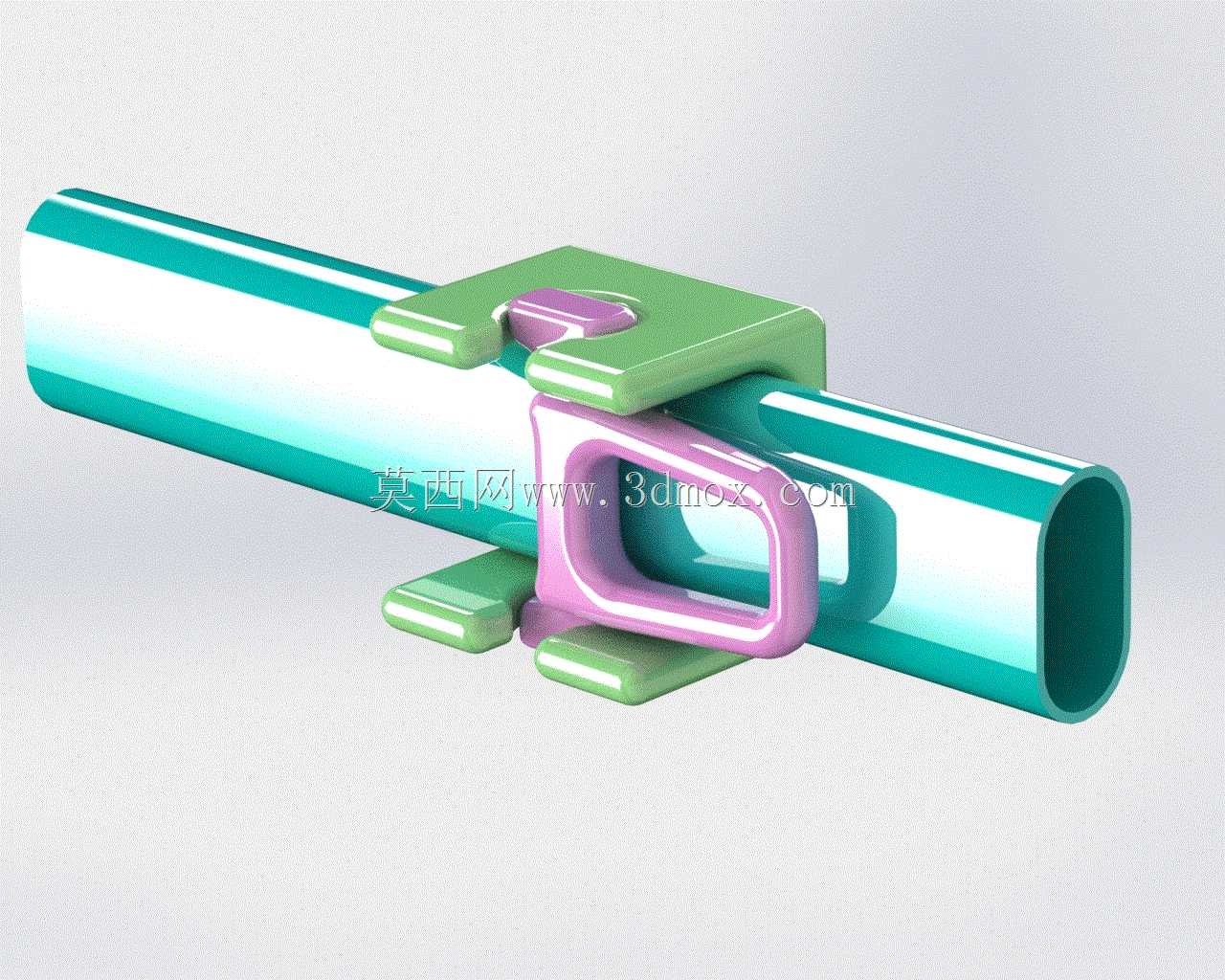

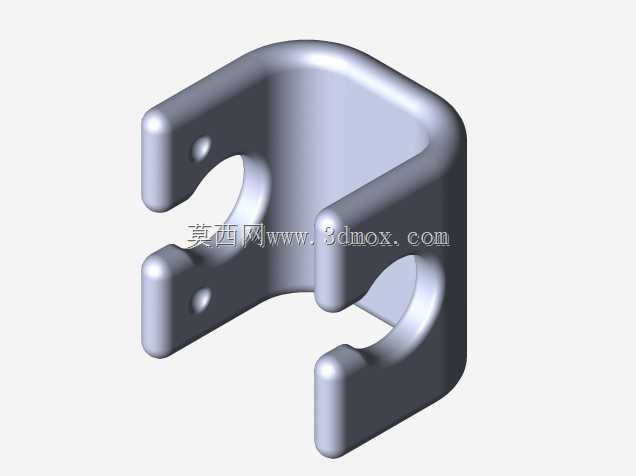

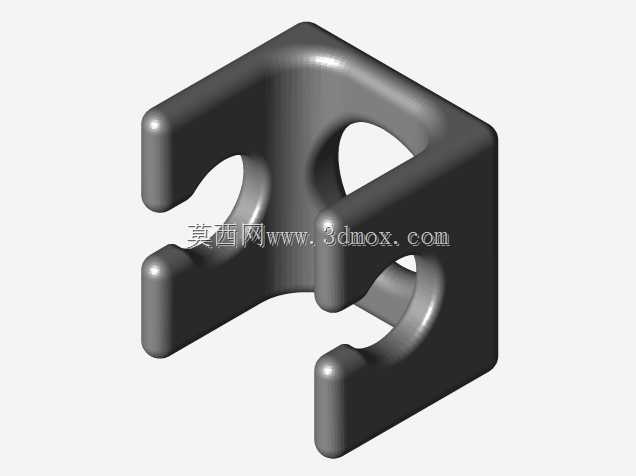

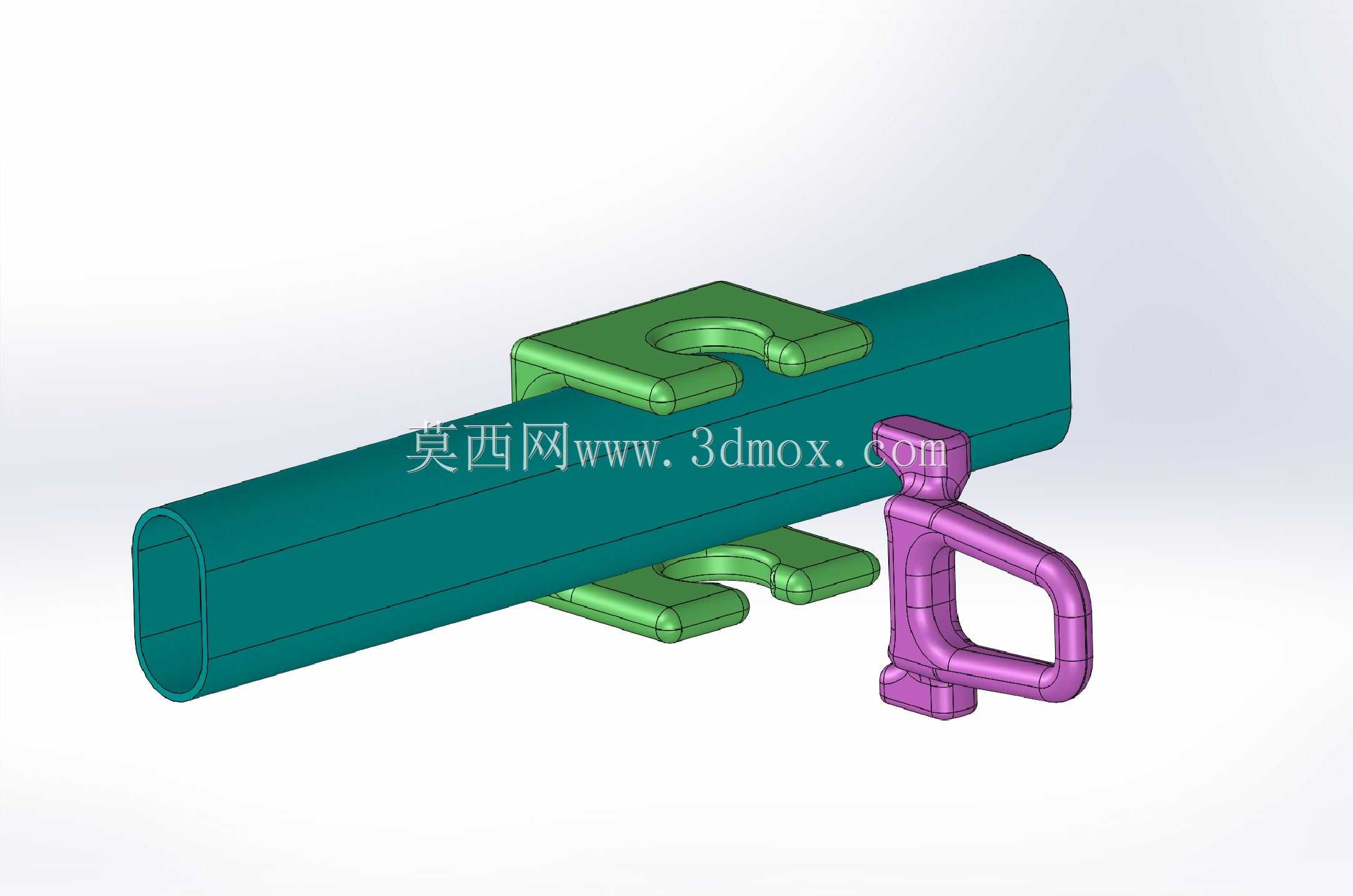

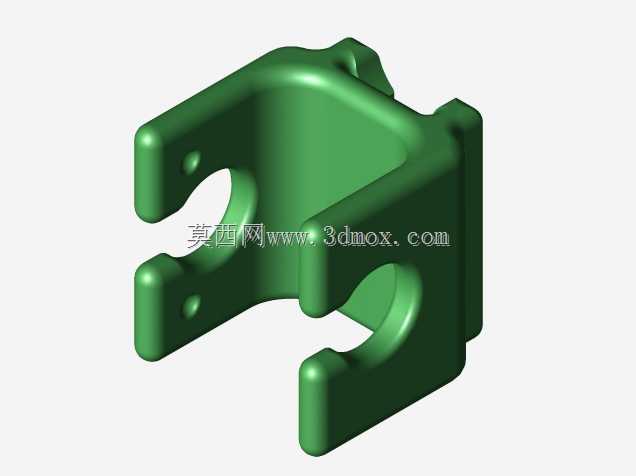

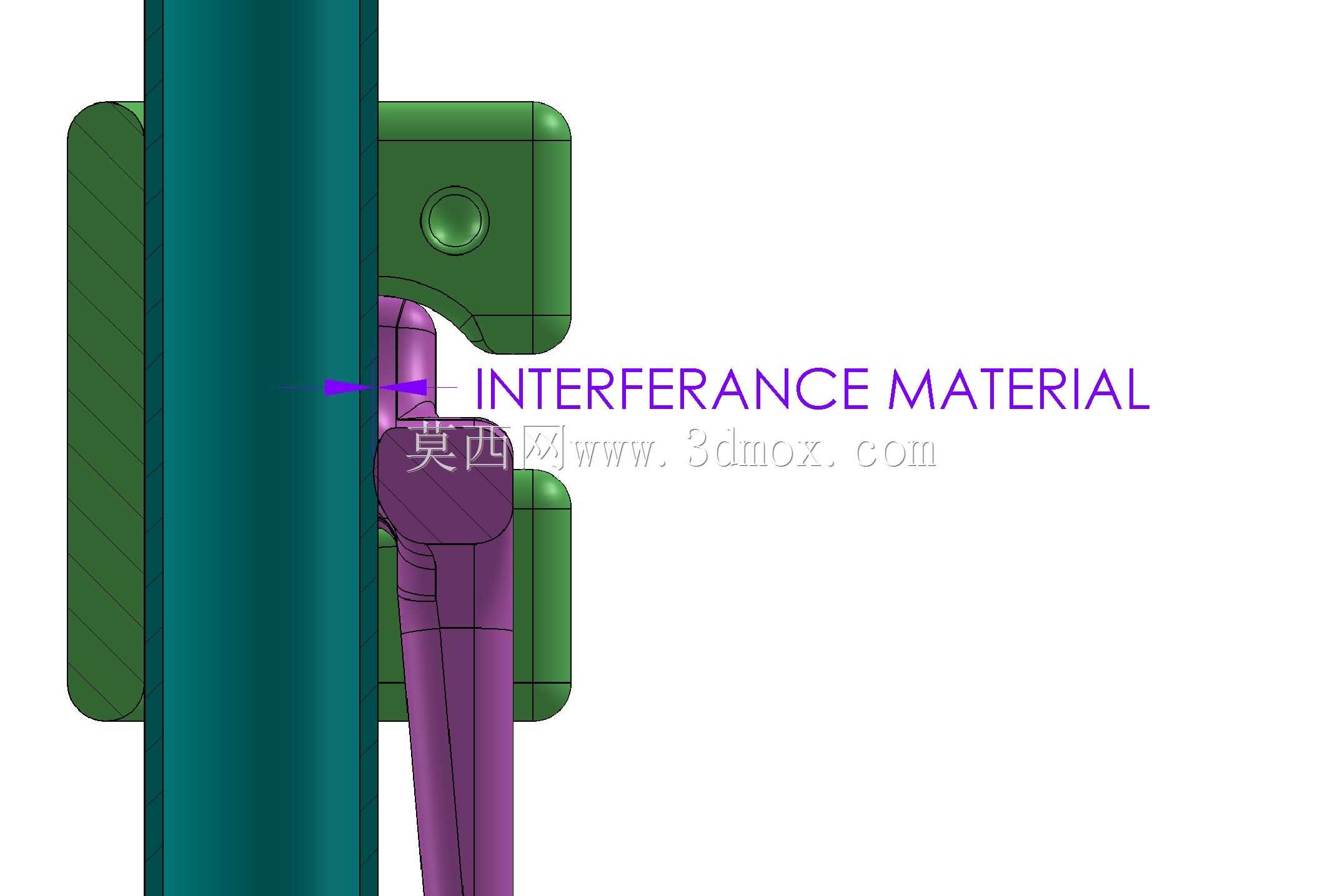

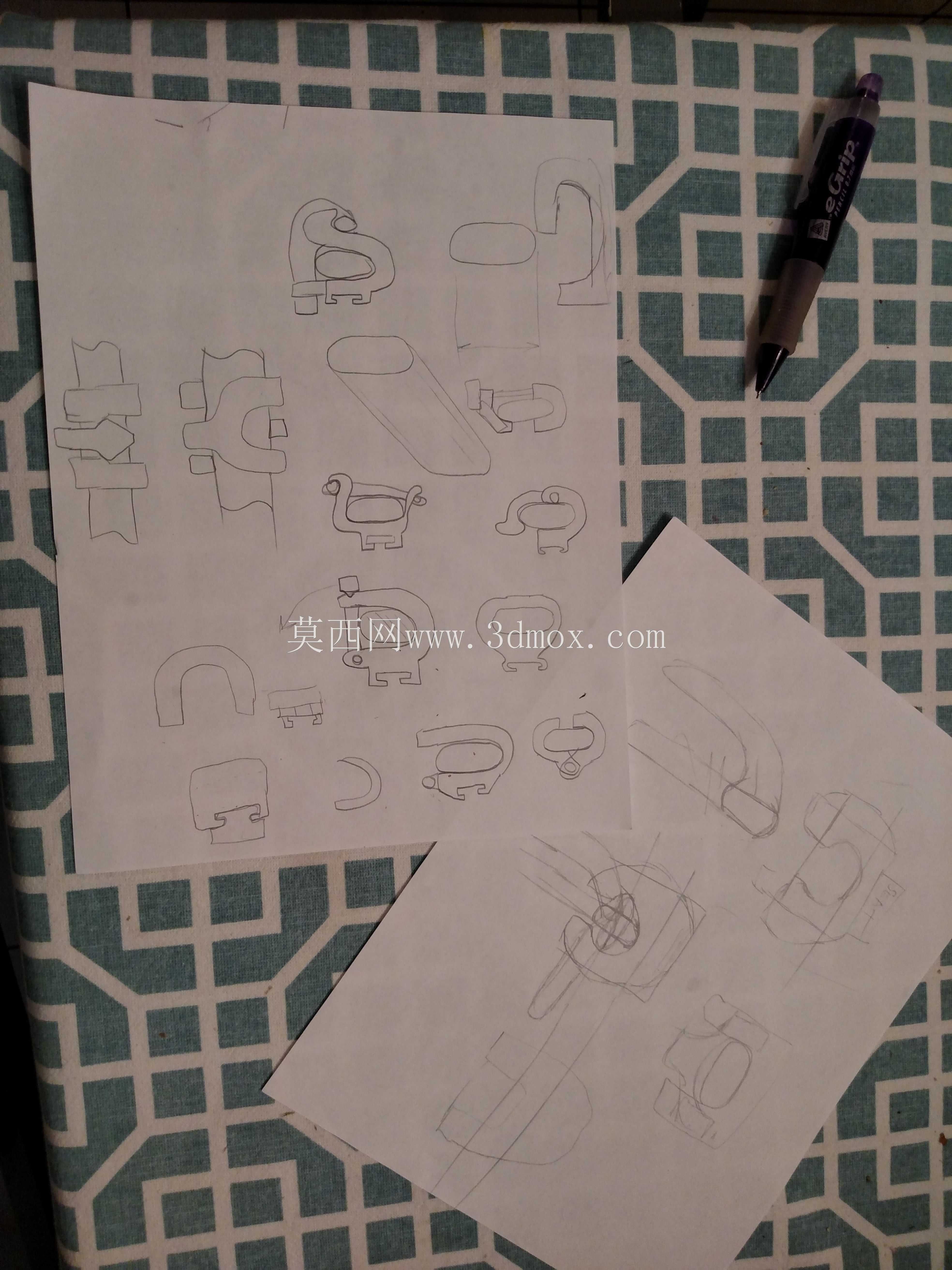

这款快装锁紧夹具主要应用于流体输送管路、气动液压管线的快速固定场景，在航天地面测试设备、工业流体控制系统、移动式液压装备的管线排布作业中，能够实现管路的快速装夹与可靠锁紧，无需额外配套紧固件即可完成固定作业，大幅提升管线装配与后期维护的作业效率。夹具采用分体式对称结构设计，整体分为夹座本体与锁紧杠杆两个核心组成部分，使用时先将夹座的弧形卡口对准待固定的圆管外壁滑入，待夹座完全贴合管路外壁后，将配套的杠杆件滑入夹座的导向滑槽内，仅需转动四分之一圈即可完成锁紧动作，杠杆上集成的止动结构会在锁紧到位后自动卡入夹座的定位卡槽，避免设备运行过程中受振动、外力拉扯出现松脱问题，保障管路固定的长期可靠性。夹座的结构设计充分考虑了双向操作的实用性，锁紧杠杆既可以从左侧滑入也可以从右侧滑入，操作人员可以根据现场的安装空间、操作朝向灵活选择装配方向，不会因为周边设备的遮挡影响装夹操作，适配复杂紧凑的设备内部管线排布场景。结构尺寸方面，夹座的阀体部分容积为1.74立方英寸，对应的安装边框尺寸为1.627×2.000×1.879英寸，配套的夹紧臂部分容积为0.61立方英寸，对应的安装边框尺寸为1.625×2.375×2.000英寸，紧凑的结构尺寸不会占用过多安装空间，适配小直径管路的密集排布需求。夹座上预留的定位安装孔可以配合螺栓将夹具整体固定在设备基板、支架上，实现管路的多点位稳定固定，避免管路在流体输送过程中因为介质脉动、设备振动产生移位、磨损问题。整体采用一体化的结构设计，没有零散的小尺寸配件，装配过程不需要额外工具辅助，徒手即可完成锁紧与解锁操作，在需要频繁拆装管路的测试场景、应急维修场景中，能够大幅缩短作业时间，降低管线维护的操作难度。夹具的夹持接触面做了适配圆弧处理，锁紧后能够与圆管外壁形成均匀的面接触，不会因为局部应力集中损伤管路外壁，同时也能提升夹持摩擦力，避免管路受轴向力时出现滑动移位问题。
