美国宇航局钢轨夹

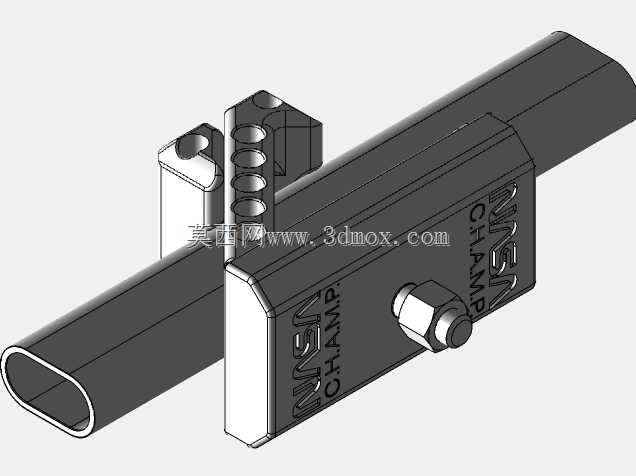

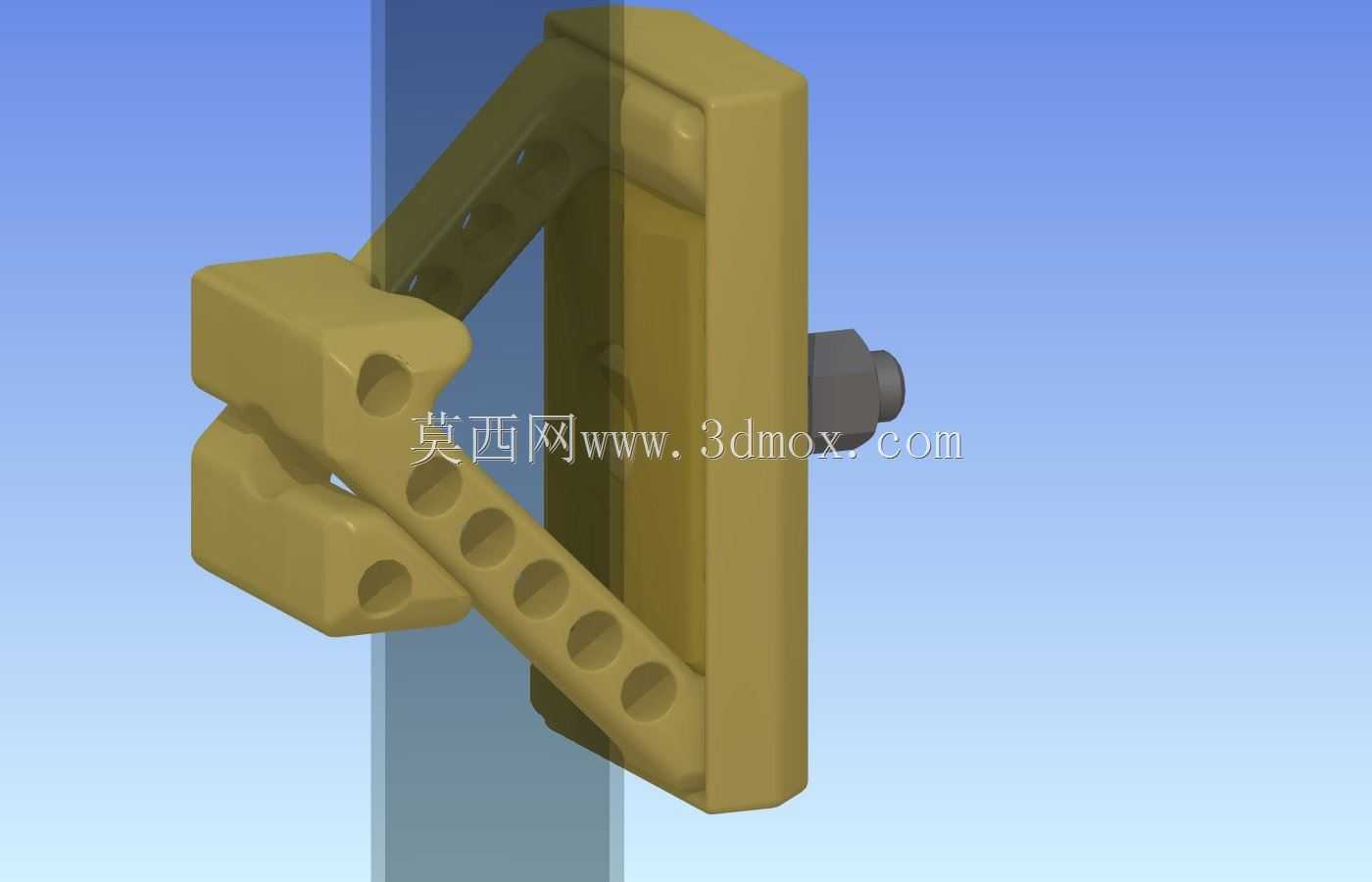

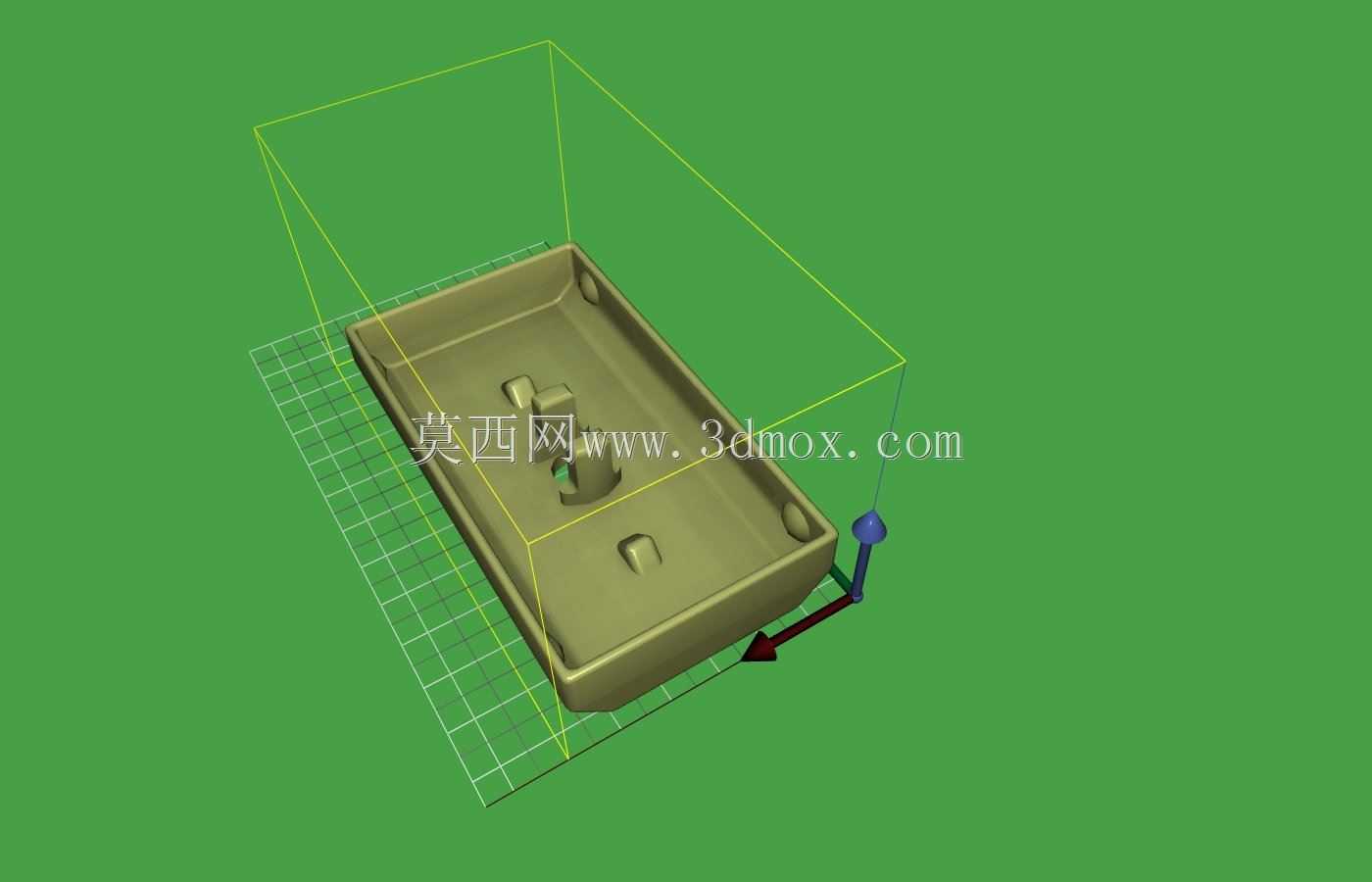

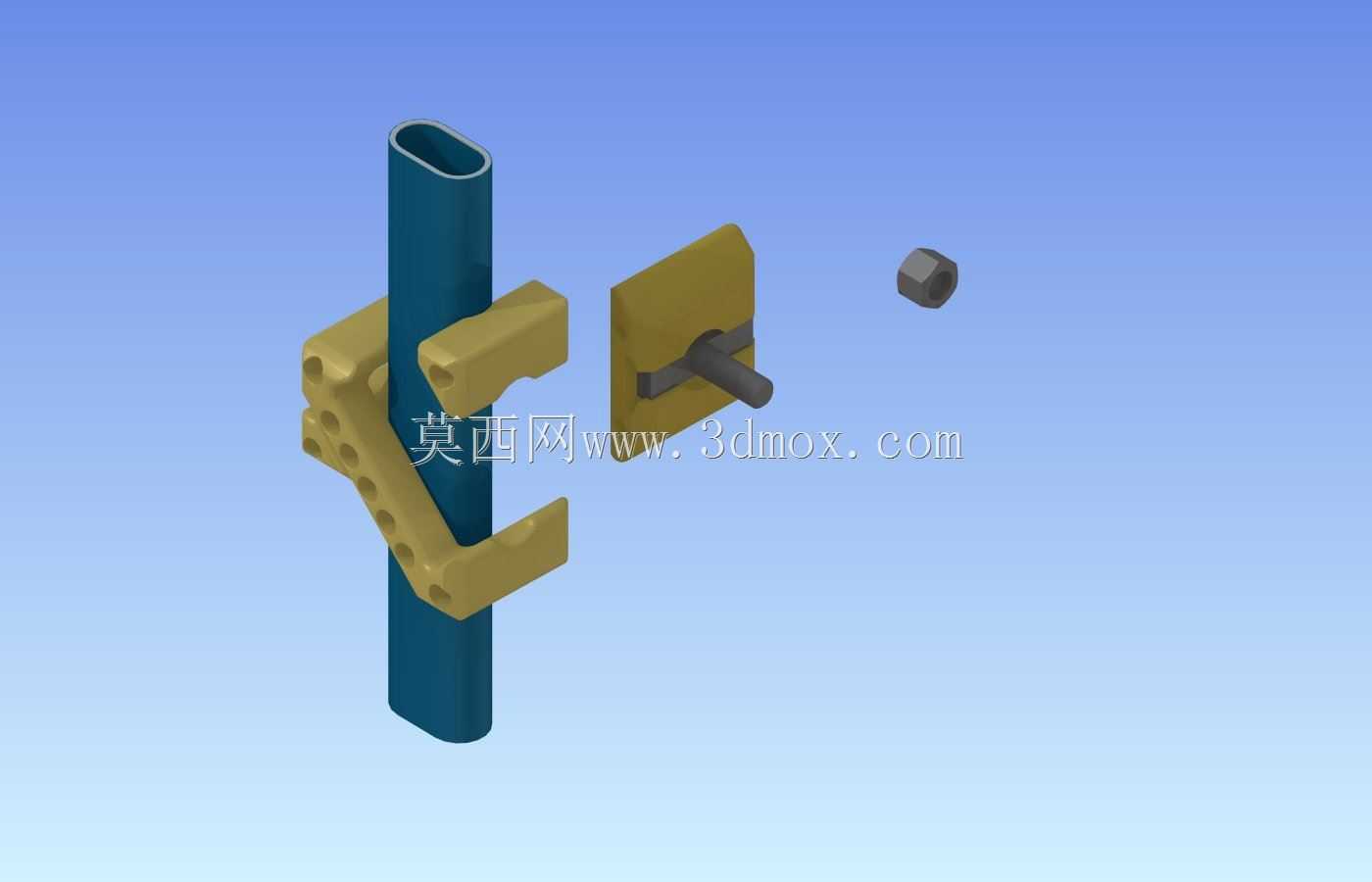

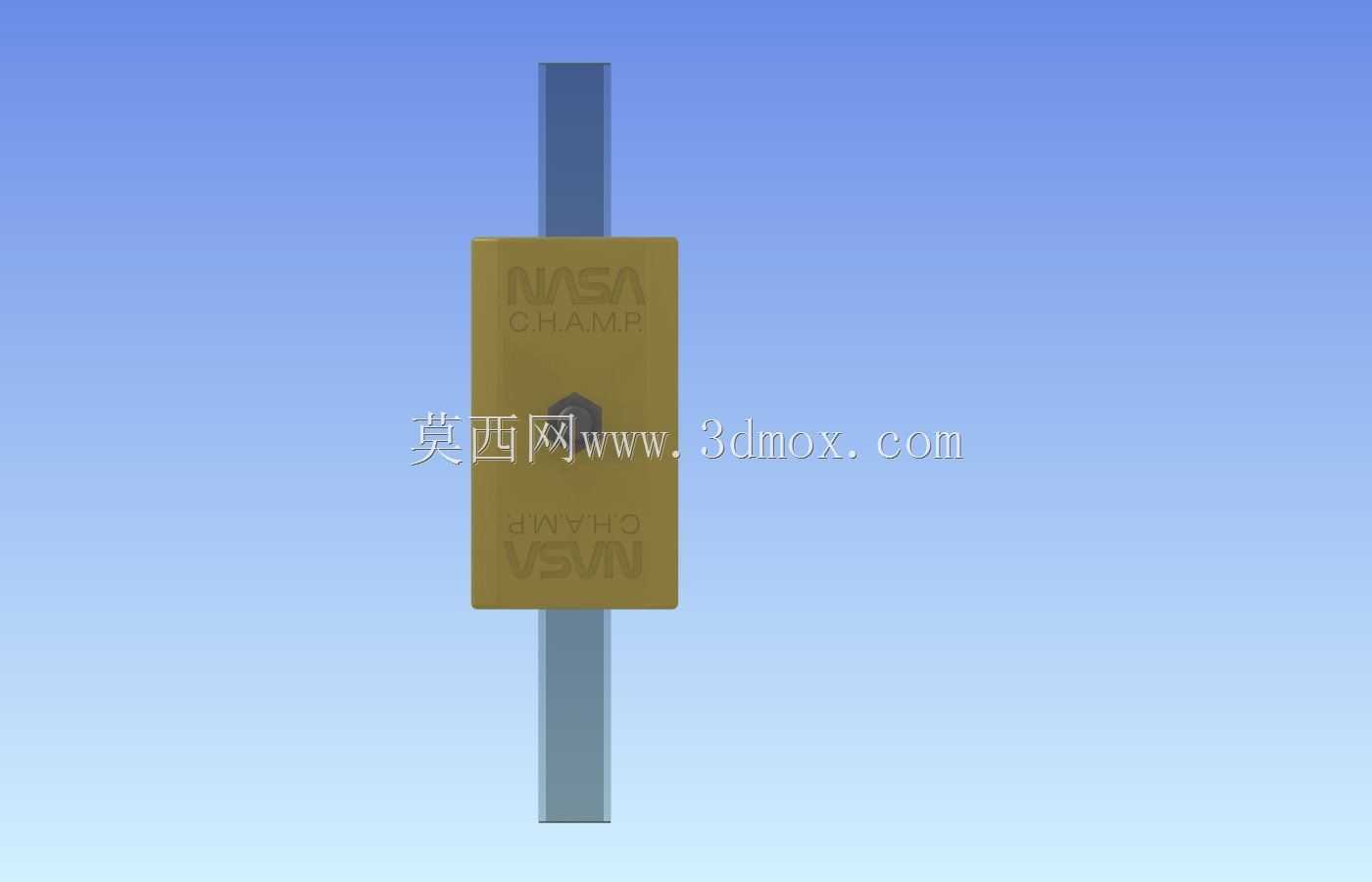

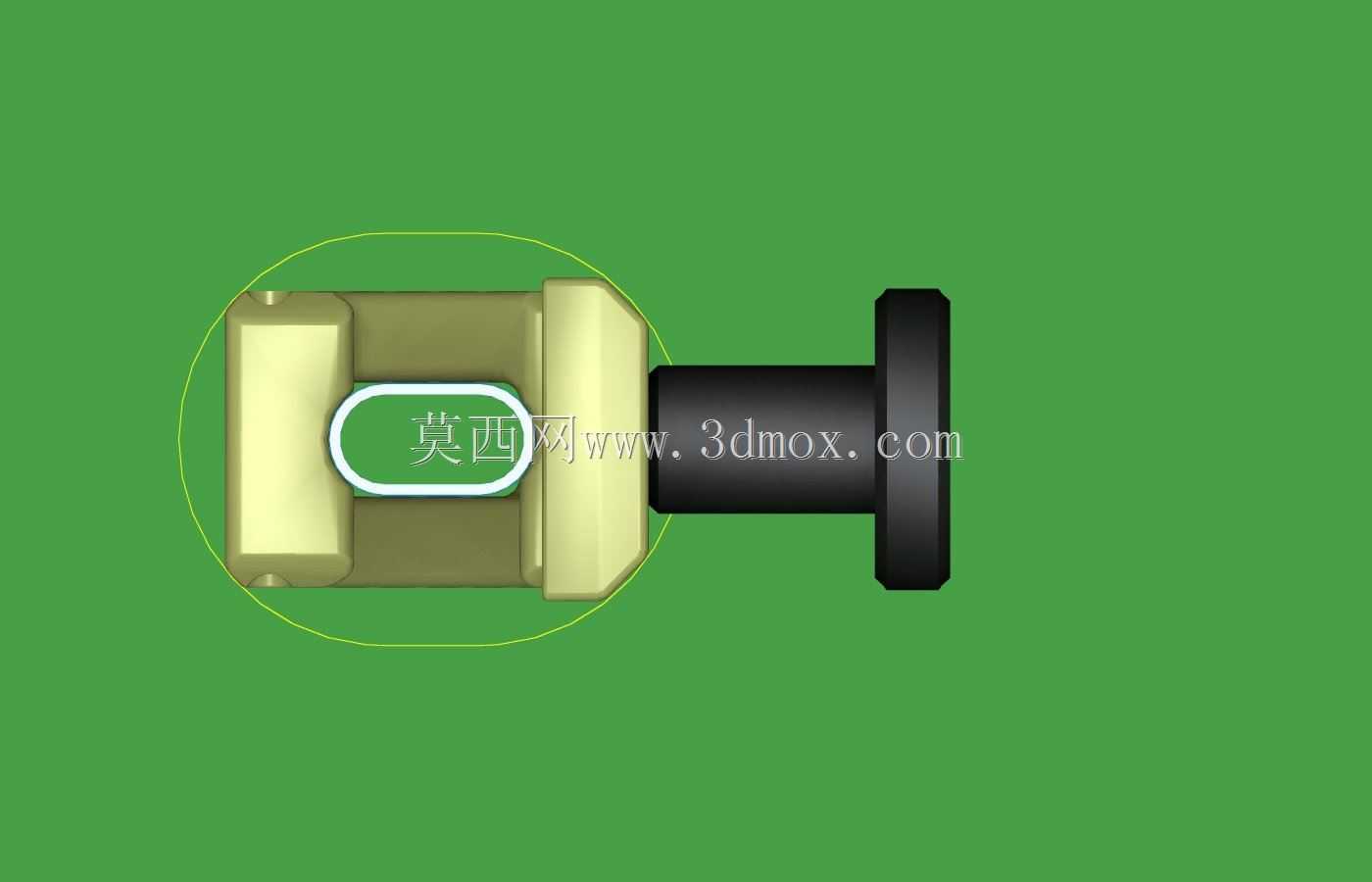

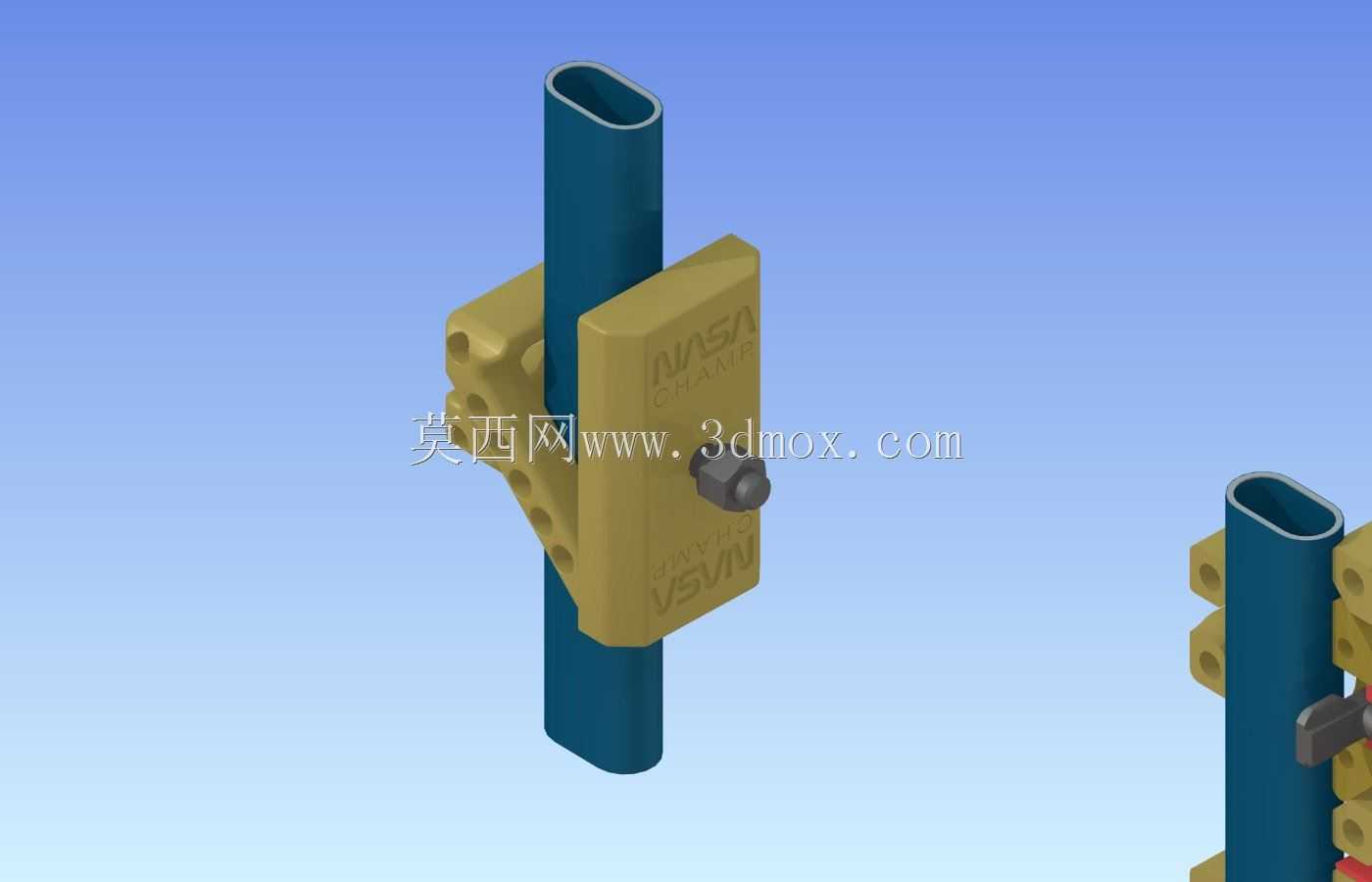

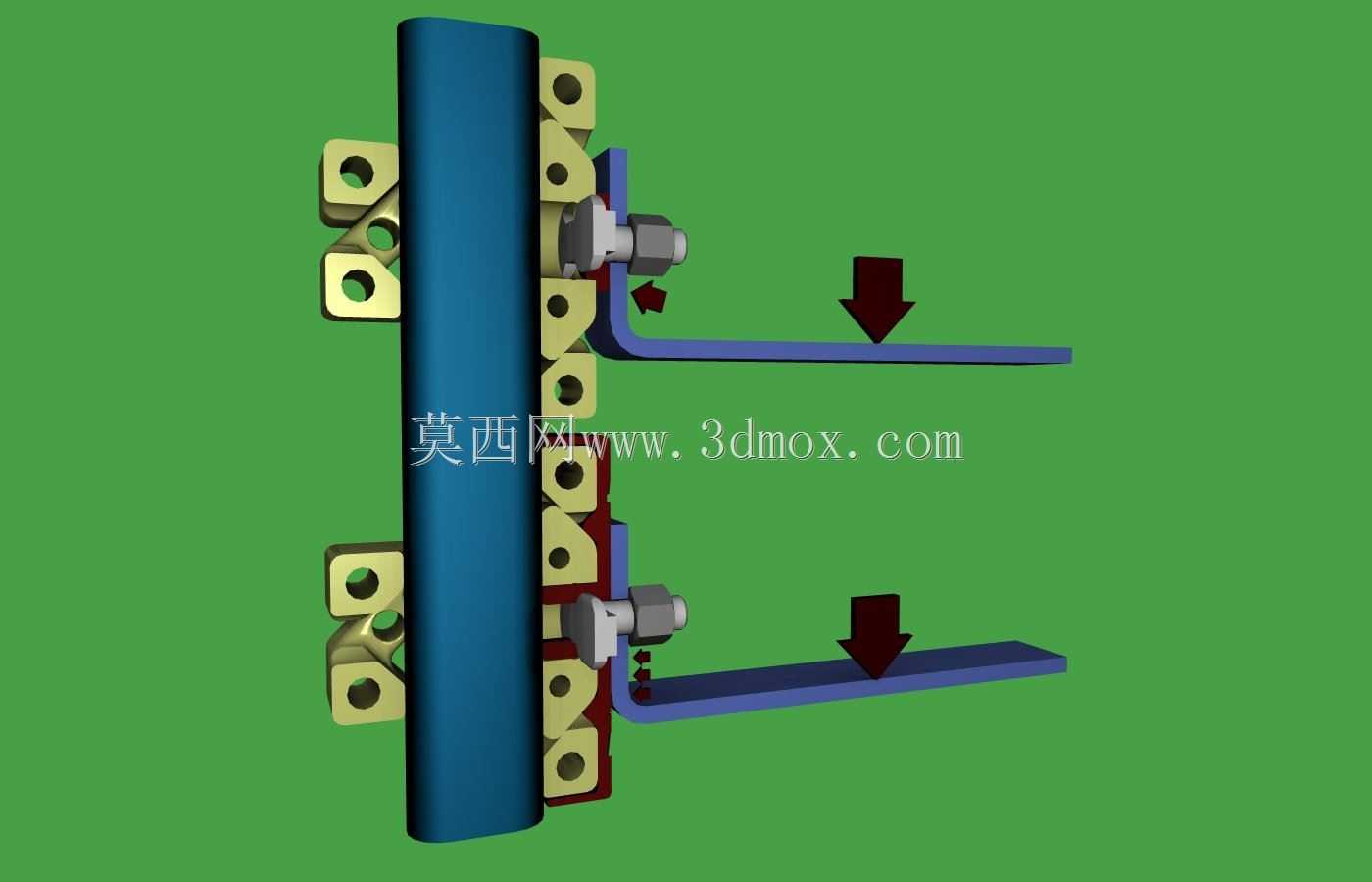

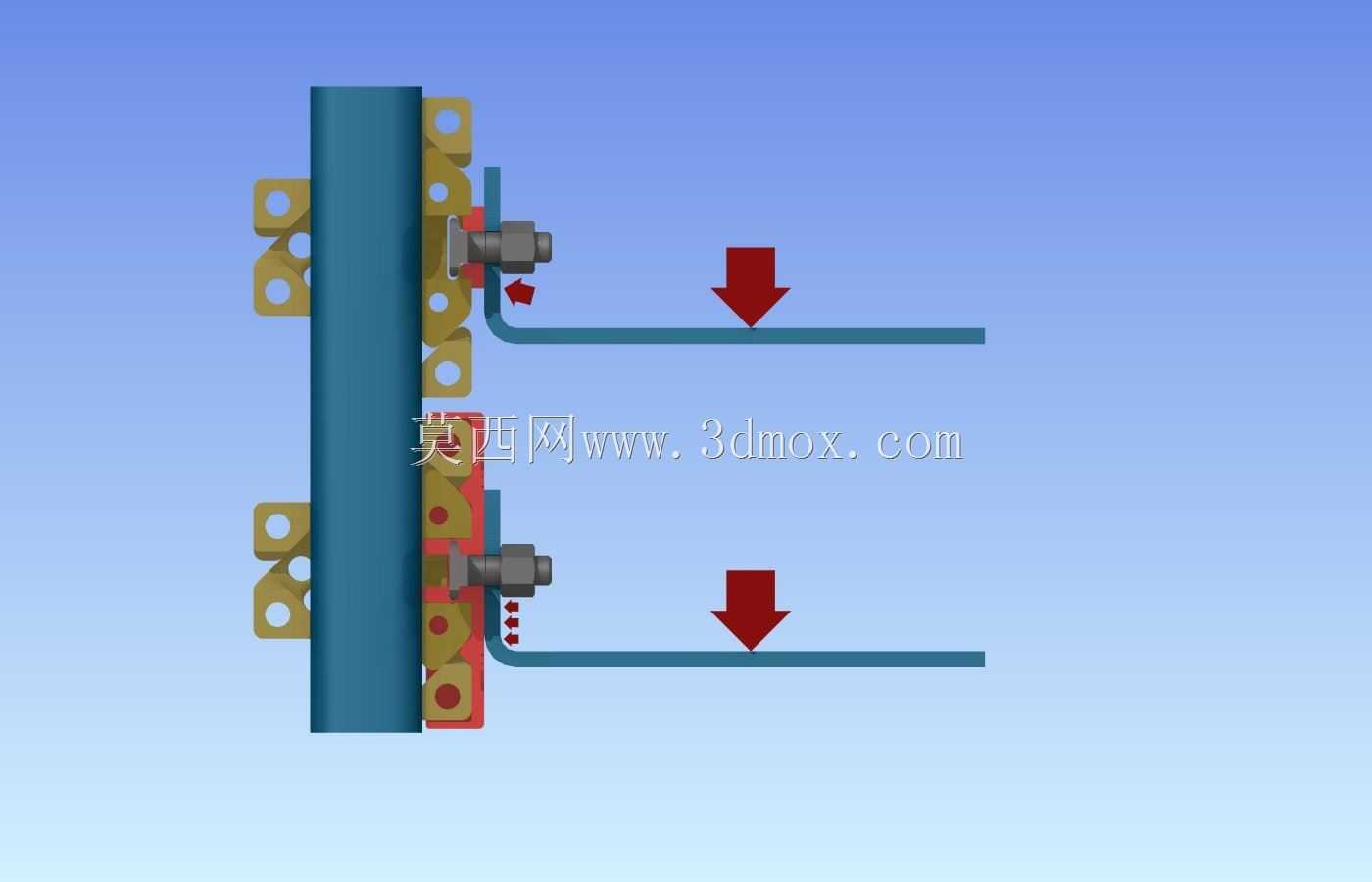

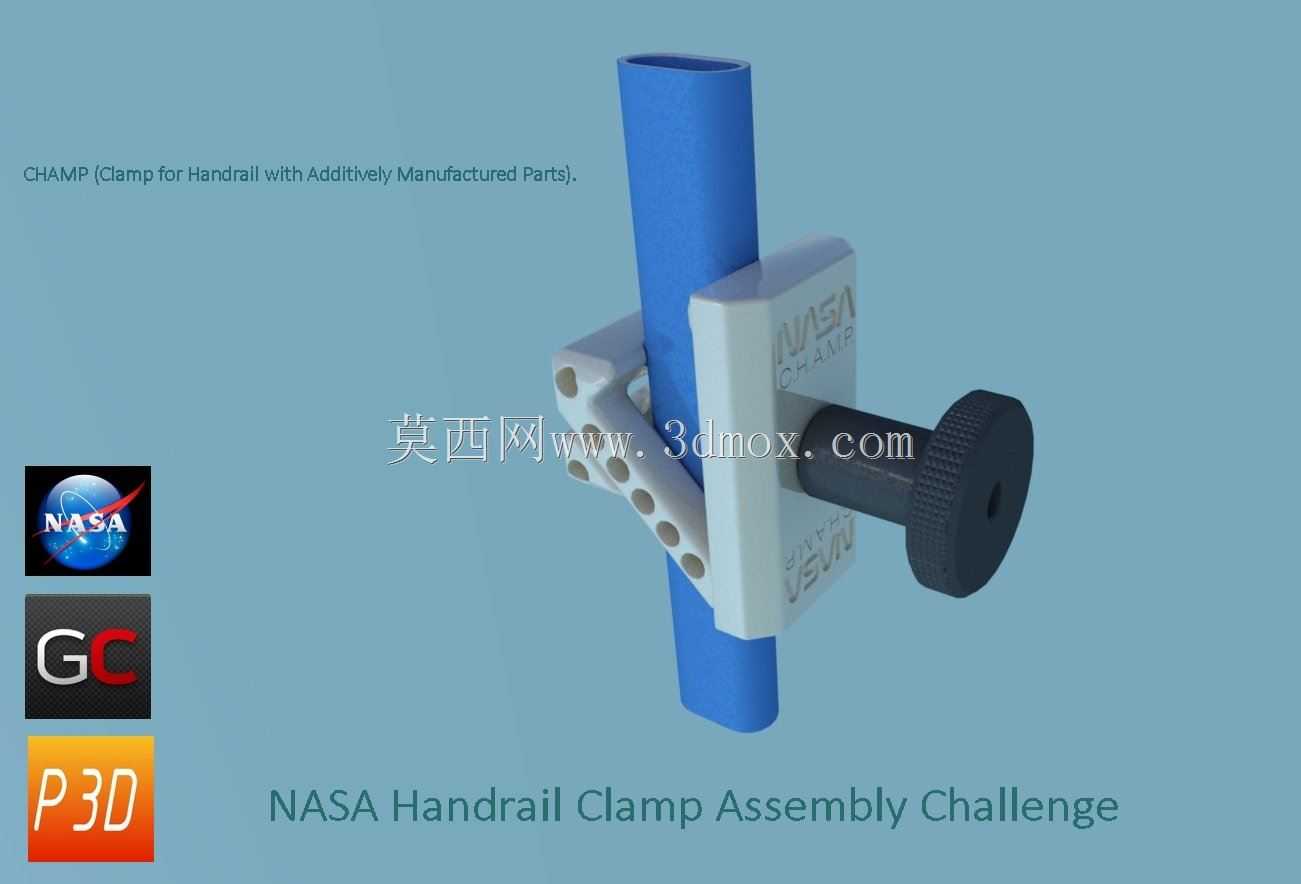

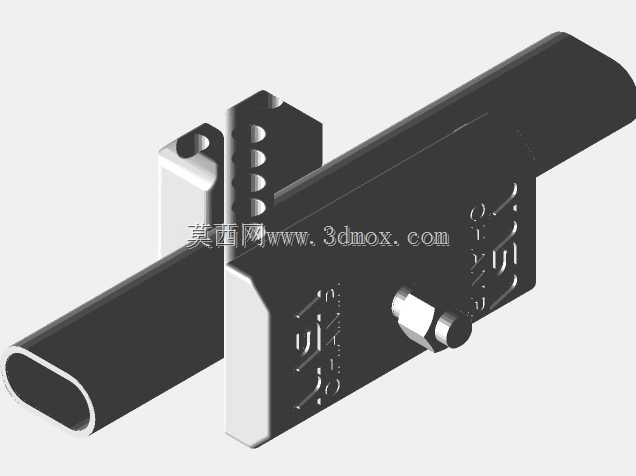

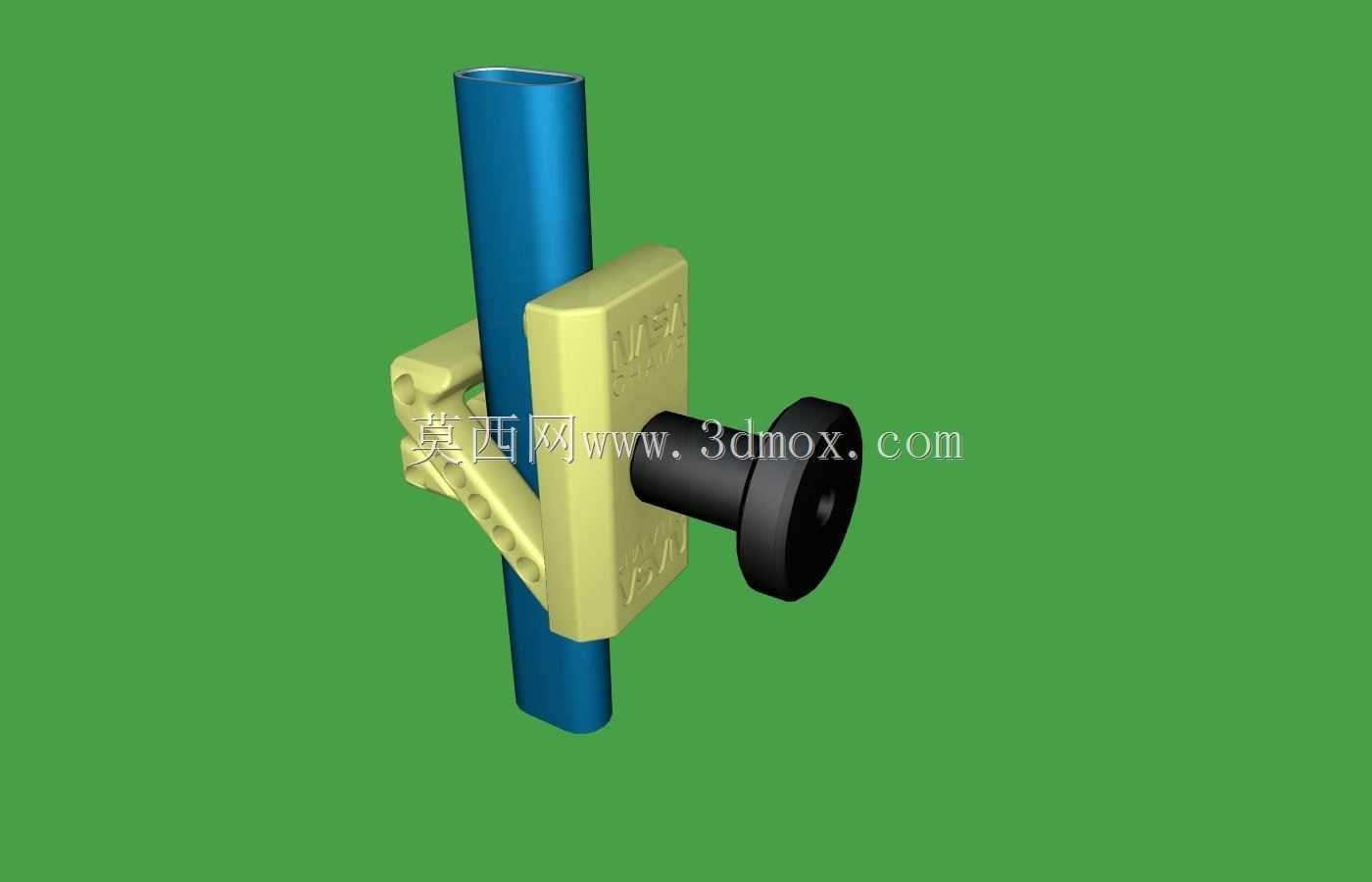

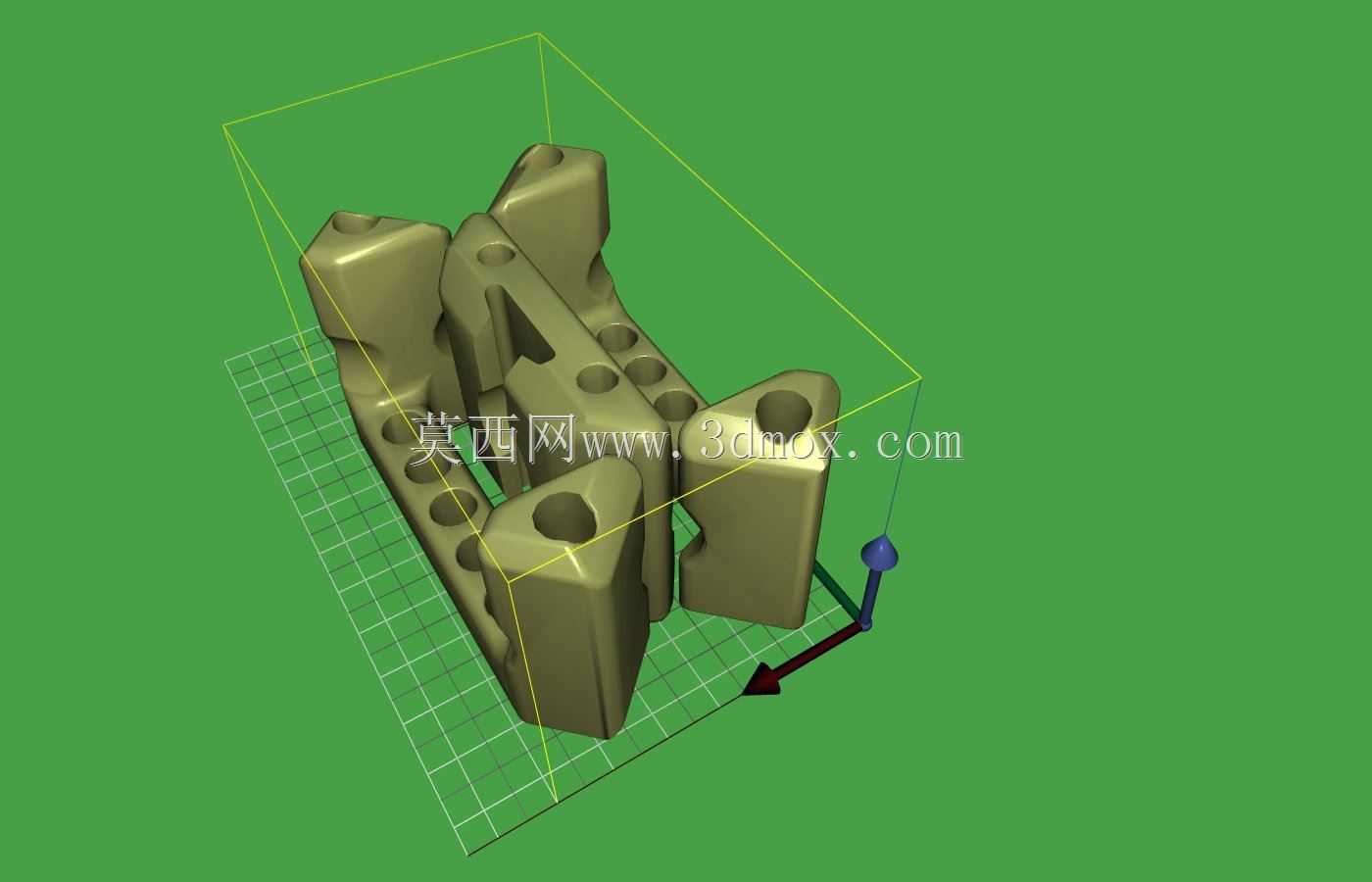

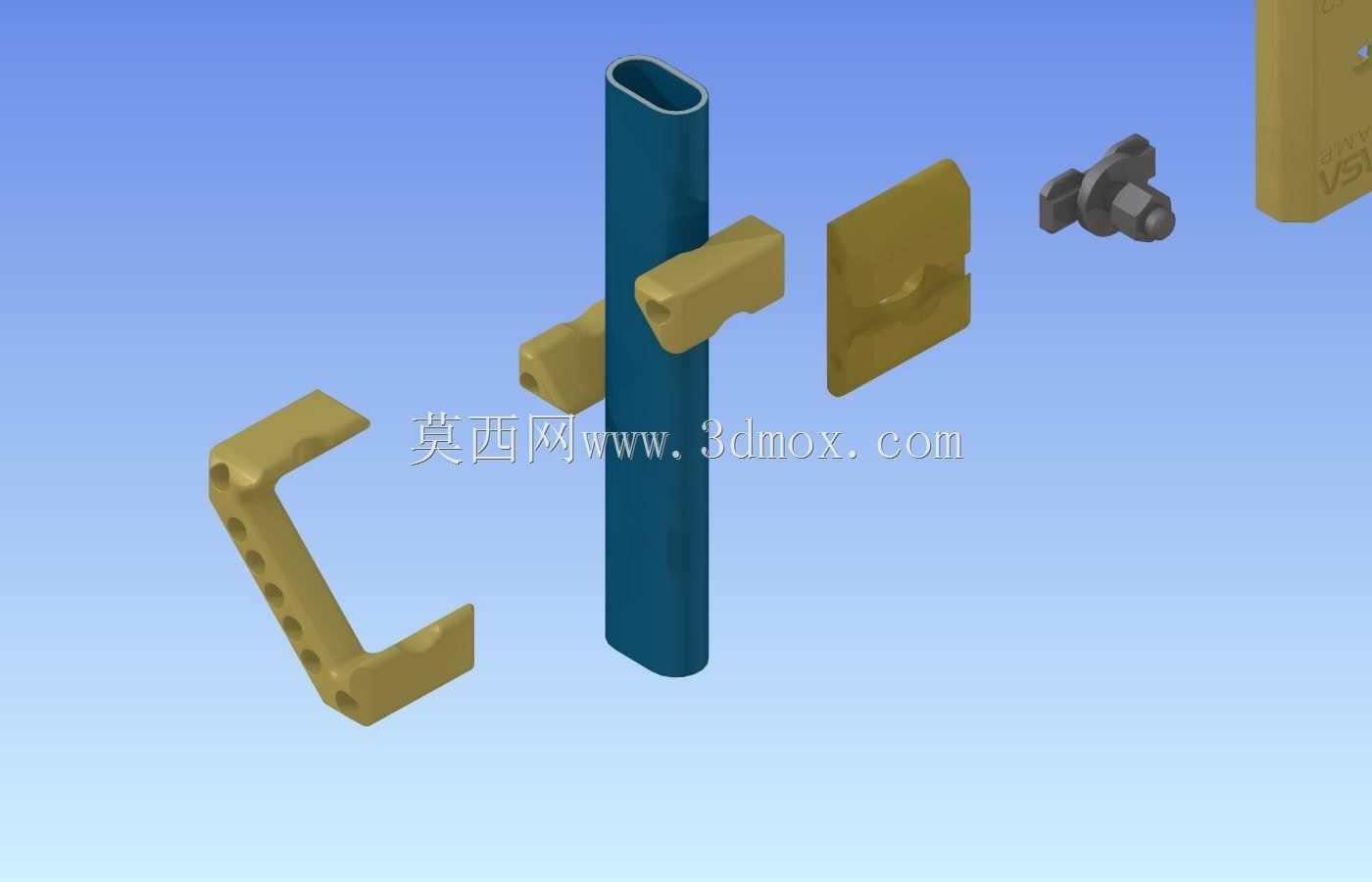

印刷了三个部分：前板、支架（两次）和开槽部分。共4项。支架靠着导轨放置并扭转到位。第二个支架靠着导轨的另一侧放置并与第一个支架联锁。开槽部分滑动到位并将总成锁在一起。支架采用“摩擦锁紧”原理防止总成移动轨道的中心轴。参考抽屉的图像粘糊糊的抽屉太短太宽了。如果将其推离中心，它们就会锁定。“施加在组件上的力越大，支架对轨道的抓紧程度就越高。（有关日常使用中摩擦锁定的示例，请参见电线杆攀爬器的图片）1月28日更新；1旋转T槽轴进行打印。体积缩小。简化了打印的导轨抓钩。轨道捕捉轮廓修改，以帮助摩擦抓地力。更新2月2日；1通过用ABS板更换履带螺栓垫圈来增加对履带的加固，以便将负载均匀地分配到履带面上。垫圈具有与履带上的孔啮合的特定凸耳。这些凸耳已复制在印版的后部。2印版还加强了支架并卡入到位，以将组件作为一个单元进行存储。3所有零件都可以在没有支撑的情况下打印，并直接从打印机上使用。4、人机界面半径和圆角符合规范。2月5日更新；添加了显示打印轴和打印机信封的渲染。完成1个CHAMP夹具需要2次打印。2月11日更新；1; 使用螺栓固定将前板（垫圈）压缩到导轨上。2; 增加了前板内支架的预紧。2月16日更新：对板锁止片进行了最终调整，并更新了渲染。最终模型加载为“Clamp 60”stl、stp和原生AutoCAD DWG文件。享受了这一挑战，祝所有参与的人好运
