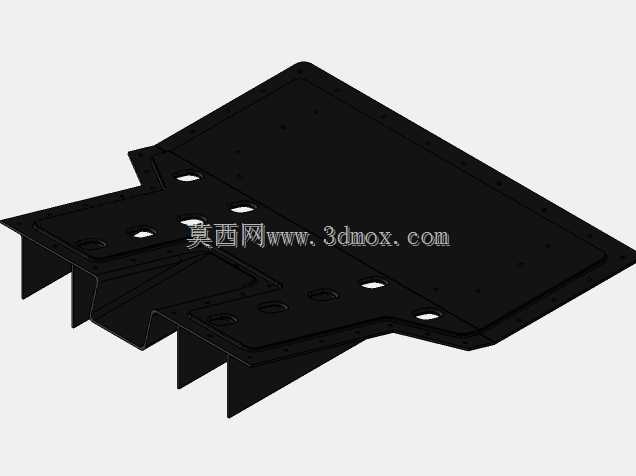

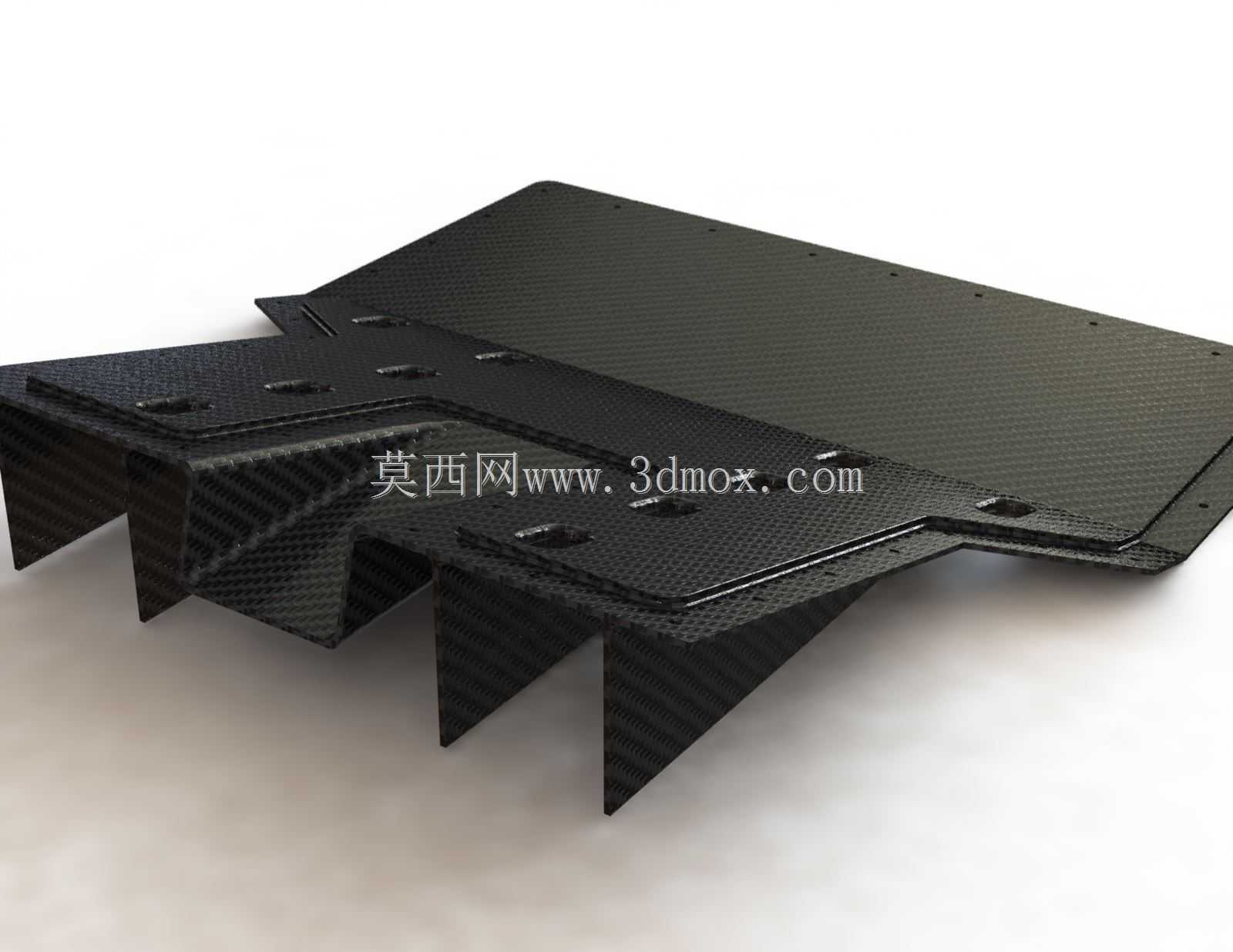

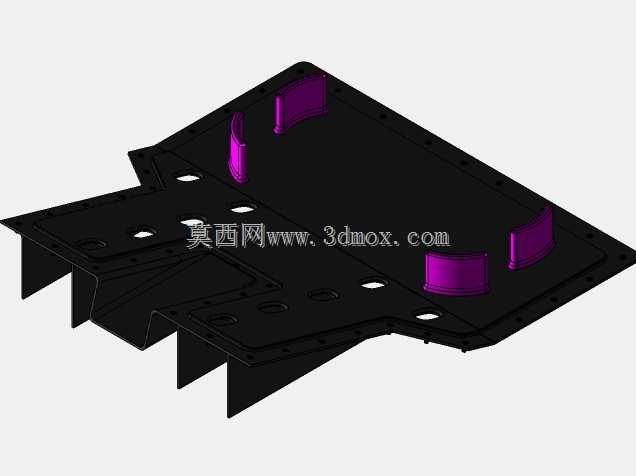

赛车底盘碳纤维后扩散板结构设计

该扩散板是应用于方程式赛车底盘后部的核心空气动力学部件，主要安装在赛车底盘尾部与后保险杠下方的衔接区域，是赛车底盘空气动力学套件的关键组成部分，直接影响赛车高速行驶时的下压力表现与底盘气流疏导效率。在实际赛事应用场景中，扩散板的核心作用是梳理底盘下方快速流过的气流，通过截面渐变的流道结构将底盘下方的高速低压气流有序导出至车身后部低压区，避免底盘气流在尾部形成紊流与气流分离，以此在赛车底部形成持续稳定的负压区，大幅提升轮胎与地面的抓附力，减少高速过弯与直线加速时的车身升力，提升整车行驶稳定性。

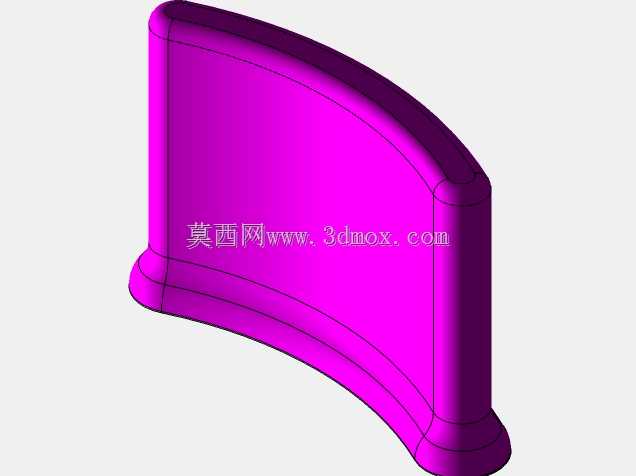

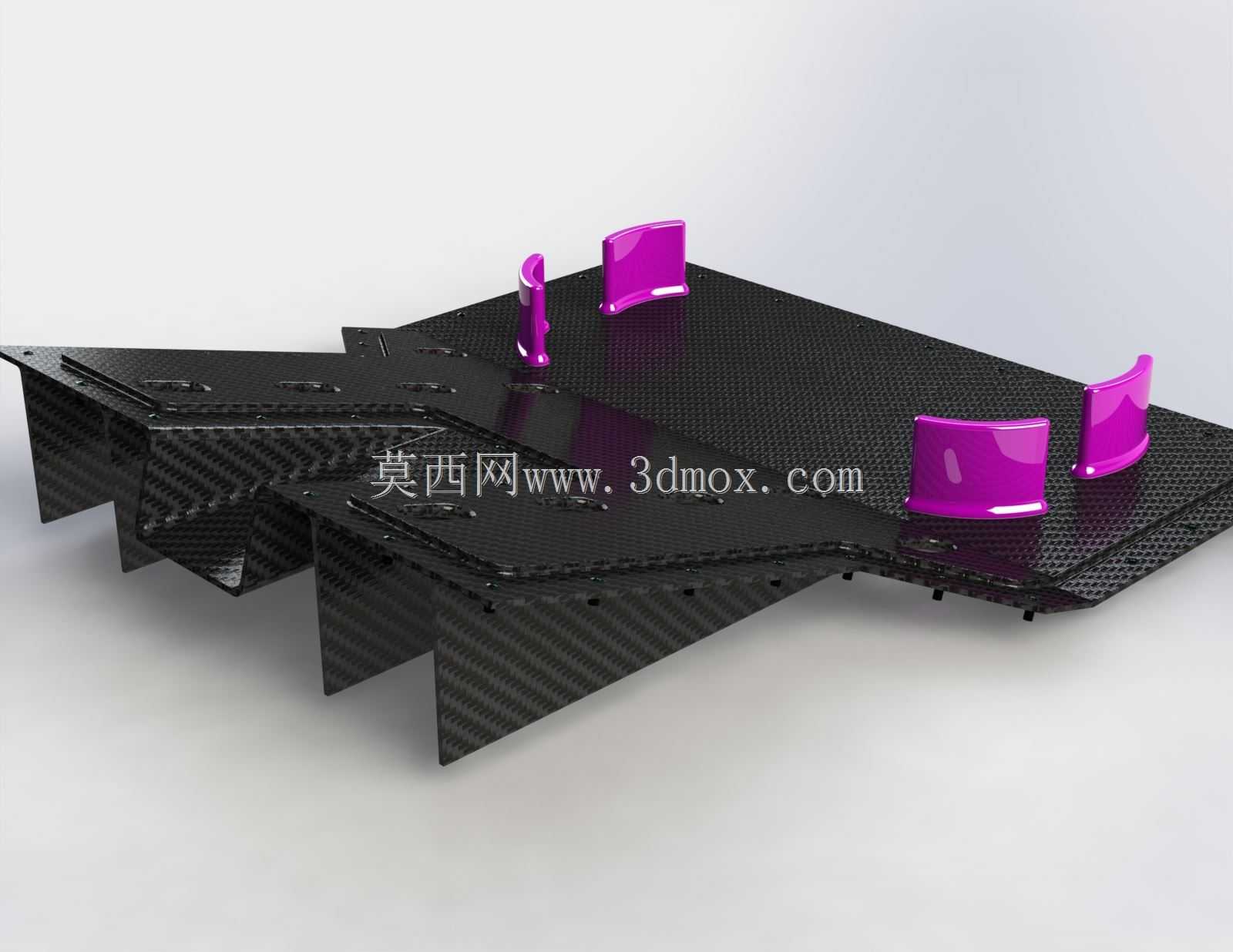

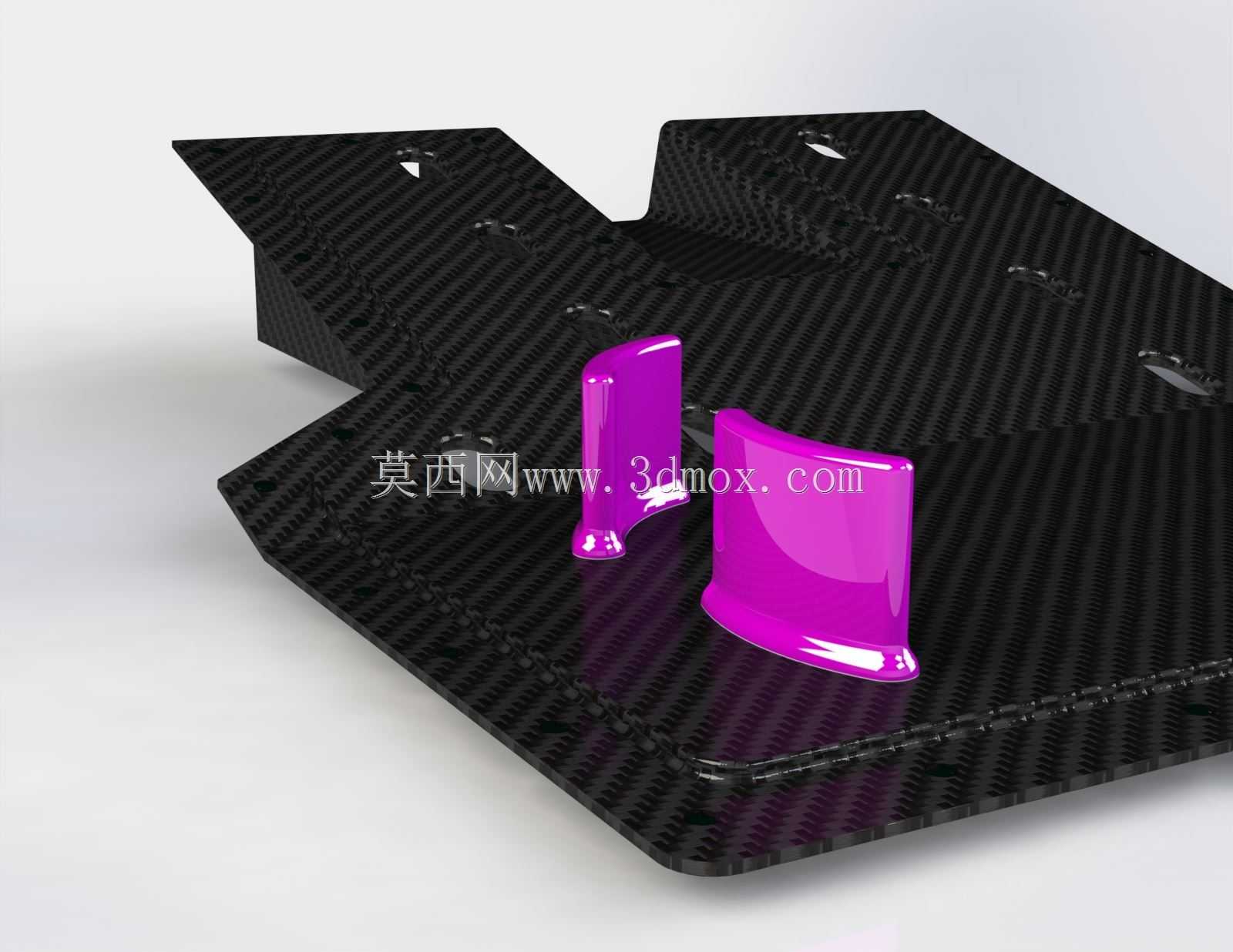

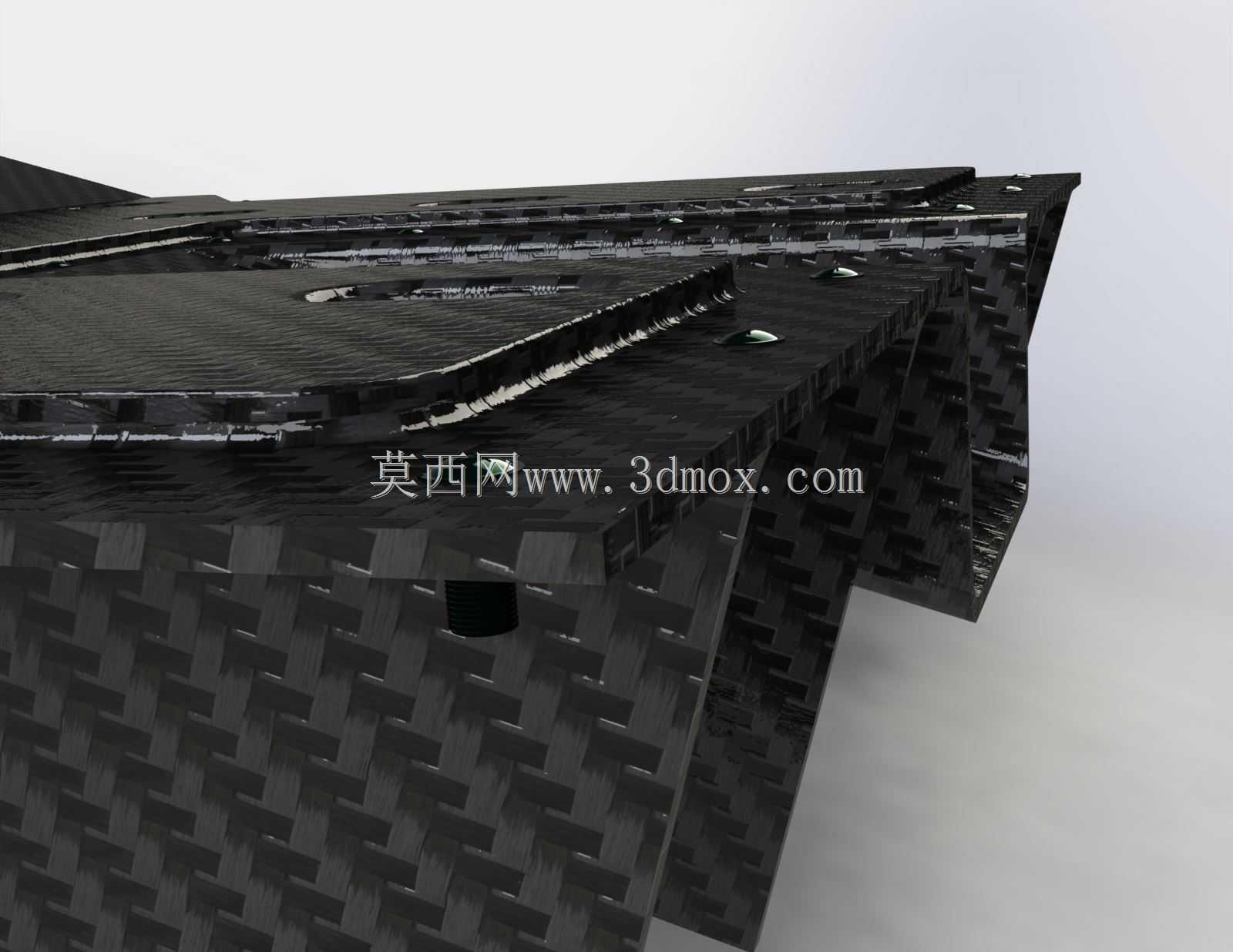

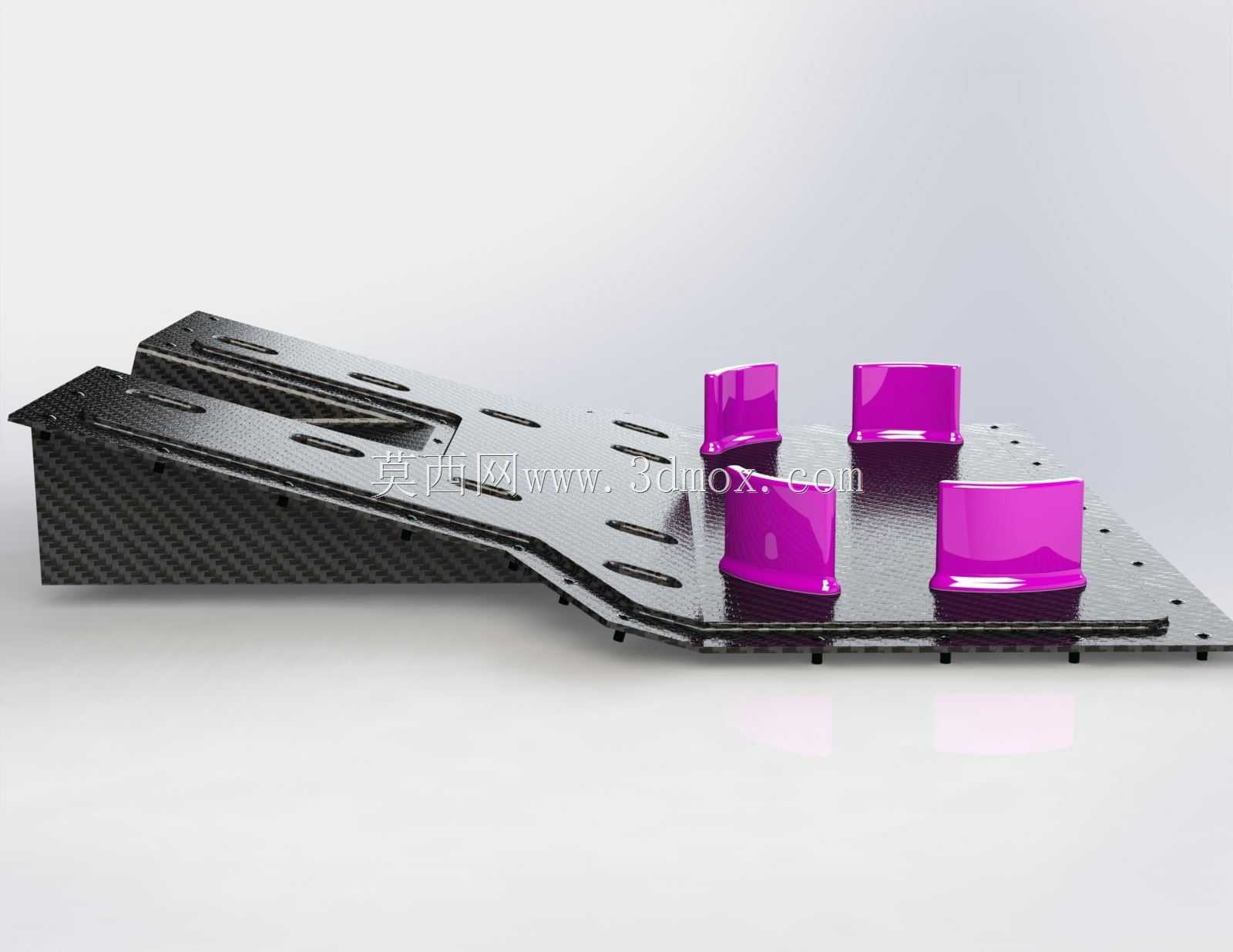

从功能特性来看，该扩散板采用多流道分隔式结构设计，主体为一体化碳纤维复合板材成型，表面带有碳纤维编织纹理，兼顾轻量化与结构强度要求，能够承受高速行驶时的气流冲击与路面碎石飞溅的剐蹭。板体上设置的多组紫色导流凸起结构，分别对应底盘不同位置的气流导出路径，能够对不同流速的底盘气流进行分层疏导，避免不同流速气流在扩散段相互干扰形成涡流，进一步提升气流导出效率。扩散板的安装边界完全匹配方程式赛车底盘尾部的安装点位，板体边缘带有预制的安装孔位与定位卡扣位，能够直接与底盘纵梁、后副车架的安装点对位固定，无需额外修改底盘原有结构，安装后板体与底盘底板完全齐平，不会形成额外的凸起结构干扰底盘气流的平顺流动。

在设计思路上，该扩散板遵循空气动力学文丘里效应原理，流道截面从底盘前部的窄缝入口向尾部出口逐步扩大，让气流在流经扩散段时逐步减速升压，平稳过渡到车身后部的大气压环境，最大化负压区的覆盖范围。板体上的分隔筋结构将整体扩散区域划分为多个独立流道，分别对应左右车轮内侧、底盘中央区域的气流路径，能够抵消车轮滚动带来的乱流干扰，保证各区域气流导出的一致性。凸起的导流块采用流线型曲面设计，边缘做了圆滑过渡处理，不会在自身结构后方形成气流分离，同时能够引导气流向指定的导出方向流动，提升扩散板整体的工作效率，适配赛车在不同行驶速度下的气流疏导需求，帮助赛车在高速工况下获得更稳定的空气动力学表现。
