机加工用可调式V型定位钻模夹具结构

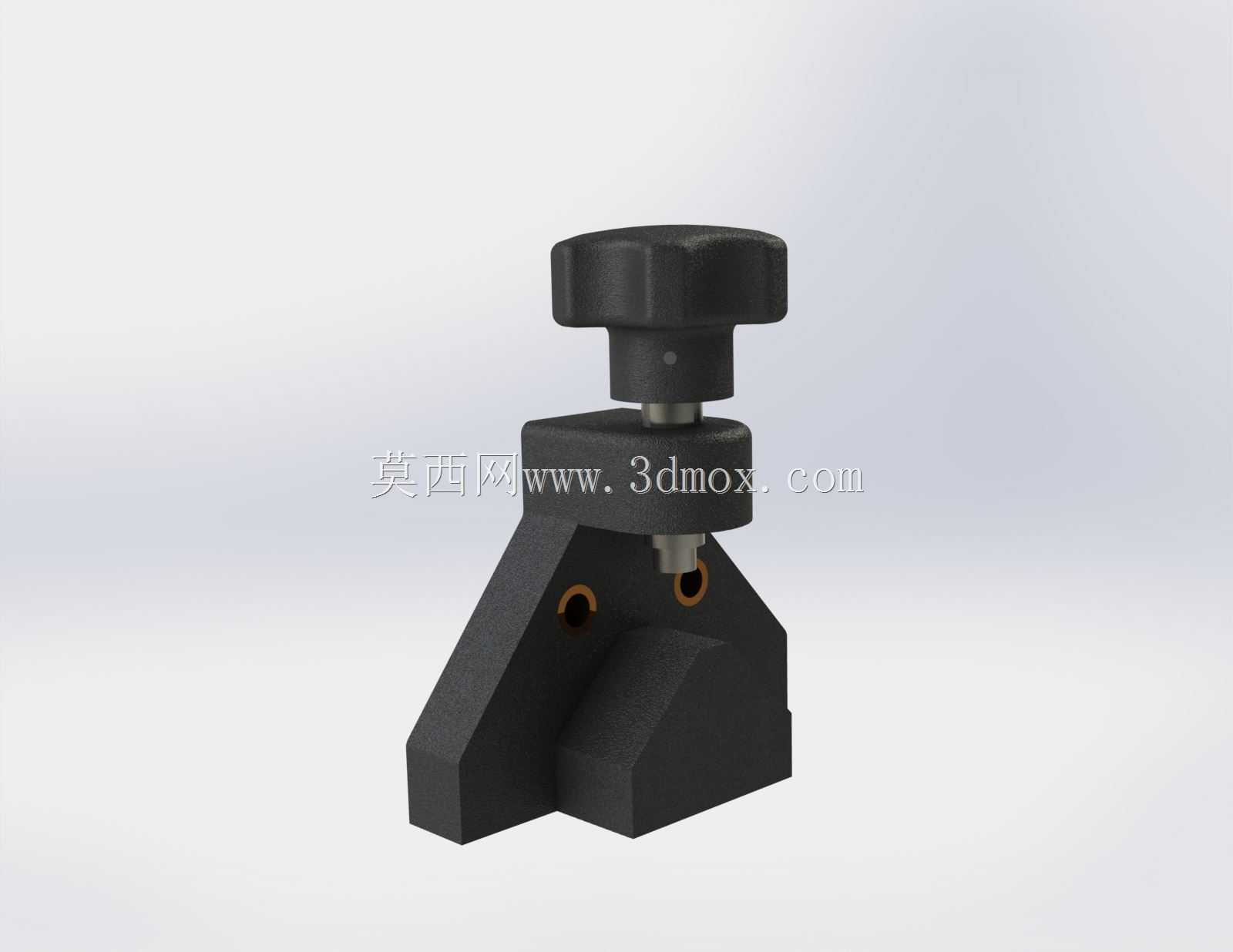

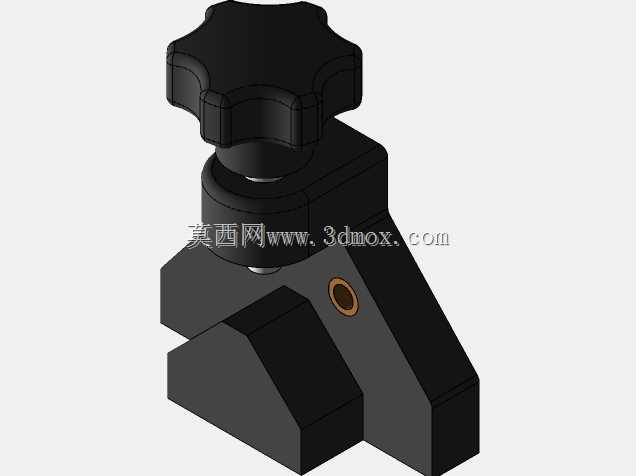

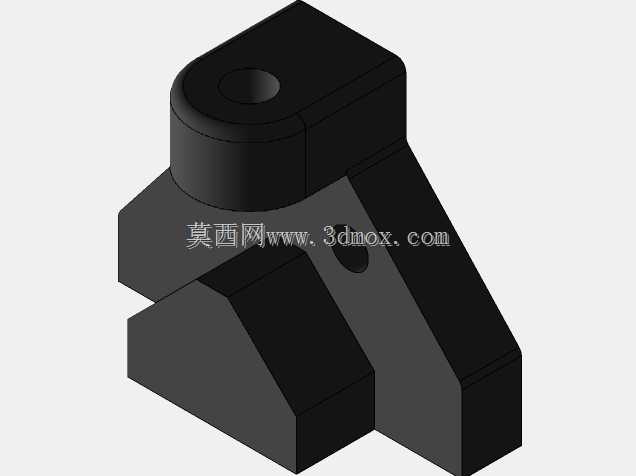

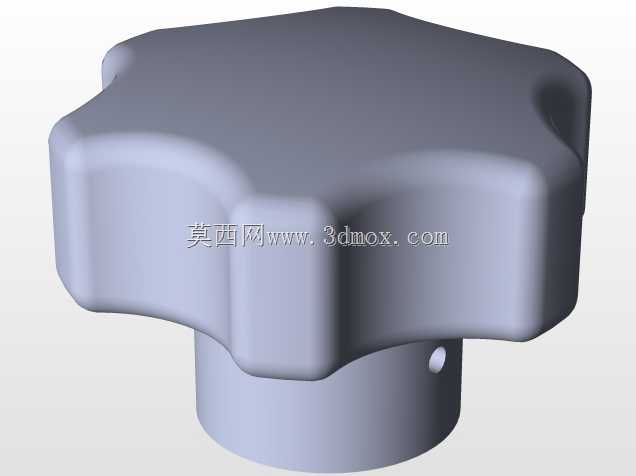

在常规机加工钻孔工序里，这类V型座钻模主要用来给轴类、小规格异型零件做钻孔定位，替代划线找正的传统操作，能把单工位装夹找正的时间压缩七成以上，批量加工时孔位的位置度一致性远高于手工找正的加工方式。整个夹具的主体是带90度V型支撑面的铸铁基座，基座的两个斜面上预留了锁紧螺栓的过孔，用来配合待加工工件的外轮廓做侧向顶紧，避免钻孔过程中工件受轴向钻削力出现位移或者偏转。顶部的旋钮式压紧机构采用梯形螺纹传动，相比普通细牙螺纹，梯形螺纹的牙型强度更高，反复装夹的磨损量更小，压紧端的压头做了可回转设计，接触工件表面时不会随螺杆转动刮伤工件已加工表面，压头的行程覆盖了常见小尺寸轴类、块状零件的装夹高度范围，不用额外更换压头就能适配不同装夹高度的工件。设计时优先考虑了车间现场的操作便捷性，整个夹具没有需要额外工具操作的锁紧部位，顶部旋钮和侧面锁紧螺栓都可以徒手操作，工人在钻床工作台旁完成单件装夹的时间不超过十秒，基座底部做了平整的安装基准面，能直接通过T型螺栓固定在台式钻床、立式钻床的工作台上，也可以配合平口钳做二次装夹，不会因为基准面不平导致钻套轴线与钻床主轴出现偏斜。钻套的安装位置做了偏心可调设计，松开钻套的锁紧螺钉就能微调钻孔中心到V型定位面的距离，适配不同直径工件上相同孔位的加工需求，不用重新制作整套钻模，能降低小批量多规格零件加工的工装制作成本。整个夹具的外部轮廓没有突出的尖锐棱角，日常存放和搬运时不会刮伤操作人员，所有活动配合面都预留了润滑脂加注的间隙，长期在车间多粉尘环境下使用也不会出现卡滞，侧面的锁紧螺栓采用内六角孔设计，即使长期使用出现磨损，也能快速更换标准件，不用对基座做二次加工修复。在实训教学场景里，这套夹具的拆分零件数量适中，装配关系清晰，能让初学者快速理解钻孔夹具的定位原理、压紧力的传递路径，以及工装设计里基准重合原则的实际应用方式，建模时完全按照实际加工的公差要求做了配合间隙的预留，装配后可以直接做运动仿真，验证压紧行程、锁紧范围是否符合设计预期，不会出现干涉问题。
