轻型平皮带水平输送设备结构设计

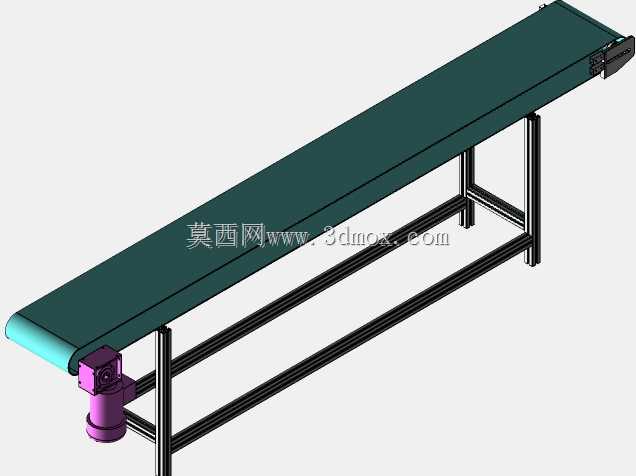

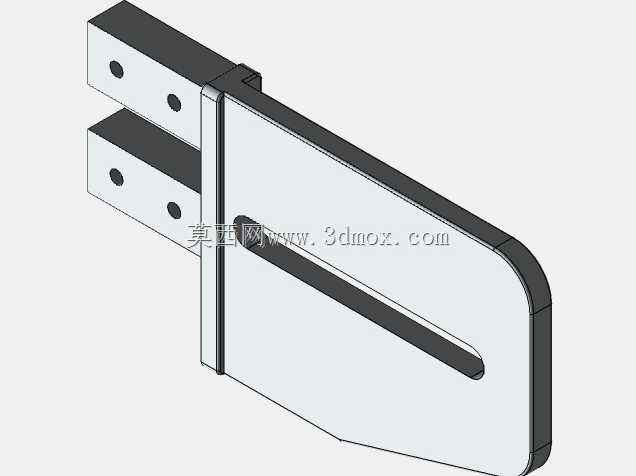

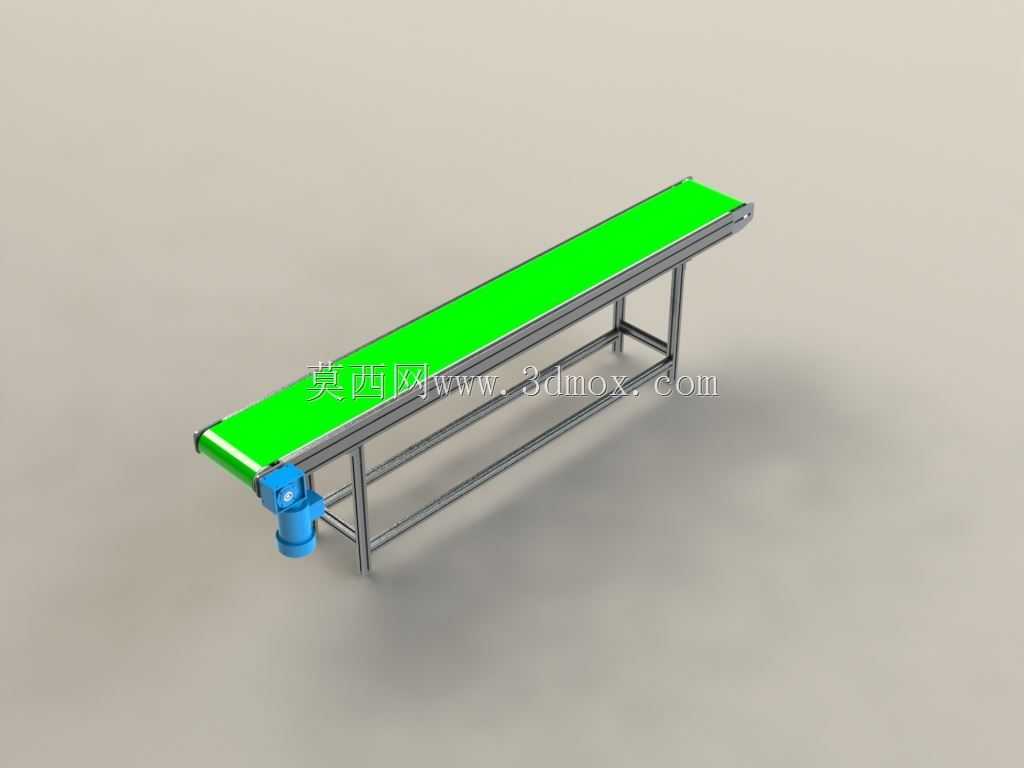

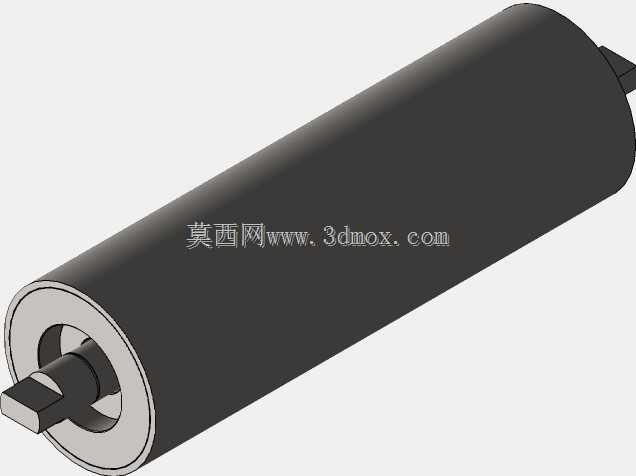

这款轻型带式输送设备主要面向零售门店、小型加工车间、电商仓储打包工位等轻载物料转运场景设计，可适配常规重量的箱装货品、袋装小件、包装成品的短距离水平输送需求，能够衔接不同工位的作业流程，减少人工反复搬运的劳作强度，提升零散物料流转的作业效率。设备采用水平布置的平直输送结构，整体机架采用方管型材焊接成型，框架结构做了对称受力设计，支腿采用垂直落地的支撑形式，底部预留了安装固定的孔位，可根据现场地面平整度做微调固定，保障设备运行过程中不会出现晃动偏移。输送面选用亮面绿色PVC平皮带，皮带表面平整摩擦力适中，既可以避免输送过程中物料打滑偏移，也能适配常规纸箱、塑料包装件等常见货品的接触需求，不会刮损货品外包装。驱动单元布置在设备的进料端侧下方，采用直连减速驱动的结构形式，驱动滚筒与皮带做了包胶防滑处理，可保障动力传递稳定，避免重载启动时出现皮带打滑丢转的问题，尾部设置了张紧调节结构，可通过调整尾部滚筒的前后位置，调整皮带的张紧度，补偿皮带长期运行产生的拉伸形变，避免皮带跑偏影响正常输送。设备整体宽度适配单人操作的作业边界，长度可根据工位间距灵活调整，两侧机架没有突出的尖锐结构，所有型材连接处都做了倒角处理，避免作业人员剐蹭受伤，设备整体高度适配常规站立作业的操作高度，无需额外搭建操作平台即可直接投入使用。设计过程中优先考虑了轻载场景下的实用性与易维护性，整体结构没有复杂的冗余部件，日常维护仅需定期检查皮带张紧度、清理皮带表面附着的杂物即可，驱动单元采用外置安装的形式，后期检修更换配件无需拆解整体机架，可大幅降低日常运维的成本与时间投入。设备的安装边界预留了足够的接线与操作空间，侧边可根据实际使用需求加装挡边、工作台面、扫码支架等附属配件，适配不同行业的个性化作业需求，既可以单独作为短距离转运设备使用，也可以多台拼接组成长距离的连续输送线，适配不同场地的布局要求。
