倾斜式谷物上料螺旋输送设备结构设计

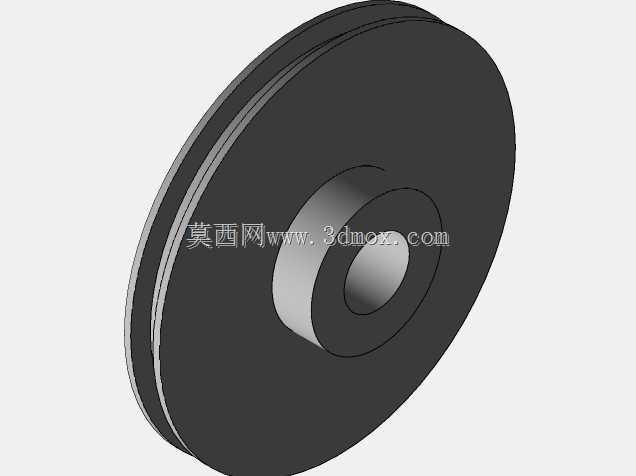

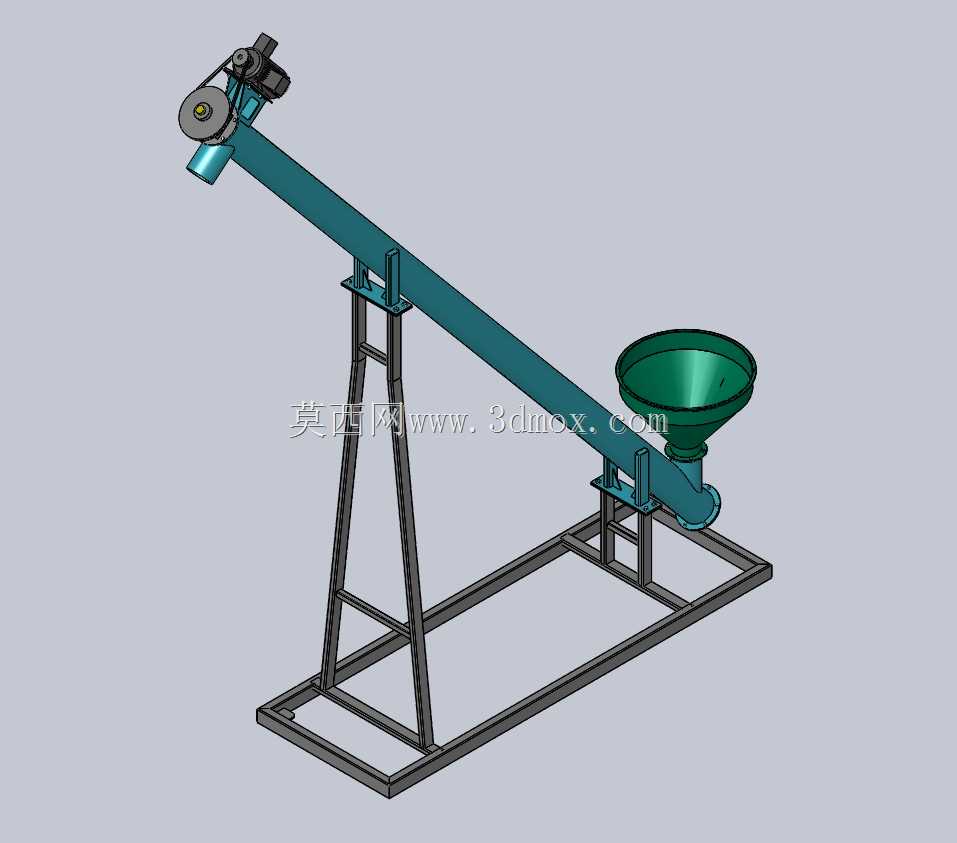

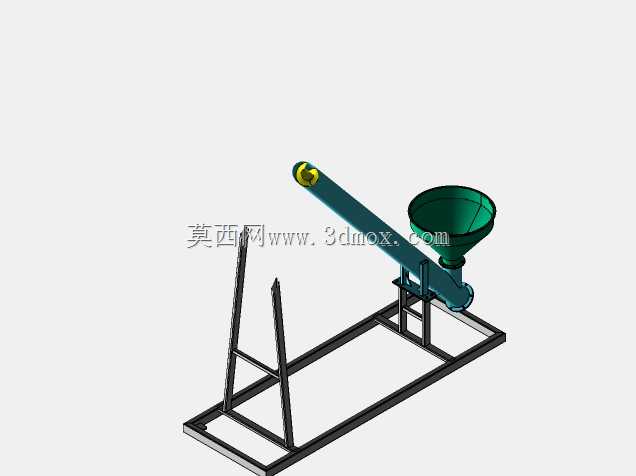

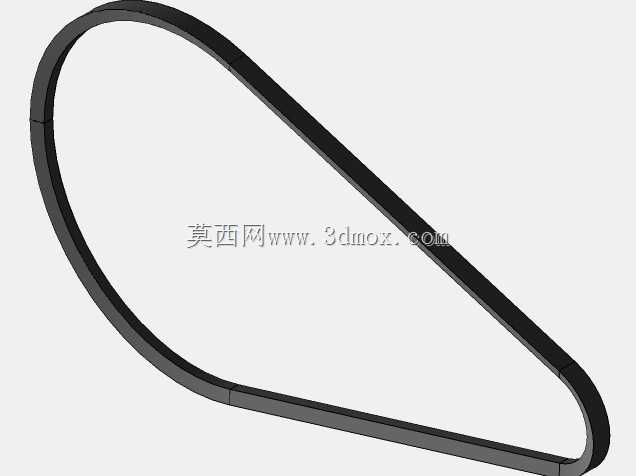

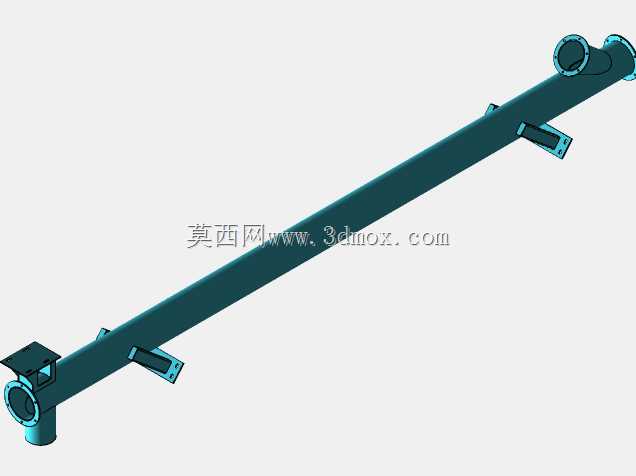

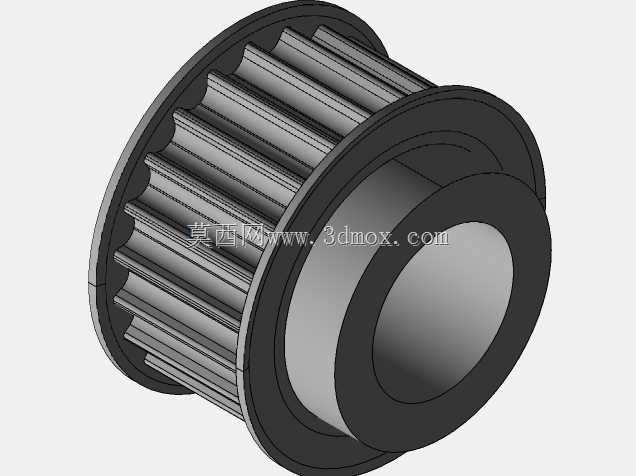

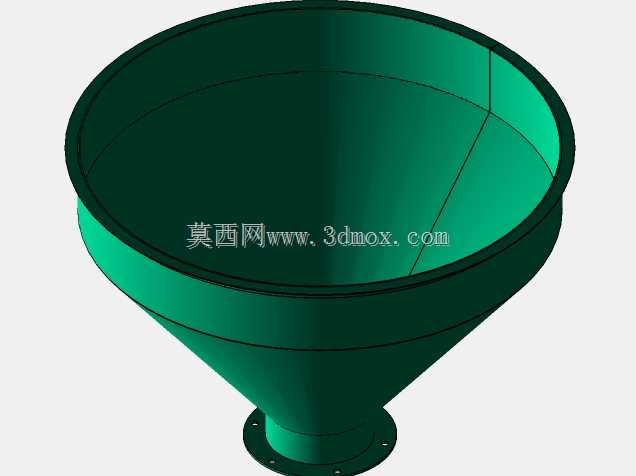

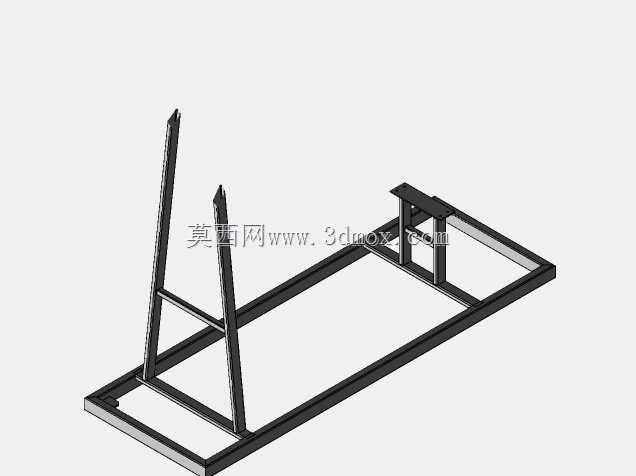

这款倾斜布置的螺旋输送设备，主要面向粮油加工、饲料生产、小型粮食收储站点的散状谷物转运场景，可完成从地面料堆到后续加工设备进料口的垂直高度提升与水平距离输送作业，适配小麦、玉米、稻谷、大豆等常见颗粒状粮食作物的短距离转运，替代传统人工上料的重体力劳作，大幅降低散料转运过程中的抛洒损耗与人力成本。设备整体采用倾斜安装布局，进料端设置大口径敞口受料斗，斗体做圆弧过渡设计避免谷物卡滞堆积，可直接承接人工倒料、皮带机来料或者小型铲车的低位喂料，喂料高度适配常规作业面的操作高度，无需额外搭建高位进料平台。输送段采用封闭圆管作为壳体，内部布置连续螺旋叶片，转动过程中依靠叶片推力推动谷物沿管腔向上移动，封闭结构可避免输送过程中谷物洒落、粉尘外溢，同时减少外界杂物混入物料的风险。驱动端布置在设备高位出料端，采用电机带轮减速传动结构，通过皮带传动实现过载缓冲，避免谷物中混入硬质异物时卡滞损坏驱动部件，传动结构外置便于日常维护检修与皮带张紧调整。设备支撑采用方管焊接的桁架式支架，底部为整体矩形落地框架，可直接放置在平整硬化地面上，也可通过地脚螺栓做固定安装，支架设置多道斜向加强筋保证倾斜输送段的结构稳定性，避免满载运行时出现晃动变形。设计过程中充分考虑谷物的流动特性，螺旋叶片与管壁预留合理间隙，既避免叶片刮蹭管壁产生异响与磨损，也防止间隙过大造成物料回流降低输送效率，倾斜角度匹配散粮的自然休止角，保证物料在输送过程中不会出现沿叶片下滑的情况，出料口做斜向切边设计，可顺畅对接后续料仓、提升机或者加工设备的进料口，避免出料时物料抛洒。设备整体安装边界紧凑，低位进料端贴近地面减少喂料抬升高度，高位出料端的高度可匹配常见小型加工设备的进料高度，整体框架宽度适配常规车间通道尺寸，便于在小型加工车间内灵活布置移位，无需复杂的安装基础即可快速投入使用。
