搭载EpplerE197翼型的航拍监视固定翼无人机

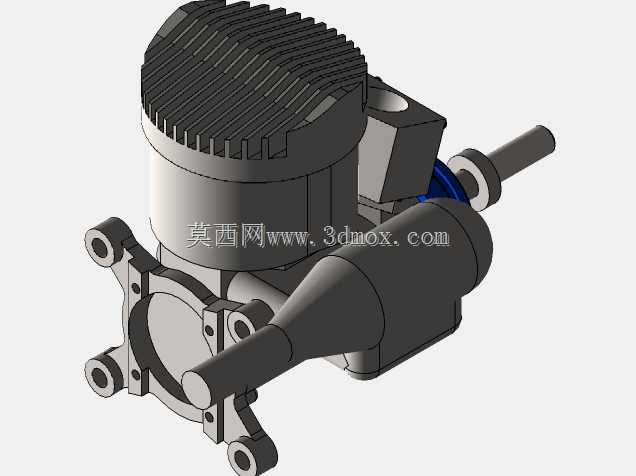

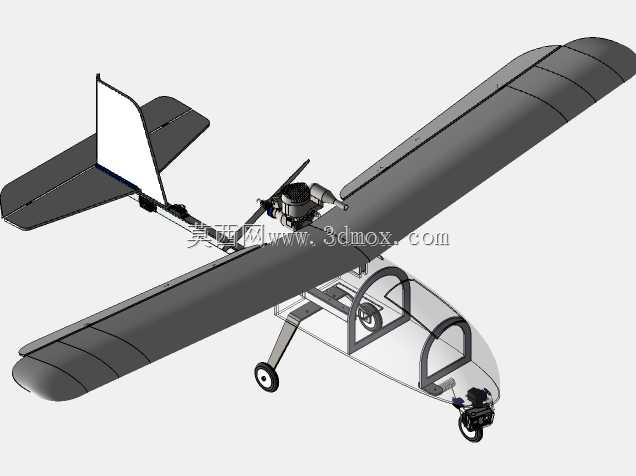

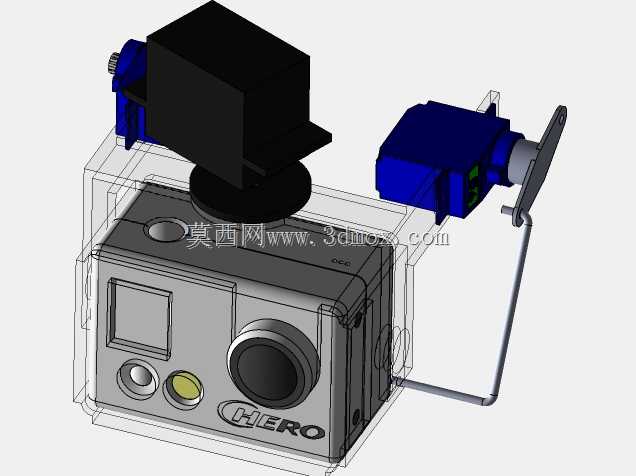

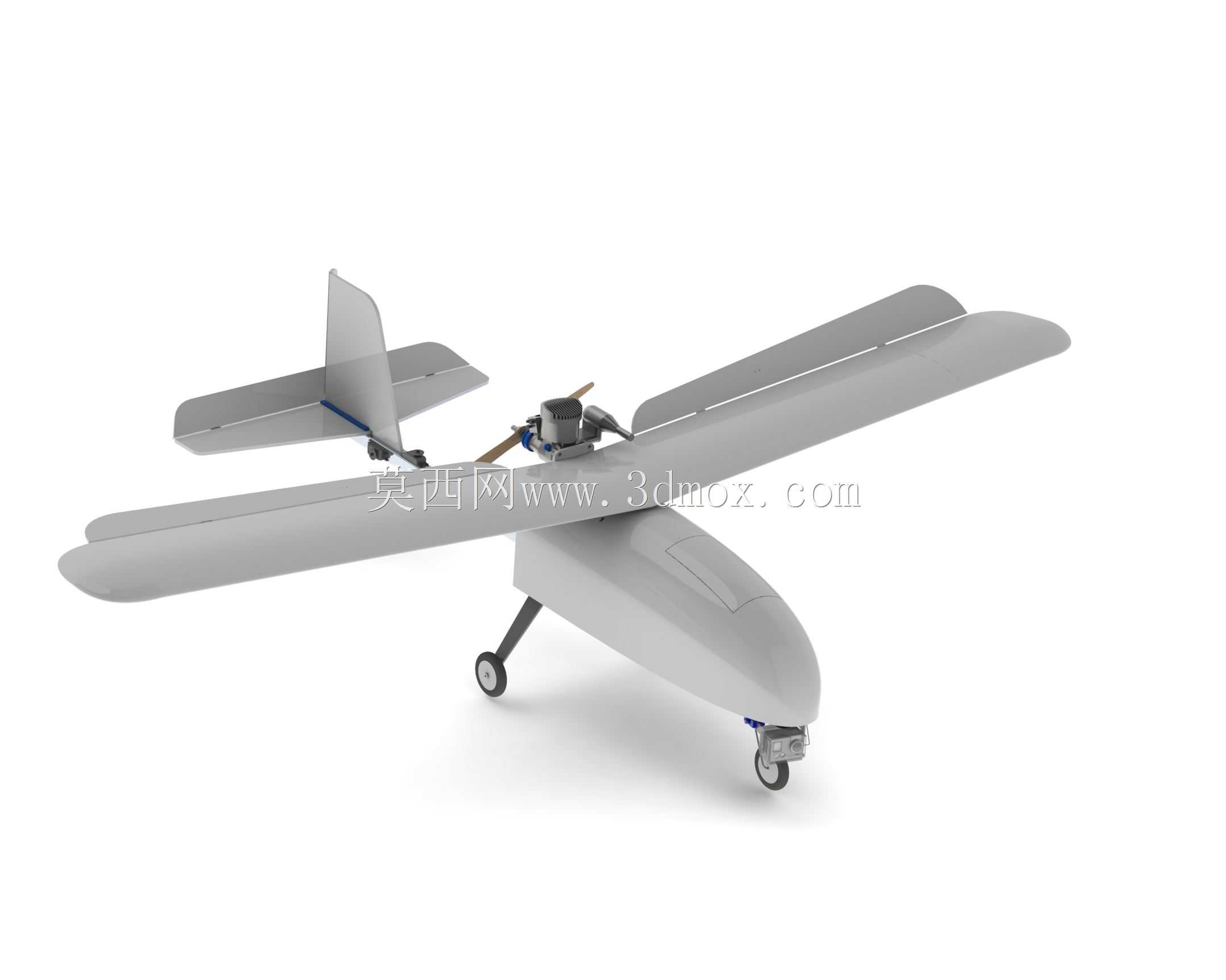

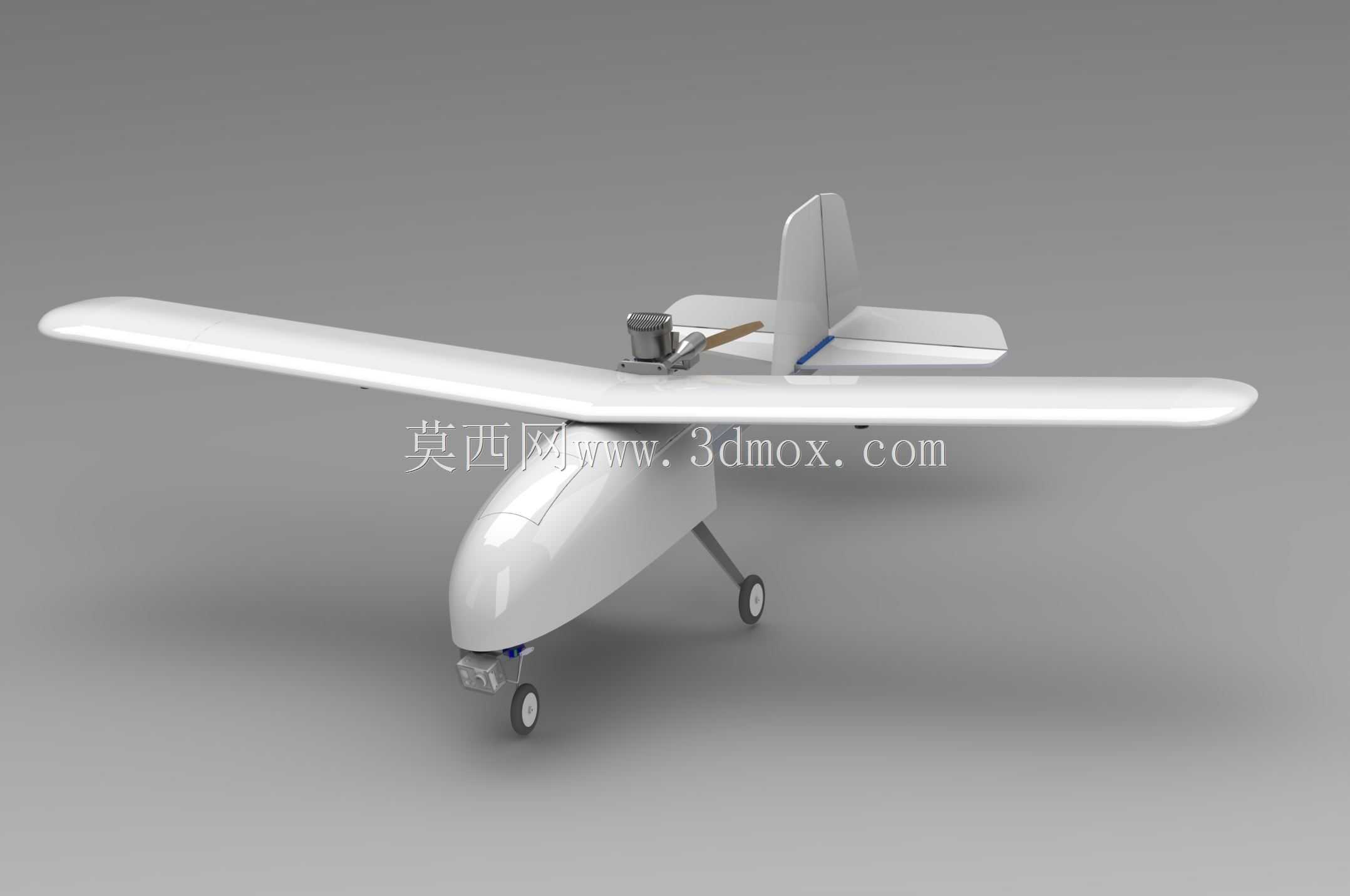

这款固定翼监视无人机主要面向低空民用侦察、小范围航测、户外巡检、应急现场航拍等应用场景，可在开阔郊野、作业厂区、灾害事发区域完成快速升空作业，相比多旋翼无人机拥有更长的留空时间与更快的巡航速度，能够覆盖更大的作业半径，适配需要长距离线性巡查、大范围区域快速摸排的使用需求。设备核心用途是搭载GoPRO Hero2运动相机完成空中影像采集，可将拍摄画面实时回传地面端，也可存储机载存储介质内供后续研判分析，能够完成边境线巡检、农林病虫害航查、电力线路巡线、搜救区域航拍、小型活动空中机位拍摄等实际作业任务。产品功能特性上，选用成熟的Eppler E197翼型作为主升力面，该翼型低速升阻比表现优异，在较低起飞速度下即可获得足够升力，对起降场地要求更低，仅需百余米平整硬质路面或草地即可完成滑跑起降，同时失速特性温和，低空作业时遇到紊流也能保持较好的飞行稳定性，降低操作门槛与炸机风险。动力系统采用前置单螺旋桨拉进式布局，电机安装于机头上方位置，既避免螺旋桨气流干扰机头下方搭载的相机拍摄视野，也能让整机重心更容易配平，配合后置常规尾翼布局，俯仰与航向操纵效率充足，飞行姿态控制精准。起落架采用后三点式设计，两个主轮布置于机翼下方重心靠前位置，尾轮安装于垂尾下方，结构简单重量轻，滑跑时方向稳定性好，能够适应简易跑道的起降冲击，同时起落架高度经过精准计算，既保证螺旋桨旋转时不会触地，也给机头下方的相机预留了充足的安装与俯仰转动空间，避免起降过程中相机磕碰地面。设计思路上优先保障作业可靠性与易维护性，机身采用流线型圆润截面设计，尽可能降低飞行阻力，内部预留了充足的设备舱空间，可容纳飞控、电池、图传模块等机载设备，机翼与机身采用快拆结构设计，外场作业时可快速拆解收纳，放入便携运输箱内转场，无需复杂调试即可再次组装起飞。外形尺寸方面，整机翼展控制在1.8米左右，机身长度约1.2米，机翼弦长从翼根到翼尖平滑过渡，既保证机翼内部有足够空间布置舵机与走线，也不会让整机尺寸过大导致运输不便；安装边界上，相机挂载点位于机头下方重心正下方位置，预留了标准运动相机安装接口，可快速拆装更换拍摄设备，机翼下方也预留了扩展接口，可根据作业需求加装小型传感器、应急抛投模块等附加载荷，整机最大起飞重量控制在2千克以内，单人即可完成搬运、组装、起降全流程操作，无需复杂地面辅助设备。
