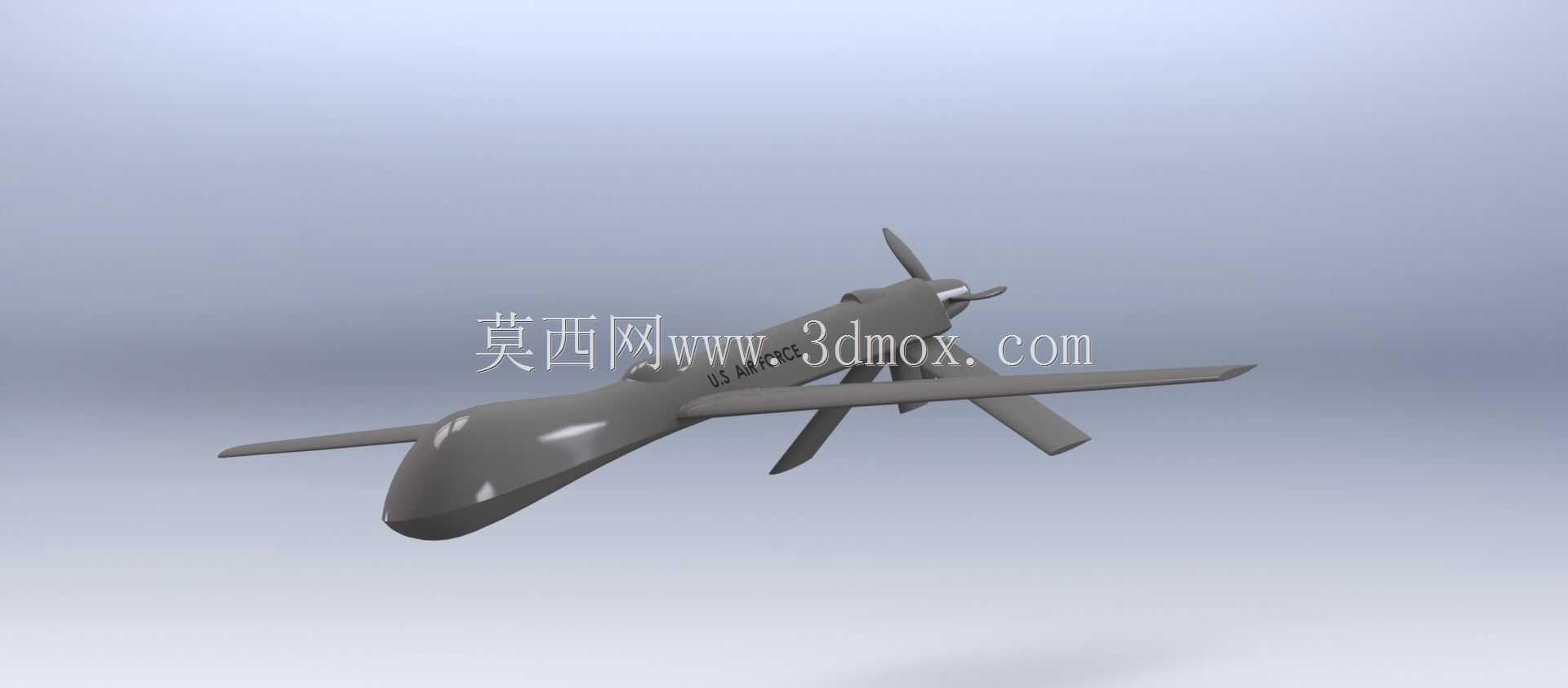

MQ-9捕食者长航时察打一体无人机外形建模

本次建模还原的MQ-9捕食者无人机，是中空长航时察打一体无人机的典型代表，其核心应用场景覆盖边境巡逻管控、广域战场侦察监视、时敏目标精确打击、灾害现场空中勘测等多个领域，既可以承担军用领域的持续态势感知任务，也可在民用场景中完成大范围地理测绘、火情监测、应急通信中继等作业。该机型的实际用途区别于小型消费级无人机，可在数千米高空连续执行数十小时的任务，无需频繁起降补给，能够在任务区域保持长时间的存在，为指挥端提供连续稳定的实时信息，同时可挂载精确制导武器，对发现的高价值目标实现即时打击，大幅压缩从发现目标到完成处置的响应链路。从产品功能特性来看，该机型采用大展弦比中单翼、V型尾翼、尾部推进式螺旋桨的气动布局，这种布局设计能够在低速巡航状态下获得极高的升阻比，有效降低飞行过程中的燃油消耗，支撑长航时作业需求；机头位置的隆起结构用于搭载卫星通信天线与多光谱光电侦察设备，可实现全天候的目标探测与识别，机身中部设置的挂点可根据任务需求搭载不同的任务载荷，兼顾侦察与打击的双重功能。在设计思路上，本次建模完全围绕实机的气动外形逻辑展开，首先确定机身的流线型主体轮廓，保证机头到机尾的曲面顺滑过渡，减少飞行过程中的气动阻力；其次匹配大展弦比机翼的安装角度与位置，确保整机的气动焦点与重心位置匹配，满足飞行稳定性要求；尾翼采用V型布局设计，在保证航向与俯仰操纵效率的同时，相比常规尾翼能够进一步降低结构重量与飞行阻力；尾部的螺旋桨与动力舱段做了一体化的曲面衔接，避免出现突兀的结构断点影响气动表现。从外形尺寸与安装边界来看，建模还原的实机翼展超过二十米，机身长度约十一米，整机高度在三点五米以内，机翼与机身采用翼身融合的过渡设计，没有突出的棱角结构，挂点位置预留了足够的载荷安装空间，不会在飞行过程中与机身、尾翼产生干涉，尾翼的安装位置避开了尾部螺旋桨的气流扰动区域，保证操纵面的工作效率不受动力气流的干扰，起落架采用可收放式的布局设计，巡航状态下收入机身内部，进一步降低整机的气动阻力，所有曲面的曲率变化都严格匹配实机的气动设计要求，既保证了外形的还原度，也能够为后续的气动仿真、展示演示提供准确的模型基础。
