六旋翼碳纤维多旋翼飞行器结构设计

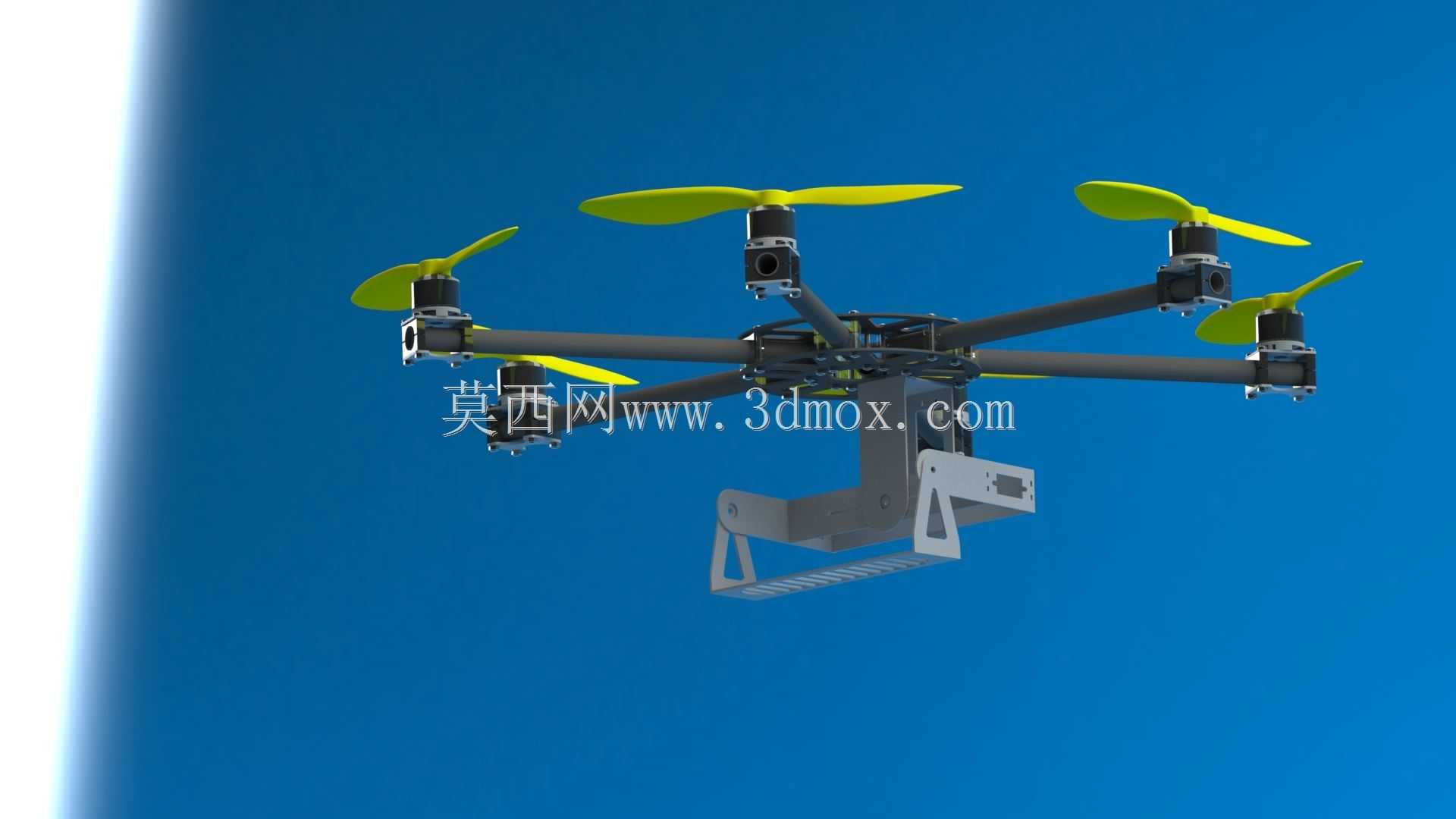

这款六旋翼碳纤维多旋翼飞行器，主要面向低空航拍、小范围场地测绘、轻载荷物资短途投送、户外应急巡查等民用作业场景，可适配不同功能挂载完成对应作业任务，相比同规格四旋翼机型拥有更强的动力冗余与飞行稳定性，即便单组动力出现异常也能维持可控姿态迫降，大幅提升作业过程中的安全系数。

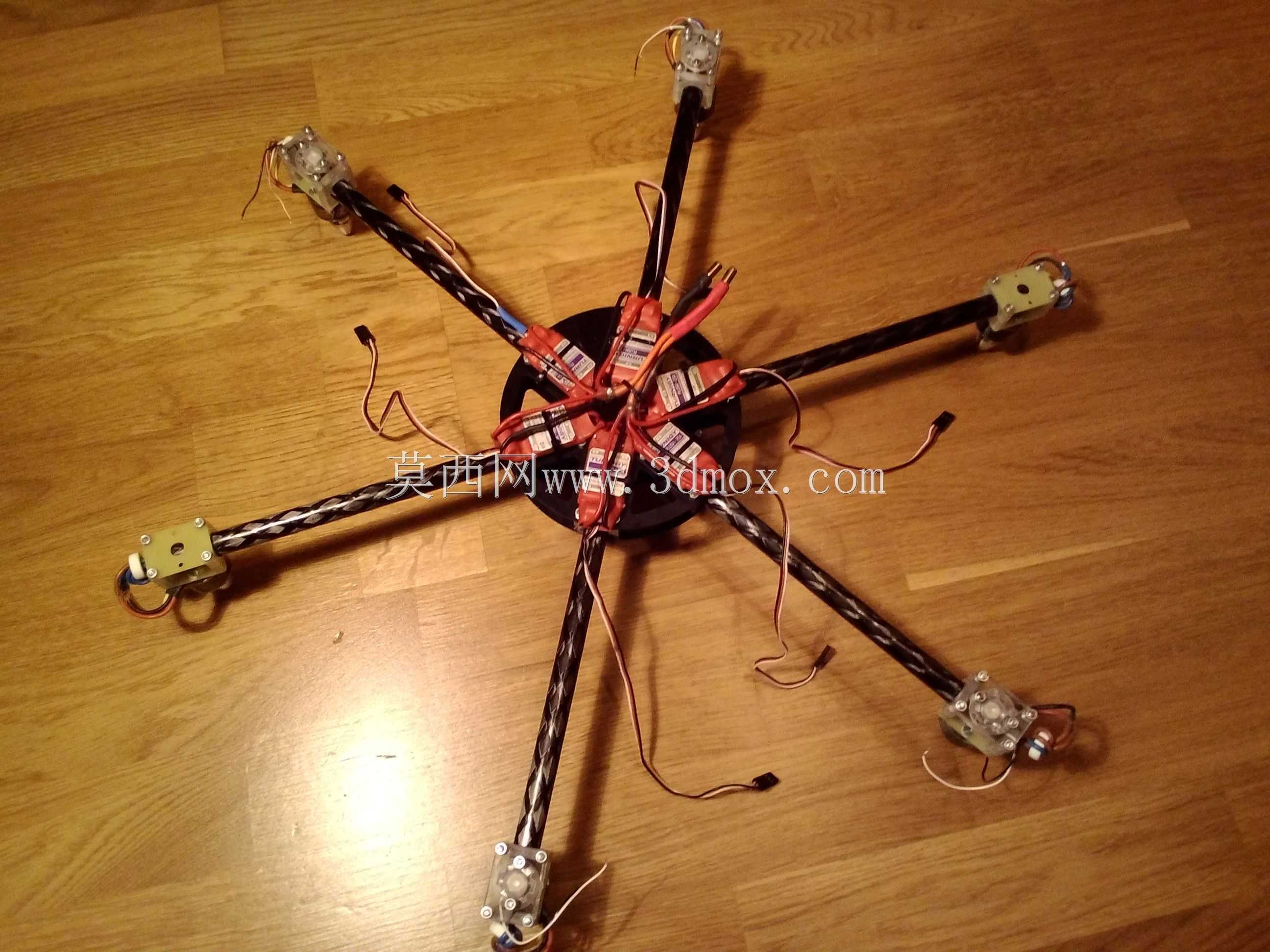

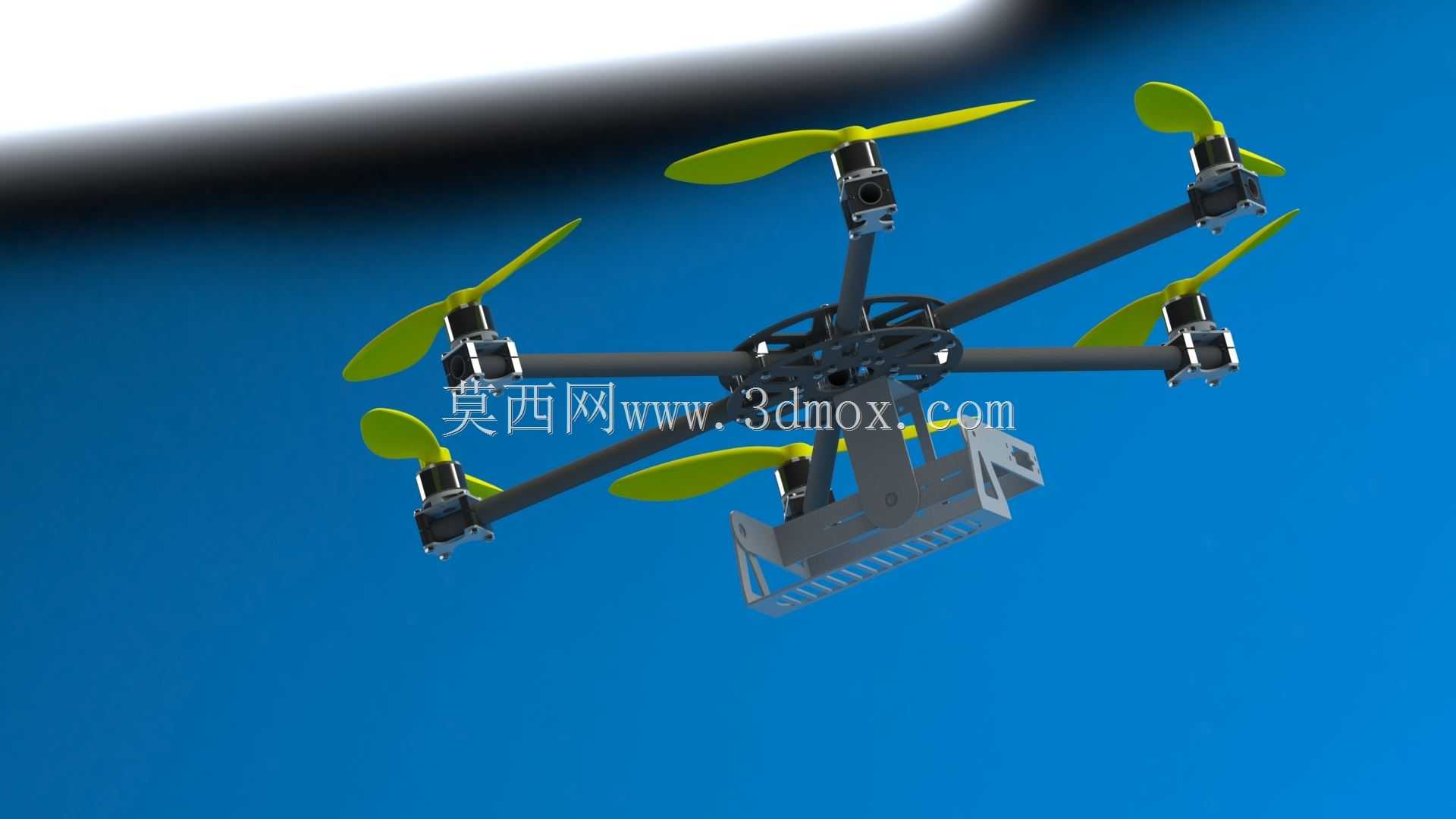

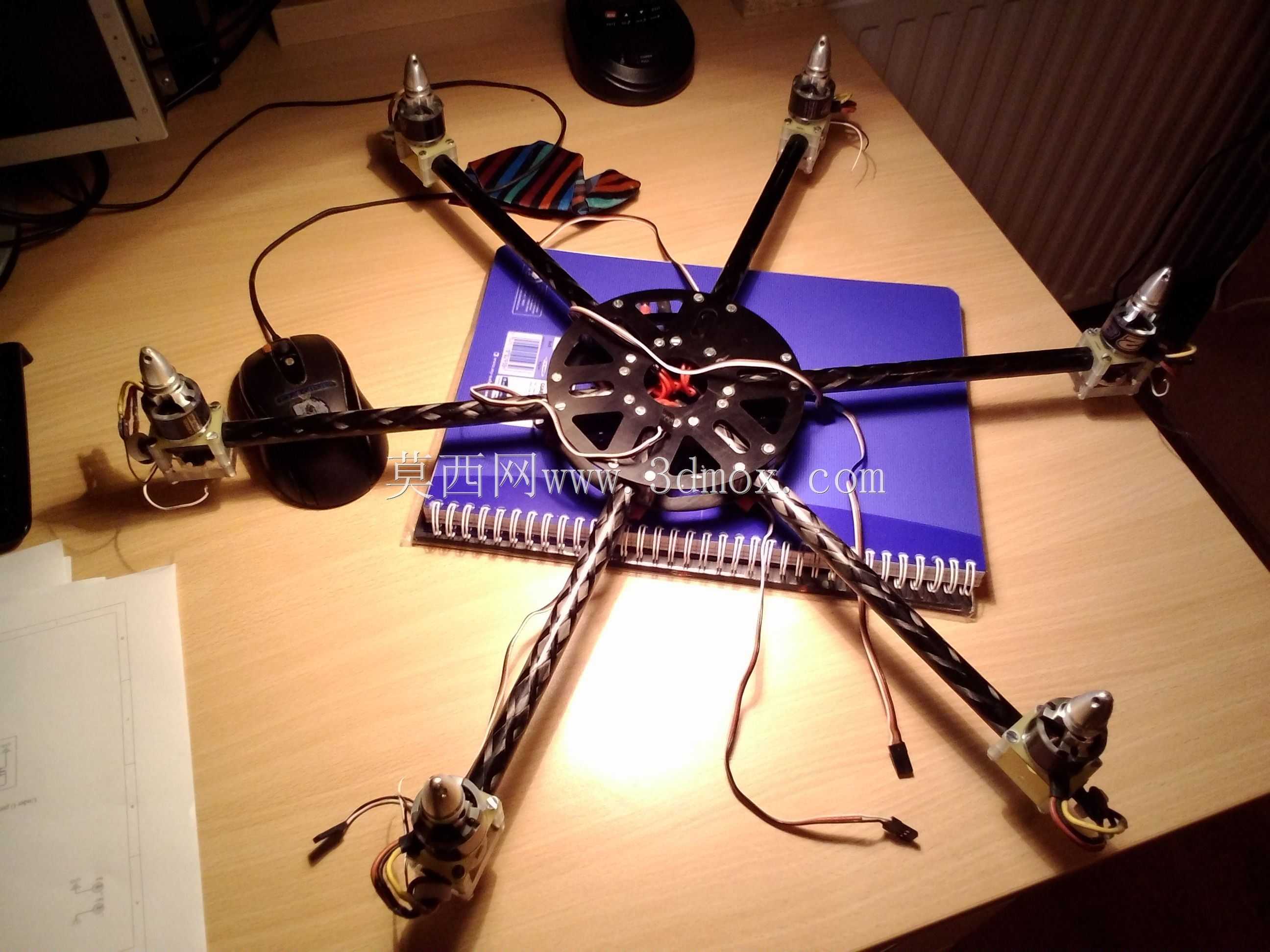

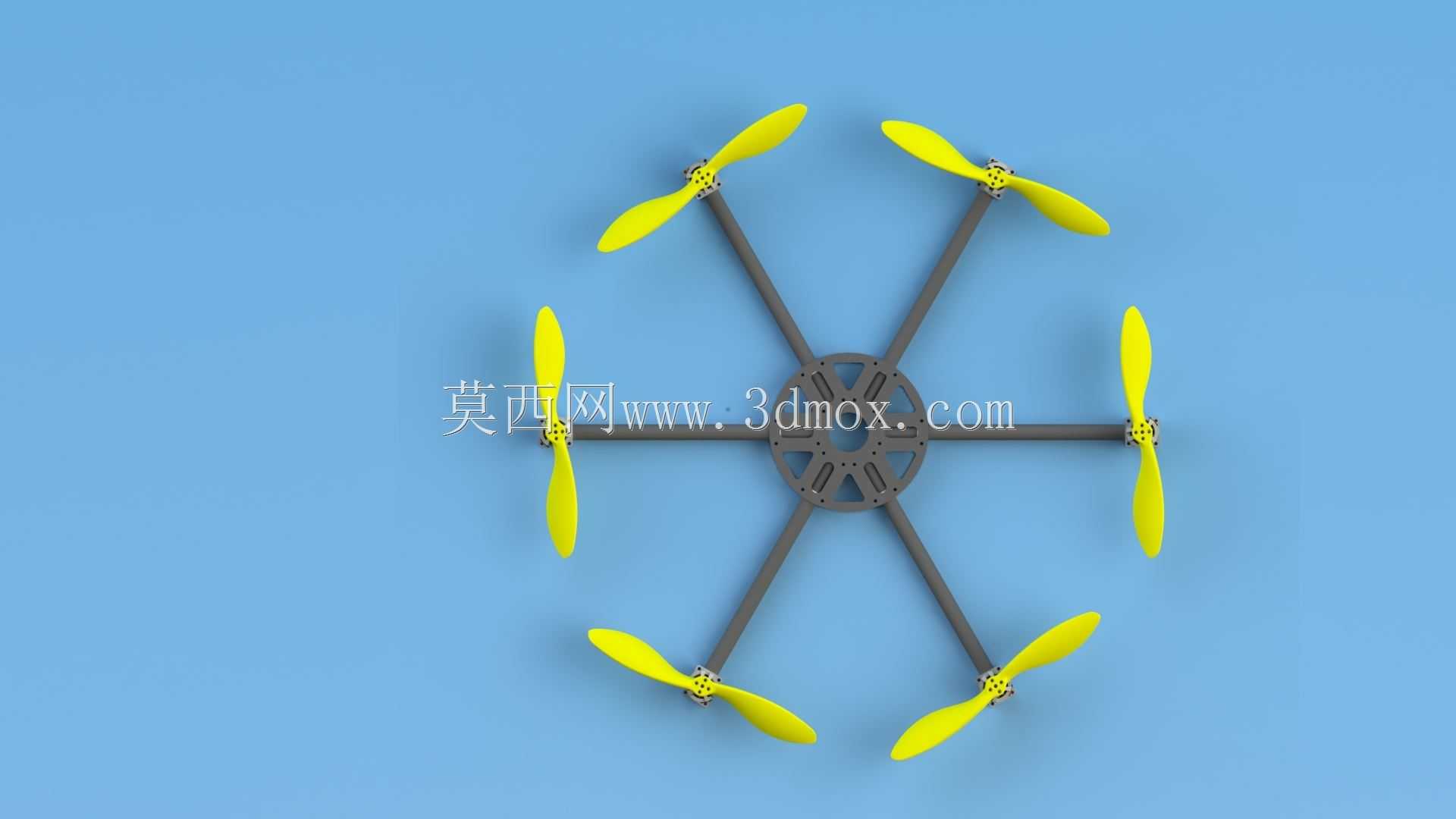

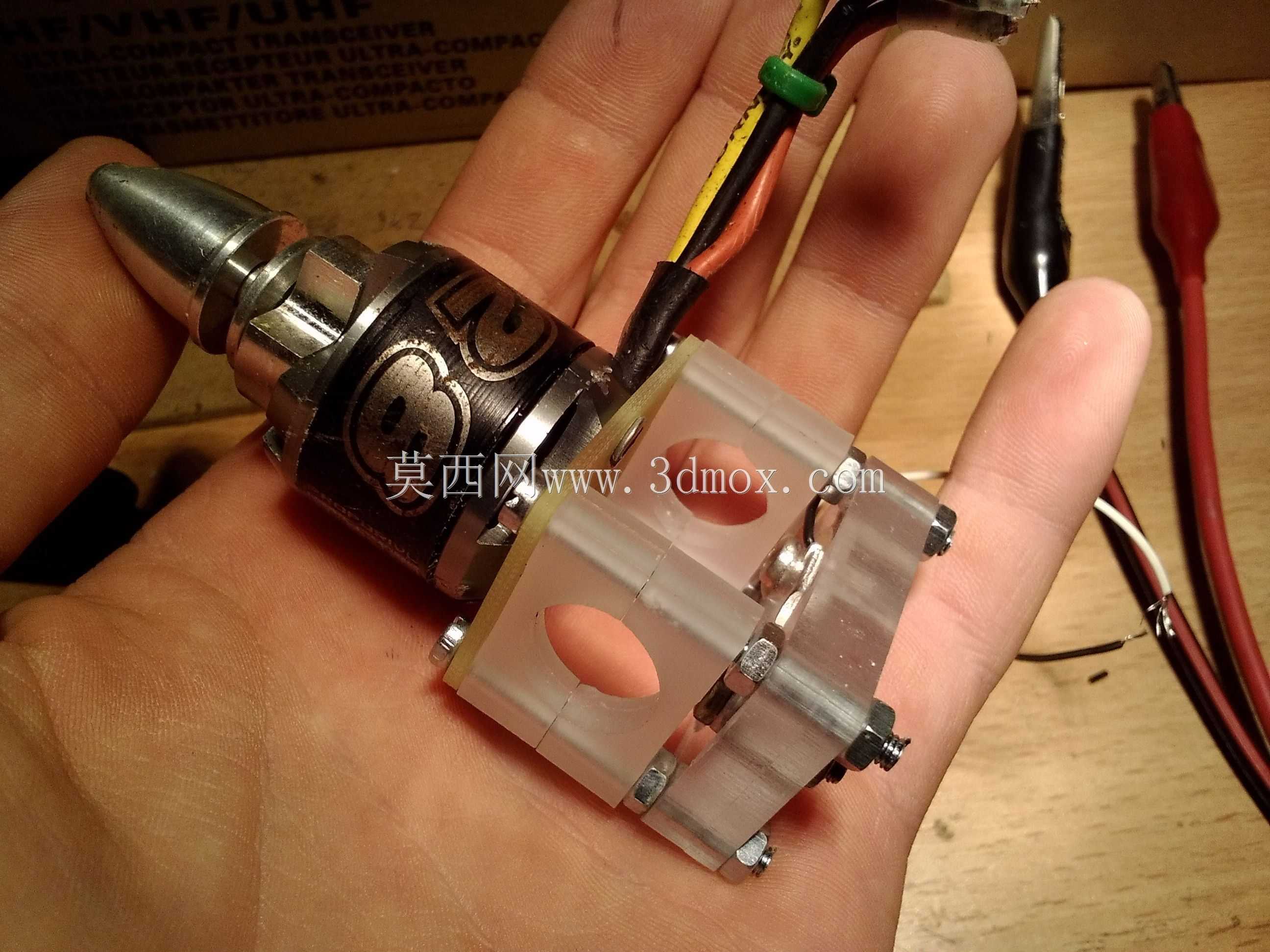

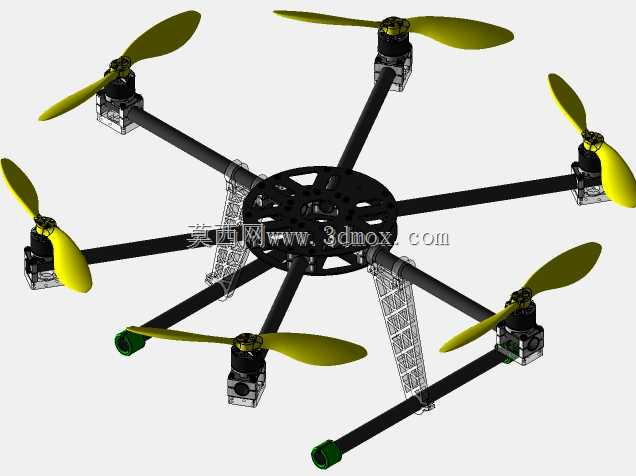

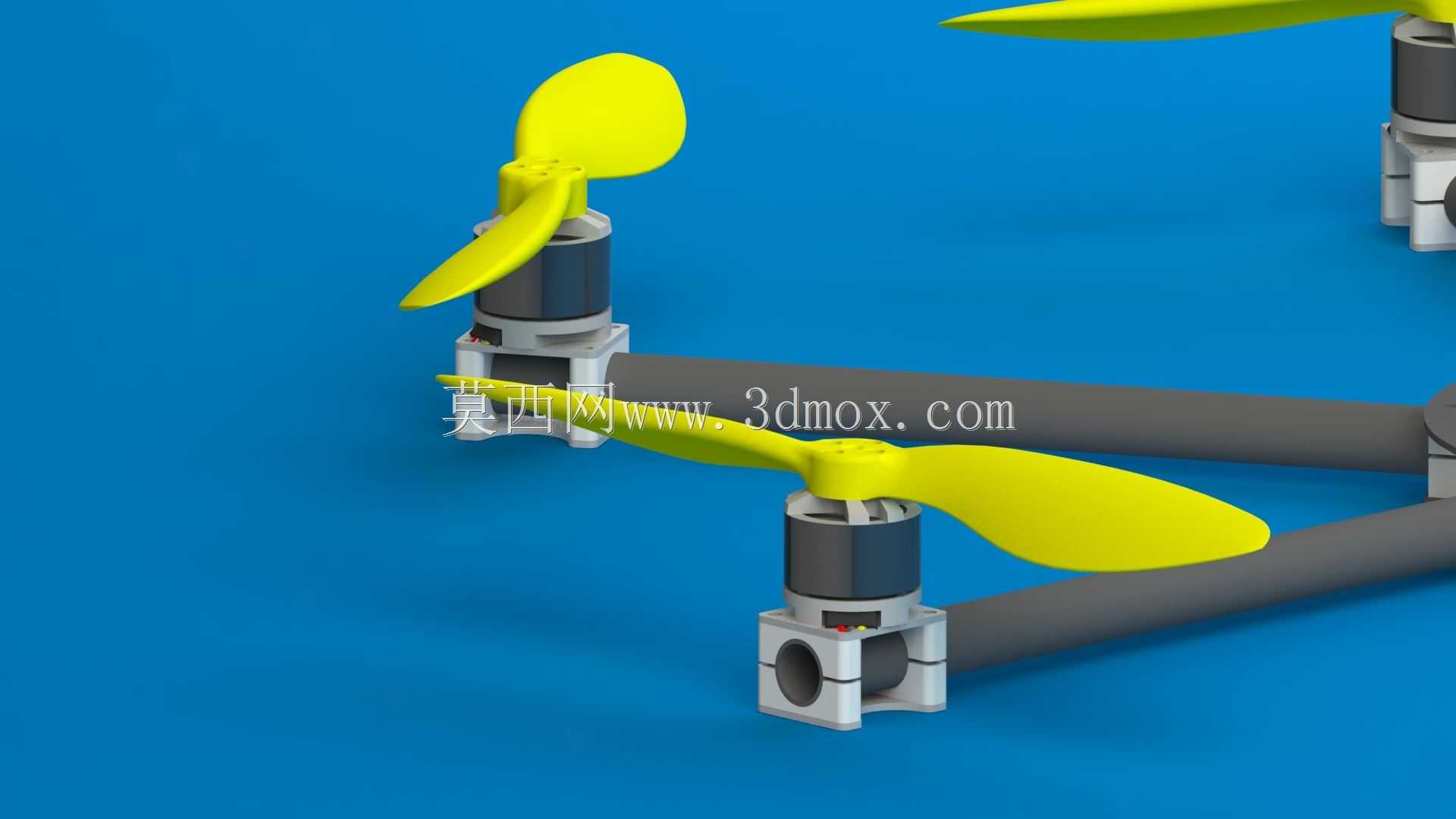

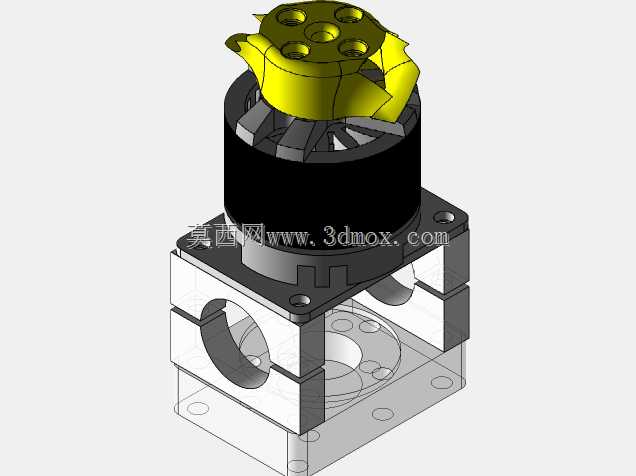

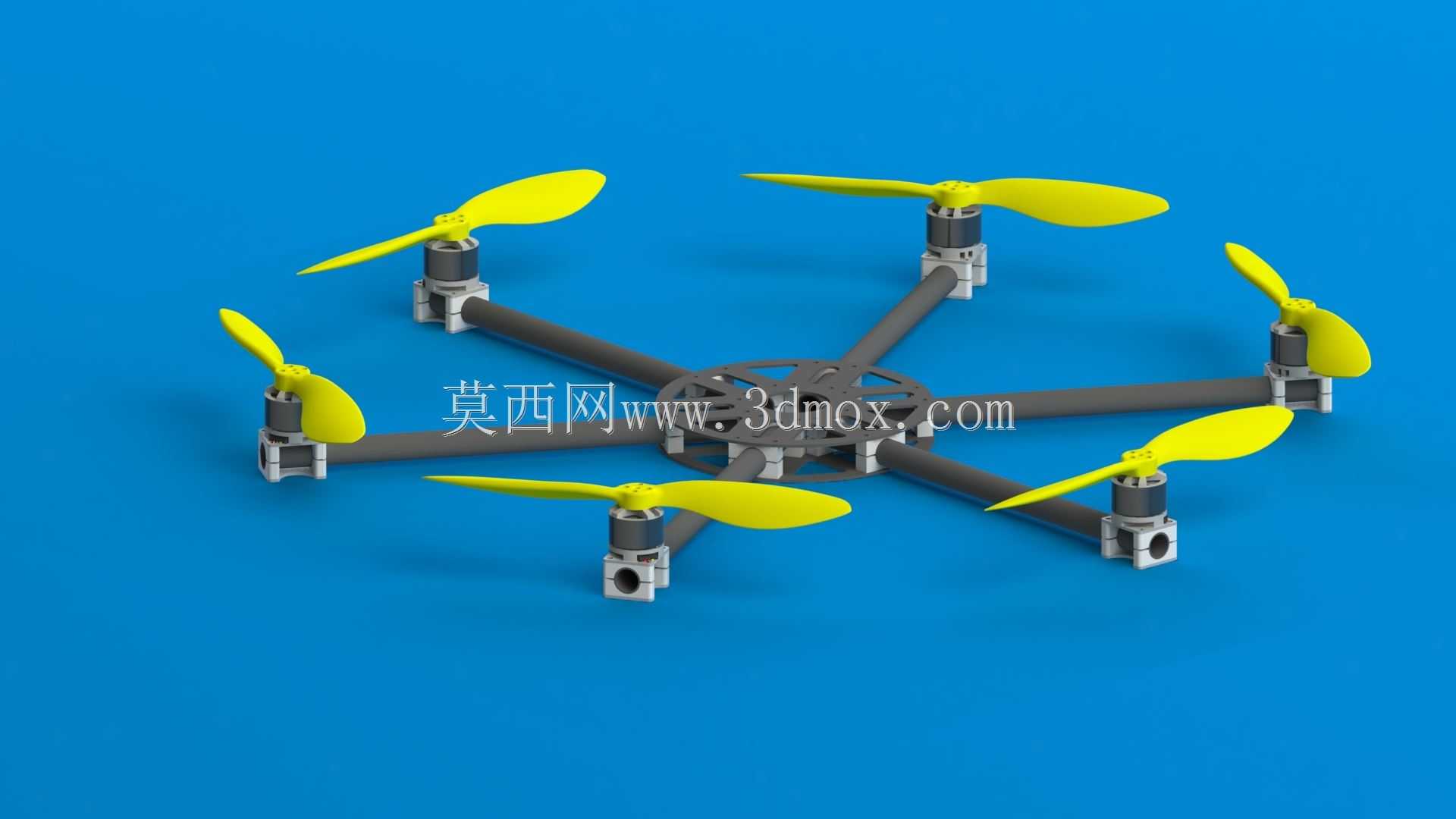

整机设计围绕轻量化与结构刚性的平衡展开，核心机架采用碳纤维材质打造，在保证结构抗扭、抗弯强度的前提下尽可能降低自重，机架本身重量控制在350克，整机起飞重量1550克，对角线轴距略小于550毫米，紧凑的尺寸既可以满足户外携带的便利性，也能在林间、楼宇间等狭小作业空间内灵活穿梭，不会因为尺寸过大出现通行受限的问题。动力布局采用六轴均匀分布的设计，六组机臂从中心机架向外辐射延伸，每组机臂末端安装独立动力单元，搭配1200kv规格的驱动电机、8*4.7规格螺旋桨，配合25A电调与4S 5Ah规格的动力电池，单组动力最大输出功率可达286W，充足的动力储备可以承载运动相机、小型测绘模块、轻量化应急物资等挂载，满足不同场景的作业需求。

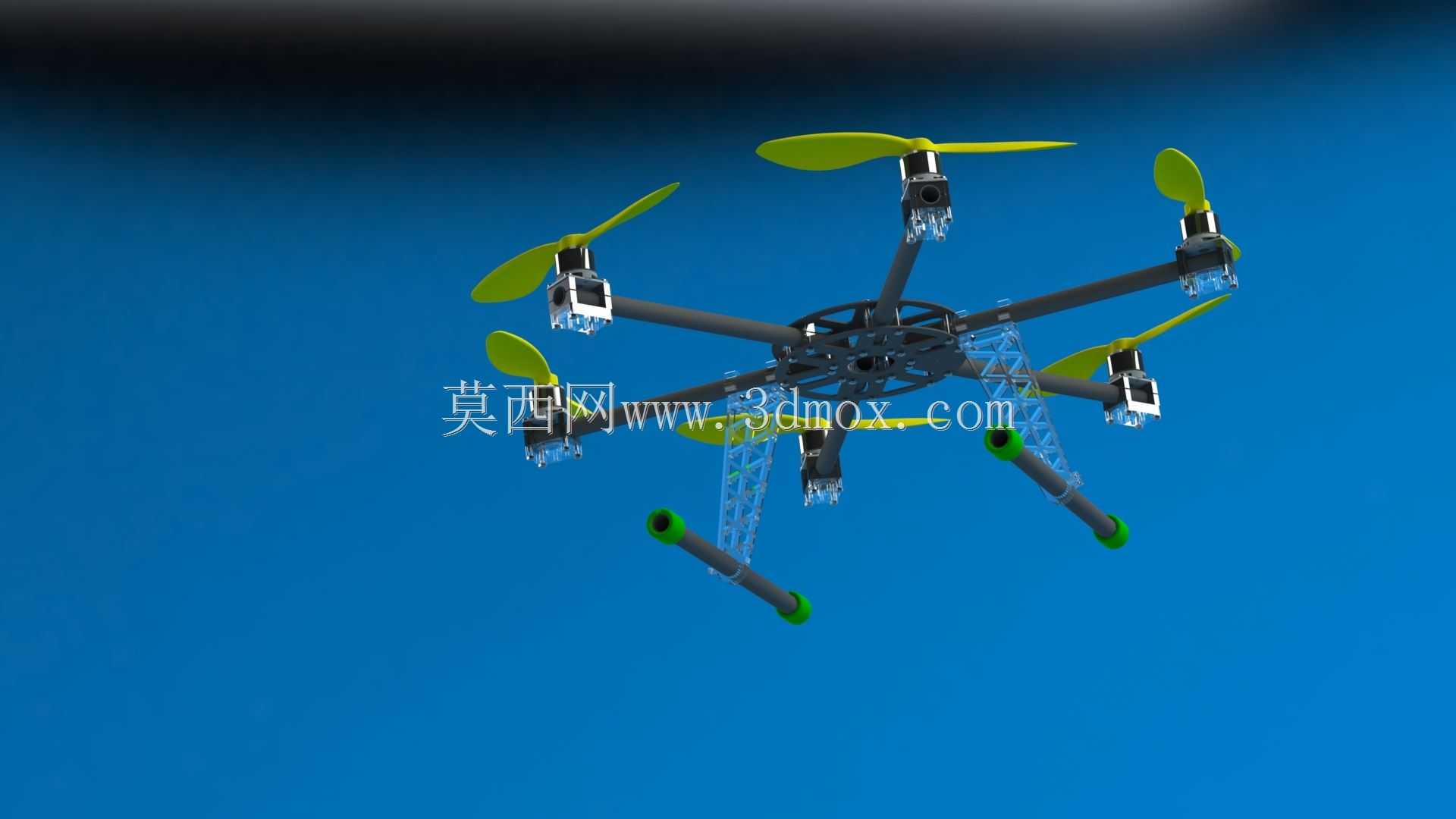

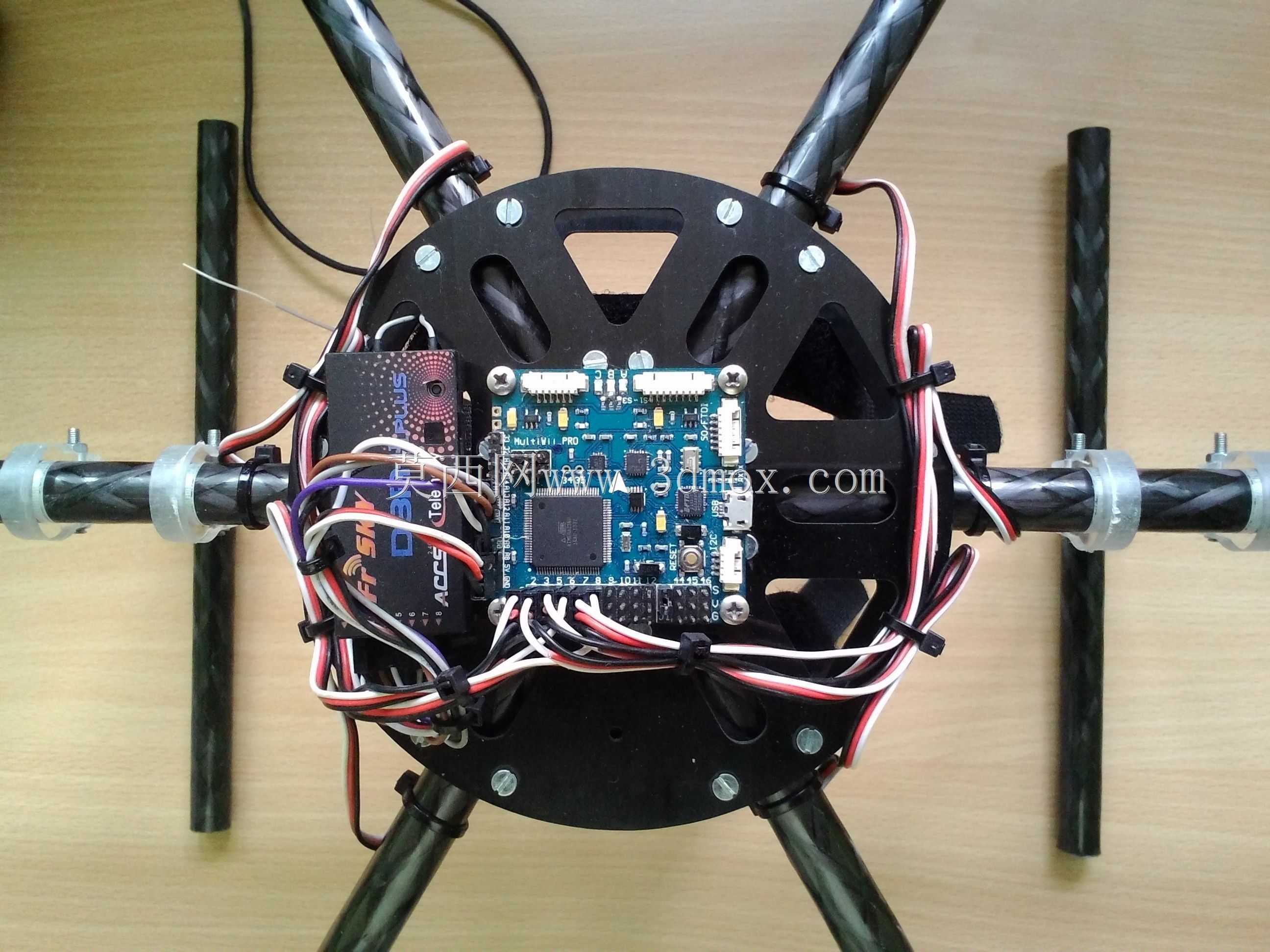

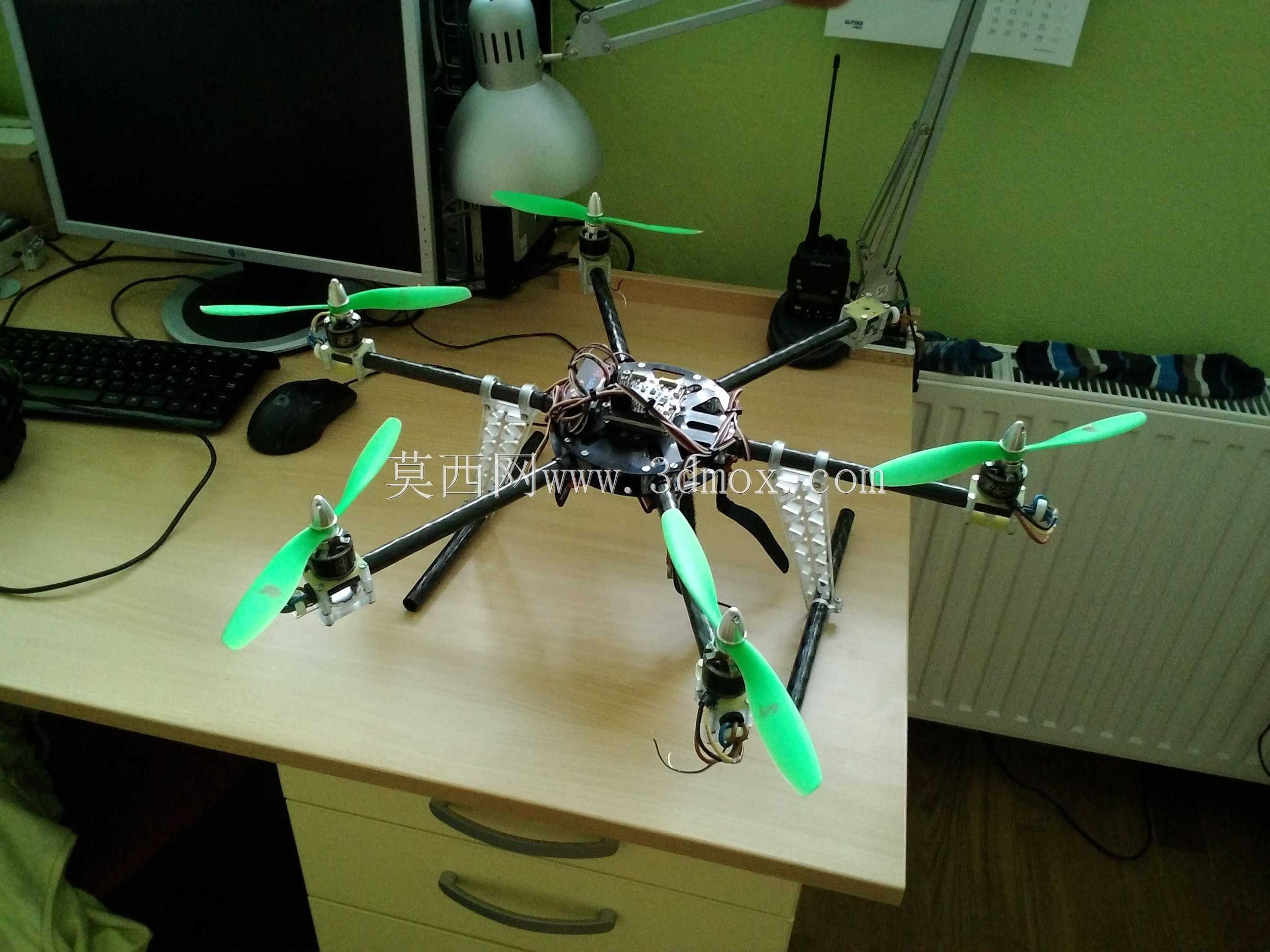

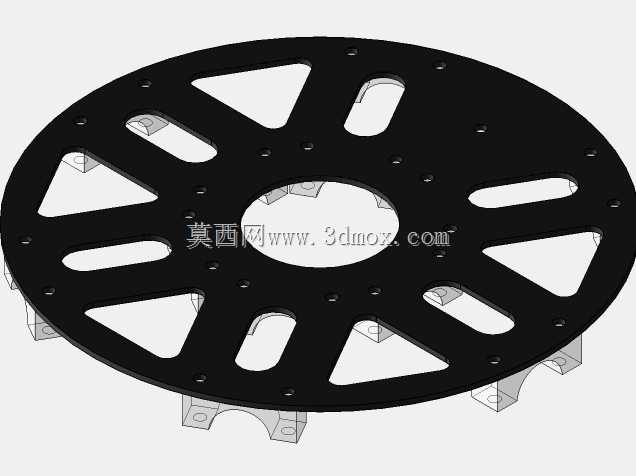

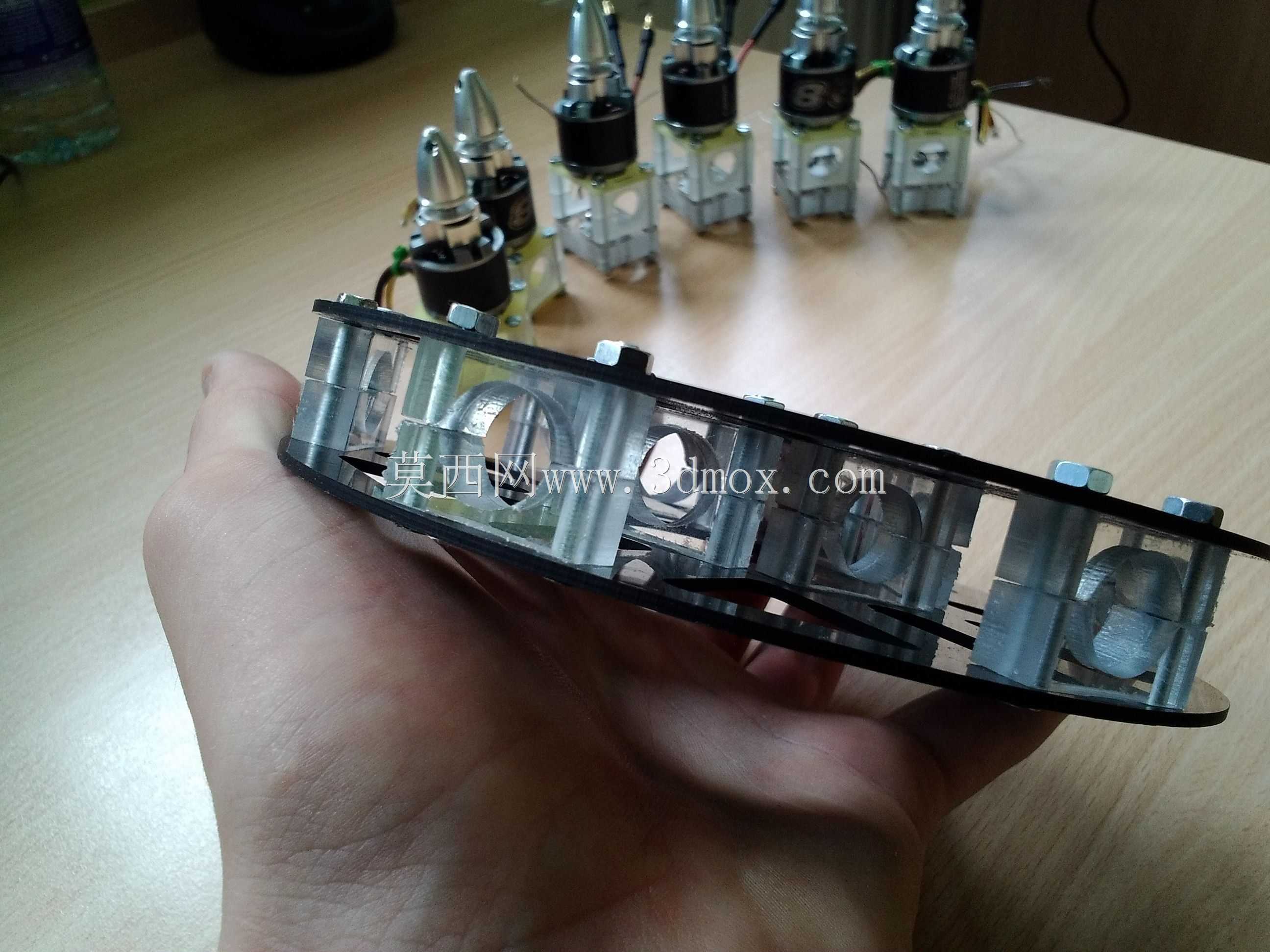

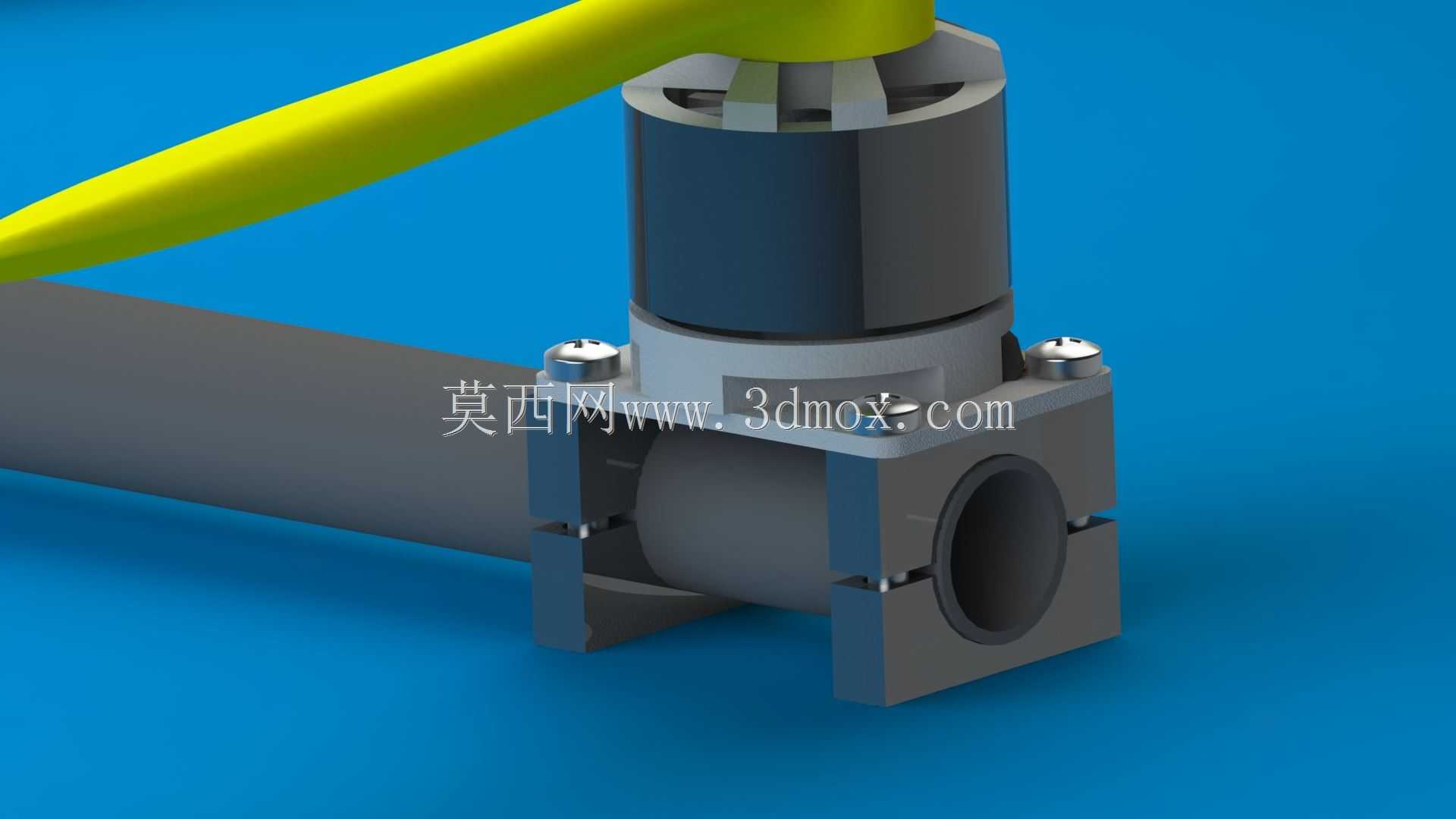

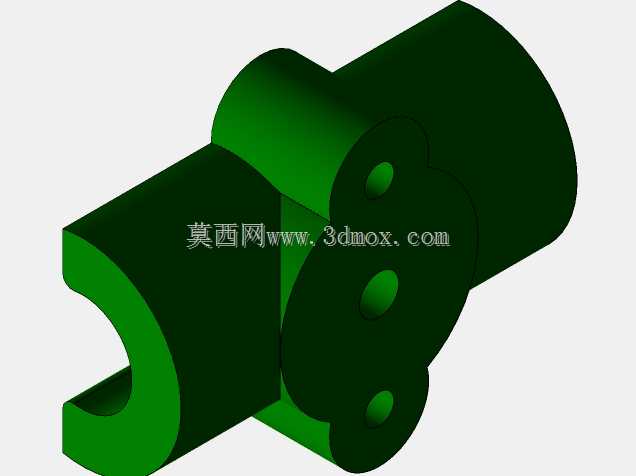

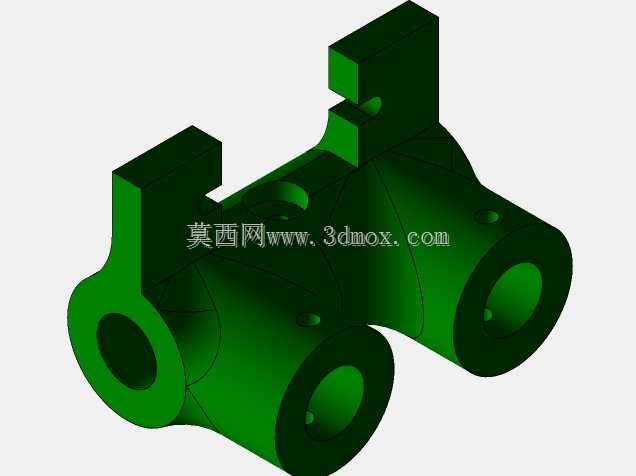

飞控系统安装在机架中心的减震平台上，可适配主流开源飞控模块，预留了GPS、数传、图传等外设的安装位置与走线空间，机架上设计有专门的理线结构，避免飞行过程中线路晃动干扰传感器工作，同时起落架采用轻量化碳纤维支脚设计，支脚末端带有缓冲防滑结构，既可以在降落时吸收冲击能量保护机载设备，也能抬高机身与地面的距离，避免挂载的相机、传感器在起降过程中磕碰地面。机臂与中心机架采用快拆式连接结构，日常收纳时可以将机臂快速折叠或拆卸，大幅缩小收纳体积，方便外出作业时携带运输，整机的安装边界充分考虑了常用配件的适配性，机臂长度、电机安装孔位、飞控安装空间都符合主流航模配件的通用标准，用户可以根据自身作业需求更换不同规格的桨叶、电机或者挂载设备，不需要对机架进行二次改装即可完成适配。在结构强度设计上，碳纤维机架的受力经过针对性优化，中心板采用多层叠合的碳纤维板材，机臂与中心板的连接位置做了加强处理，能够承受大机动飞行、突发气流冲击带来的载荷，避免飞行过程中出现结构变形或者断裂的问题，兼顾了轻量化、耐用性与拓展性，能够满足多场景下的低空作业需求。
