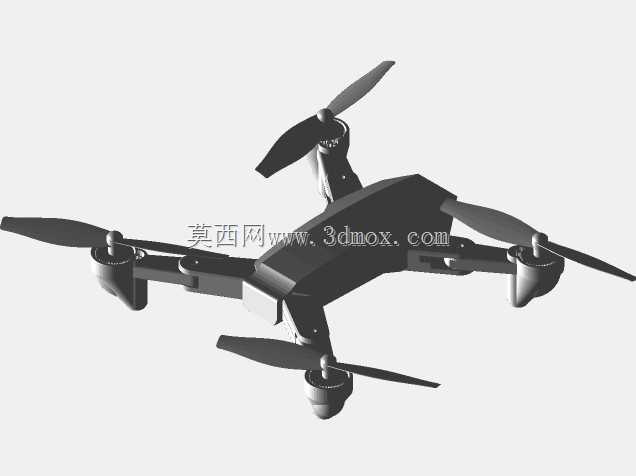

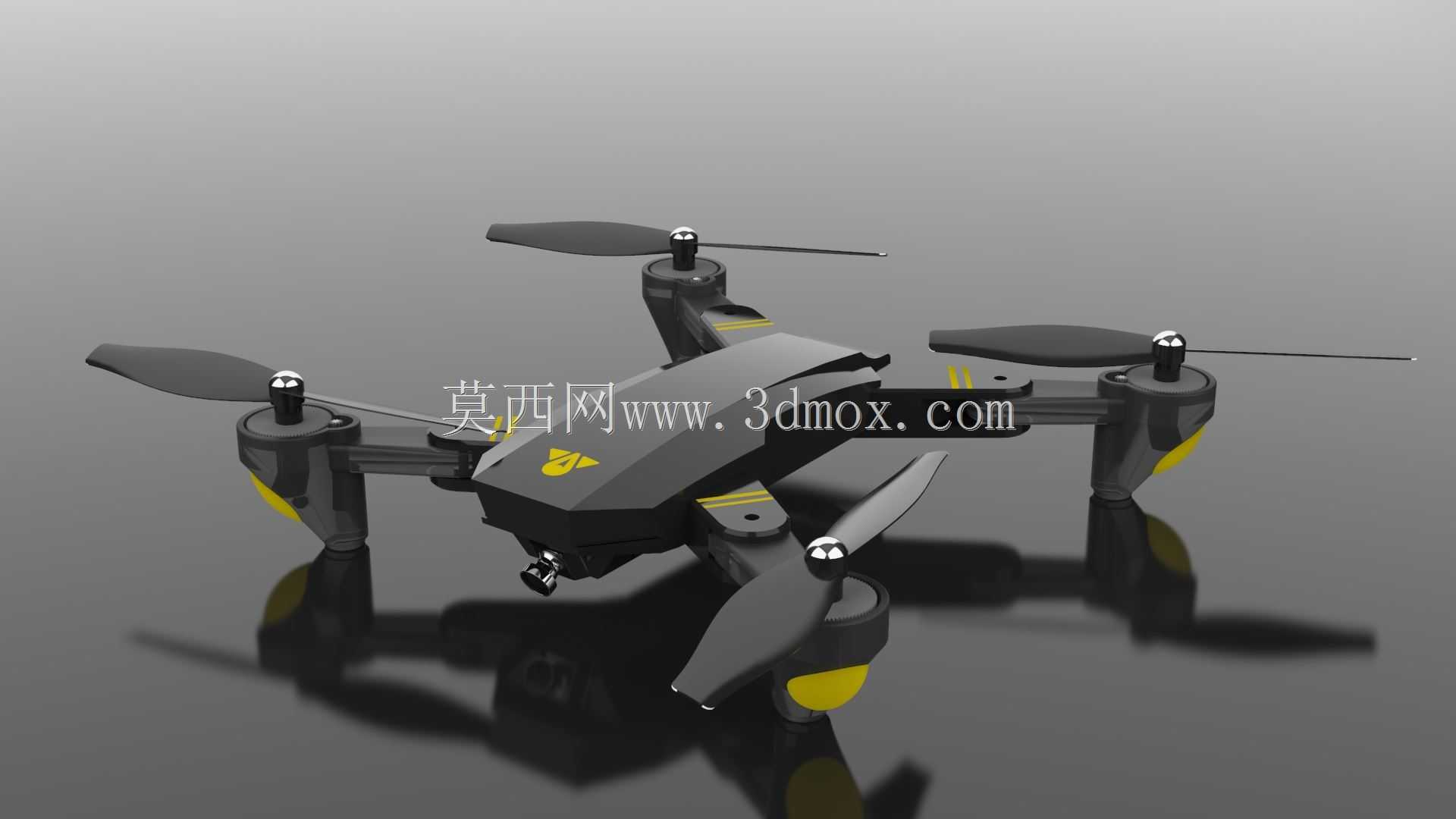

折叠式四旋翼航拍小型无人机结构设计

这款折叠式四旋翼无人机主要面向民用消费级航拍场景，同时可适配室内外轻量巡检、小型活动跟拍、青少年科创教学实践等多元应用场景，能够在无大型专业飞行设备部署条件的环境下，快速完成升空作业，满足普通用户对低空影像采集、趣味飞行体验的核心需求。从实际用途来看，该机型主打便携出行下的即时航拍需求，无需复杂的前期组装调试，展开机臂即可快速进入待飞状态，配套的前置摄像模块可完成1080P级别的动态影像与静态照片采集，能够覆盖日常旅行记录、家庭活动航拍、小型园区景观俯拍等常见使用需求，同时机臂折叠后的紧凑形态可轻松放入普通通勤背包，不会占用过多收纳空间，解决了传统非折叠无人机携带不便的痛点。在功能特性层面，该机型采用四轴独立动力输出设计，每个机臂末端的无刷动力单元搭配专用螺旋桨，可实现稳定的悬停、前后平移、转向、升降等全维度飞行动作，机臂与主机身衔接处设计有定位锁紧结构，展开后可自动卡合固定，避免飞行过程中机臂晃动影响飞行稳定性；机身底部预留有摄像模块安装位，可根据使用需求更换不同参数的拍摄组件，机臂末端的动力单元下方设计有防护缓冲结构，降落时可吸收冲击能量，保护机身核心部件不受磕碰损伤。从设计思路来看，整机以“便携优先、兼顾稳定”为核心原则，主机身采用一体化流线型壳体设计，将飞控主板、电池仓、信号接收模块全部集成在机身中部的封闭舱体内，既降低了飞行过程中的风阻，也能避免外界灰尘、水汽侵入核心电路区域；四个机臂采用转轴式折叠结构，折叠时机臂向机身侧方收拢，可将整机横向占用空间缩减近60%，同时转轴处设计有阻尼定位结构，长期使用也不会出现松垮旷量，保证结构连接的可靠性。在外形尺寸与安装边界方面，机臂完全展开状态下，整机对角电机轴距控制在140mm区间，机身主体长度为90mm、宽度为55mm、厚度为28mm，机臂折叠后整体尺寸为90mm*55mm*38mm，可适配市面上绝大多数通用款无人机便携收纳包；安装层面，所有机臂转轴、动力单元、摄像模块均采用快拆式连接结构，单个部件损坏时无需拆解整机即可完成更换，机身底部预留有通用1/4英寸安装螺孔，可外接小型补光灯、喊话器等拓展配件，拓展配件的安装边界需控制在总重量15g以内，避免超出动力负载影响飞行安全；螺旋桨采用快拆式卡扣设计，安装时对准电机轴卡槽按压即可锁定，拆卸时向上轻拔即可取下，日常维护更换十分便捷。
