民用轻型贝尔直升机外观结构设计

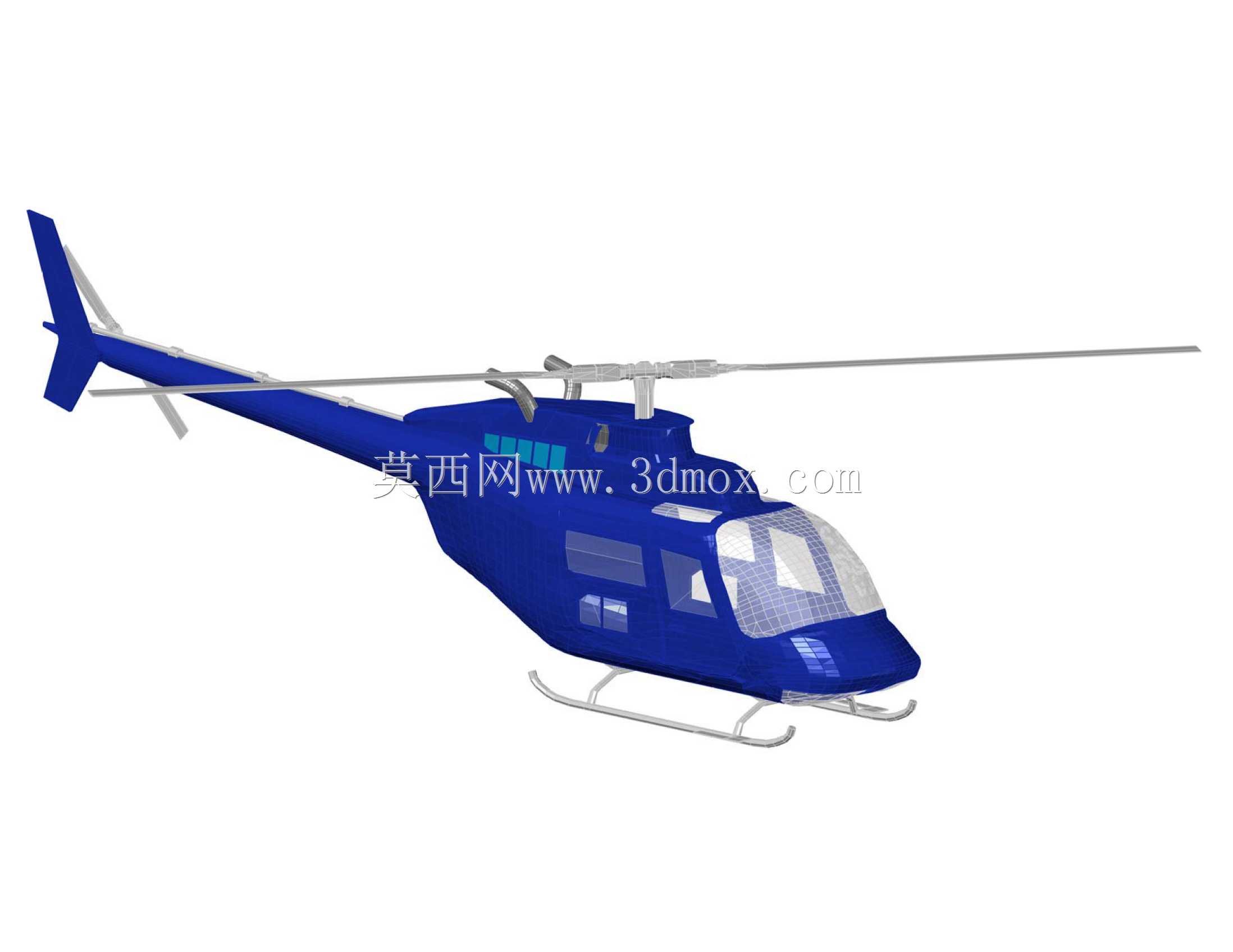

这款贝尔直升机的三维设计，面向通用航空领域的多场景应用需求，可覆盖短途通勤、空中巡查、低空旅游、应急救援转运、农林植保作业等多个实际使用场景，在通航产业的低空作业体系中，这类轻型直升机凭借灵活的起降特性、较低的运维成本，承担着固定翼飞机无法覆盖的小范围、高灵活性空中作业任务。从实际用途来看，该机型可根据不同作业需求快速改装舱内布局，执行人员运输时可搭载4-5名乘员及随身行李，执行巡查任务时可加装光电吊舱、航拍设备完成线路巡检、地理测绘、森林防火巡查等工作，执行应急任务时可快速拆除部分座椅搭载担架与急救设备，完成复杂地形下的伤员转运工作。在产品功能特性设计上，该机型采用单旋翼带尾桨的经典布局，主旋翼负责提供主要升力与飞行姿态控制的力矩，尾桨用于抵消主旋翼旋转产生的反扭矩，保证机身航向稳定；滑橇式起落架的设计无需复杂的液压收放结构，能够在草地、砂石地、临时平整的硬质平地等非铺装场地完成起降，大幅降低了对起降场地的要求，适配野外作业的复杂环境；机身侧面设置大面积透明舷窗，既能够为舱内乘员提供良好的视野，也方便巡查作业时的观测需求，机头位置的弧形风挡经过气动优化，能够降低前飞过程中的风阻，同时为飞行员提供无遮挡的前方视野。在设计思路层面，该模型优先还原了真实机型的气动外形比例，机身整体采用流线型修形，从机头到尾梁的过渡曲面连续顺滑，尽可能降低飞行过程中的空气阻力；旋翼系统的桨叶翼型参考真实通航直升机的低速翼型设计，保证在低空低速飞行状态下能够获得足够的升力效率，同时降低旋翼转动产生的气动噪音；尾梁的长度经过比例校准，保证尾桨工作时能够产生足够的力矩抵消主旋翼反扭矩，避免飞行过程中出现航向不稳定的问题。从外形尺寸与安装边界来看，该机型机身总长约12米，主旋翼直径约10.7米，尾桨直径约1.6米，机身最大宽度约1.8米，机高（至主旋翼桨毂顶部）约3.2米，在地面停放状态下，滑橇起落架的横向跨度约2.2米，能够保证地面停放及起降过程中的机身稳定性；舱门的开口尺寸经过适配设计，能够满足人员快速进出、担架等大件设备的装载需求，机身侧面的预留安装位可根据不同任务模块加装对应的作业设备，安装边界预留了足够的设备挂载空间与走线通道，无需对机身主体结构进行大幅改动即可完成不同任务构型的转换。
