麦道MD520无尾桨直升机结构设计

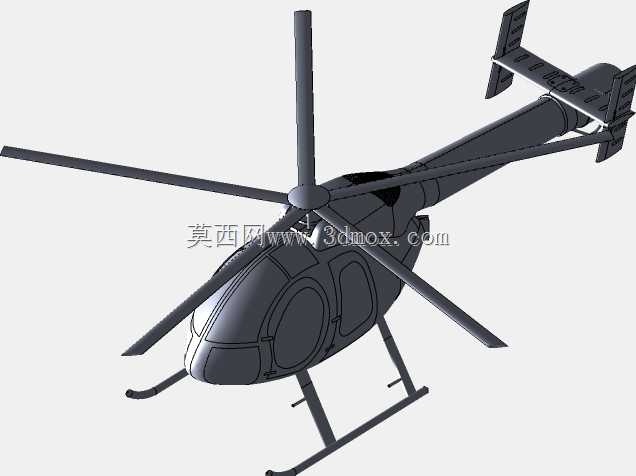

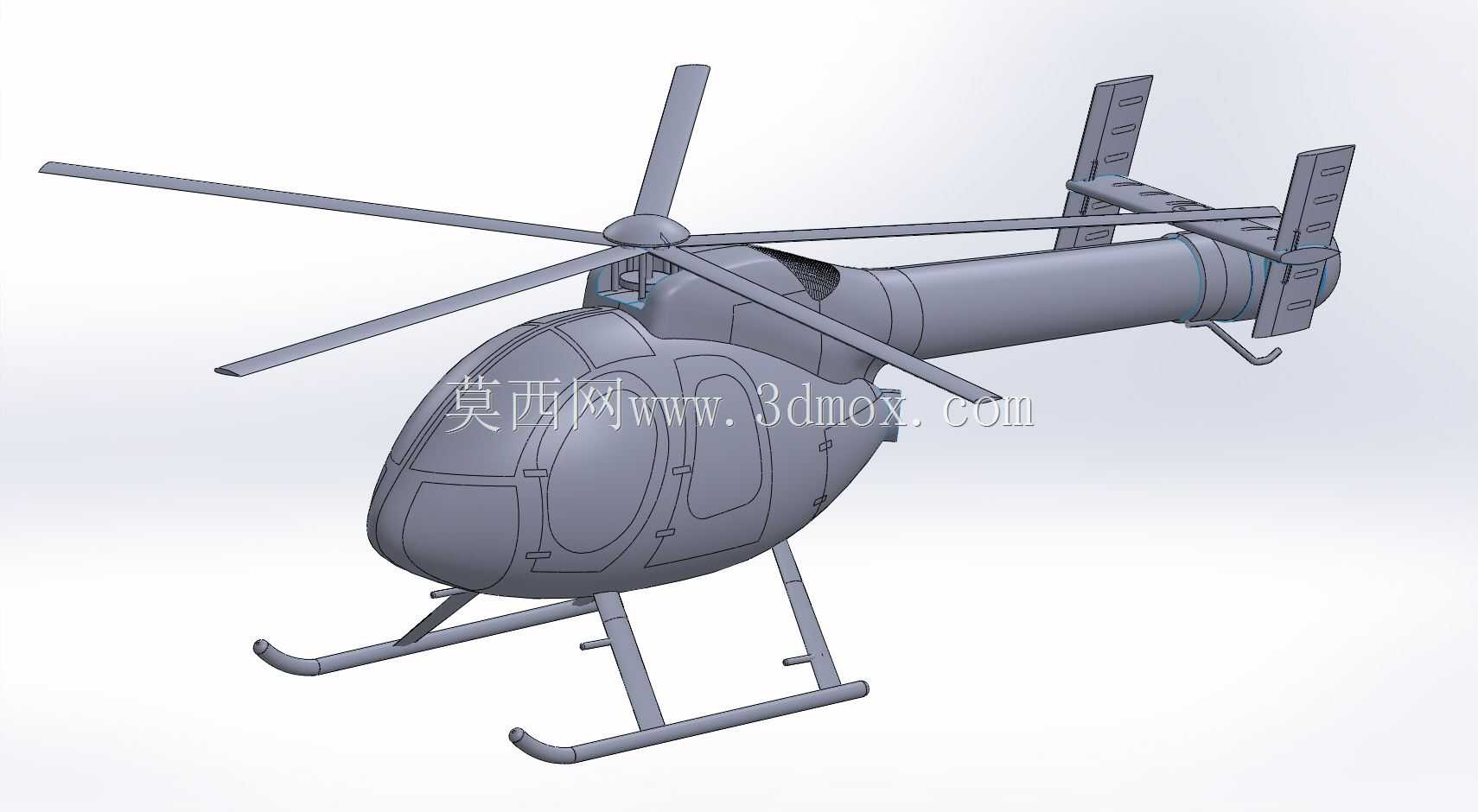

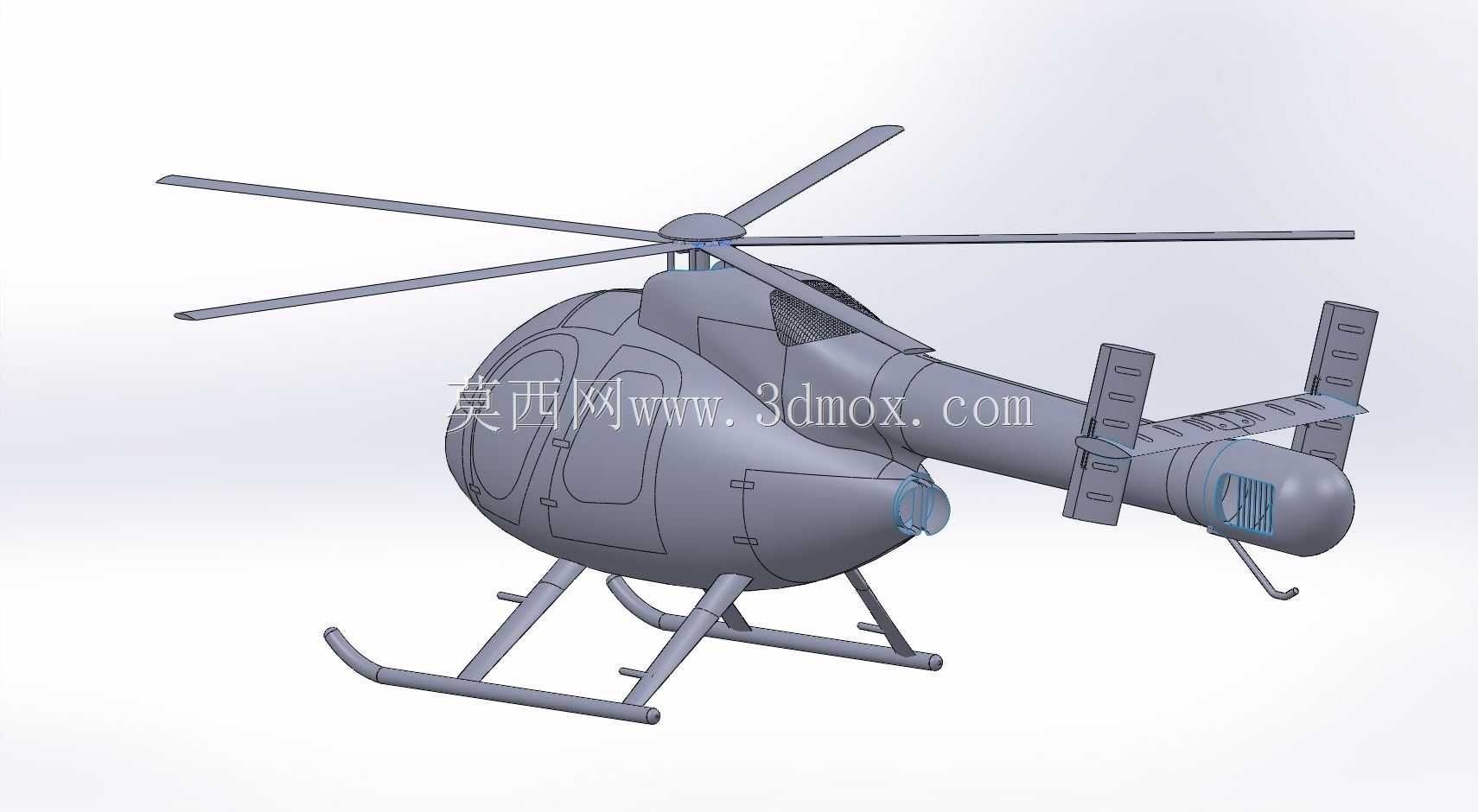

这款MD520直升机的三维结构设计，围绕轻型民用直升机的实际作业场景展开，适配警务巡逻、航空摄影、短途通勤、农林作业等多类低空作业需求，整体设计延续了无尾桨（NOTAR）构型的核心优势，规避了传统尾桨在低空复杂环境下易剐蹭障碍物、作业噪音大的痛点，更适合城市楼宇间、林区狭缝等受限空间的飞行作业。从功能特性来看，该构型依靠尾梁尾部的喷气效应抵消主旋翼反扭矩，取消了外露的尾桨传动与旋转部件，既降低了地面维护时的人员安全风险，也减少了尾桨易损件的更换频次，提升了复杂野外环境下的出勤可靠性。设计过程中重点还原了整机的气动布局逻辑：水滴形流线机身有效降低飞行过程中的空气阻力，滑橇式起落架无需额外的液压收放结构，能够在野外不平坦的临时起降点完成着陆，适配无铺装场地的作业需求；主旋翼采用四叶柔性桨叶设计，在保证升力效率的同时降低旋翼振动传递到机身的幅度，提升舱内乘坐与作业的平稳性；尾梁末端的双垂尾结构在高速飞行时提供额外的航向稳定性，配合无尾桨喷气系统完成不同飞行速度下的航向控制。外形与安装边界方面，设计严格参照实机的尺寸比例约束，机身总长控制在适配轻型直升机起降坪的尺寸范围内，旋翼转动时的最大直径满足通用小型直升机起降点的净空要求，滑橇起落架的跨距经过适配，保证地面停放与滑跑起降时的侧向稳定性，机身侧面预留的任务载荷安装接口，可根据作业需求挂载光电吊舱、农林喷洒装置、救援绞车等外设，安装点位的结构预留充分考虑了载荷重量对整机重心的影响，保证挂载不同设备时的飞行配平余量。整体结构设计兼顾了低空作业的实用性与构型的合理性，还原了无尾桨轻型直升机的核心结构特征，可用于飞行器结构教学、低空作业装备方案展示、航空科普场景的演示使用，清晰呈现了NOTAR构型直升机区别于传统尾桨直升机的结构差异与布局优势。
