涡轮增压器压气机叶轮结构设计

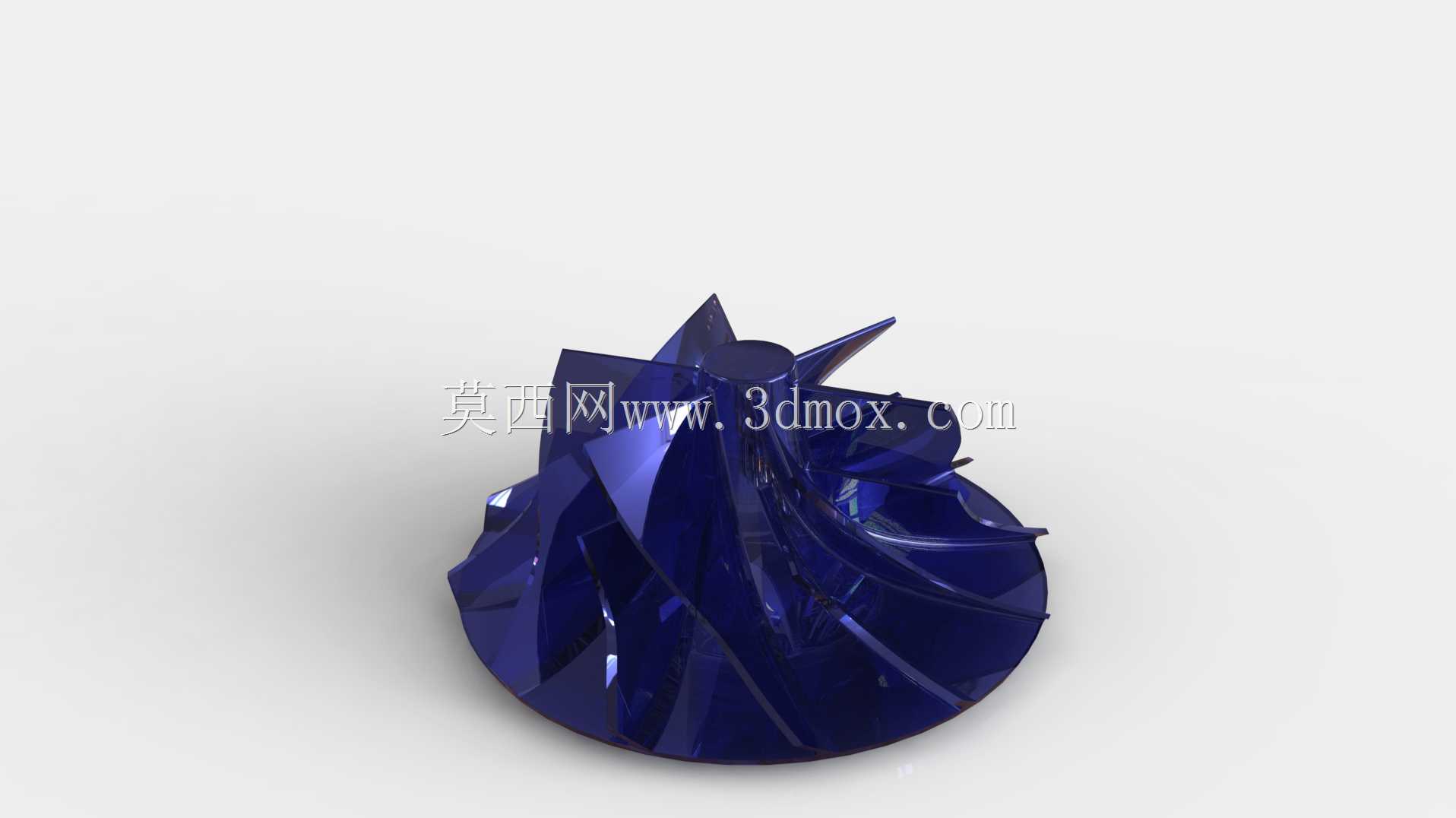

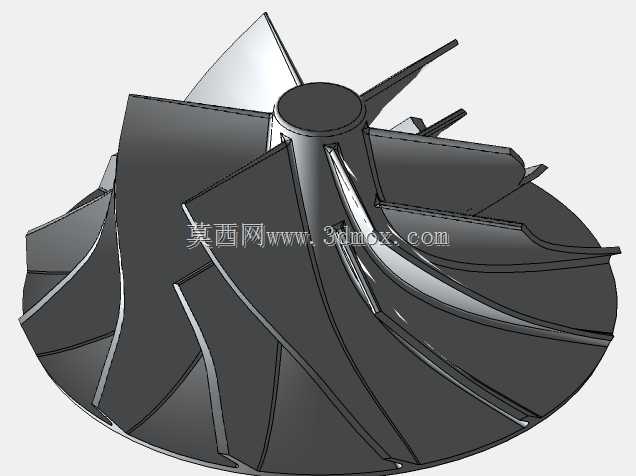

涡轮增压器压气机叶轮是车用及工业动力增压系统的核心做功部件，主要应用在小排量乘用车增压发动机、工程机械柴油动力单元、小型航空活塞发动机以及固定式燃气发电机组的进气增压回路中，核心作用是对进入燃烧室前的新鲜空气进行预压缩，提升进气充量密度，在不增加发动机排量的前提下大幅提升动力输出扭矩，同时优化燃油雾化燃烧效率，降低尾气中不完全燃烧产物的排放水平，是当下动力系统小型化、高功率密度化路线下不可或缺的关键旋转部件。该叶轮采用三元流扭曲叶片构型设计，整体为半开式径流结构，叶片沿轮毂周向均匀分布，主叶片与分流叶片间隔排布，这种设计能够在有限的轮径尺寸下最大化气流通流面积，同时避免小流量工况下叶轮内部出现气流分离、喘振等异常工作状态，拓宽压气机的高效工作区间，适配发动机从低转速怠速到高转速满负荷的全工况进气增压需求。叶片型线从轮毂中心的进气端沿径向向外延伸至轮缘出气端，型线曲率经过多轮气动仿真迭代优化，能够引导进入叶轮的轴向气流平顺转向为径向高压气流，尽可能降低气流在叶轮流道内的流动摩擦损失与二次流损失，提升压气机的整体绝热效率，减少增压过程中的能量耗散。叶轮整体采用一体化构型设计，轮毂中心预留标准的轴系安装定位孔，安装端面设置有定位止口结构，能够与涡轮增压器的转子轴实现高精度同轴配合，安装边界完全匹配主流小口径涡轮增压器的壳体装配尺寸，叶轮外径与压气机蜗壳的内壁间隙控制在合理区间，既避免旋转过程中出现叶尖碰摩故障，又能尽可能减少叶顶间隙的气流泄漏损失，保证增压压力的稳定输出。叶轮的叶片前缘做了圆滑修型处理，能够降低高速气流冲击前缘产生的气动噪声，同时减少进气端的异物冲蚀损伤风险，叶片与轮毂的连接位置采用大圆角过渡结构，能够有效分散高速旋转时产生的离心应力，避免应力集中导致的叶片断裂失效，满足每分钟十多万转的高转速工作工况下的结构强度要求，适配增压器长期高负荷运行的可靠性需求。
