长杆式机械控制执行部件结构设计

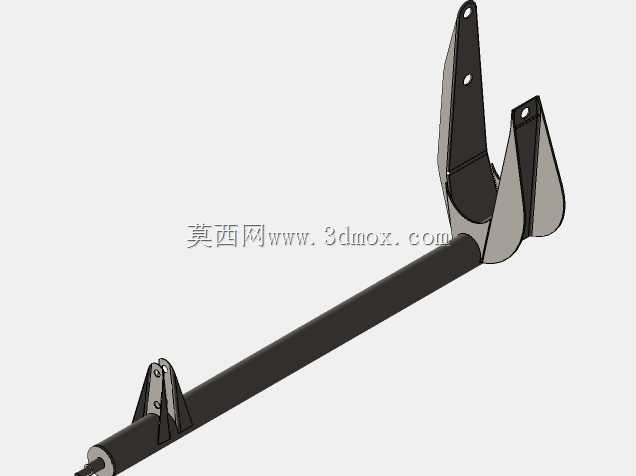

该控制部件属于机械操控系统的末端执行构件，主要应用于中小型特种作业车辆、农用作业机械以及小型船舶的操控链路中，作为操作人员动作指令传递的终端执行结构，承担着将操控端的位移、力矩输入转化为执行端动作输出的核心作用，可适配离合切换、档位拨换、锚定机构收放、作业机具姿态调整等多类操控场景，能够在多粉尘、轻度溅水的户外作业环境下保持稳定的动作传递性能，无需额外做复杂的密封防护即可满足常规作业的可靠性要求。从功能特性来看，该部件采用长直杆作为主体传力结构，杆体一端设置多组铰接式夹爪结构，夹爪上预留有同轴铰接安装孔，可通过销轴与被操控的执行摇臂、锁止卡扣等构件形成稳定的铰接传动副，能够将杆体的轴向推拉、周向小角度转动动作精准传递至末端执行件，铰接位置的接触面做了贴合度优化，可减少动作传递过程中的空行程，提升操控响应的精准度；杆体靠近另一端的位置设置有三角支撑式铰接支座，支座上同样预留有铰接安装位，作为整个部件的固定安装支点，可将部件整体铰接在设备的机架预设安装位上，让杆体能够以该支点为中心做小幅度的摆动动作，适配不同方向的操控输入需求。在设计思路上，该部件优先保障传力路径的直接性，长直杆的主体结构让力的传递沿杆体轴向直线传导，减少了中间传动环节带来的力矩损耗，同时夹爪与支座均采用与杆体一体化的装配固定结构，避免了多段拼接结构带来的连接松动风险；夹爪部分采用分叉式多片结构设计，既能够减轻构件自身重量，又可以通过多片夹爪的配合提升与末端执行件连接的稳定性，避免单侧受力带来的结构偏磨问题。从安装边界来看，该部件整体为细长杆类结构，安装时需要预留沿杆体长度方向的直线布置空间，杆体摆动范围内无其他构件干涉即可完成装配，铰接位置的孔径采用通用机械销轴适配尺寸，可直接匹配常规规格的圆柱销轴完成安装，无需额外定制非标连接件，整体安装流程简便，后期维护时仅需对铰接位置做定期润滑即可保障长期顺畅运行，适配多数常规中小型机械设备的操控系统改装与配套需求。
