双旋翼倾转式垂直起降飞行器结构设计

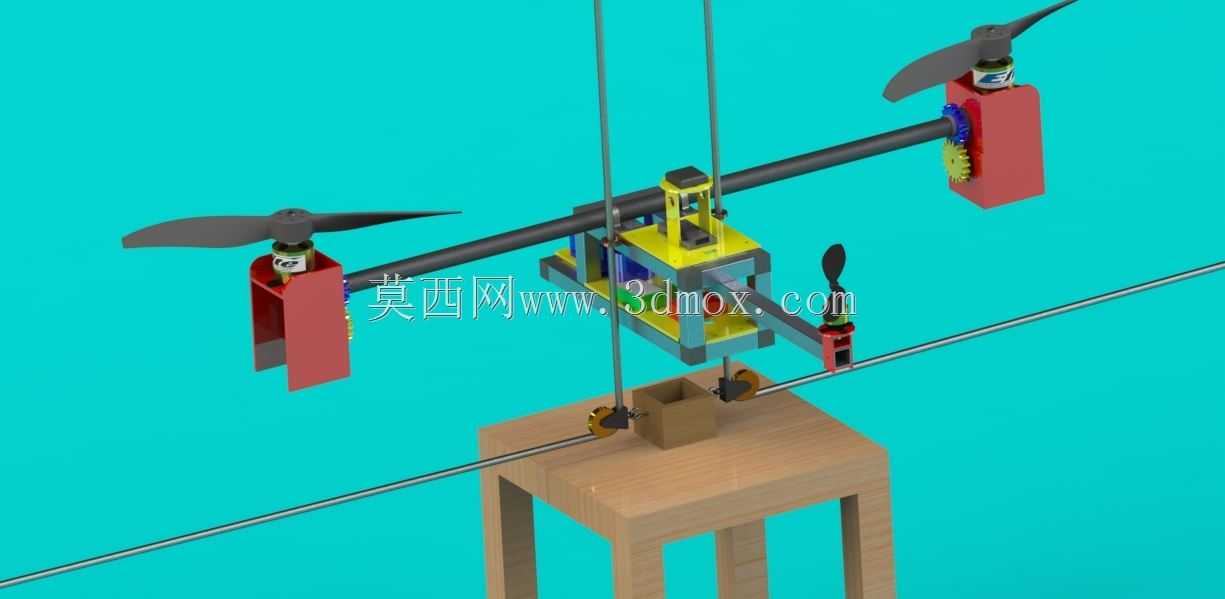

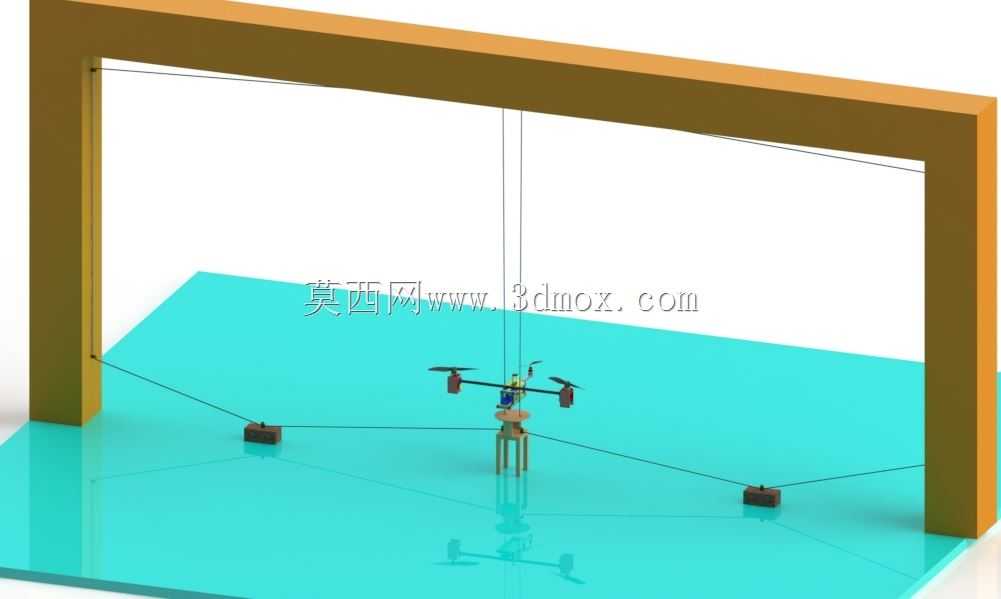

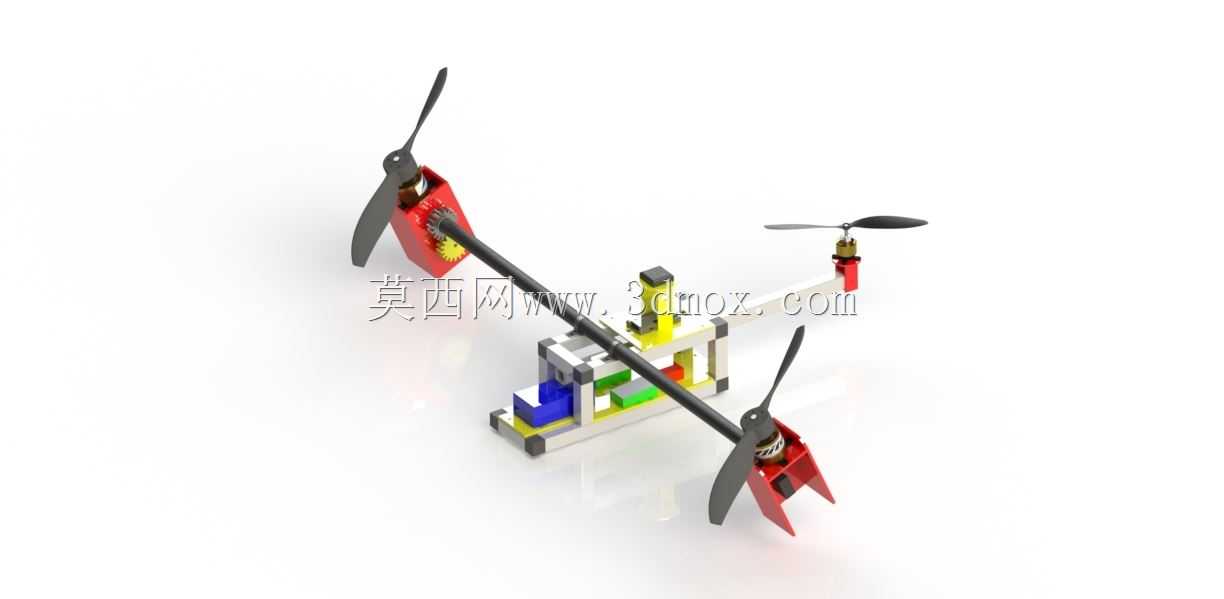

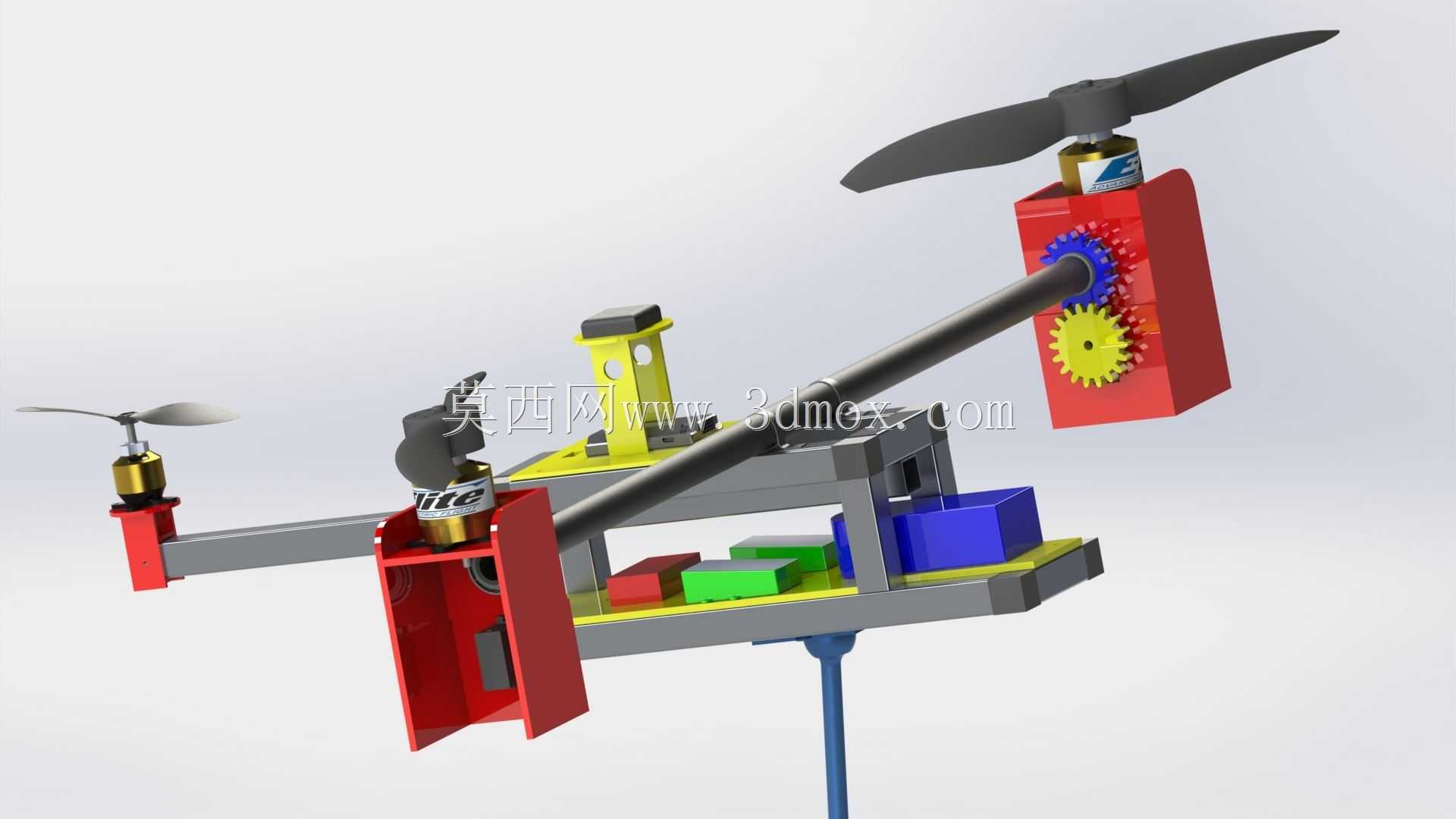

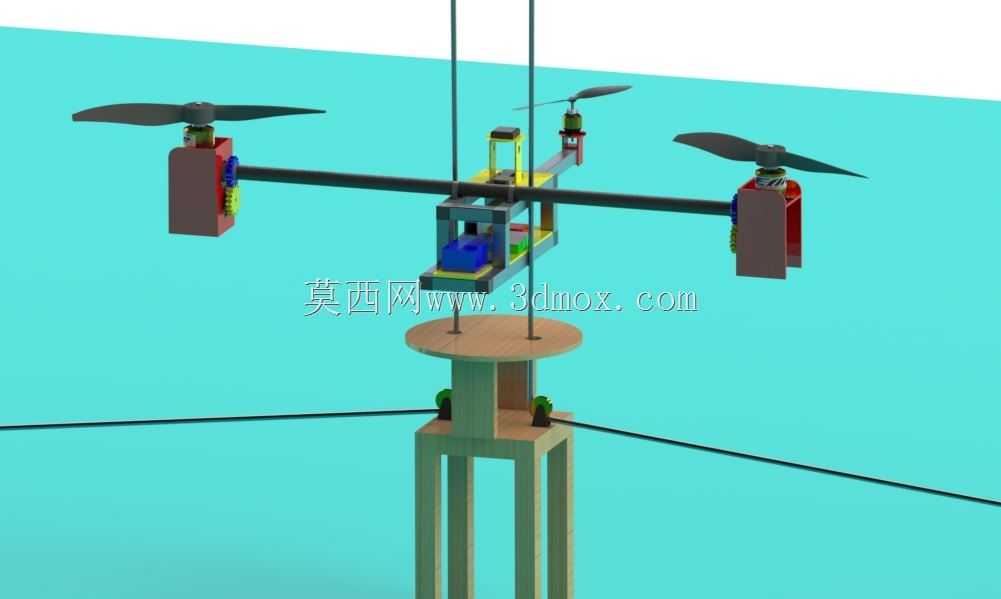

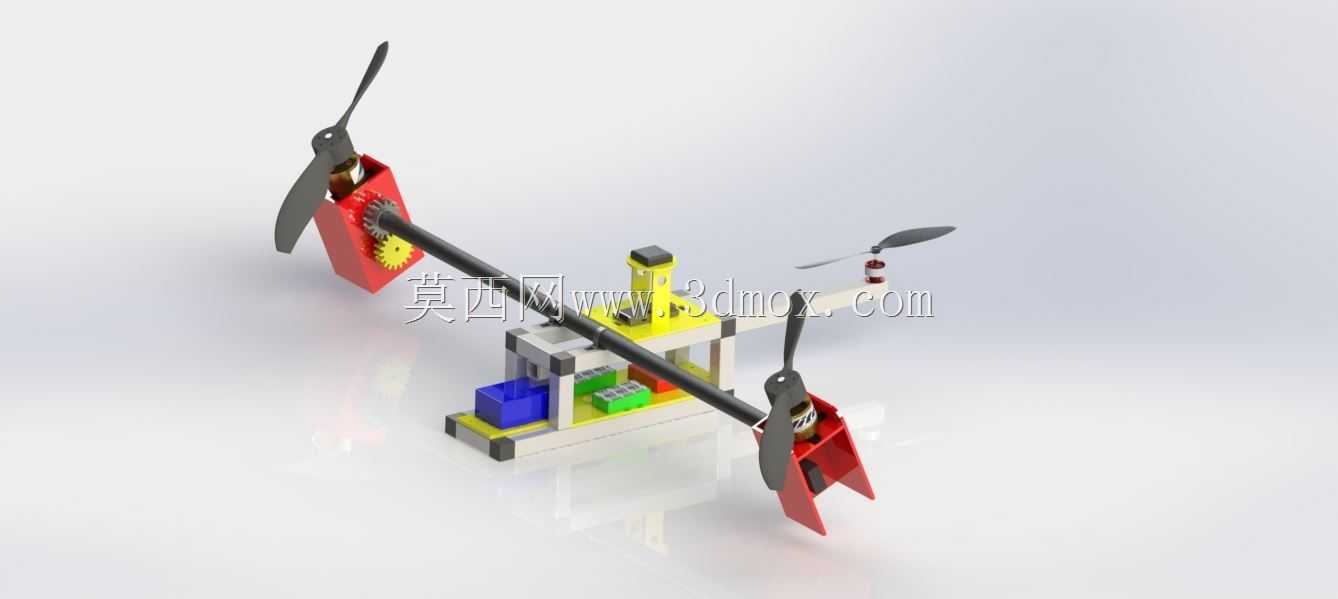

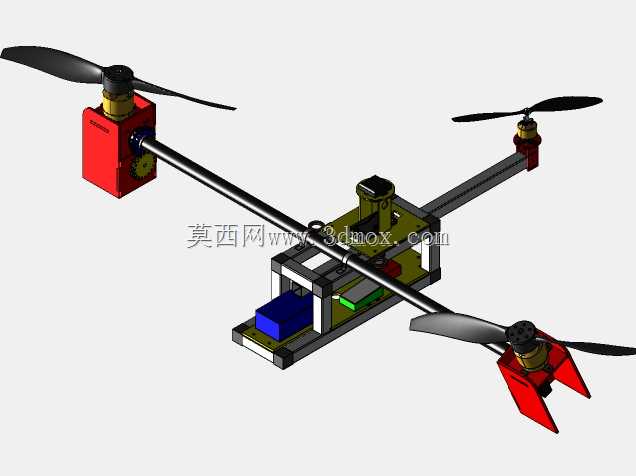

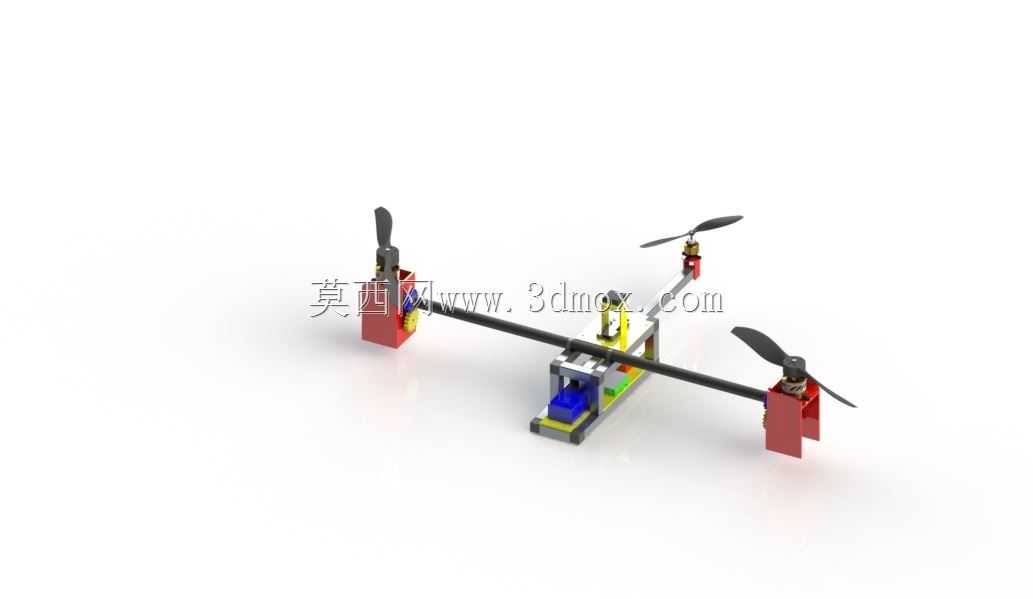

该倾转旋翼飞行器结构主要面向低空复杂场景作业需求设计，可适配城市楼宇间巡检、山地物资投送、应急灾情侦查、狭小区域测绘等多类应用场景，兼顾多旋翼垂直起降的场地适应性与固定翼高速巡航的效率优势，解决传统多旋翼续航短、固定翼起降条件受限的行业痛点。从实际用途来看，该结构可搭载轻量化可见光、红外检测模块，完成电力线路巡检、森林防火巡查、河道水文监测等常态化作业，也可挂载小型应急物资完成交通不便区域的点对点配送，在民用低空作业、应急救援领域具备较强的适配性。在功能特性设计上，该结构采用双端旋翼倾转布局，两端旋翼组件可绕横梁轴线完成角度切换，当旋翼轴垂直于机身平面时，飞行器进入多旋翼悬停模式，可实现垂直起降、空中定点悬停、低速灵活转向，适配狭小空间的起降与作业需求；当旋翼轴倾转至与机身轴线平行时，旋翼提供前向推力，飞行器进入高速巡航模式，大幅降低飞行功耗，提升作业半径与续航时长。机身中部设置模块化载荷安装位，可根据不同作业需求快速更换任务模块，无需改动主体承力结构。设计思路上，整体采用横梁式主承力框架，将动力倾转机构对称布置在横梁两端，保证倾转过程中整机重心始终落在机身中轴线附近，降低姿态控制的调校难度；倾转驱动采用齿轮啮合传动结构，保证旋翼角度调节的精度与锁止可靠性，避免飞行过程中旋翼角度偏移引发姿态失稳；机身中部的框架式安装座采用分层布局，上层布置飞控与姿态传感模块，下层预留电池与任务载荷安装空间，合理分配整机重量，优化飞行过程中的转动惯量，提升姿态响应速度。从安装边界与尺寸适配来看，主体横梁采用等截面轻量化结构设计，两端旋翼组件的倾转行程预留足够安全间隙，避免旋翼转动过程中与机身框架、载荷模块发生干涉；中部安装座的接口采用通用化快装设计，可适配市面主流的轻量化飞控、电池与任务载荷，无需额外定制转接结构；整机结构在保证承力强度的前提下尽可能缩减非必要结构尺寸，既保证垂直起降阶段的姿态稳定性，也降低巡航阶段的空气阻力，兼顾结构强度与飞行效率。
