汽车涂装车间辊道自动化输送线设计

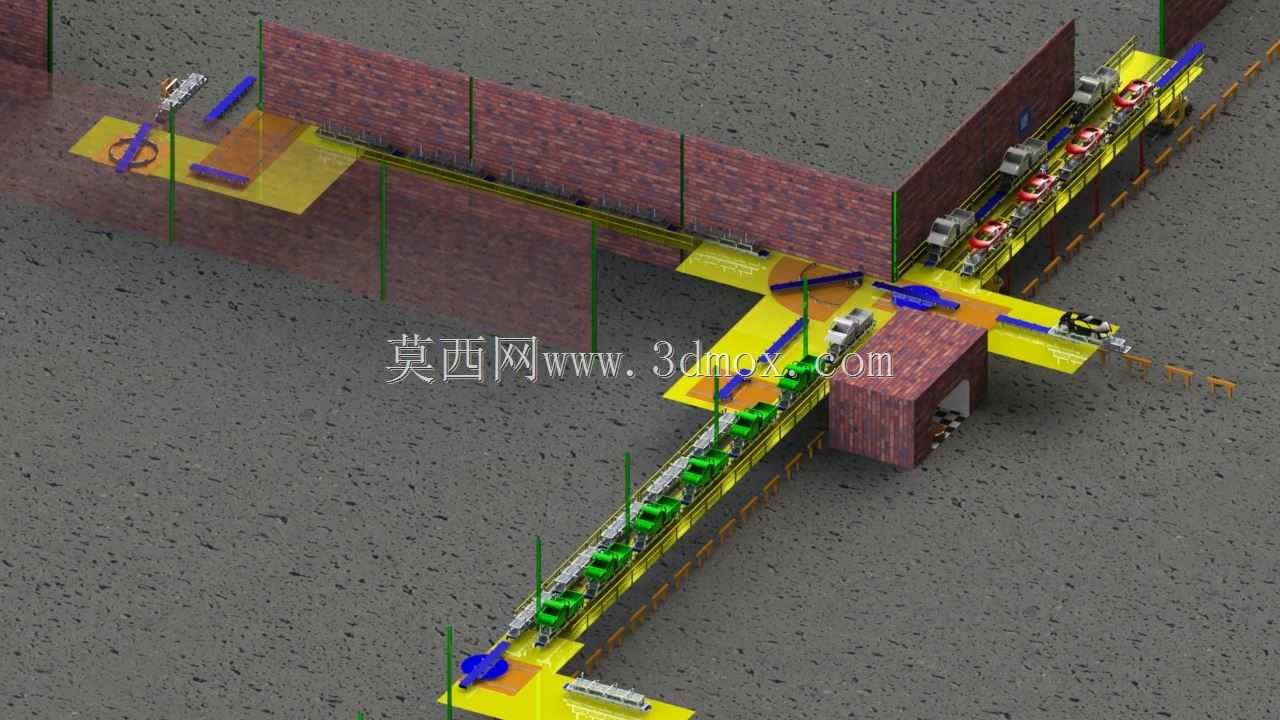

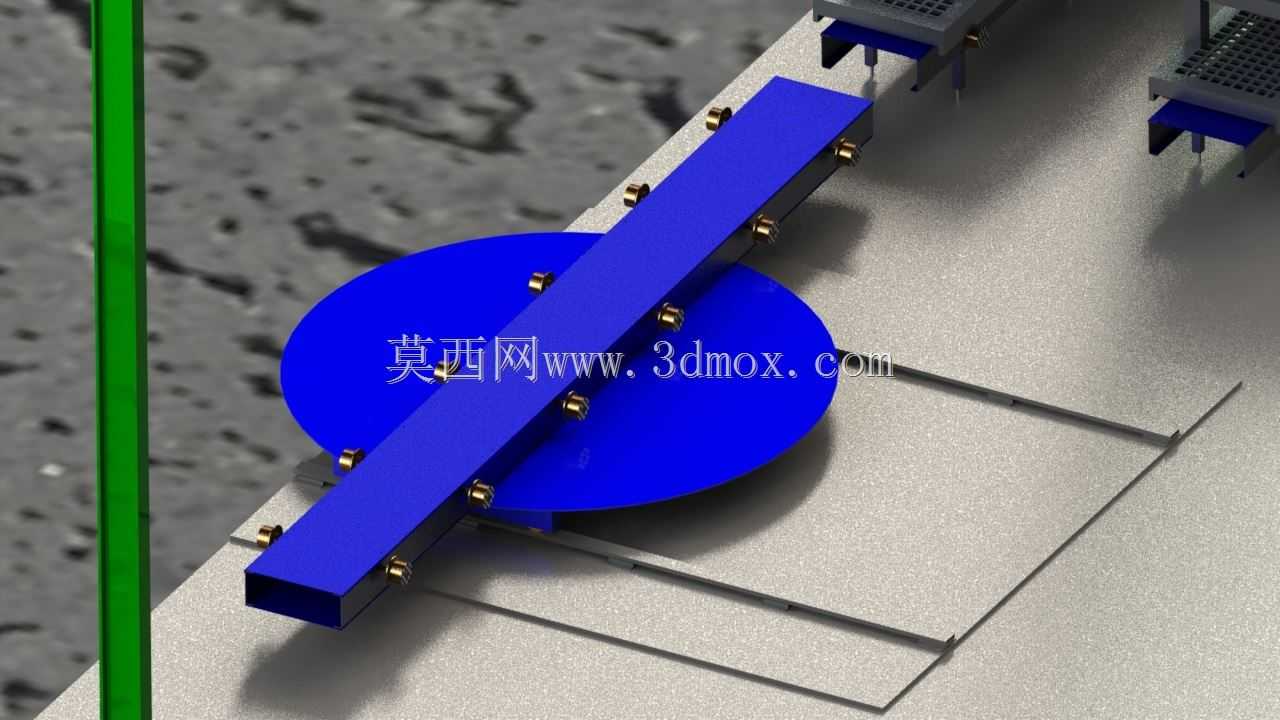

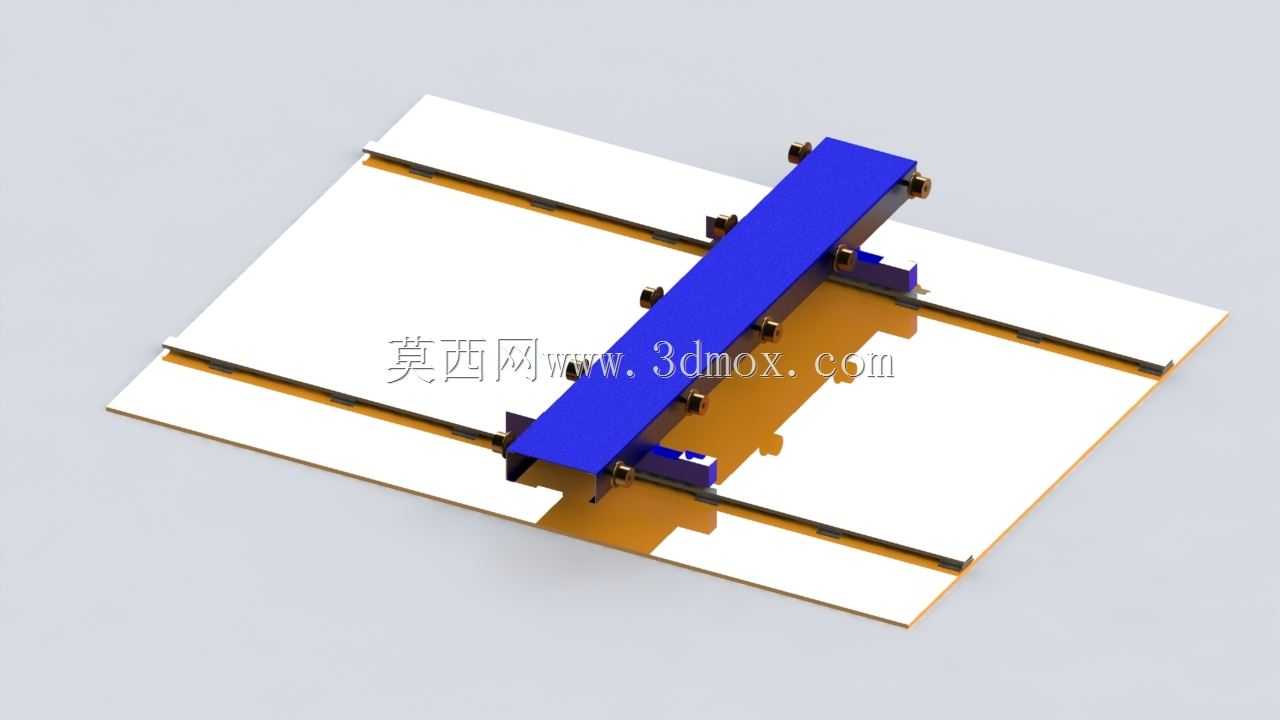

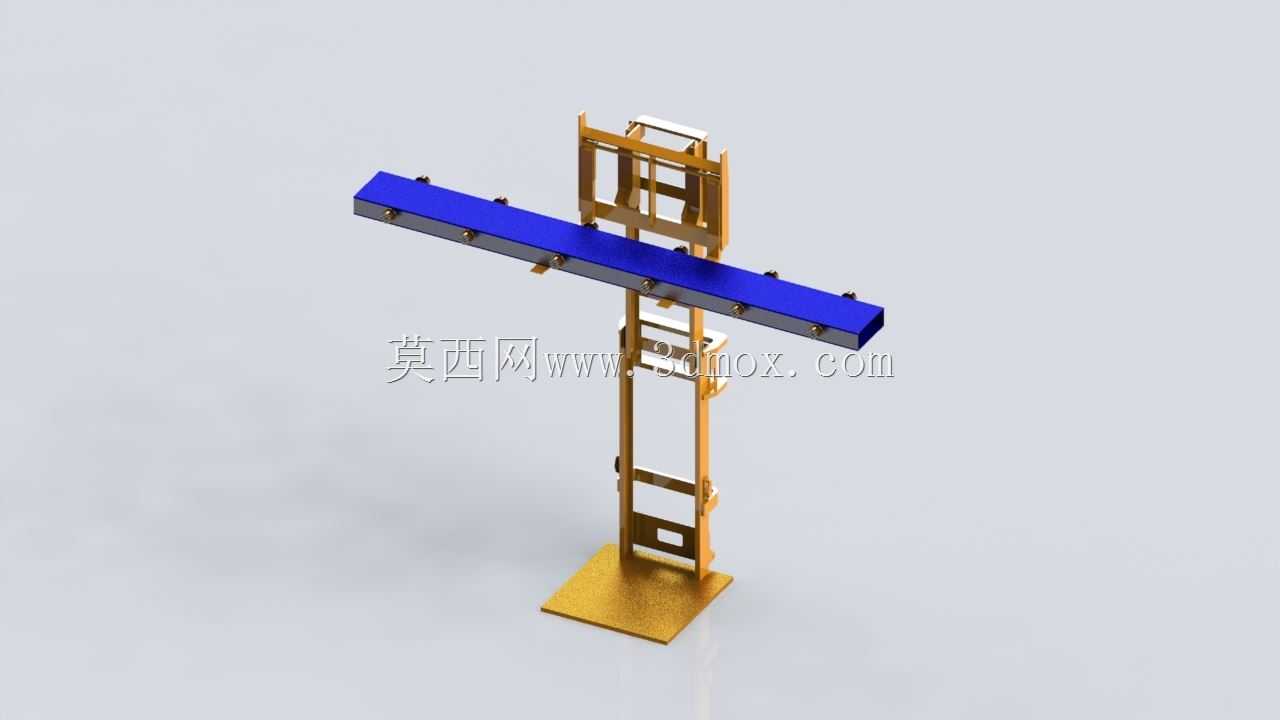

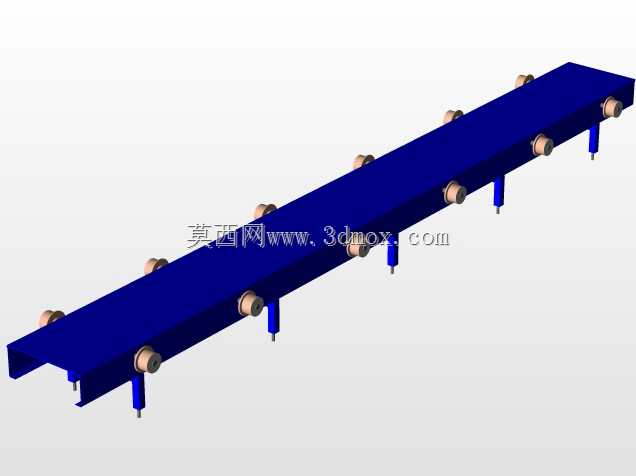

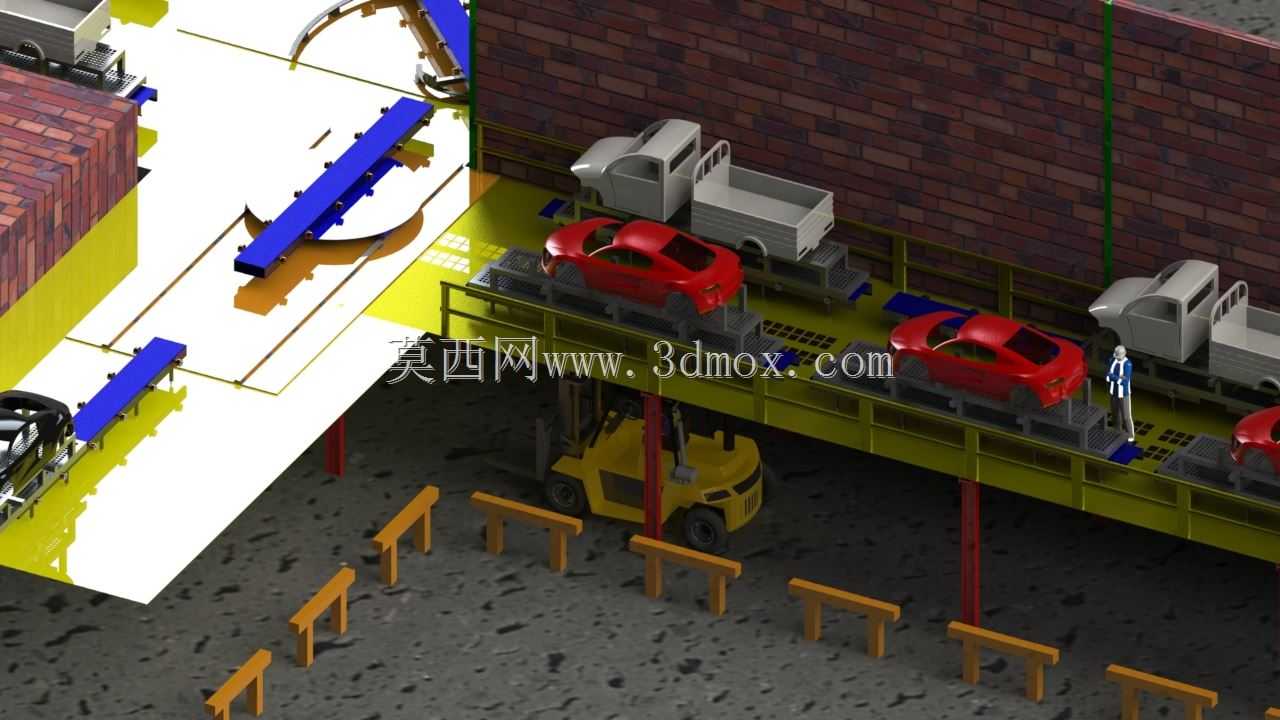

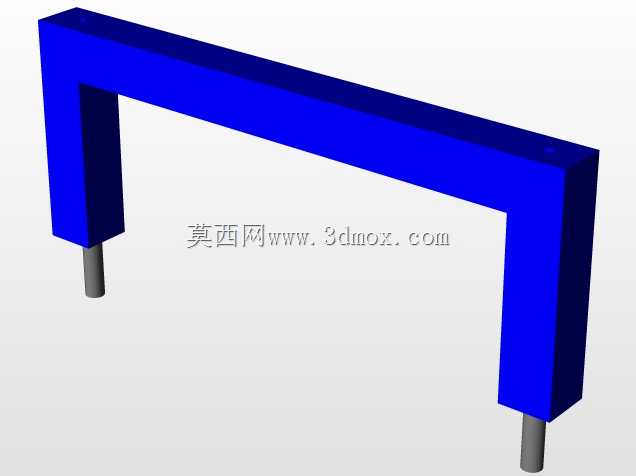

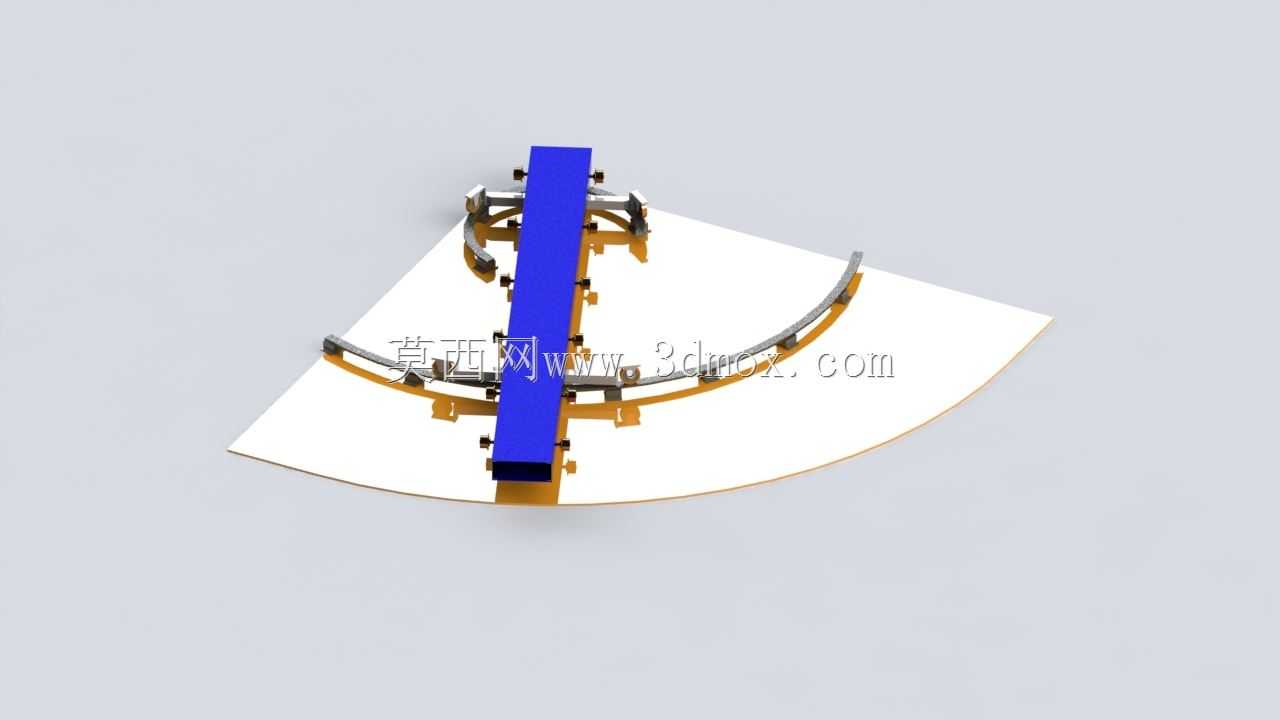

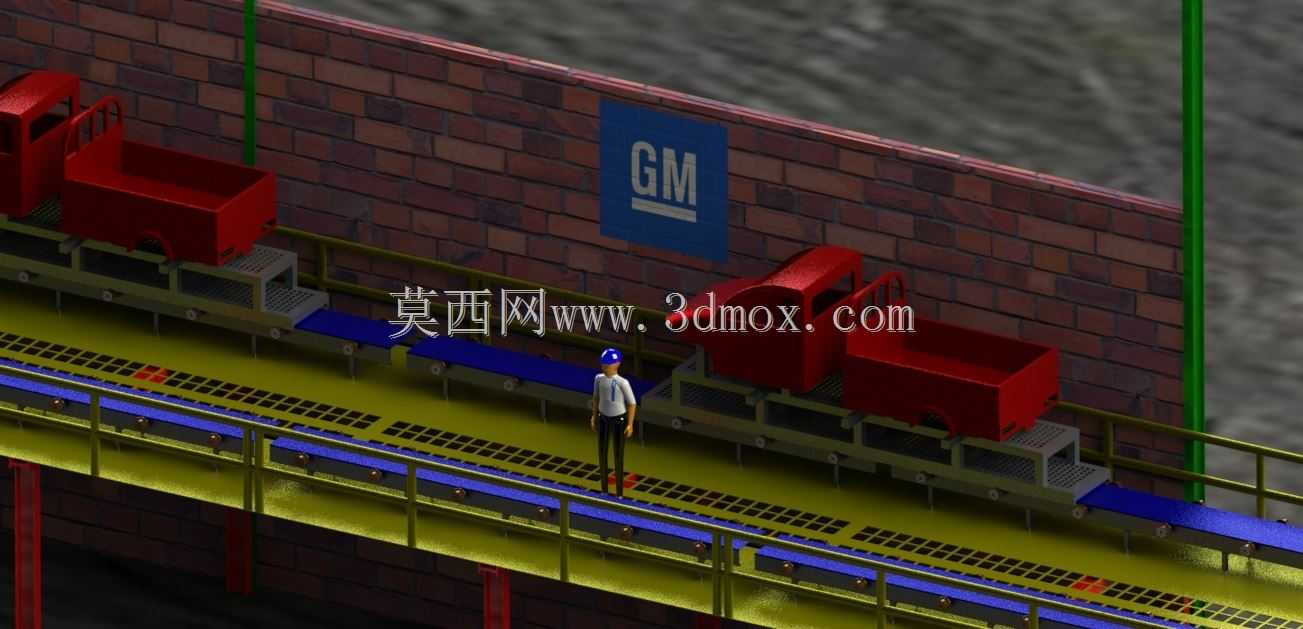

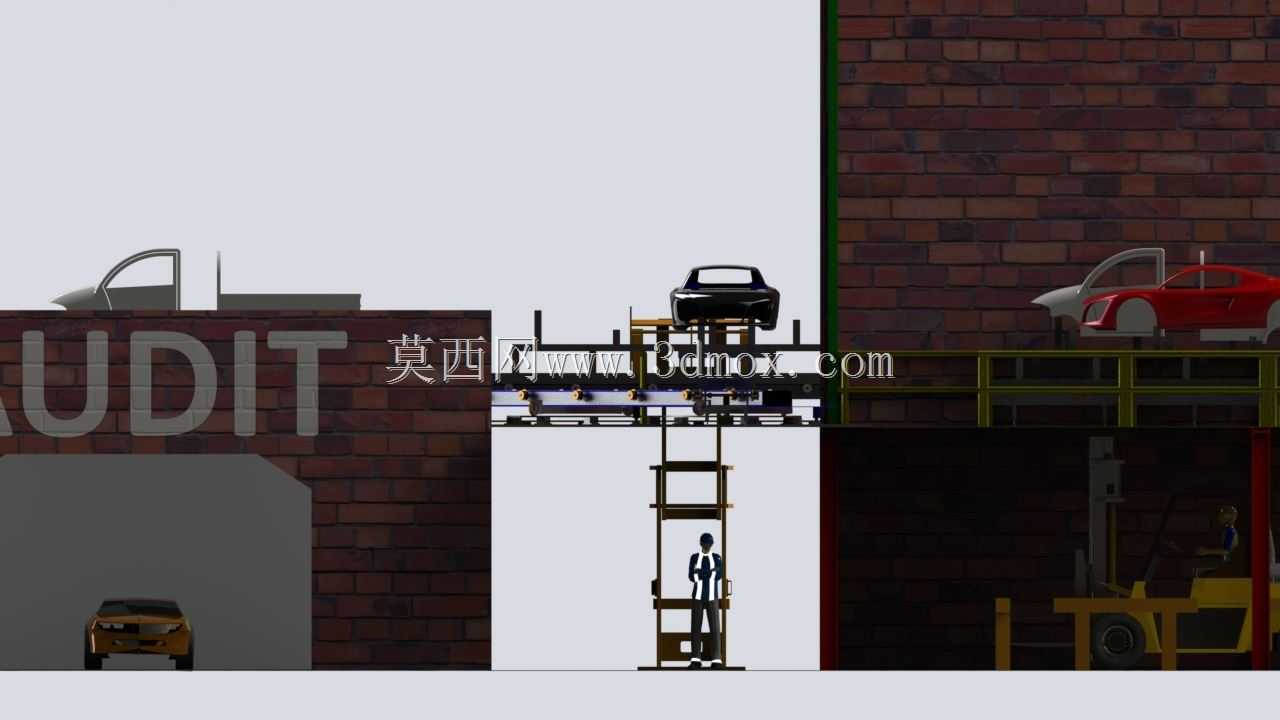

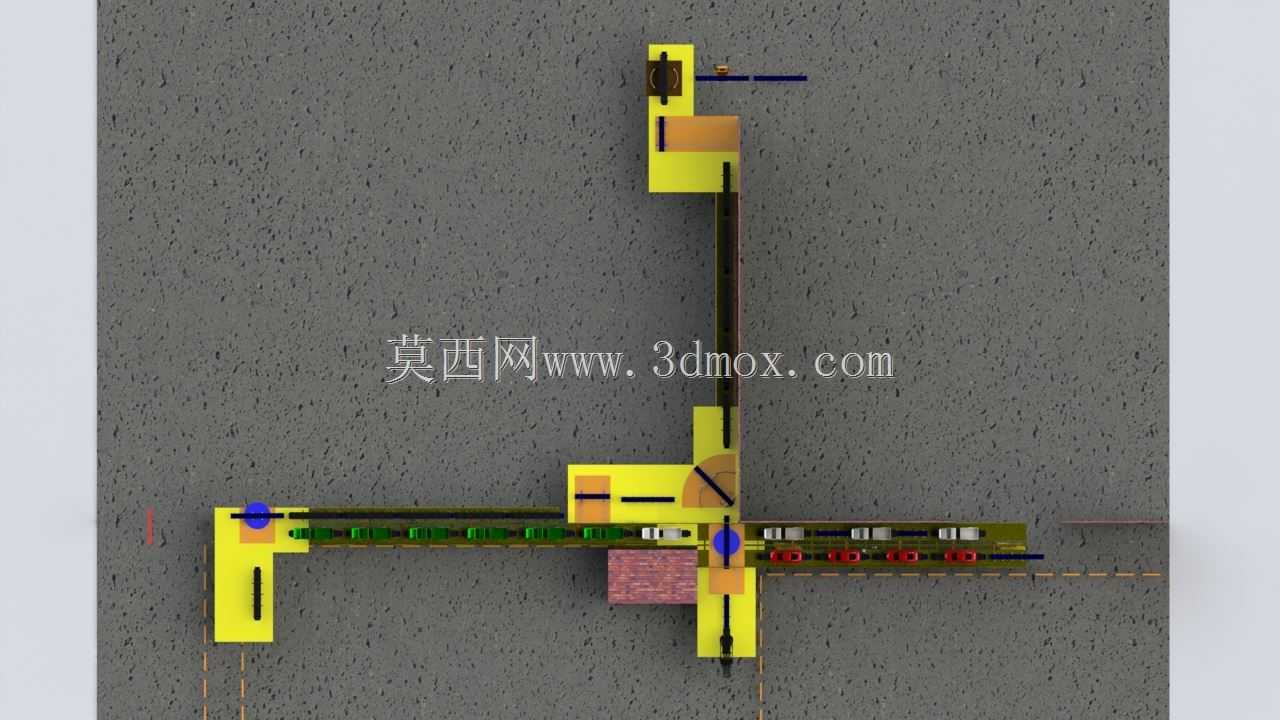

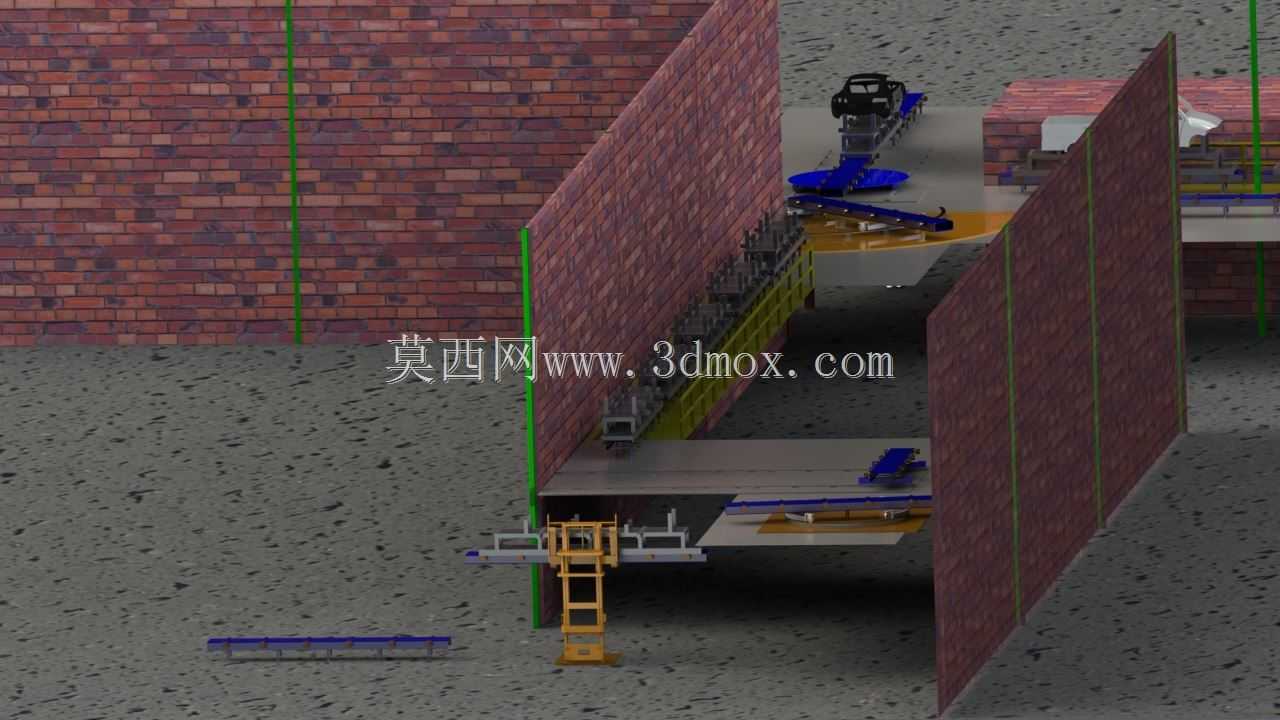

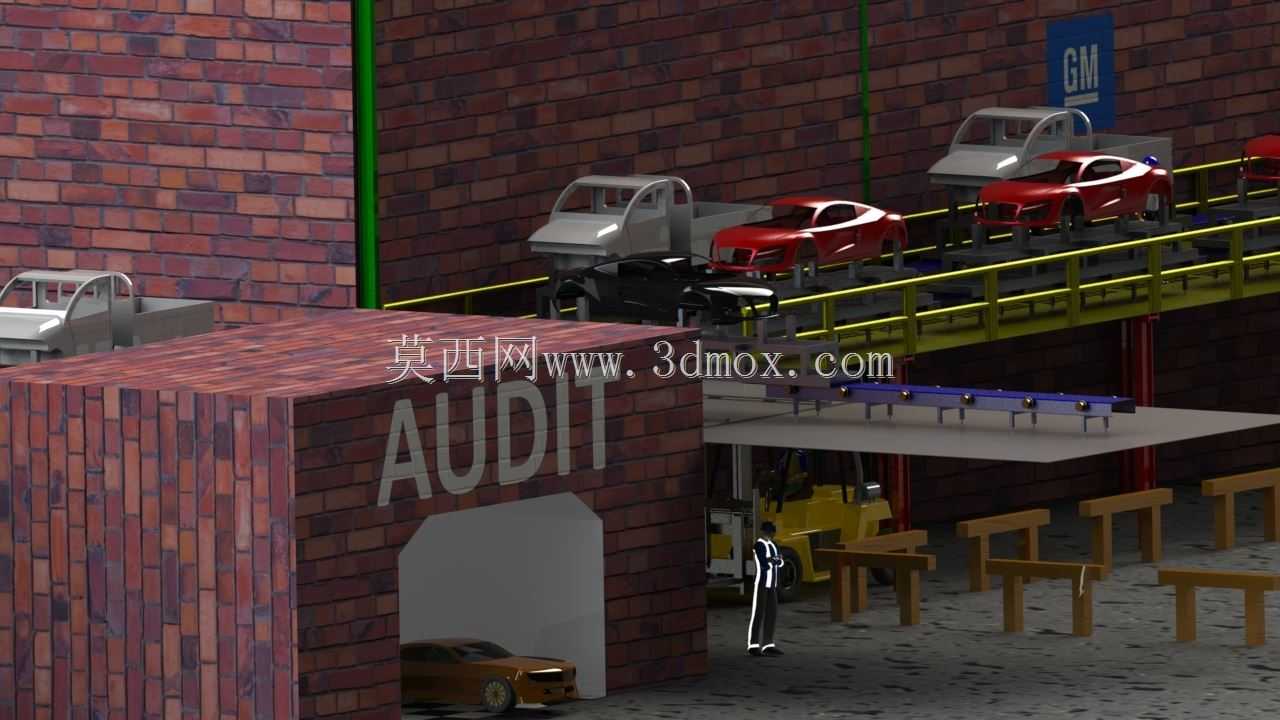

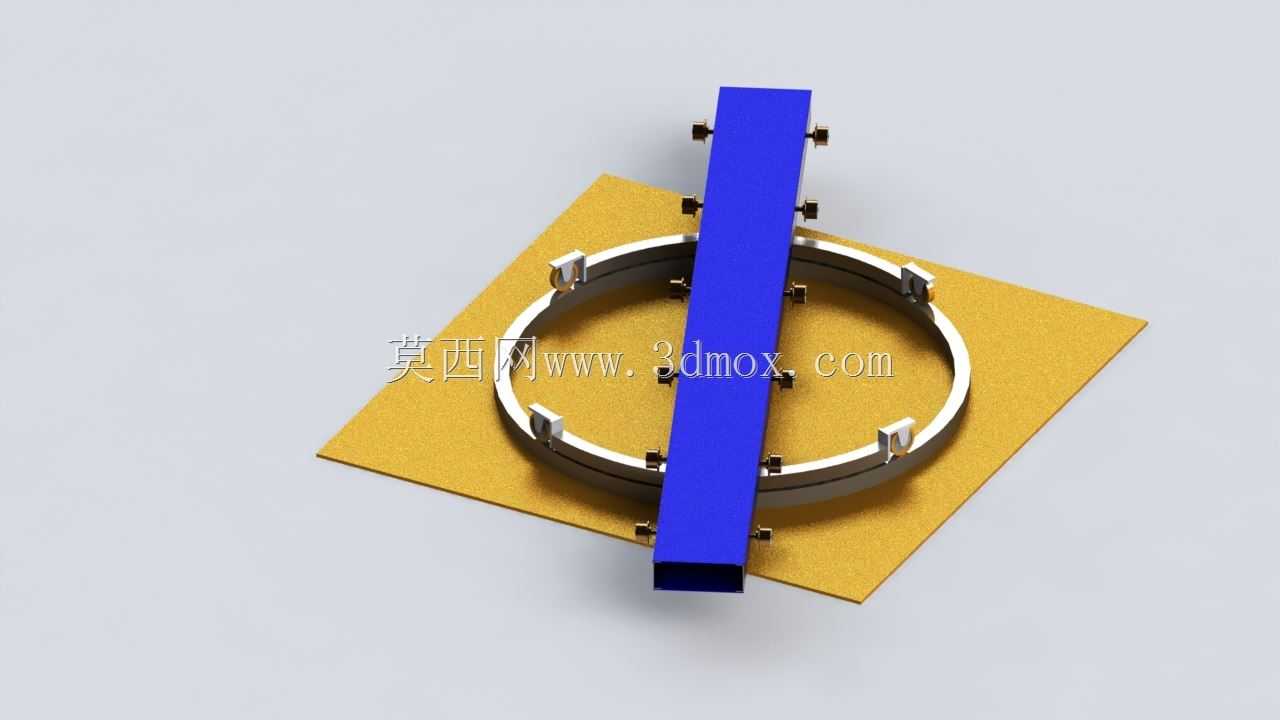

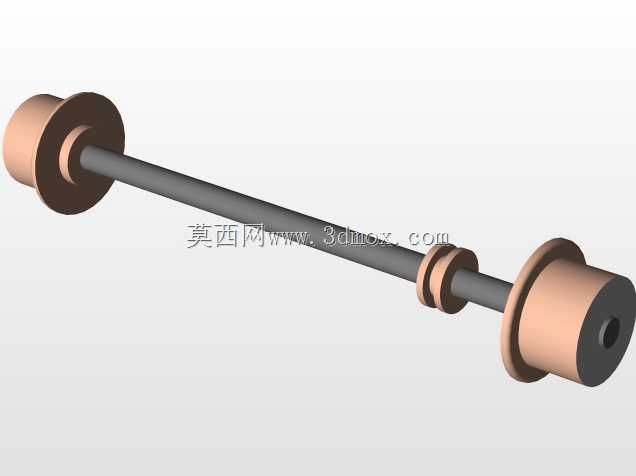

这套辊道式自动化输送线，主要应用于汽车整车制造厂区的涂装与总装车间衔接区域，核心用途是完成油漆车身从涂装车间缓存工位到总装装配线的自动化跨区转运，替代传统的人工牵引车转运模式，解决跨车间转运过程中车身漆面易剐蹭、转运节拍匹配度差、人力成本高、转运路径占用厂区通道的痛点，适配大规模量产车企的高节拍连续生产需求。整套输送线采用十字交叉的布局设计，可同时对接涂装车间出口缓存位、总装线上料位、临时返修位三个核心工位，通过十字转台机构完成车身载具的90度转向切换，无需额外设置车身顶升旋转机构，大幅压缩了转向工位的占地面积，适配车间内狭窄的通道安装边界。输送主体采用标准模块化辊道单元拼接而成，单段辊道单元的安装基准面统一，可根据车间的实际墙体分布、通道走向灵活调整拼接长度与转向角度，图中布局就是贴合车间红砖墙体的转角走向设计，最大化利用车间内的边角闲置空间，无需对现有车间建筑结构做大规模拆改，降低产线落地的施工成本。线体侧边设置有统一的导向护栏与载具定位机构，可适配不同轴距、不同宽度的乘用车白车身载具，载具在辊道上运行时，侧边导向轮可限制载具的横向偏移量，定位机构可在转台工位、上下料工位完成载具的精准锁止，定位精度控制在毫米级，避免车身转运过程中出现偏移、滑落的问题，保护未完全固化的漆面不受剐蹭损伤。十字转台作为线体的核心转向部件，采用与主线体同高度的辊道设计，转台旋转过程中载具无需脱离辊道支撑面，转向动作平稳无冲击，不会造成车身漆面的震动损伤，转台的旋转节拍可与主线体的运行节拍联动匹配，当主线体有车身进入转台工位时，转台自动完成转向对接，无需人工操作干预。线体两端设置有手动操作工位与安全防护装置，当出现异常停线、载具卡滞的情况时，操作人员可在端部工位手动控制线体的启停与正反转，快速排查故障，线体侧边的安全光栅可检测到人员误入线体区域时自动触发停线，保障车间操作人员的安全。整套输送线的辊道面高度与涂装车间出口、总装线上料位的高度完全齐平，载具可直接从涂装车间的缓存辊道平滑进入该输送线，再通过转台转向后直接送入总装线的上料辊道，全程无需额外的升降转接动作，转运过程连续顺畅，可适配每分钟数米的运行速度，满足每小时数十台车身的转运节拍需求，适配主流乘用车工厂的量产产能要求。
