垂直式Destaco手动快速夹钳三维建模

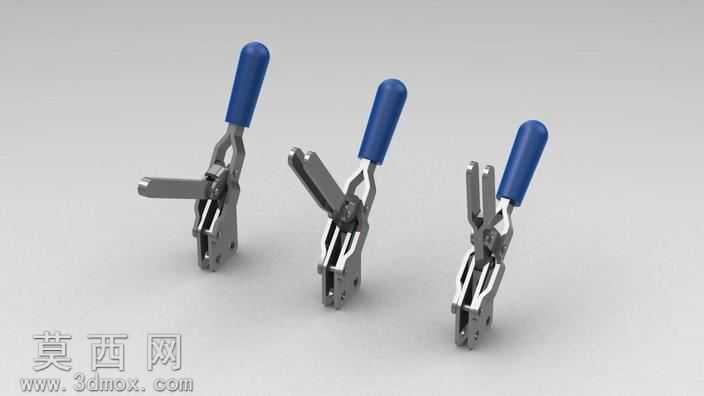

本作品为垂直式Destaco系列手动快速夹钳的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成夹钳基座、压臂、手柄、联动连杆、销轴、复位弹簧、防滑握套等单个零件的特征建模，再按照实际装配约束关系完成整体装配，还原了该系列夹钳三款不同开合行程规格的完整结构。建模阶段严格遵循Destaco垂直夹钳的实际尺寸规范，对基座的安装孔位、压臂的压紧端面、连杆铰接点的位置公差做了精准约束，确保各零件间的运动干涉检查完全通过，可完整模拟夹钳从松开到锁止的全行程动作。材质与渲染环节，针对金属结构件赋予哑光镀锌钢材材质，调整金属粗糙度与反射参数还原五金工装的金属质感，手柄部分赋予蓝色防滑橡胶材质，添加细微的颗粒纹理模拟真实握套的防滑触感，渲染时采用柔和的工作室布光，多角度呈现夹钳的结构细节与开合状态，清晰展示不同行程规格夹钳的结构差异。结构设计上，该款垂直夹钳采用肘节自锁原理，当手柄下压至垂直锁止位置时，联动连杆过死点形成机械自锁，可在无额外外力的情况下保持稳定的压紧力，避免加工或装配过程中工件松脱，基座预留的标准安装孔可直接固定在工装台面，压臂前端可根据使用需求更换不同形状的压头，适配不同厚度、不同外形工件的压紧需求。建模过程中对铰接销轴的配合间隙做了合理还原，既保证模型运动仿真时的流畅性，也符合实际产品的装配公差要求，所有零件的特征建模均采用参数化设计方式，可根据实际使用需求快速调整夹钳的开口行程、压紧力参数，适配不同的工装压紧场景。
