巴西EMA品牌快速锁定夹钳三维设计作品

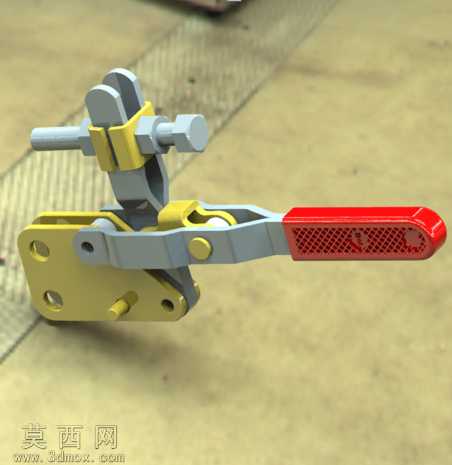

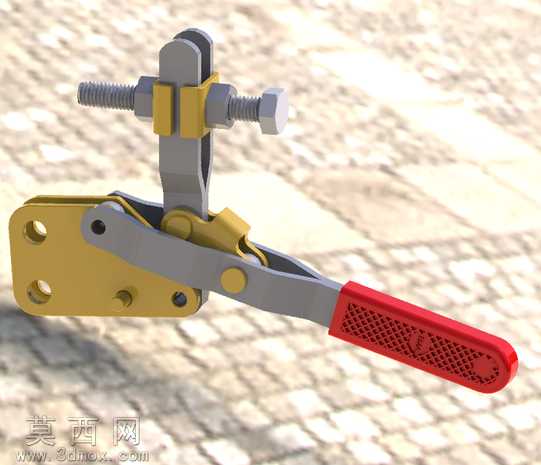

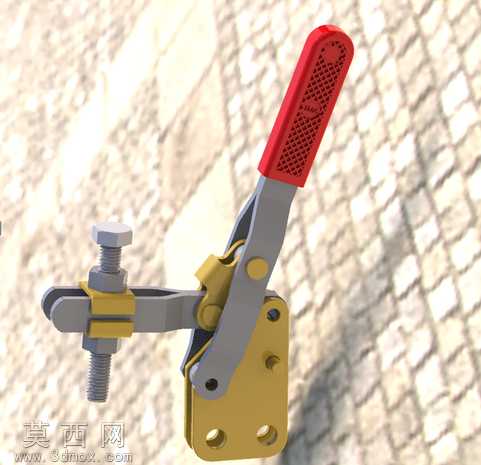

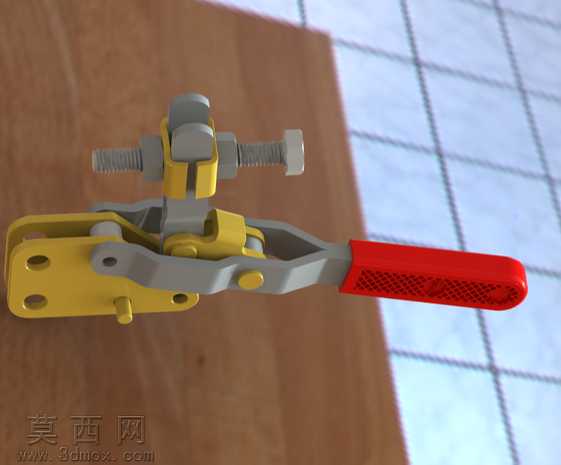

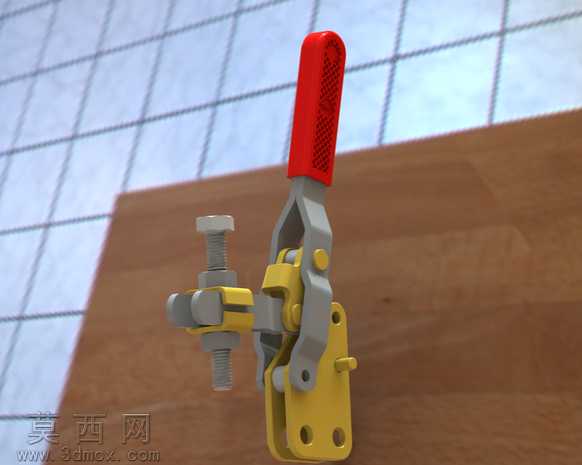

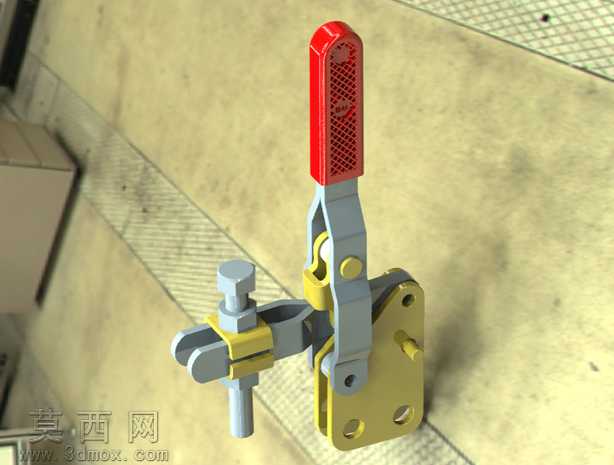

本作品为巴西EMA品牌的固定用锁定夹钳三维建模成果，建模过程严格遵循实物测绘的尺寸比例，在SolidWorks软件中完成全参数化零件建模与虚拟装配，完整还原了该款夹钳的所有结构细节。建模阶段首先对夹钳的底座、连杆机构、手柄、压头组件、锁紧卡扣等独立零件进行单独绘制，对底座的安装孔位、铰接转轴的配合公差、手柄的防滑纹理都做了精准还原，其中手柄表面的网格防滑凹槽采用阵列特征完成建模，既保证了纹理的规整性，也便于后续修改调整。装配阶段严格按照实际机械结构的运动逻辑添加配合约束，完整实现了夹钳开合、锁紧的运动仿真效果，可直观演示夹钳从张开到压紧锁定的完整动作流程，各铰接部位的转动间隙设置符合实际工装的装配公差要求，不存在运动干涉问题。材质与渲染环节，针对不同零件的实际材质做了区分设置：底座与金属铰接件采用镀锌钢材质，调整金属粗糙度参数还原哑光镀锌的质感，表面添加细微的使用划痕纹理提升真实感；手柄部分采用红色酚醛塑料材质，设置合适的漫反射与高光参数还原工业塑料的半哑光质感，防滑网格处做轻微的凹凸贴图处理强化纹理立体感；锁紧调节部位的黄色部件采用工程塑料材质，与金属部件形成清晰的视觉区分。渲染输出时采用工作室柔光照明方案，多角度展示夹钳的结构形态与细节特征，清晰呈现各部件的连接关系。设计层面完整复刻了该款快速夹钳的肘节锁紧结构，利用连杆机构的死点位置实现夹紧后的自锁功能，前端的可调压头可根据夹持工件的厚度调整伸出长度，适配不同尺寸工件的夹紧需求，底座的多个安装孔可实现夹钳在工装台面的灵活固定，整体结构紧凑、操作便捷，是工装夹具领域常用的快速压紧元件，该三维模型可直接用于工装设计的装配调用、工装方案的可视化演示以及相关机械结构的教学参考。
