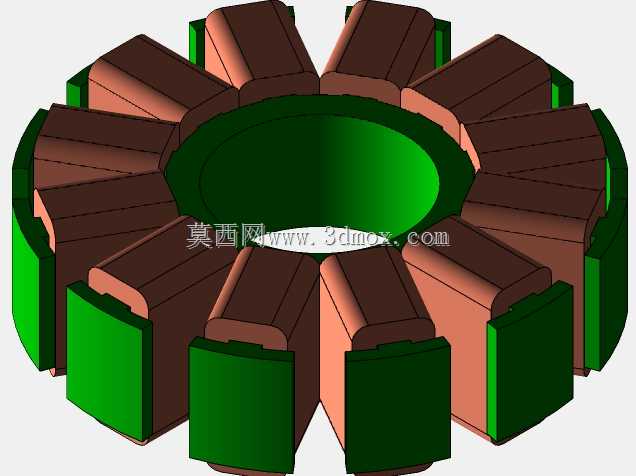

多旋翼无人机用V3508外转子无刷电机结构

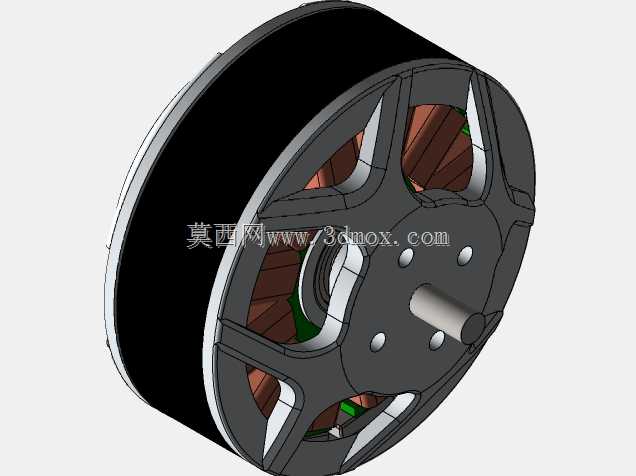

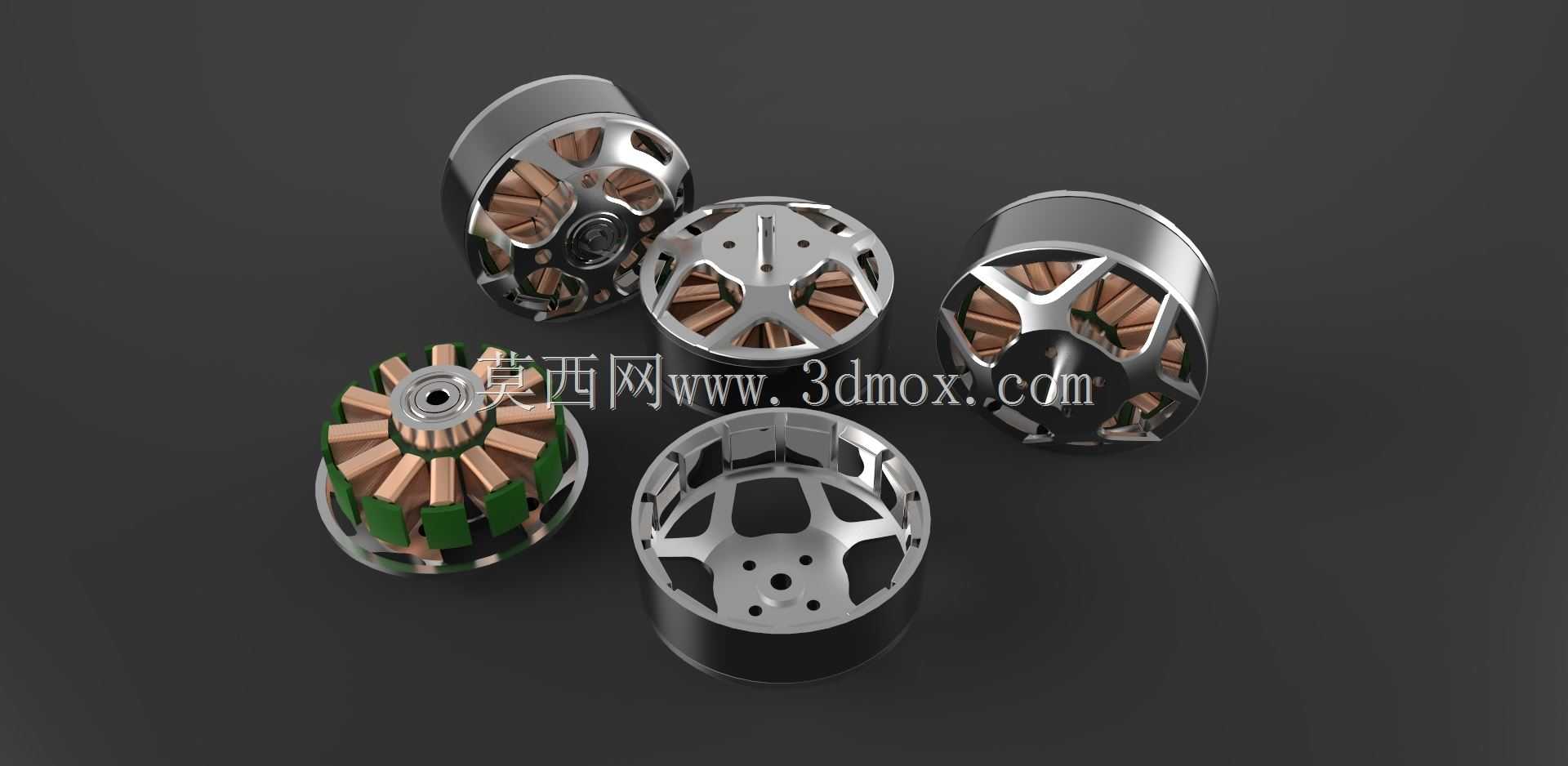

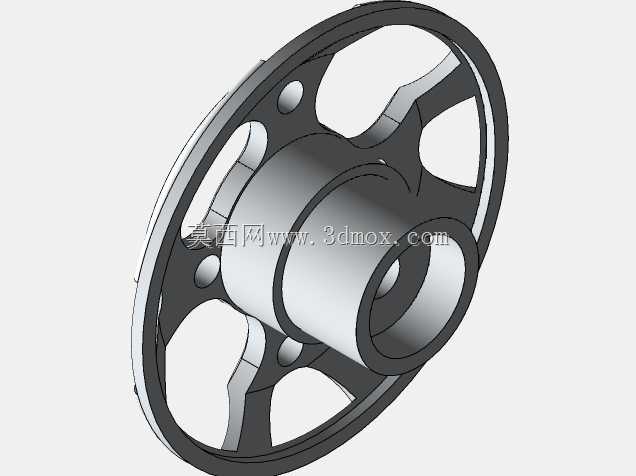

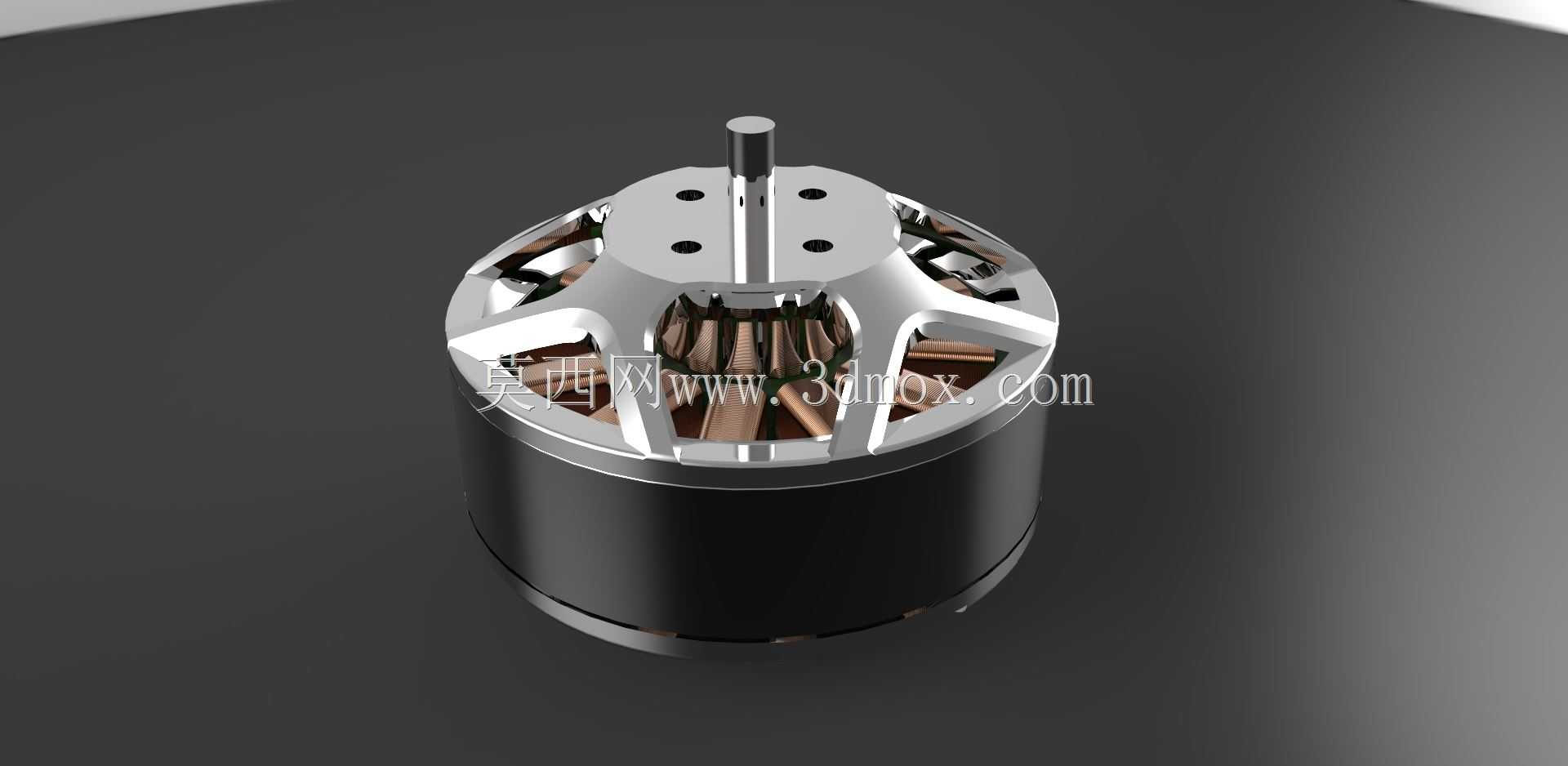

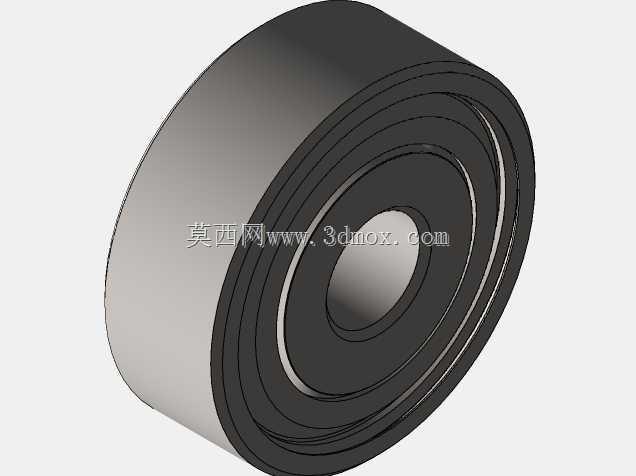

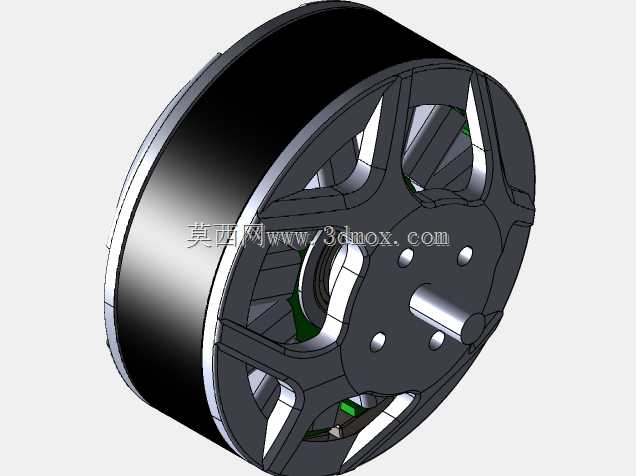

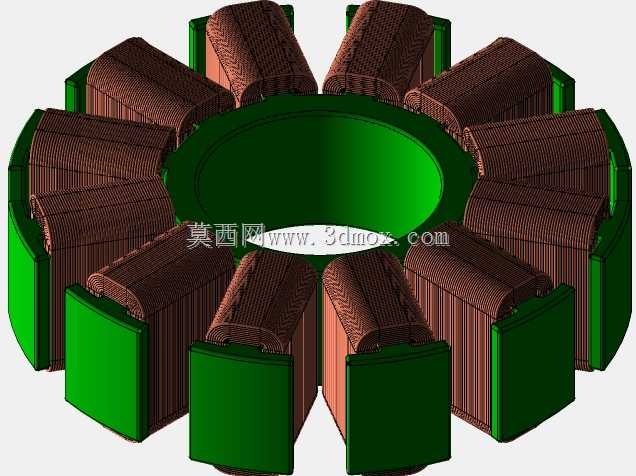

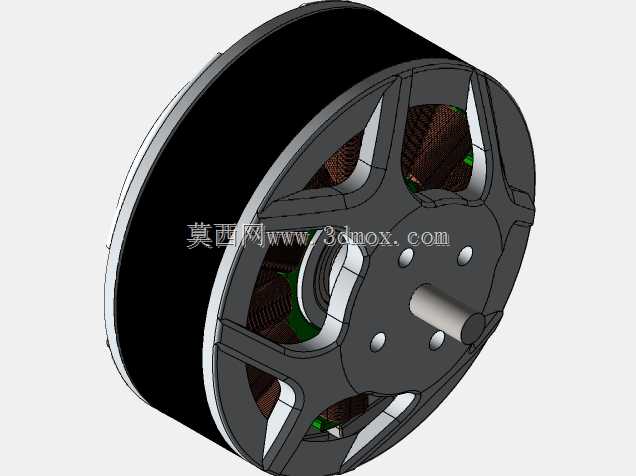

这款无刷电机主要面向消费级及工业级多旋翼无人机、小型无人飞行器动力场景设计，是旋翼类无人设备的核心动力输出部件，负责将电能转化为旋转机械能，带动螺旋桨产生升力与姿态调整力矩，适配四旋翼、六旋翼等常见多旋翼布局的无人飞行器，可满足航拍、巡检、轻量载荷运输等不同工况下的动力输出需求。作为外转子结构的无刷电机，其核心功能特性围绕高功率密度、轻量化、高运转平顺性设计，外转子结构将永磁体贴装于旋转外壳内侧，定子线圈固定于中心基座，相比同规格内转子电机能输出更大扭矩，可直接匹配对应尺寸螺旋桨，省去额外减速传动结构，降低整体动力系统重量与传动损耗。电机内部集成了支撑转子运转的轴承组件、产生交变磁场的定子线圈组件、限制轴承轴向窜动的弹性挡圈结构，各部件配合间隙经过适配调校，保障高速运转下的结构稳定性，降低运转振动与噪音。设计过程中参考了同规格航模动力电机的通用安装尺寸，定子部分采用多槽集中绕组布局，在有限的体积内提升铜线填充率，降低绕组发热，提升持续运转的电流承载能力；转子外壳采用镂空轻量化设计，在保证结构强度的前提下削减不必要的壳体重量，同时镂空结构可引导气流穿过定子绕组区域，带走线圈运转产生的热量，提升长时间工作的热稳定性。安装边界方面，电机中心预留标准规格的轴孔与安装螺孔位，可直接适配主流多旋翼无人机的机臂安装座，转子端盖预留螺旋桨安装孔位，可直接匹配对应孔径的多旋翼螺旋桨，无需额外定制转接结构；整体径向尺寸与轴向长度控制在多旋翼动力的通用适配区间，既不会因尺寸过大增加飞行风阻，也不会因结构过于紧凑导致散热不足、功率余量不够。模型还原了电机的完整装配关系，包含定子铁芯、绕组、永磁体、转子外壳、轴承、挡圈等全部核心零件，可直观呈现外转子无刷电机的内部结构组成，也可用于无人飞行器动力系统的装配干涉校验、动力布局模拟，帮助设计人员快速完成动力部分的匹配选型与结构适配，在小型无人设备动力开发、航模动力改装、机电类教学演示等场景都具备实用参考价值。
