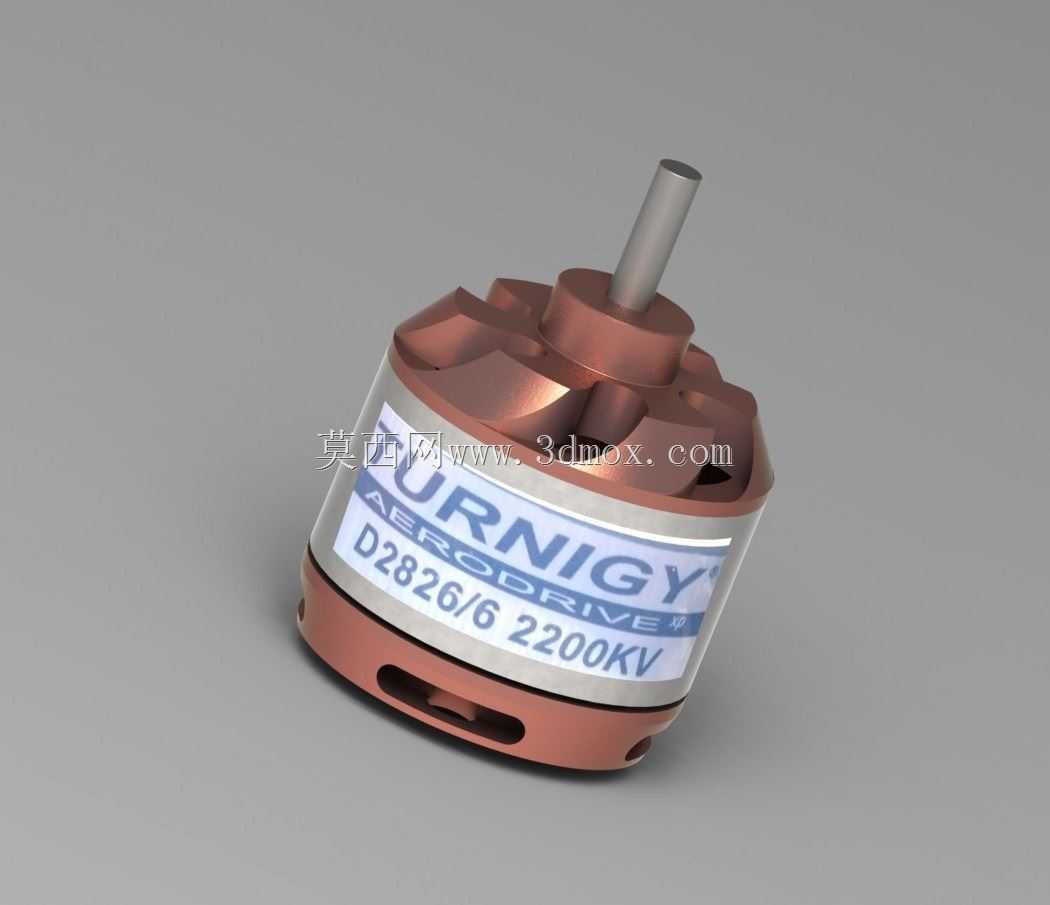

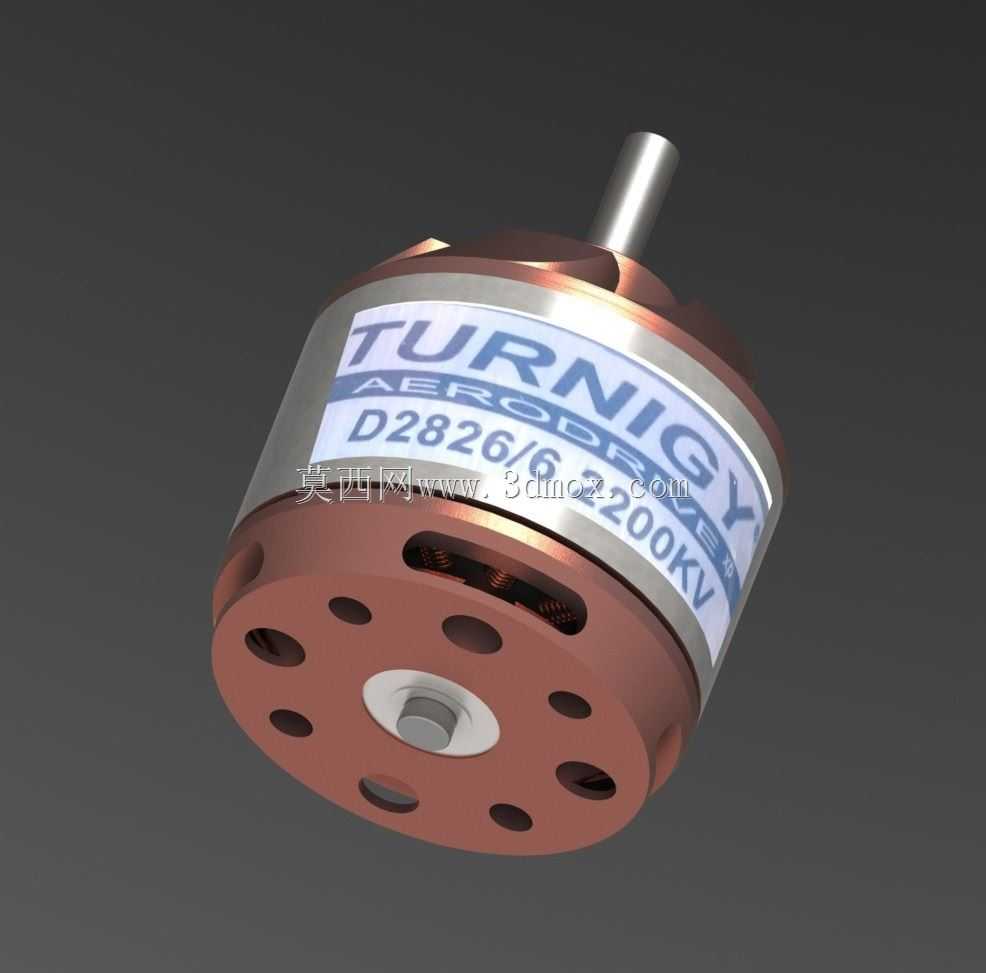

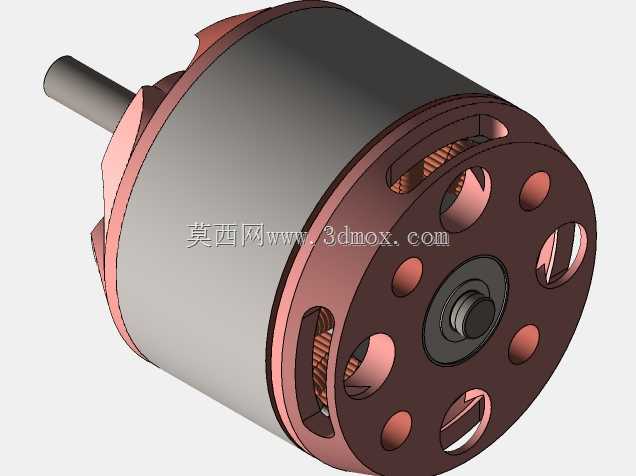

航模用外转子无刷动力电机三维结构

这款外转子无刷动力部件，核心应用场景聚焦于小型电动航空模型领域，涵盖固定翼航模、小型多旋翼飞行器、轻量电动滑翔机等对动力密度、响应速度有较高要求的遥控航空设备，作为整套航模系统的核心动力输出单元，承担着将电能转化为旋转机械能、驱动螺旋桨产生拉力或推力的核心作用，直接决定航模的飞行推力、续航表现与机动响应能力。从功能特性来看，该款动力单元采用外转子结构设计，转子外壳直接集成磁钢与安装基座，运转时外壳随磁钢同步旋转，相比同规格内转子结构具备更高的扭矩输出特性，无需搭配大减速比齿轮组即可直接驱动适配尺寸的螺旋桨，有效减少动力传动环节的能量损耗与机械故障点，2200KV的转速特性适配小直径高转速螺旋桨，能够为轻量级航模提供充沛的起飞推力与灵活的机动动力，运转过程中动平衡表现优异，可有效降低高速旋转时的机身震动，保障航模飞行过程中的姿态稳定性。在设计思路层面，该结构围绕航模应用的轻量化、高集成度需求展开，整体采用紧凑的短筒式布局，将定子绕组、轴承组、磁钢、输出轴全部集成在圆柱形壳体内，最大限度压缩轴向与径向尺寸，降低动力单元自身重量对航模整机配平的影响；前端输出轴采用标准直径的光轴设计，可通过通用桨夹快速适配不同规格的螺旋桨，后端基座预留标准化安装孔位，能够通过减震胶柱或螺丝直接固定在航模的电机安装座上，适配多数轻量航模的通用安装规格，无需额外定制转接结构。从外形尺寸与安装边界来看，整体为规整的圆柱形结构，径向最大尺寸适配小型航模的机头安装空间，轴向长度较短，不会过度突出机身轮廓影响气动外形；安装孔位采用行业通用的跨距设计，安装面平整，可紧密贴合航模的防火板或电机座平面，输出轴伸出长度满足常规桨夹与螺旋桨的安装需求，不会出现轴长过短无法固定、或轴长过长增加额外重量的问题；外壳预留的散热槽可在高速运转时引导气流穿过定子区域，带走绕组工作产生的热量，保障大油门工况下的动力输出稳定性，避免长时间高负载运转出现过热退磁问题，整体结构完全匹配小型遥控航空模型的动力安装与使用需求，可直接用于航模整机的虚拟装配验证、动力系统匹配仿真以及结构教学演示场景。
