汽车变速箱动力传动单元结构设计

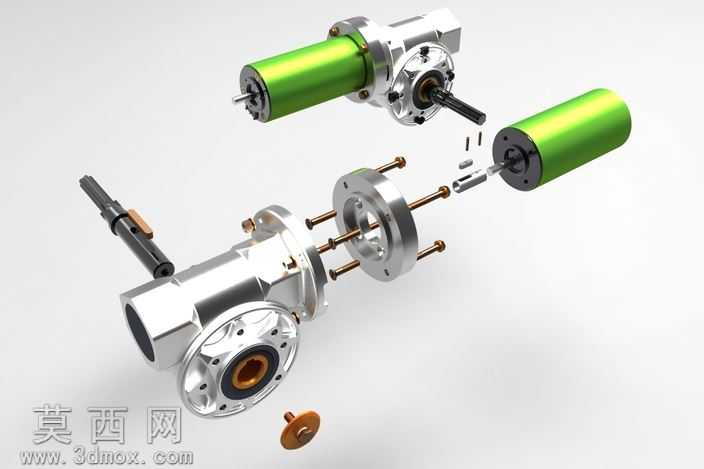

本作品为汽车变速箱动力传动单元的三维建模设计，整体围绕双直流电机配合齿轮减速机构的动力传递逻辑展开搭建，建模过程中严格遵循机械传动的配合公差要求，对每一处连接结构都做了精准的尺寸约束。首先完成核心齿轮箱体的主体建模，依据传动齿轮的啮合中心距确定箱体的内腔尺寸，对箱体上的轴承安装位、端盖连接孔、输入输出轴过孔都做了精细化的特征构建，保证箱体既能够为内部传动构件提供稳定的支撑防护，也能预留足够的润滑储油空间。针对配套的MAXON直流电机，建模时还原了电机外壳、输出轴、端盖连接法兰的结构细节，电机与齿轮箱的连接采用定位法兰加紧固螺栓的结构，通过多根周向布置的连接螺栓实现电机与箱体的刚性固定，保证动力输入的同轴度，避免传动过程中出现偏载抖动问题。传动部分的建模重点还原了齿轮啮合、传动轴支撑、外部花键轴输出的结构，输入轴通过联轴器与电机输出端连接，动力经过箱体内的齿轮组减速增扭后，通过带花键的输出轴向外传递，建模时对齿轮的齿形参数、轴的台阶定位结构、轴承的装配位置都做了对应设计，保证各构件装配时不存在干涉问题。渲染阶段为金属壳体部件赋予了抛光铝合金材质，还原金属件的高光反射与金属质感，为电机外壳赋予了阳极氧化绿色涂层材质，区分不同功能部件的视觉特征，连接螺栓、轴承等标准件赋予了镀锌钢材质，通过光影调整突出各部件的结构轮廓与装配关系，清晰展现整个动力单元的拆分结构与装配逻辑。设计过程中充分考虑了部件的拆装维护性，端盖与箱体采用螺栓连接，方便后期对内部齿轮构件进行检修更换，双电机的布置方案也能够为变速单元提供更灵活的动力输入匹配，适配不同工况下的动力输出需求，整体结构紧凑，传动路径清晰，各部件的连接定位合理，能够直观展现汽车变速箱动力单元的工作原理与结构组成。
