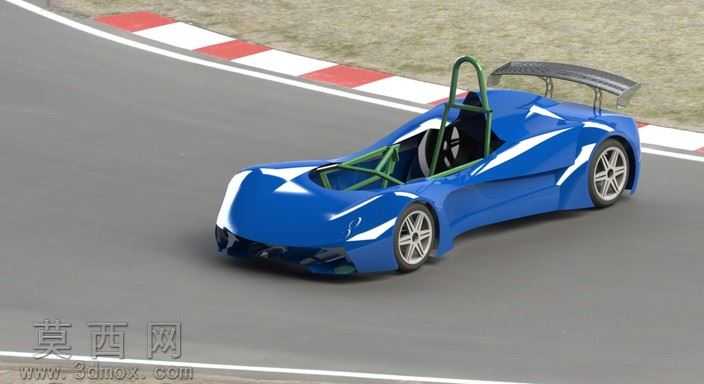

竞赛级汽车空气动力学扰流板结构设计

本作品为面向竞赛场景打造的汽车空气动力学扰流板三维设计，建模阶段依托三维参数化设计工具完成全结构特征构建，首先基于空气动力学仿真得到的下压力需求数据，确定扰流板的主翼面弧度、侧翼延伸长度与支撑结构的力学承载边界。主翼面采用变曲率曲面设计，建模过程中通过多截面曲面拟合实现翼面从中央到两端的厚度渐变，既保证高速气流经过时的下压力输出效率，又避免翼面过厚带来的额外风阻，翼面上表面做了微弧收边处理，能够梳理流经车尾的紊乱气流，减少车尾涡流区的范围，降低整车高速行驶时的气动升力。支撑结构采用双侧镂空支架设计，建模时通过对称草图拉伸切除完成多圆形减重孔的布局，每个减重孔的位置都经过受力路径校核，在保证支架结构刚性、能够承受高速下翼面气动载荷的前提下，最大化去除冗余材料，实现部件的轻量化目标，支架与主翼面的连接位置做了内嵌式卡位结构设计，能够保证装配后翼面不会出现高速抖动，同时预留了角度调节的安装余量，可根据不同赛道的下压力需求调整翼面攻角。材质渲染阶段，主翼面主体采用哑光碳纤维材质表现，还原高性能空气套件的真实质感，翼面边缘做了高亮封边处理区分材质层次，支撑结构采用磨砂航空铝合金材质，金属表面做了细微的颗粒质感处理，还原机加工部件的真实表面状态，渲染时采用暗调影棚环境，通过柔和的侧光突出翼面的曲面弧度与支架的镂空结构特征，地面添加微弱的倒影效果增强作品的立体感。设计思路上围绕竞赛场景的实用需求出发，摒弃了外观化的冗余造型，所有曲面特征与结构设计都服务于气动效率与轻量化目标，既能够满足汽车运动赛事中对车尾下压力的提升需求，又兼顾了部件的安装适配性与结构可靠性，整体结构简洁紧凑，没有多余的装饰性特征，所有造型元素都具备实际的功能价值，可直接用于改装部件的开模生产参考，也可作为汽车空气动力学教学的演示模型使用。
