Pololu75比1减速齿轮马达编码器结构设计

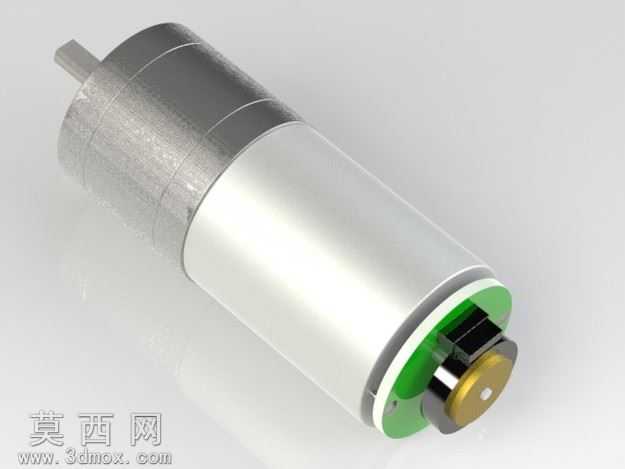

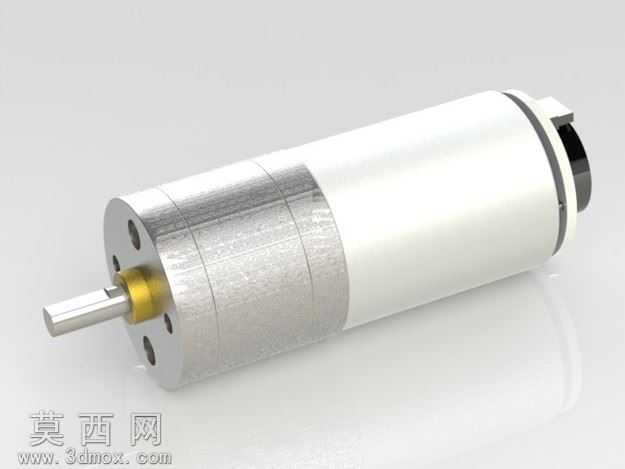

本模型针对25D规格齿轮减速电机配套的编码器组件进行完整三维建模还原，严格参照Pololu官方2275号部件的实际尺寸参数完成结构复刻，建模过程中以SolidWorks为核心工具，对产品的各组成部分进行分层级参数化设计。模型首先构建核心输出轴结构，还原轴端的扁位定位特征，匹配输出端黄铜衬套的装配间隙，确保轴件与减速箱前端盖的同轴度公差符合实际产品的装配要求；随后逐层搭建行星齿轮减速段的金属外壳结构，还原外壳表面的精车纹理质感，对减速段的各级齿轮啮合位置做了装配干涉检查，保证齿轮传动的空间位置准确无错位。电机主体段采用哑光白色工程塑料材质渲染，还原机身圆柱面的细腻磨砂质感，机身后端的编码器舱段做了分体式结构设计，还原编码器简易可拆装的结构特点，对编码器与电机尾轴的连接配合位做了精准的尺寸匹配，同时还原了后端输出轴的定位结构。建模过程中对所有零件的装配关系做了完整约束，可实现整机的虚拟装配拆解，清晰展示减速齿轮组、电机本体、编码器模块三个核心单元的层级布局；材质渲染阶段区分了金属加工面、塑料绝缘面、黄铜耐磨件的不同质感，金属减速外壳采用拉丝金属材质参数，模拟铝合金机加工后的表面光泽，电机机身采用低粗糙度的哑光塑料材质，输出轴采用镀镍金属材质表现光亮金属质感，黄铜衬套单独赋予金色金属材质突出耐磨部件的位置。设计过程中重点还原了该款带编码器减速马达的紧凑结构特点，在直径25毫米的圆柱机身内集成多级减速齿轮与位置检测编码器，模型完整保留了前端盖的安装孔位特征，可直接用于小型机器人、智能小车等项目的安装位匹配设计，编码器部分的简易结构也在模型中做了明确体现，方便使用者理解该款马达的位置检测原理与结构局限。
