HS35HD超纳米舵机高精度三维建模作品

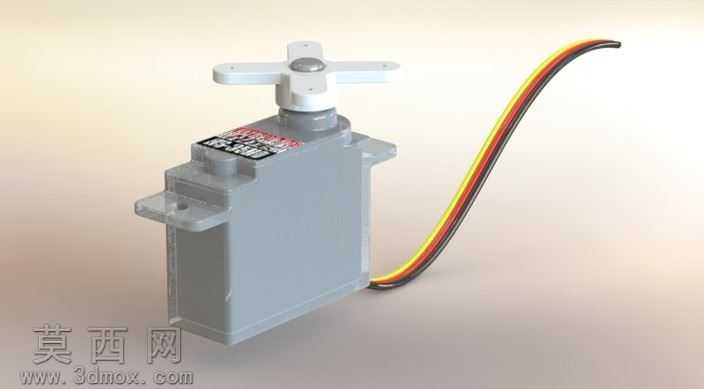

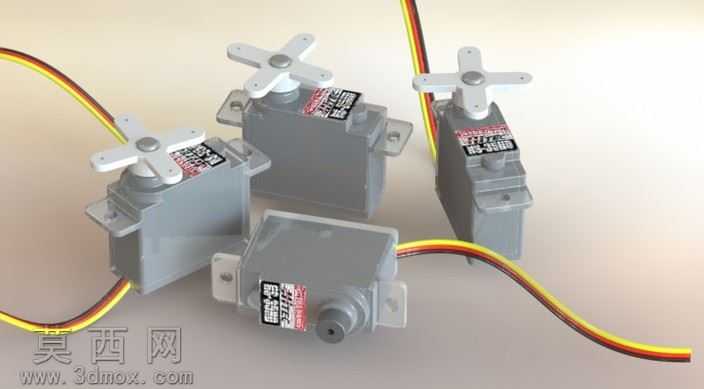

本次建模针对HS35HD超纳米伺服舵机开展全参数化三维构建，建模过程中严格遵循实物测绘的尺寸比例，完整还原舵机的外部壳体、顶部输出摇臂、侧边安装固定耳、尾部引出排线等全部结构细节。建模初始阶段先完成主体壳体的基础轮廓搭建，通过拉伸、切除、拔模等特征操作还原工程塑料壳体的薄壁结构，精准复刻壳体表面的安装定位孔、散热凹槽、标识贴装区域的细节，保证壳体的装配公差与实物一致。针对顶部的十字输出摇臂，单独构建零件特征，还原摇臂的安装定位孔、连接轴的配合结构，还原摇臂与舵机输出轴的装配限位结构，确保转动副的结构逻辑符合实际舵机的传动原理。对于引出的三色排线，采用扫掠特征完成线缆的自然弯曲形态建模，还原线缆外皮的柔性质感，区分红、黑、黄三色线芯对应的外皮色彩，还原线缆从舵机尾部出线口引出的过渡结构，避免生硬的直角转折，还原实物线缆的自然垂坠弧度。材质渲染阶段，为壳体赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数还原塑料外壳的磨砂质感，为顶部输出摇臂赋予同色系但略浅的塑料材质，区分不同零件的材质差异；为线缆分别赋予红、黑、黄三色的软质PVC材质，添加轻微的反光效果模拟线缆外皮的质感；为壳体表面的标识区域添加贴图材质，还原实物表面的参数标识细节。结构设计上完整还原舵机两侧的安装耳结构，精准定位安装孔的孔径与孔位间距，保证模型可直接用于航模、小型自动化装置的装配模拟；内部虽未做完全拆解建模，但预留了舵机内部齿轮组、电位器、驱动电路的装配空间，壳体的内部壁厚、支撑筋结构均按照实物的注塑结构进行还原，保证模型的结构合理性。建模过程中对所有配合面进行公差校验，确保输出摇臂与壳体的转动间隙、安装耳的平面度都符合实际零件的尺寸要求，整体模型可用于产品展示、装配模拟、结构教学等多种场景，渲染阶段采用柔和的影棚布光，突出舵机的结构轮廓与材质质感，还原实物的真实视觉效果。
