TO3封装2N3055功率晶体管结构设计

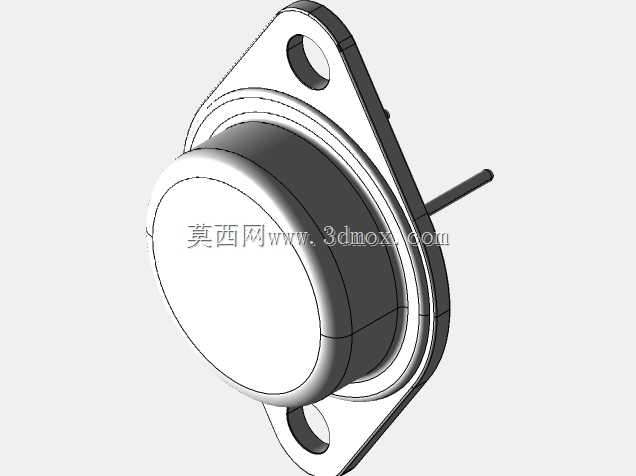

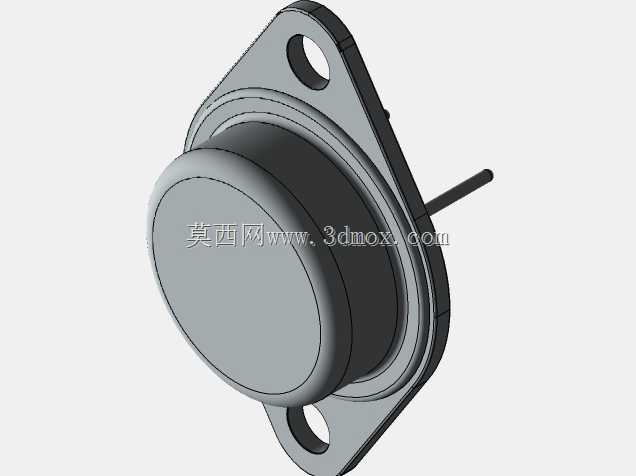

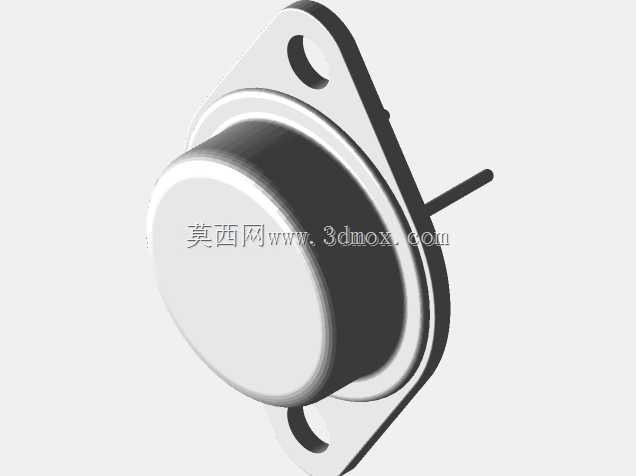

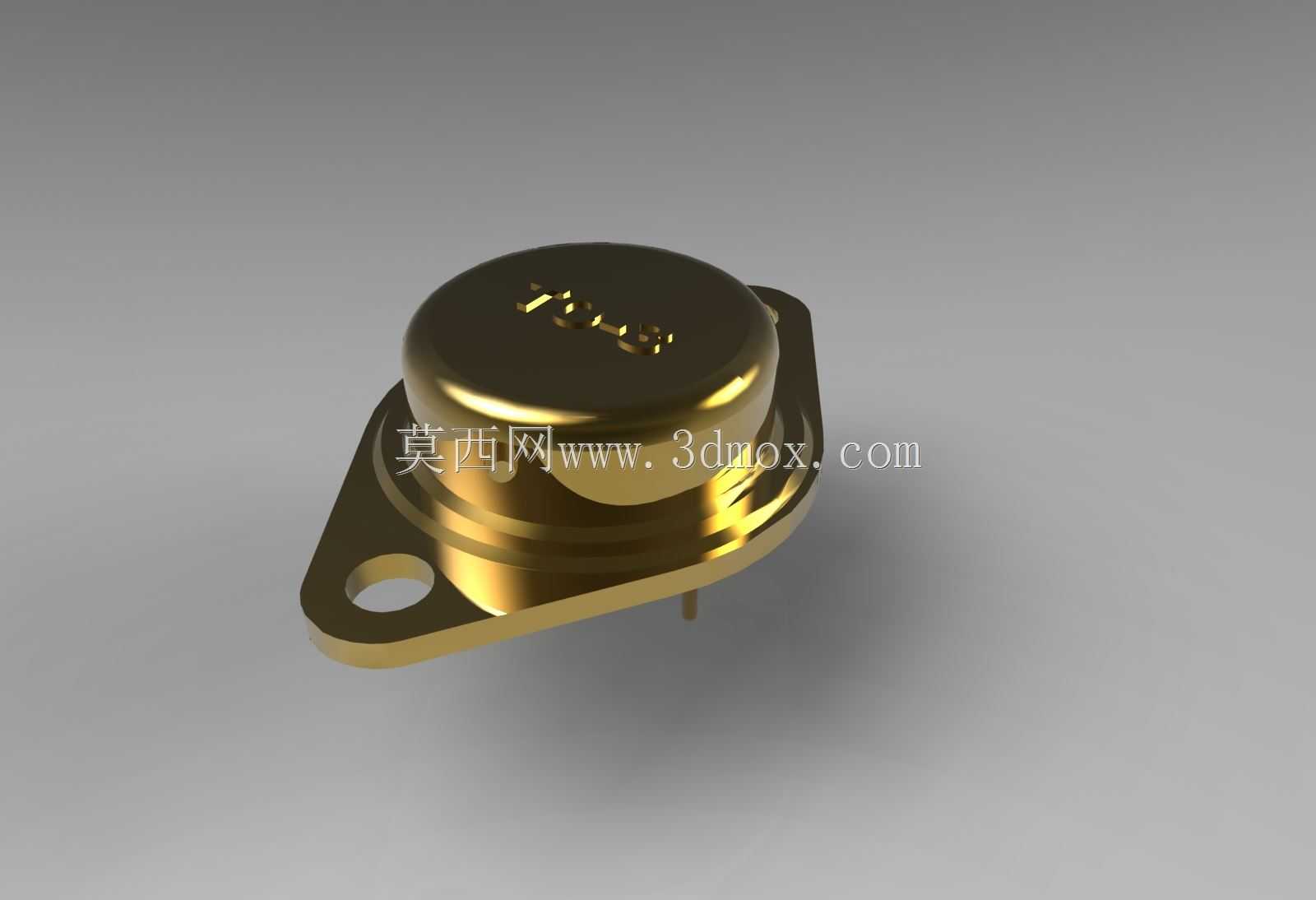

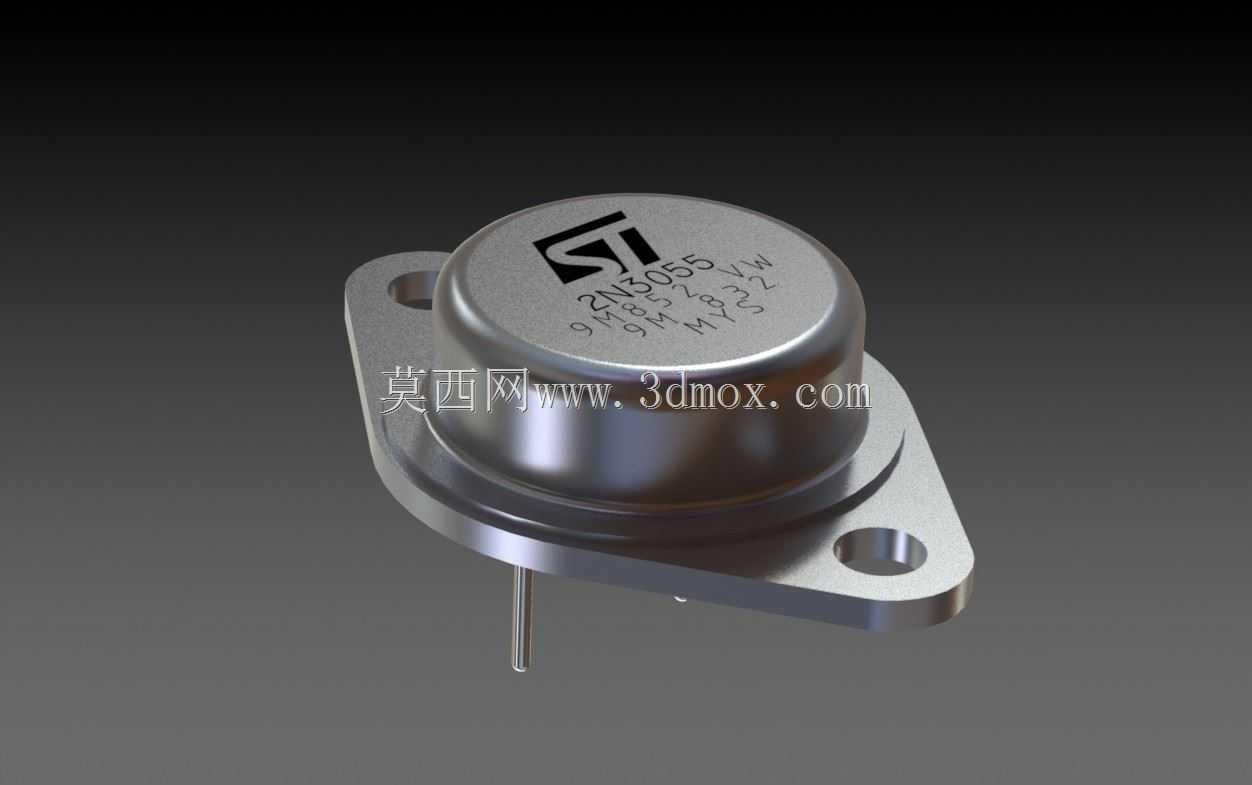

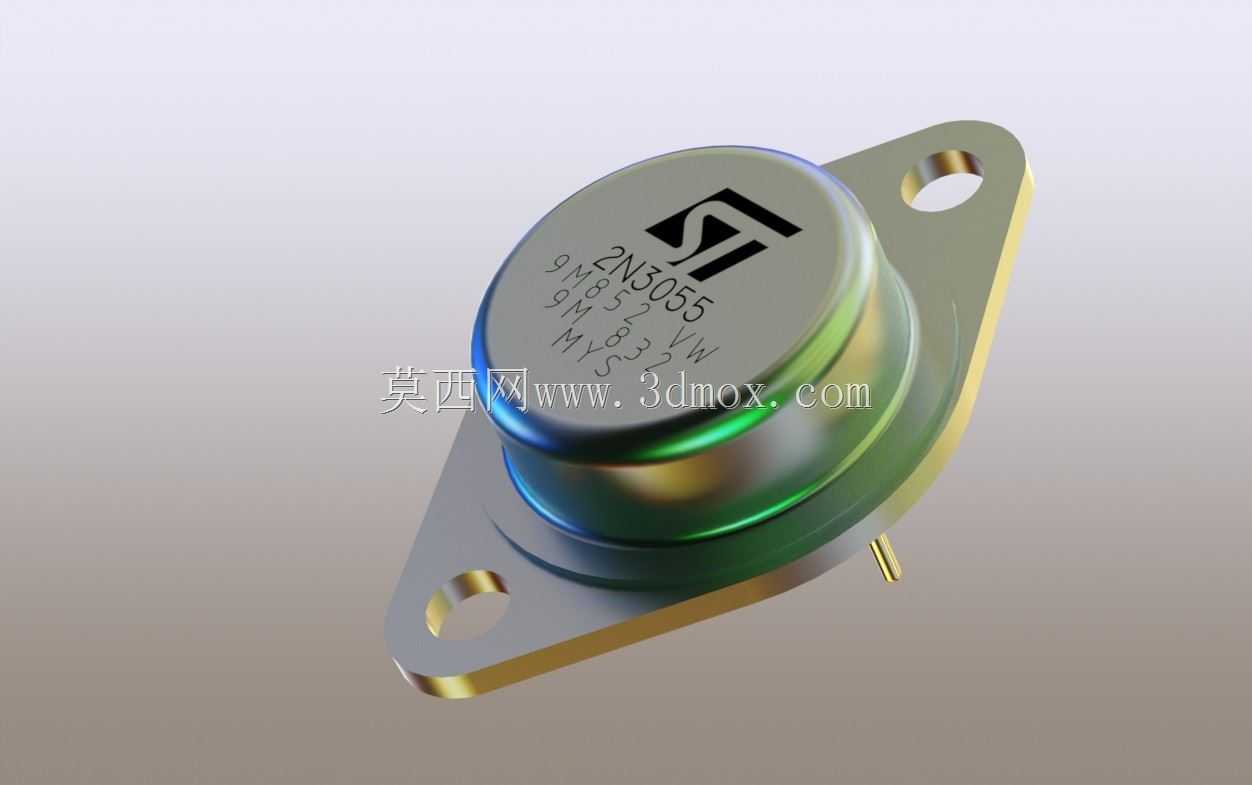

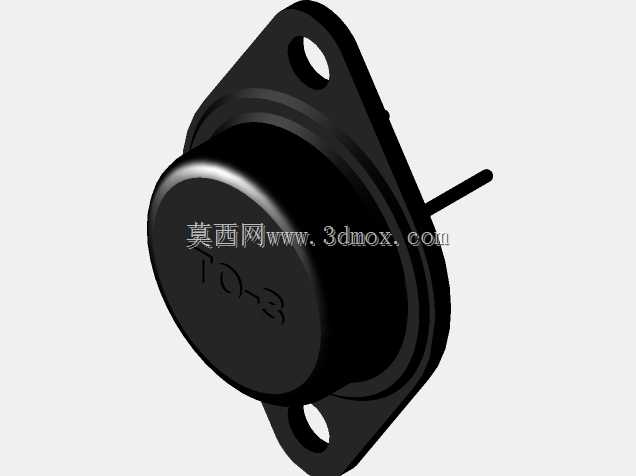

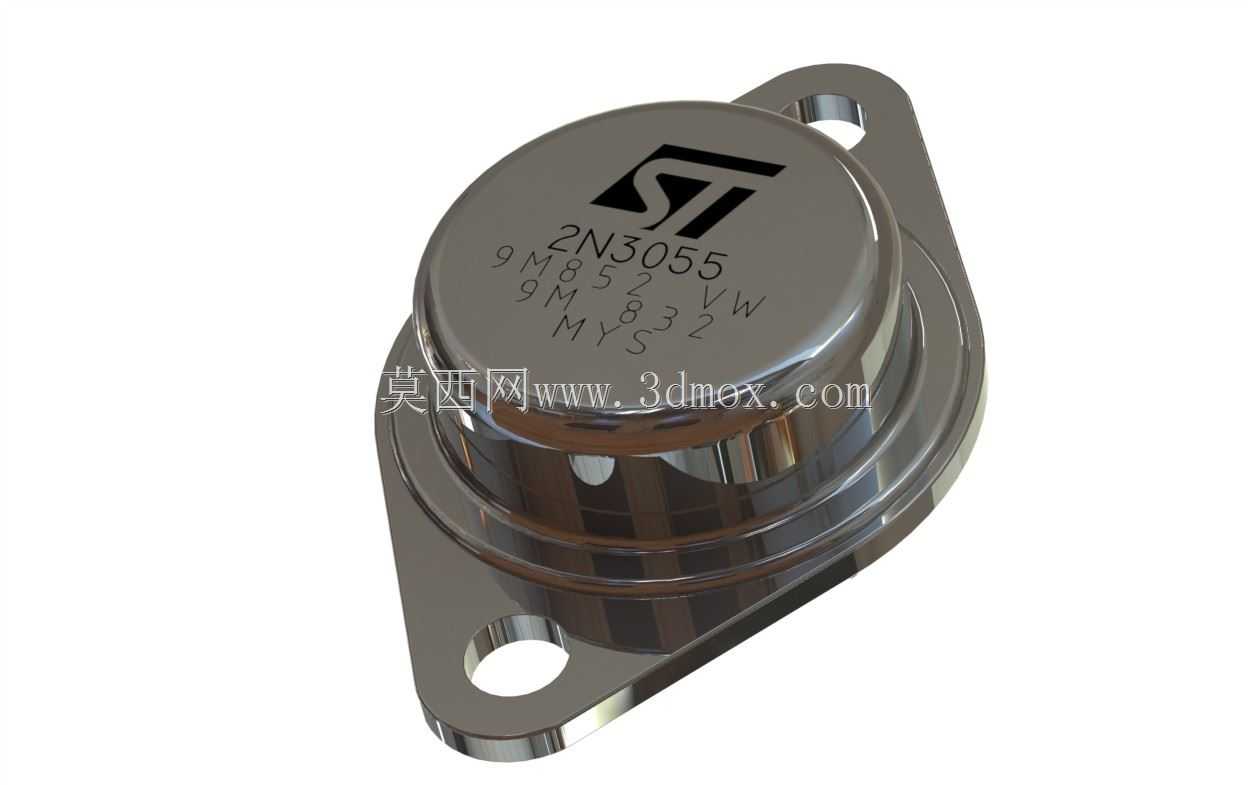

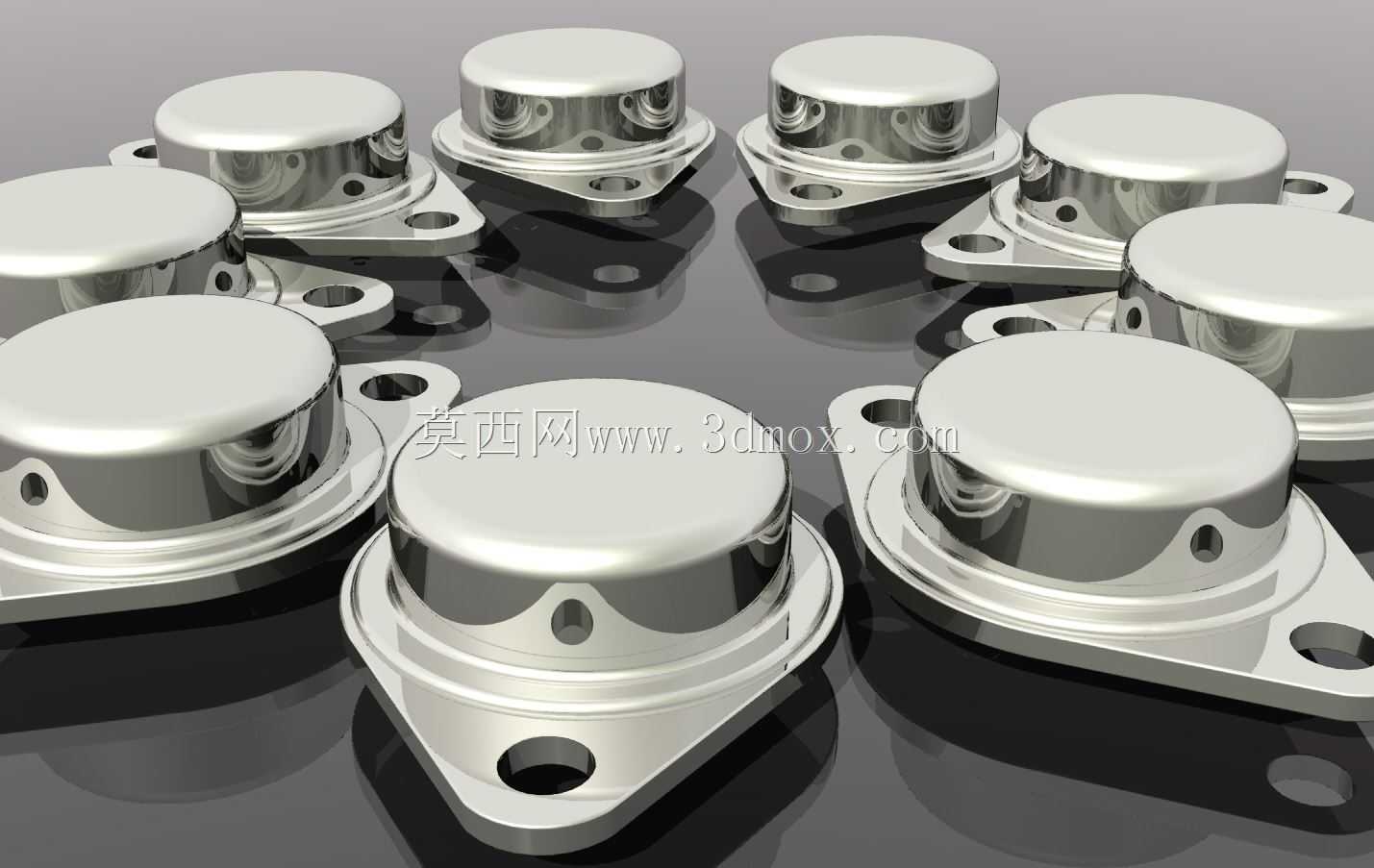

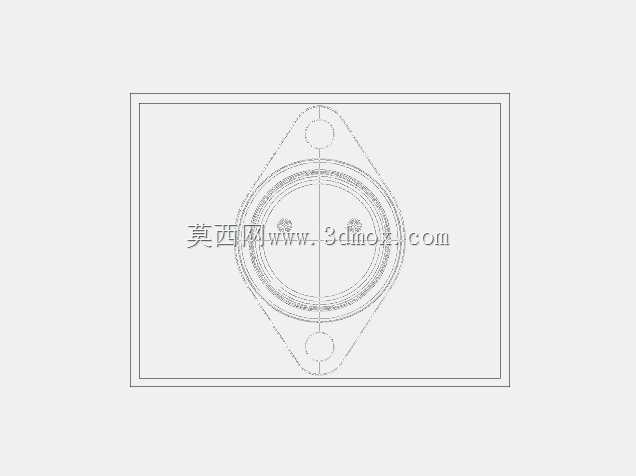

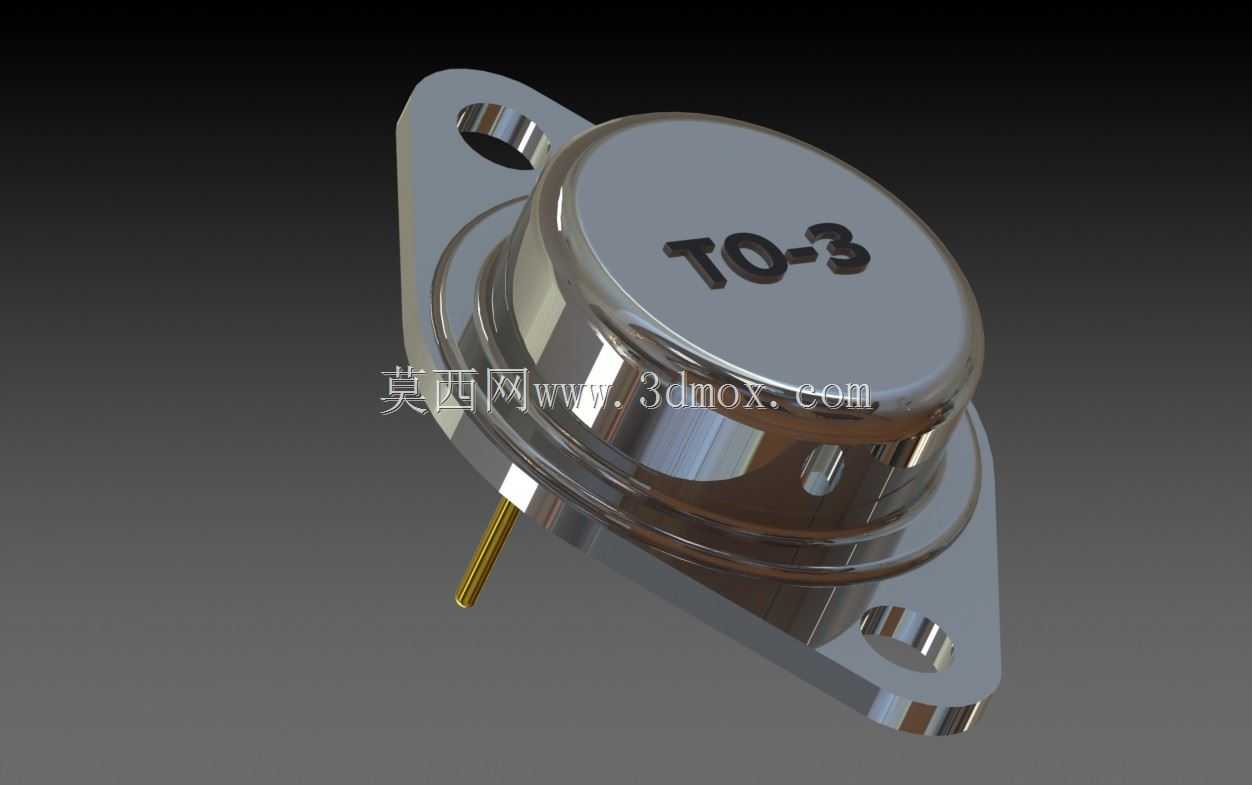

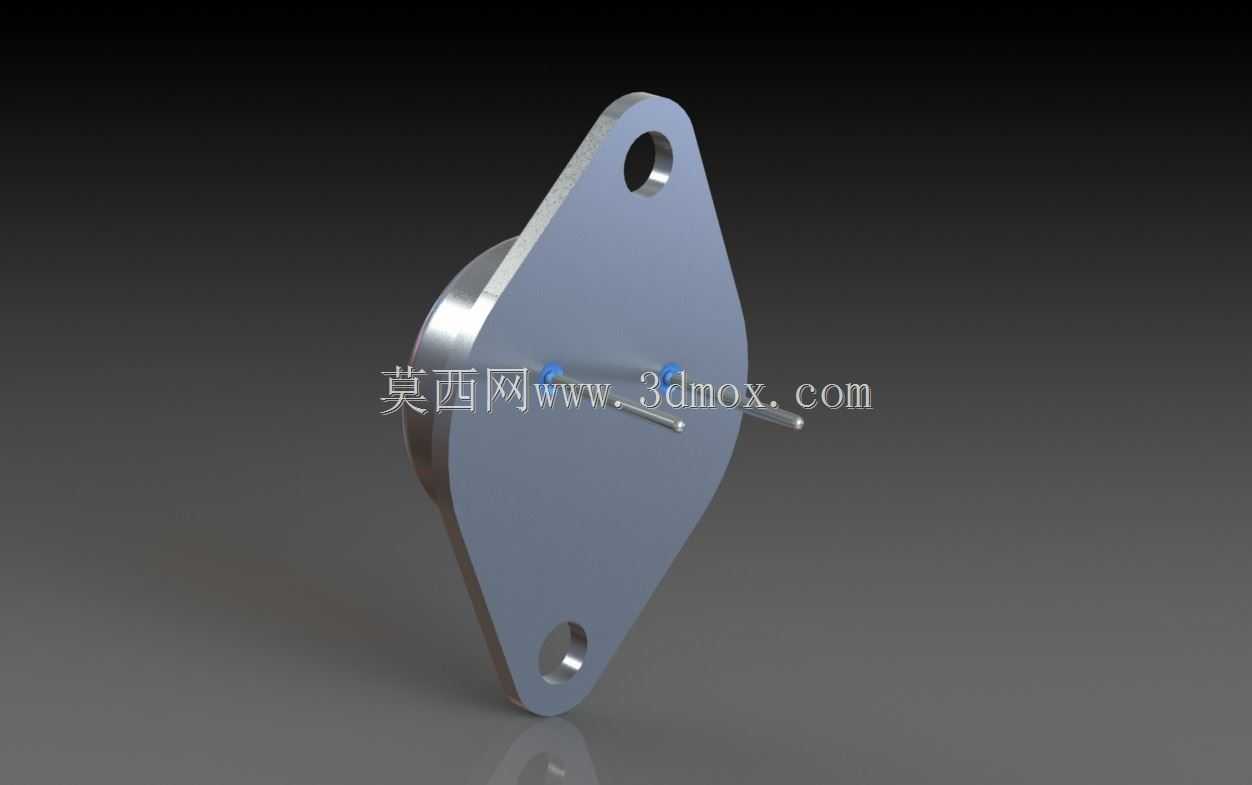

这款TO3封装的功率晶体管是工业电子领域应用极为广泛的功率半导体器件，常见于线性稳压电源、音频功率放大、大功率开关控制、工业逆变电路、电机驱动模块等场景中，作为核心功率处理元件承担电流放大、功率开关、电压调整的关键作用，能够在大电流、高功耗的工况下稳定工作，是早期工业电源、大功率音频设备、工业控制板卡中不可或缺的核心元器件。该款晶体管采用经典的TO3金属全密封封装结构，整体为圆形金属管帽搭配菱形安装法兰的设计，管帽顶部清晰印制器件型号与标识，便于生产装配过程中的物料识别与方向确认。从设计思路来看，TO3封装的核心设计目标是解决大功率器件的散热问题，金属管壳本身采用高导热的金属材质制作，背部的平面可以直接与散热器表面贴合，搭配安装法兰上的两个固定通孔，能够通过螺丝将器件牢牢锁紧在散热器表面，尽可能降低器件与散热器之间的热阻，保障大功耗工作状态下的热量能够快速传导散发，避免器件因结温过高出现性能衰减或损坏。在外形尺寸与安装边界上，该器件的管体直径、法兰安装孔距均遵循TO3封装的通用行业标准，两个安装孔对称分布在菱形法兰的两端，安装时无需额外定制适配结构，可直接匹配市面上通用的TO3封装散热器、安装座，引脚从管体底部引出，引脚间距、引脚直径也符合行业通用规范，能够直接适配对应规格的PCB安装孔位，在电路设计时无需额外调整封装尺寸，可直接调用标准封装库完成布局。功能特性上，这类金属封装的功率晶体管具备更好的气密性与环境适应性，相比塑料封装器件能够在更宽的温度范围、更恶劣的工业环境下稳定工作，抗机械冲击、抗潮湿腐蚀的能力更强，适合在工业控制设备、户外电力设备、高可靠性要求的军工级电子设备中使用。设计过程中充分考虑了生产装配的便利性，法兰的安装孔预留了足够的螺丝操作空间，管体与安装面的贴合平面做了平整度处理，能够保证导热硅脂涂抹后形成均匀的导热层，引脚的长度也预留了足够的焊接与弯折余量，适配不同的安装高度需求，无论是直接焊接在PCB上还是通过引线外接电路都能灵活适配。
