遥控直升机扭矩管式尾部传动总成

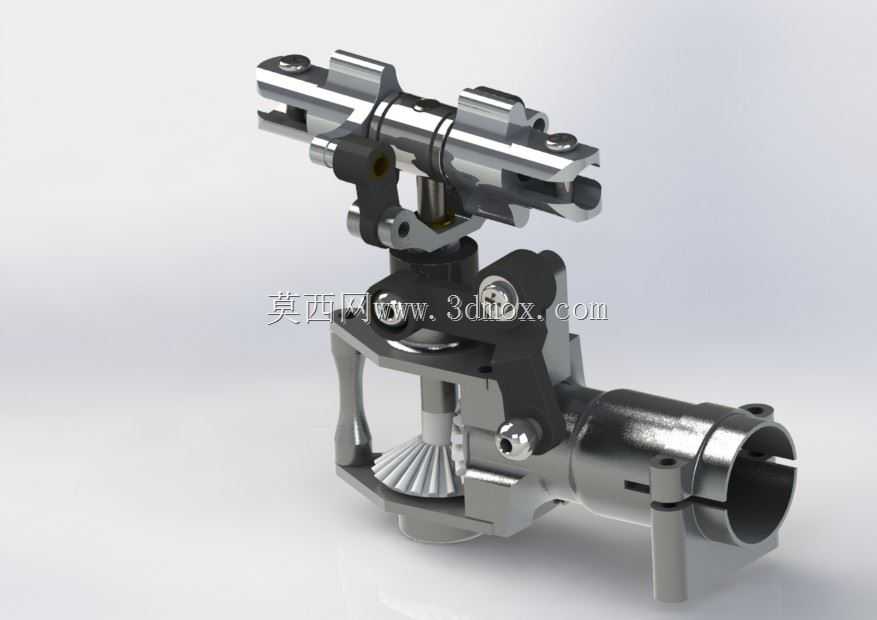

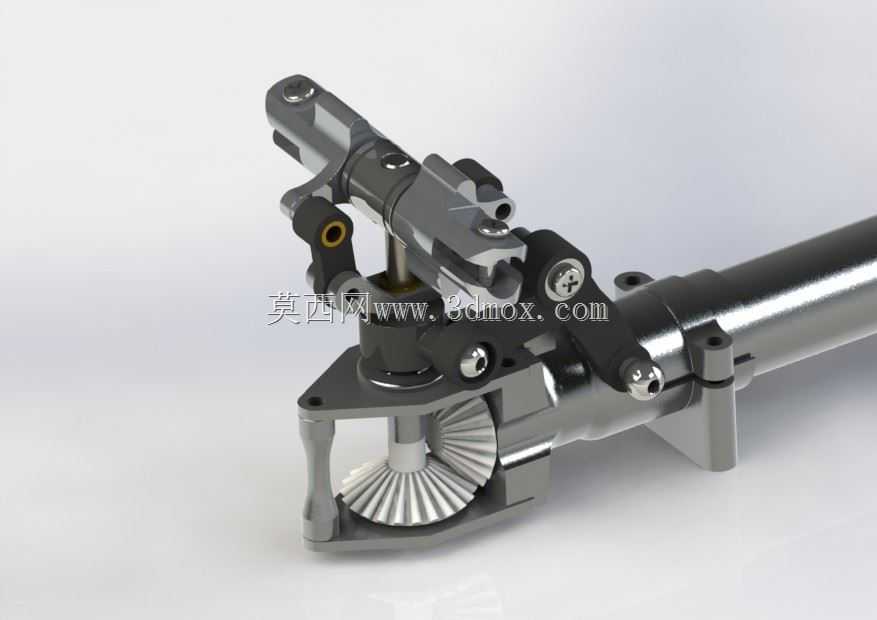

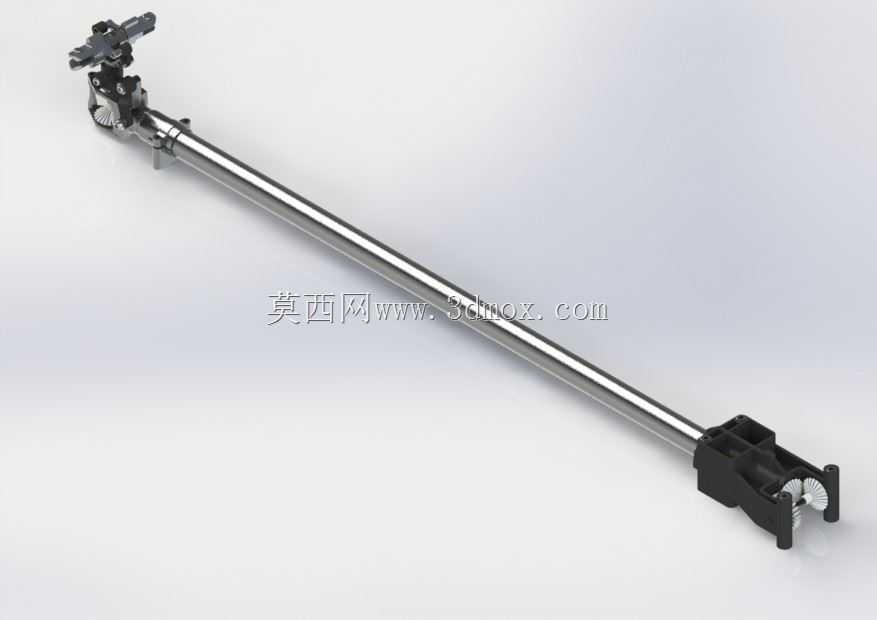

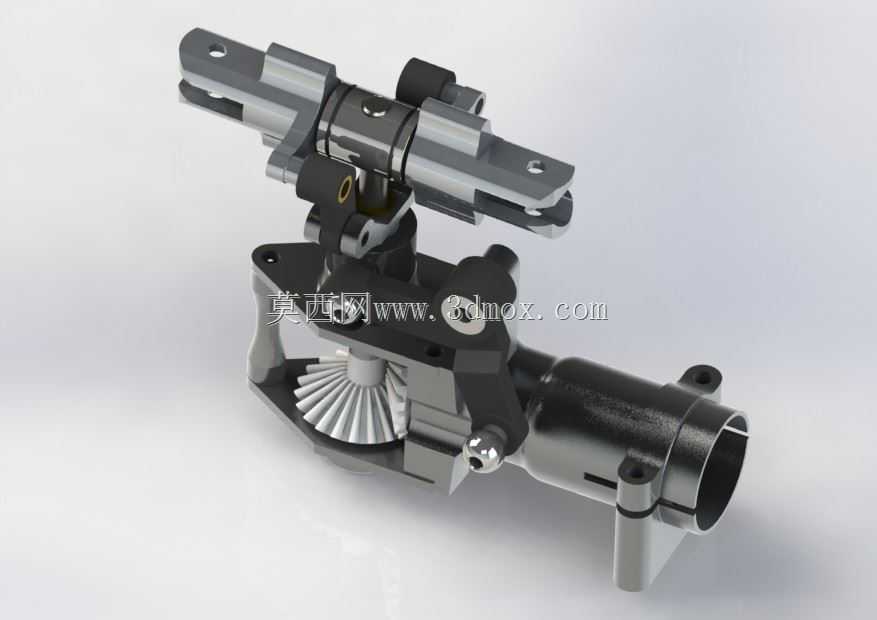

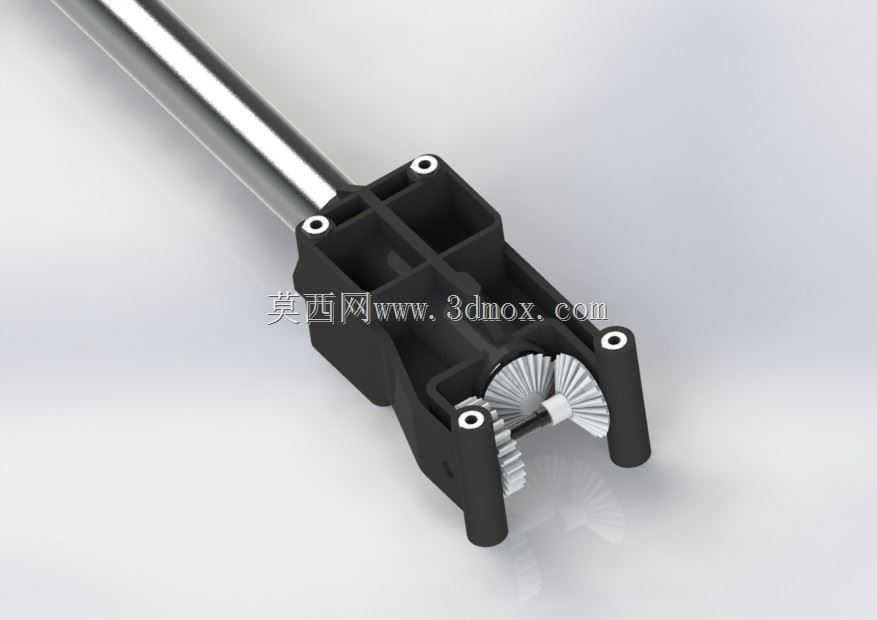

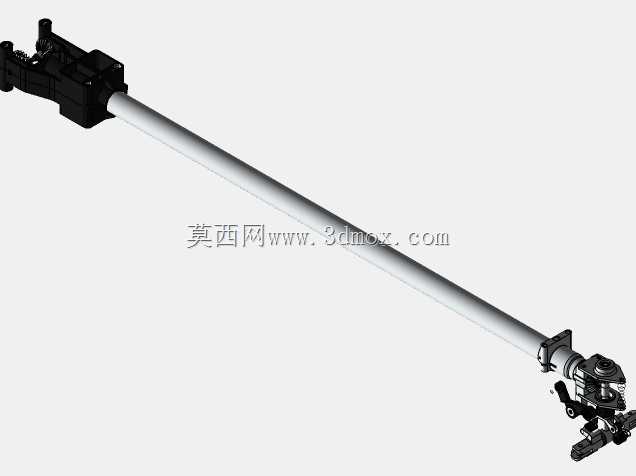

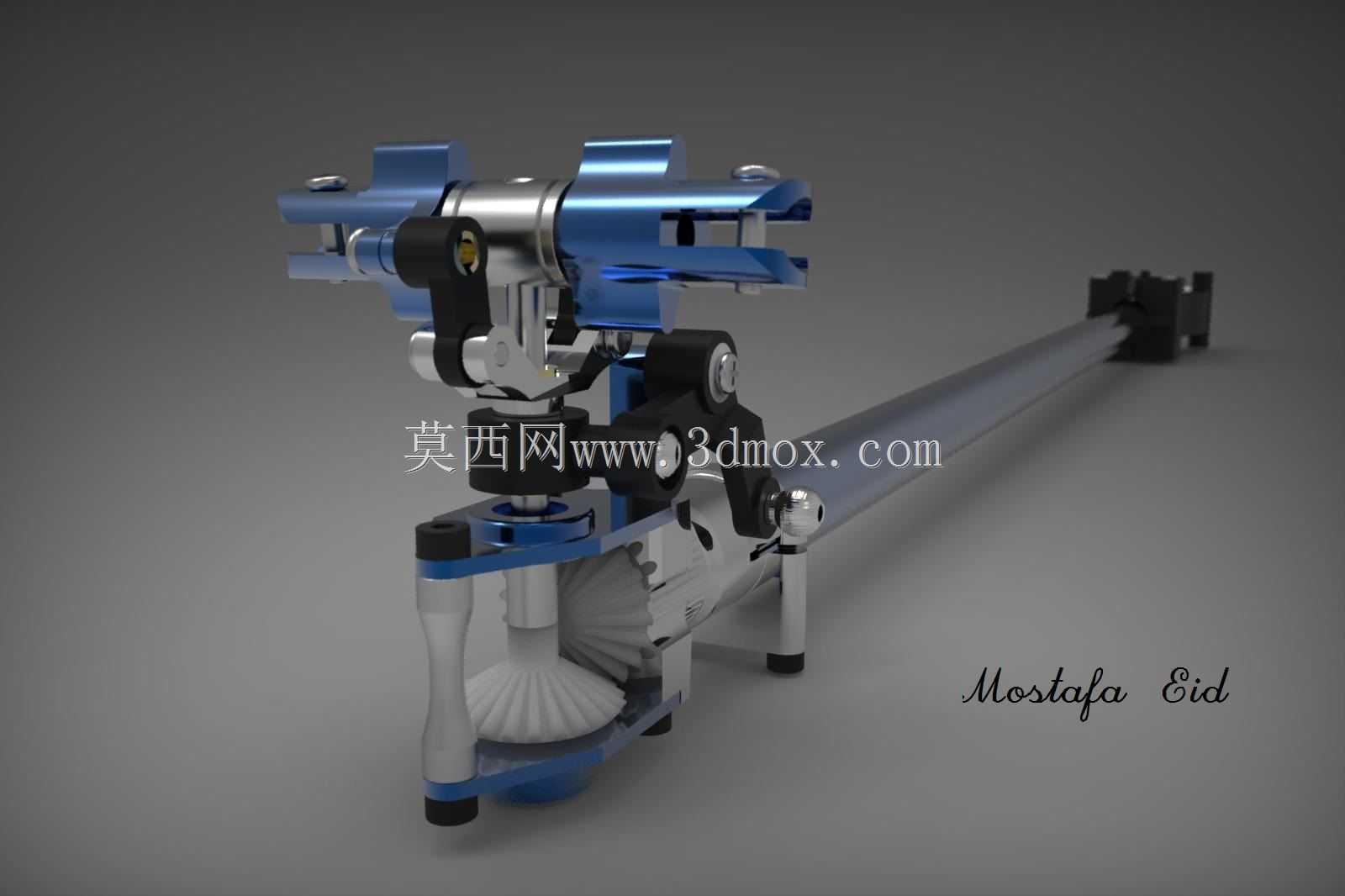

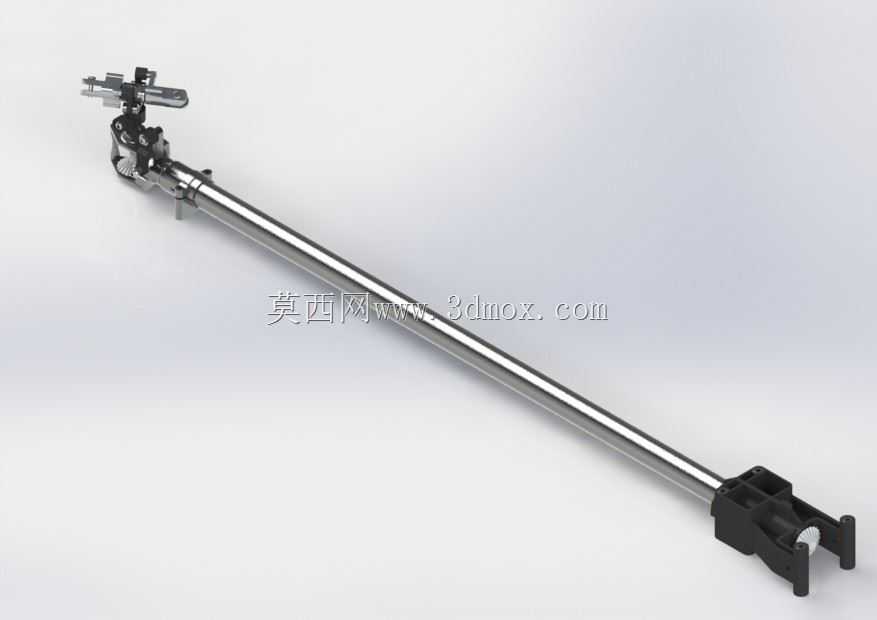

该扭矩管式尾部总成是大级别遥控特技直升机的核心传动功能部件，主要应用于专业级遥控航模的飞行操控场景，承担着尾旋翼动力传递、飞行姿态修正、反扭矩抵消的核心作用，是保障直升机稳定飞行、完成特技动作的关键结构单元。在实际航模飞行过程中，主旋翼高速旋转会产生反向扭转力矩，若没有可靠的尾部传动结构输出反向推力，机身会不受控自旋，无法完成稳定悬停、航线飞行及3D特技动作，该总成通过刚性扭矩管结构将主传动系统的动力稳定传递至尾部旋翼组，相比传统皮带传动具备更高的传动效率、更小的动力损耗与更精准的操控响应，尤其适合大载重、高机动的特技飞行场景。从功能特性来看，该总成集成了尾旋翼夹座、变距操纵摇臂、锥齿轮换向传动组、扭矩管支撑座、安装固定基座等多个功能模块，锥齿轮组采用90度垂直换向设计，可将沿机身轴向传递的旋转动力平稳转换为尾旋翼的径向旋转动力，传动间隙控制在极小范围内，避免飞行过程中出现传动旷量导致的尾舵抖动、操控滞后问题；变距操纵机构通过多组联动摇臂实现尾旋翼桨距的线性调节，可根据飞控系统输出的舵机信号快速调整尾旋翼推力大小，精准抵消不同飞行状态下的主旋翼反扭矩，同时配合主旋翼完成侧飞、倒飞、自旋降落等复杂特技动作。在设计思路上，该结构充分考虑航模飞行的轻量化与高强度需求，主体支撑结构采用高强度铝合金加工成型，传动啮合部件采用高耐磨钢材制作，运动摇臂部位采用轻量化工程材料降低运动惯量，整体结构在保证结构强度足以承受高转速大扭矩传动负载的前提下，尽可能降低自身重量，减少不必要的飞行负载；扭矩管采用中空薄壁结构设计，在保证轴向传动刚性的同时降低自身转动惯量，提升传动响应速度，多组支撑座沿扭矩管轴向均匀布置，避免高转速下扭矩管出现共振、甩动问题，保障高速传动状态下的结构稳定性。从安装边界来看，该总成前端通过法兰固定结构与直升机主传动箱体尾部对接，锥齿轮与主传动尾输出轴精准啮合，扭矩管沿机身尾梁轴向布置，支撑座可适配对应管径的标准航模尾梁安装，尾部旋翼组的旋转外径与尾翼安装位置预留足够的安全间隙，避免旋翼旋转过程中与尾梁、尾撑结构发生干涉，整体安装接口符合对应级别航模的通用安装尺寸规范，可直接替换同规格皮带传动尾总成实现机型升级，安装时仅需保证锥齿轮啮合间隙在合理范围、操纵摇臂活动无卡滞即可完成装配，无需对机身结构进行额外修改。
