梅花型弹性电机联轴器三维结构设计

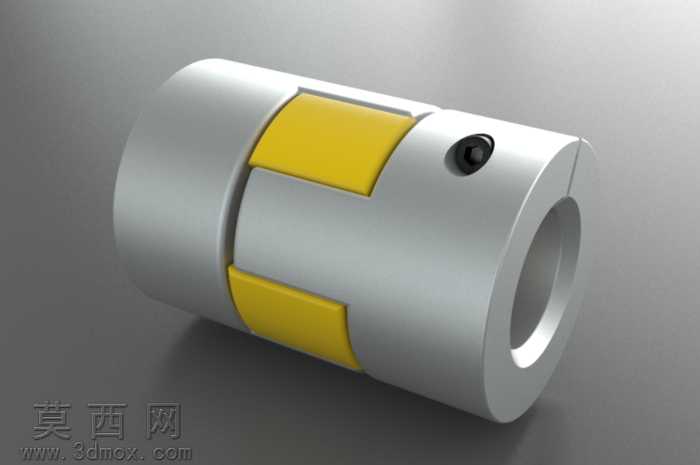

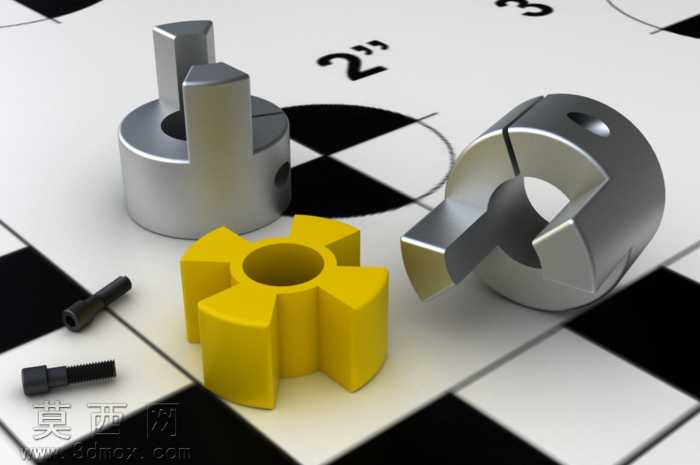

本作品为梅花型弹性电机联轴器的三维设计成果，建模阶段以实际传动工况需求为核心基准，首先完成整体结构的尺寸参数推演：联轴器主体分为左右两个对称的金属轴套，轴套内侧为适配电机输出轴与从动轴的通孔结构，其中一侧轴套预留紧定螺钉安装位，用于装配后实现轴与联轴器的周向、轴向定位，避免传动过程中出现轴窜动打滑的问题。两个金属轴套相对的端面设计有三爪式凸台结构，凸台的弧度、尺寸与中间弹性体的凹槽完全匹配，保证装配后无多余间隙，传动扭矩时受力均匀。中间弹性体采用梅花瓣式结构，选用聚氨酯类弹性材质建模，该结构可有效补偿两轴安装时产生的径向、角向与轴向偏差，同时吸收传动过程中的振动，降低运行噪音，适配电机启动、正反转切换时的冲击载荷。建模过程中严格遵循机械设计公差配合要求，金属轴套的内孔与轴采用过渡配合基准，弹性体与金属爪的配合预留合理的压缩余量，既保证装配便捷性，又避免运行中弹性体脱出。材质渲染阶段，金属轴套部分赋予哑光金属钢材质，调整表面粗糙度参数模拟实际机加工后的金属质感，边缘做微小倒角处理还原真实加工工艺细节，避免尖锐棱边的不真实感；中间弹性体赋予黄色聚氨酯材质，调整材质的漫反射、高光参数，体现工程塑料的半哑光弹性质感，紧定螺钉部分做发黑处理的金属材质区分，整体渲染采用柔和的影棚布光，突出联轴器各部分的结构层次与材质差异，清晰展示各部件的装配关系。设计过程中充分考虑该类联轴器的通用适配场景，整体结构紧凑，无多余冗余设计，金属爪的受力截面经过尺寸优化，可在满足额定扭矩传递要求的前提下，尽可能缩小联轴器的整体外径与长度尺寸，适配多数中小功率电机的安装空间需求；弹性体的瓣型结构做了圆角过渡处理，避免应力集中导致的弹性体过早磨损，延长部件使用寿命。整个模型完整还原了该类联轴器的所有装配细节，各部件可独立拆分，清晰展示内部配合关系，可用于机械传动结构的教学演示、设备装配模拟以及相关选型参考。
