海洋环境适用316不锈钢液压缸三维设计

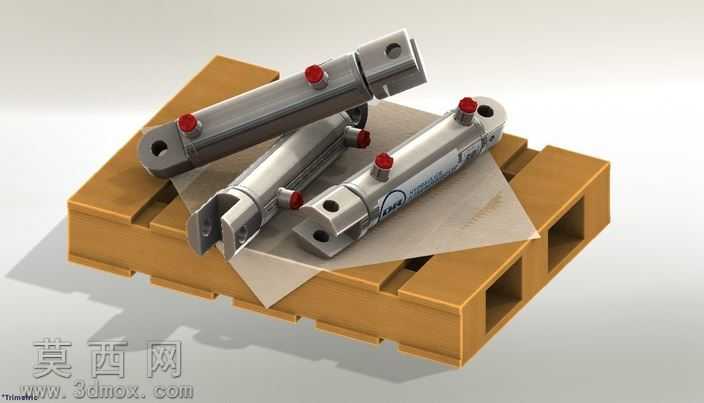

本作品为面向海洋腐蚀工况设计的316不锈钢材质液压缸三维模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成核心参数的定义与整体布局规划，再逐一拆解缸筒、活塞杆、端盖、油口接头、安装铰耳、密封组件等所有内外部零部件，确保各部件间的装配公差、配合间隙完全符合液压元件的实际设计规范。模型构建过程中严格还原真实产品的结构细节：缸筒内壁做了高精度的光洁度特征模拟，活塞杆表面做了硬化层的材质区分，两端的铰接安装位预留了标准销轴的装配间隙，侧置的油口接口匹配通用液压管路的连接尺寸，缸体上的红色限位调节部件也按照实物的操作逻辑做了可动结构的预留，所有部件的倒角、退刀槽、安装孔位等工艺细节均完整还原，没有做过度的简化处理。渲染阶段采用工业产品展示常用的影棚布光方案，搭配木质托盘与衬纸的展示场景，金属材质部分做了差异化的质感调整：316不锈钢缸体呈现哑光耐腐蚀处理后的金属质感，活塞杆部分做了高光镀铬的镜面反射效果，红色调节旋钮做了哑光工程塑料的质感区分，密封件部分还原了丁腈橡胶的哑光弹性材质特征，整体渲染效果真实还原产品在实际仓储展示状态下的视觉效果。设计过程中充分考虑海洋高盐雾、高湿度的腐蚀工况，所有外露部件均采用316不锈钢材质的结构设计，避免不同材质间的电化学腐蚀问题，密封结构采用多道组合密封方案，既保证液压腔的压力密封性能，也能阻挡海洋环境中的盐分、水汽进入缸体内部，安装结构采用两端铰接的形式，可适配海洋作业设备上的摆动安装需求，整体模型结构完整，参数可编辑，可直接用于液压系统的装配验证、工况模拟以及产品展示渲染使用。
