双头开口呆扳手高精度三维建模作品

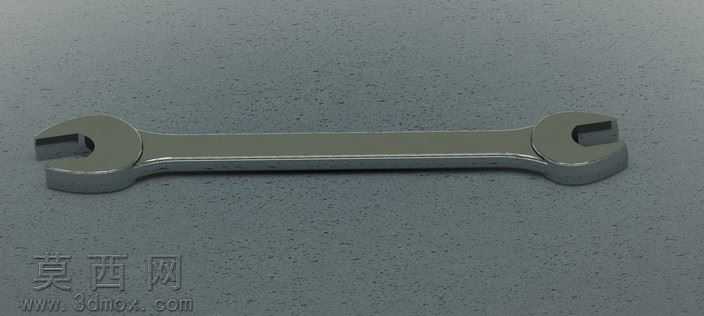

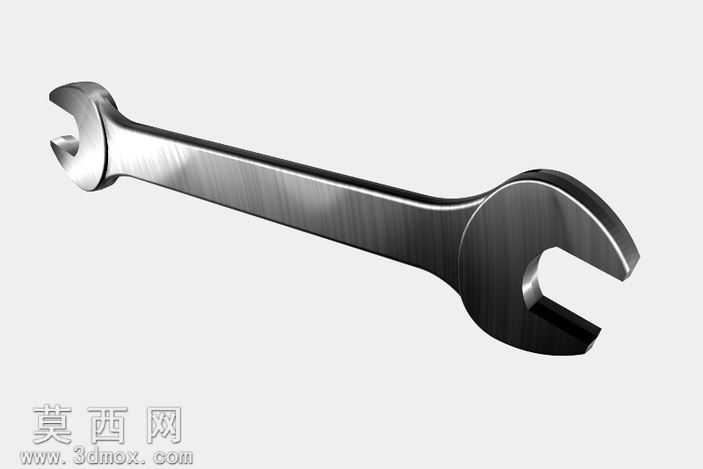

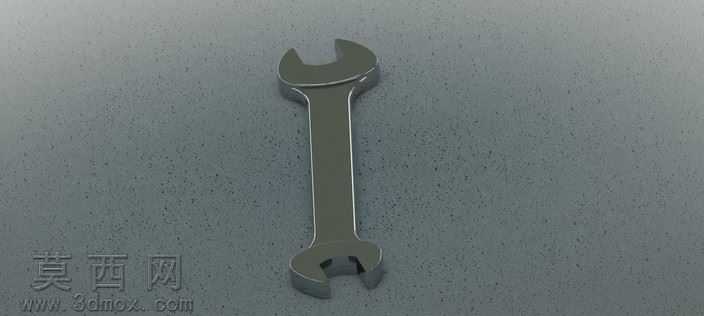

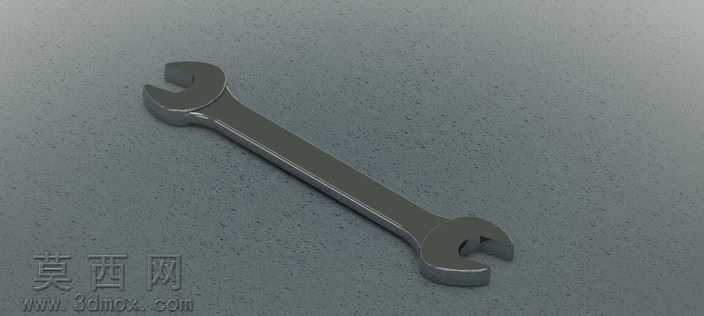

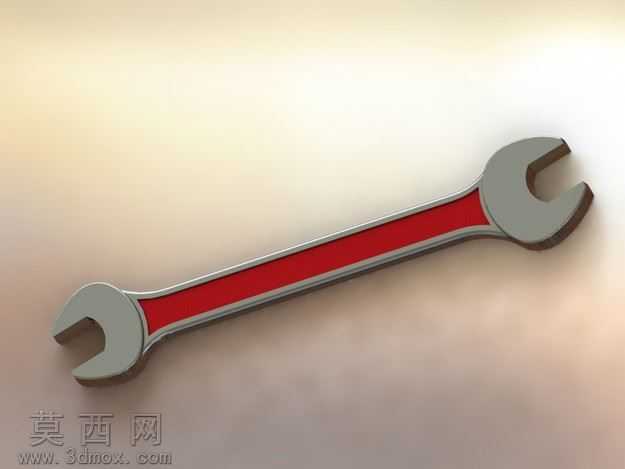

本作品为双头开口呆扳手的三维数字化模型，建模过程严格遵循手动五金工具的实际生产制造标准，完整还原了双头开口扳手的全部结构细节。建模阶段首先以真实呆扳手的测绘尺寸为基准，绘制手柄的纵向拉伸轮廓，通过对称约束保证手柄中轴线两侧的结构完全对称，手柄部分采用符合人体工学的变截面设计，从中间握持段向两端开口段平滑过渡，既保证了整体结构强度，又兼顾了使用时的握持舒适度，建模时通过多段样条曲线拟合手柄的曲面轮廓，再通过拉伸、倒圆角等操作生成手柄基体，所有过渡圆角的半径均参考实物的冲压、打磨工艺参数设置，避免出现尖锐棱角，还原真实产品的工艺特征。两端的开口结构是建模的核心部分，首先根据对应规格螺栓的对边尺寸确定开口的标准宽度，开口处的夹持面做了微小的倾角设计，模拟真实扳手使用时的卡合角度，保证夹持紧固件时不会出现滑脱问题，开口与手柄的连接位置做了加厚过渡处理，对应实物的受力强化区域，通过应力分布逻辑优化该区域的曲面过渡，避免应力集中导致的结构失效。材质渲染阶段采用了电镀铬金属材质，还原五金扳手的真实表面质感，调整材质的反射率、粗糙度参数，模拟电镀层的高亮金属光泽，同时在表面添加极细微的磨砂纹理，还原真实产品经过表面处理后的哑光金属触感，避免渲染效果过于塑料化。模型的结构完全符合实际装配逻辑，两端开口的同轴度、开口面的平面度都做了严格的几何约束，可直接用于产品结构验证、工装夹具设计参考、五金工具类产品的数字化展示场景，也可作为机械基础教学中手动工具结构讲解的演示素材，模型的几何拓扑结构规整，无破面、无重叠面、无多余几何特征，可直接导入各类三维软件进行后续的编辑、工程图导出或者仿真分析操作，完整还原了双头呆扳手从外形轮廓到细节工艺的全部特征。
