精密点击钻机械结构三维设计作品

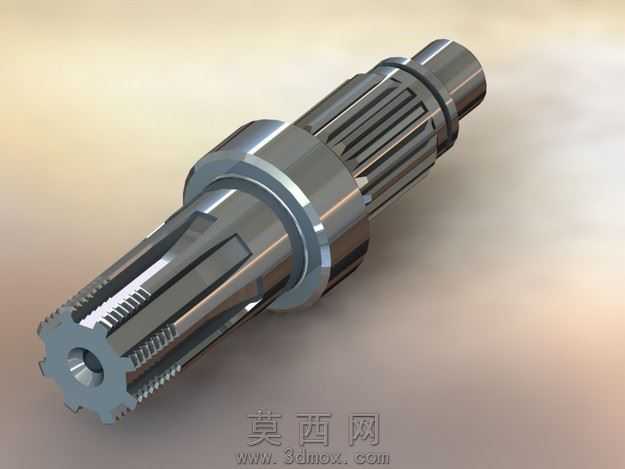

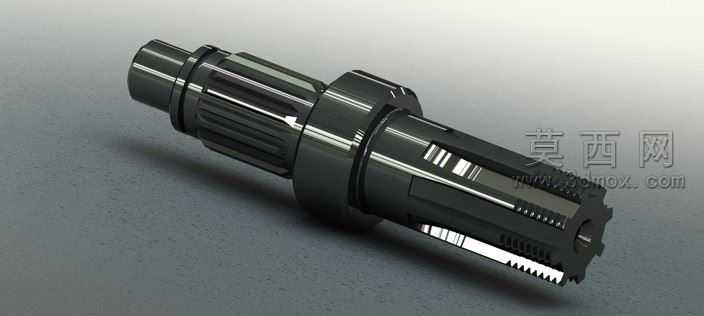

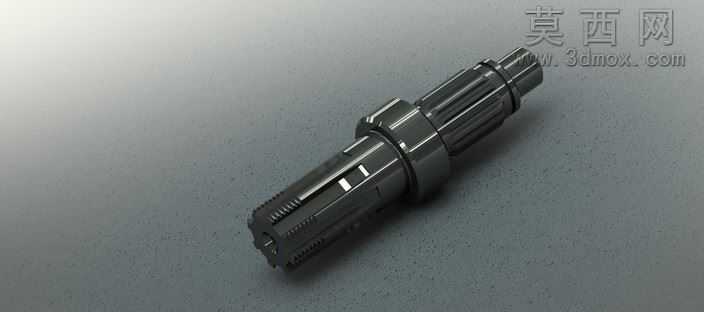

本作品为点击钻的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以回转体基础特征搭建主体轴身框架，通过拉伸、旋转、切除等基础命令逐段塑造不同功能区段的外形轮廓，针对外表面的花键传动段，采用阵列切除特征精准还原花键齿的均匀分布形态，保证齿形的角度、齿距参数符合机械传动配合的公差要求，前端切削工作段的锯齿结构通过螺旋线引导扫描切除完成，精准还原切削刃的倾斜角度与齿间排屑槽的流畅曲面，确保结构符合实际钻孔作业的排屑需求。渲染阶段采用金属材质组进行质感表现，主体结构赋予高硬度合金钢材质，调整材质的粗糙度、金属度参数模拟经过淬硬处理的金属表面哑光金属质感，针对表面的高光棱边添加细微的倒角反射效果，还原精密机加工零件的边缘工艺特征，不同功能区段通过细微的材质色差做区分，传动花键段添加轻微的表面纹理模拟磨削加工痕迹，前端切削刃部分调高材质反光度，突出刃口的锋利质感，背景采用低饱和度哑光灰色平面，搭配柔和的侧上方主光源与底部补光，弱化生硬阴影突出零件的结构层次，通过环境光遮蔽效果强化各段结构衔接处的体积感，让整体渲染效果真实还原工业精密零件的实物质感。结构设计上遵循点击钻的实际工作逻辑，从尾部的装夹连接段到中部的传动花键段，再到前端的切削工作段，各段的直径过渡、台阶定位都做了精准的尺寸约束，内部的中空通道结构通过抽壳与内部切除特征完成，保证冷却液输送通道的连通性，各部分的配合台阶预留了合理的装配间隙，符合实际机械加工的装配工艺要求，整体结构无冗余特征，所有特征参数均可编辑调整，可直接用于后续的工程图生成、装配干涉检查以及加工工艺模拟。设计思路围绕点击钻的实际使用场景展开，优先保证传动结构的可靠性与切削结构的实用性，在外观造型上兼顾工业零件的规整感与精密感，每一处结构特征都对应实际的功能需求，没有多余的装饰性设计，完全服务于零件的钻孔作业功能，建模过程中严格遵循机械设计的尺寸规范，所有回转体的同轴度、各端面的垂直度都通过基准面约束做了保证，确保模型可直接对接后续的生产制造环节。
