卧式不锈钢储液运输罐体结构设计

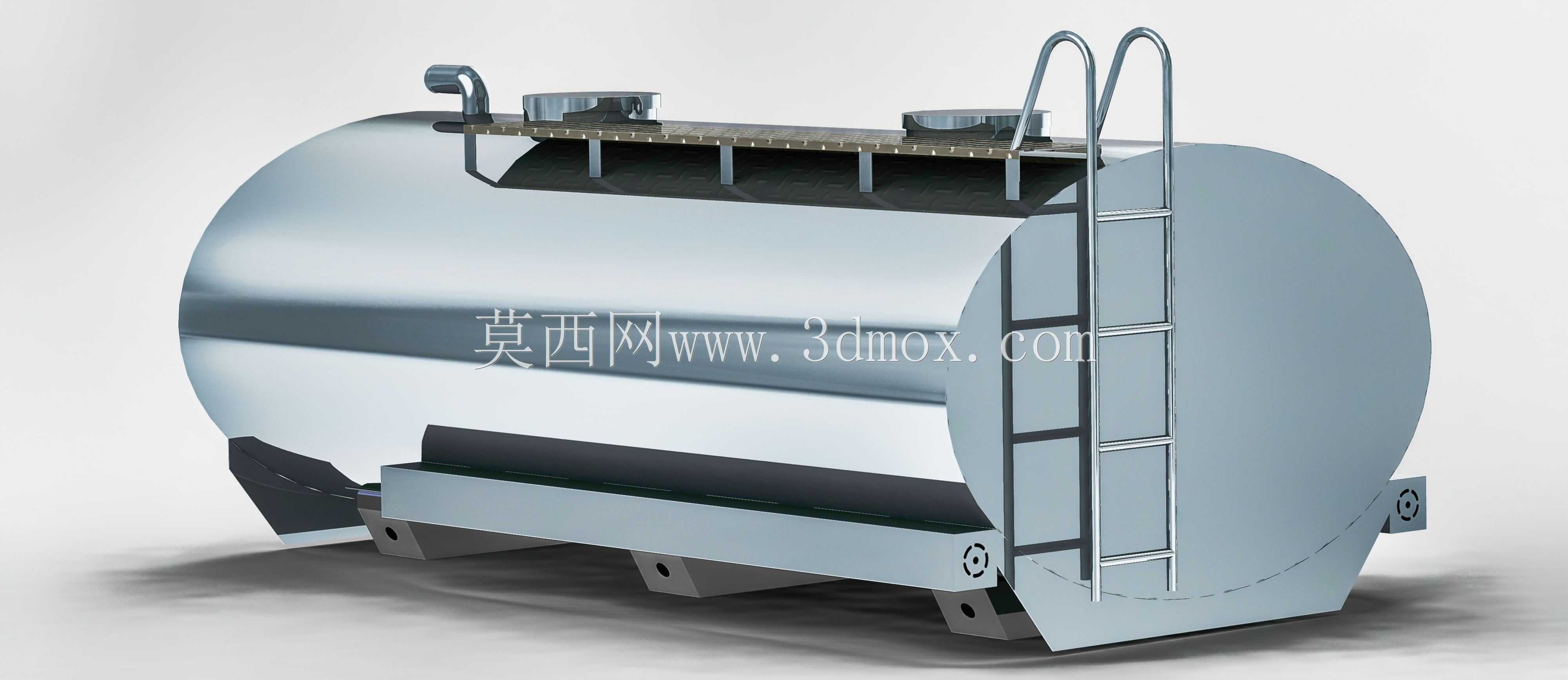

该卧式不锈钢储液罐体主要面向液态物料短途转运与厂区暂存场景，可适配净水、乳制品、低粘度食用流体等多种介质的存储与运输需求，常配套安装于二类载货底盘之上，也可作为固定站点的中转储槽固定安装于生产厂区的物料流转区域，在食品加工、市政供水、散装流体配送等领域有着广泛的应用空间。罐体整体采用卧式椭圆截面设计，相较于同容积的圆柱立式罐体，能够有效降低整车重心，提升运输过程中的行驶稳定性，同时椭圆截面的下部收窄结构能够减少罐内残余介质的存量，降低卸料后的物料残留损耗。罐体顶部设置有带防滑踏板的操作平台，平台周边加装防护栏结构，可供操作人员登顶完成罐内检查、介质取样、顶盖启闭等操作，罐体侧面集成一体化直爬梯，爬梯踏步做防滑折弯处理，梯身与罐体侧壁通过焊接支座牢固连接，上下端分别与顶部操作平台、罐体下部支座做平滑过渡，保障操作人员上下通行的安全。罐体顶部预留有两个大口径人孔与通气接口，人孔采用快开式压盖结构，无需额外工具即可快速开启完成内部清洗与检修，通气接口可配套安装呼吸阀，平衡罐内外压力差，避免加注或卸料过程中罐内产生正负压变形。罐体下部采用整体式焊接支座，支座上预留有标准安装孔位，可直接与车辆底盘大梁或者厂区固定安装基座通过螺栓紧固连接，安装边界充分考虑了常规载货底盘的大梁宽度与安装点位尺寸，无需额外改制支架即可完成适配安装。罐体整体采用食品级不锈钢板材焊接成型，内壁做镜面抛光处理，能够减少介质挂壁残留，也便于日常清洗消杀，避免不同批次物料交叉污染，外壁做亚光拉丝处理，兼具抗锈蚀能力与整洁的外观表现。罐体端部做圆弧封头过渡，能够有效分散内部液体的冲压载荷，提升罐体整体结构强度，即使在满载状态下行驶于颠簸路面，也能够保证罐体结构无变形、焊缝无渗漏。
