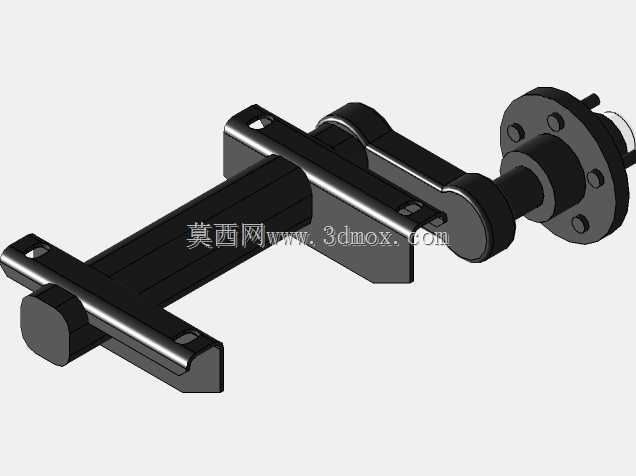

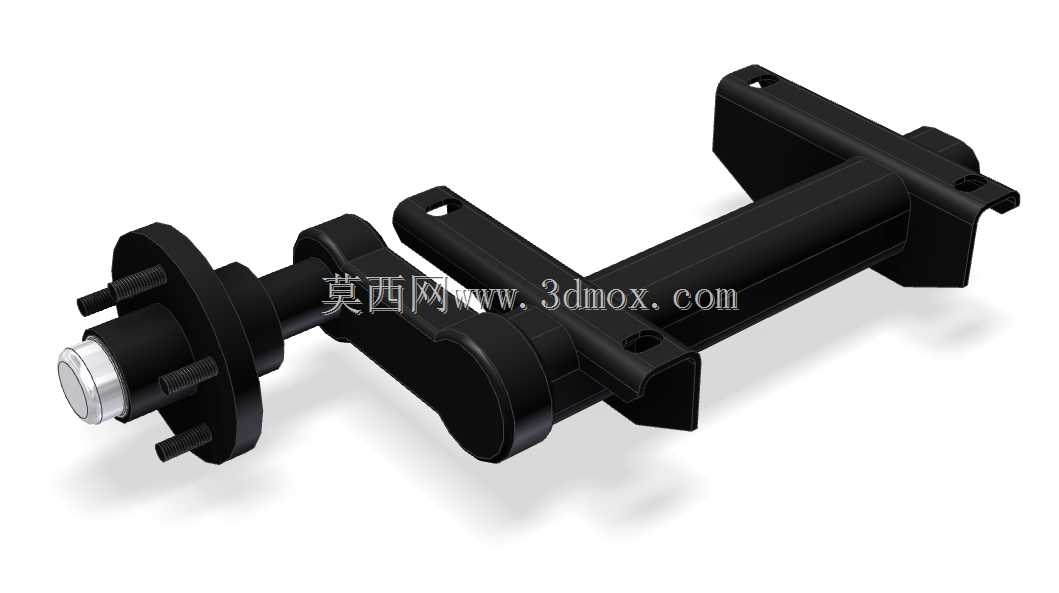

右侧3500lb规格拖车半扭力轴结构

这款右侧布置的半扭力轴，是轻型拖挂类运载设备的核心承重与行走连接部件，主要适配额定承重3500lb的中小型拖挂场景，常见于民用货运小拖车、露营拖挂房车、小型设备转运拖板、游艇短途转运托架等场景，承担连接车架与行走轮组、传递承载载荷、缓冲路面颠簸冲击的核心作用，是拖挂设备行走系统里兼顾承重与简易减震功能的集成式部件。

从功能特性来看，这款半扭力轴采用单侧集成布局，将轴体承重结构、轮毂连接法兰、车架安装支座做了一体化整合，不需要额外配置独立的悬挂摆臂与减震元件，依靠轴体自身的抗扭形变特性，就能在行驶过程中吸收路面传来的小幅颠簸震动，既简化了拖挂车架的整体结构，也降低了行走系统的装配复杂度与后期维护成本。轴端的轮毂连接位采用5螺栓固定布局，适配行业通用的4.5英寸螺栓孔距规格的轮毂与制动组件，能够兼容市面上绝大多数同规格的拖车专用轮毂、制动鼓与轮胎总成，配件替换的通用性较强，不需要为适配轮毂单独定制连接结构。

从设计思路来看，这款半扭力轴采用偏置式安装支座布局，所有安装固定位都集中在轴体的上侧区域，安装支座上预留的多个螺栓固定孔，能够直接通过紧固件与拖车车架的纵梁进行刚性连接，不需要额外设计转接支架，安装时只需要对齐孔位锁紧螺栓即可完成轴体与车架的固定，装配门槛较低。轴体主体采用矩形截面的高强度型材作为核心承力基体，在保证抗扭、抗弯承重能力的前提下，尽可能控制了轴体自身的重量，避免不必要的簧下质量增加拖行过程中的冲击力。轴端的轮毂连接位做了阶梯式轴颈设计，能够适配标准圆锥滚子轴承的安装位，保证轮毂转动过程中的同轴度与承载稳定性，轴端的密封结构位可以适配标准油封组件，避免轴承润滑脂泄漏同时阻挡外界泥水、灰尘进入轴承腔室，提升部件在户外复杂路况下的使用寿命。

从安装边界来看，这款半扭力轴的整体横向跨度适配中小型单轴拖车的车架宽度，安装支座的孔位间距符合同级别拖车的通用纵梁安装尺寸，轴端轮毂安装面的突出距离预留了足够的制动组件、轮毂与轮胎的安装空间，不会在转向或者颠簸过程中出现轮胎与车架、轮拱的干涉问题。轴体下方预留了足够的离地间隙，能够满足非铺装路面的拖行通过需求，不会因为轴体位置过低出现托底磕碰损伤轴体结构的情况。整体结构没有冗余的外置部件，所有受力部位都做了圆弧过渡处理，避免应力集中导致的轴体开裂问题，在额定承重范围内能够长期稳定工作，适配日常公路拖行、轻度非铺装路面转运的使用需求。
