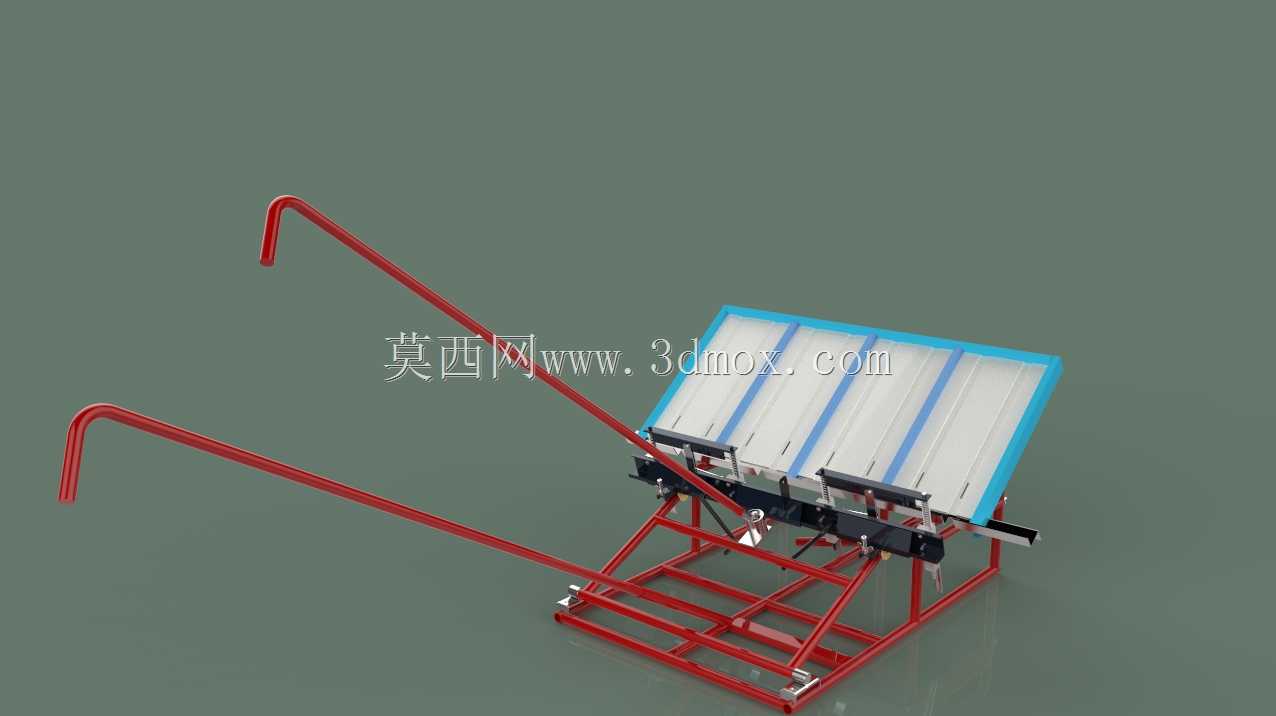

小型手推式水稻秧苗移栽作业设备

这款手动水稻移栽设备主要面向丘陵山区零散水田、小面积稻田的插秧作业场景，适配大型插秧机无法进入的狭窄田块、梯田边角区域，填补了小规模水稻种植环节机械化作业的空白，能够帮助农户在不依赖大型动力设备的前提下，完成定距、定深的秧苗移栽作业，大幅降低传统人工弯腰插秧的劳动强度，提升小地块插秧的作业效率与栽植均匀度。设备整体采用轻量化框架结构设计，底部为开放式方管焊接机架，作业时可直接放置在水田表层，依靠操作人员握持两侧延伸的长操作手柄完成往复驱动，无需额外配套动力源，单人即可完成全部操作，适配不同身高操作人员的作业姿态，长手柄的力臂设计经过优化，单次按压操作的施力幅度符合人体工学，长时间作业不易产生肢体疲劳。设备上部设置倾斜式秧苗承载台，台面带有均匀分布的纵向分隔导槽，可将成叠的毯状秧苗整齐码放，依靠重力与送秧机构的配合逐次向栽植端输送秧苗，导槽间距对应插秧的横向株距，能够保证每穴秧苗的取苗量均匀一致，避免出现缺苗、多苗的情况。承载台下方为联动式栽植机构，与操作手柄通过连杆结构刚性连接，操作人员向下按压手柄时，机构同步完成取苗、插植、回程的整套动作，插植深度可通过机架下方的支撑限位结构进行调节，适配不同秧龄、不同泥脚深度的水田作业需求，保证秧苗插入泥层的深度一致，后续返青成活率更高。设备整体宽度控制在1.2米以内，长度约1.5米，不含动力部件的整体重量较轻，田块转移时可由单人肩扛搬运，无需额外运输工具，机架底部的支撑脚采用圆弧过渡设计，放置在水田中不会出现下陷卡滞的情况，作业时机架与泥面保持固定间距，不会因为操作人员施力大小的变化影响插植深度稳定性。两侧操作手柄向外向上延伸，末端做弯管防滑处理，操作人员站在田埂旁或已插秧的行间即可完成操作，不会踩踏已整理好的田面，也不会碰伤已栽植的秧苗。整套机构的运动部件均做了防水防锈处理，适配水田高湿度、多泥浆的作业环境，日常维护仅需冲洗掉附着的泥浆即可，无需复杂的保养流程，非常适合个体农户、小规模种植合作社的水稻种植作业使用。
