钢带分切弯曲一体化加工设备结构设计

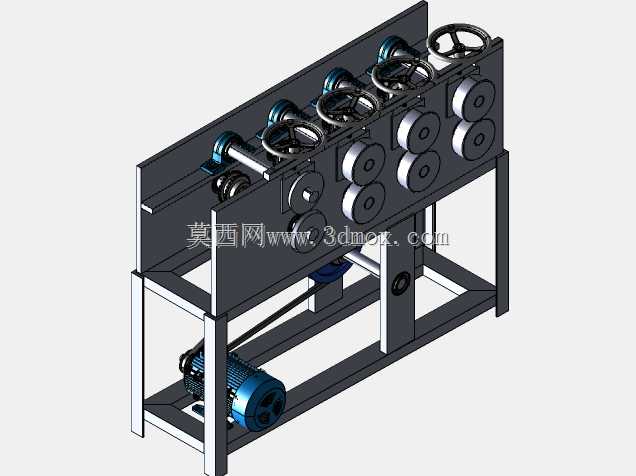

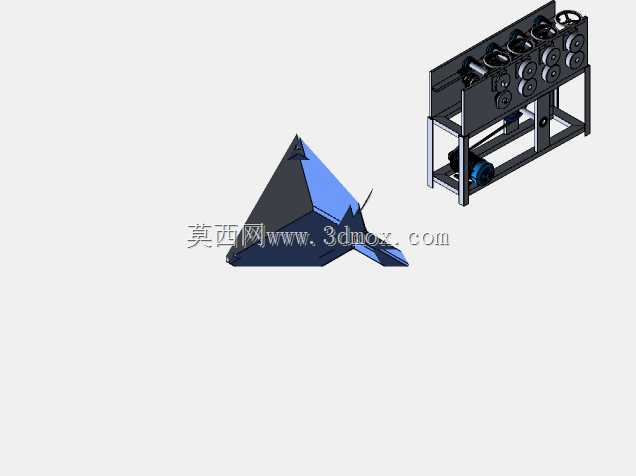

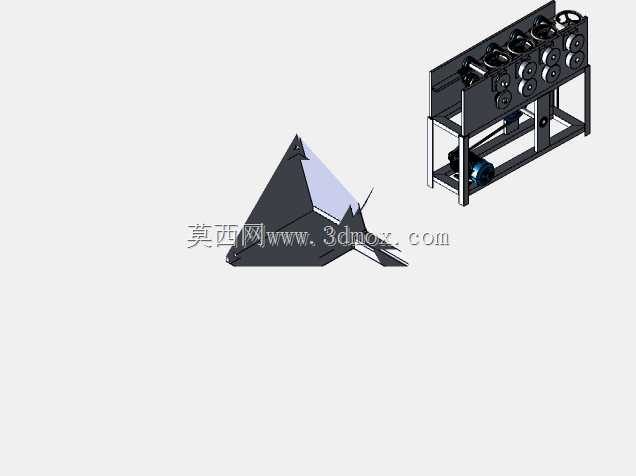

　　这款钢带加工设备主要面向带材连续成型生产场景，适配五金冲压、金属制品、家电配件生产车间的钢带预处理工序，可直接对接后续冲压、焊接工位，完成带材从开卷送料、定尺分切到精准弯曲的连续作业，替代传统分切、弯曲工序分散排布的低效生产模式，减少工序间的带材转运、重复定位损耗，适配厚度0.5-3mm的冷轧钢带、镀锌带材加工需求。设备整体采用卧式排布结构，进料端设置开卷机构，配套阻尼张力控制结构，避免带材送进过程中出现松垮、跑偏问题，开卷辊的安装尺寸适配常规500-800mm内径的钢带卷料，最大承重可满足常规批量生产的卷料上料需求，无需频繁换卷。中间段为分切工位，采用多组平行圆盘刀组结构，刀组间隙可根据带材厚度手动调整，

　　可将宽幅带材一次性分切为多条目标宽度的窄带，刀轴采用双支撑轴承座固定，减少高速分切过程中的刀轴跳动，保证分切端面的平整度，避免出现毛刺、带材撕裂问题。分切后的窄带通过导向辊组送入弯曲成型工位，弯曲工位采用可调式成型模腔结构，可根据目标工件的弯曲半径、弯曲角度调整模腔间隙与折弯块行程，适配不同折弯形状的带材零件加工，弯曲工位配套定位挡块，保证每段工件的弯曲尺寸一致性，成型后的工件通过末端的卷取机构或者接料台收集，卷取机构可根据需求选择收卷或者逐件出料模式。设计过程中充分考虑设备的安装边界，整机底部采用框架式焊接底座，所有传动部件均内置在底座护罩内部，减少车间粉尘、金属碎屑进入传动结构的概率，设备的操作侧预留足够的维护空间，刀组、

　　弯曲模的更换位置无需拆解主体框架，可直接完成易损件更换。传动系统采用单电机配套链轮链条传动，链轮齿数比经过匹配计算，保证开卷、分切、弯曲、卷取各工位的线速度同步，避免出现带材拉扯、堆料问题，手柄式调节结构分布在设备操作侧，操作人员可在工位上直接完成张力调整、刀距微调、弯曲角度调整等操作，无需绕机操作。轴承选型适配中低速连续生产的负载要求，关键传动位置采用带座外球面轴承，具备一定的调心能力，可抵消底座焊接加工带来的少量安装误差，延长设备的连续运行寿命，各辊组的平行度在装配时通过垫片调整，保证带材送进过程中不会出现跑偏、侧移问题，分切后的窄带尺寸公差可控制在常规五金加工的允许范围内，无需二次修边即可进入下一道工序。
