皮带张力微调可调式惰轮结构

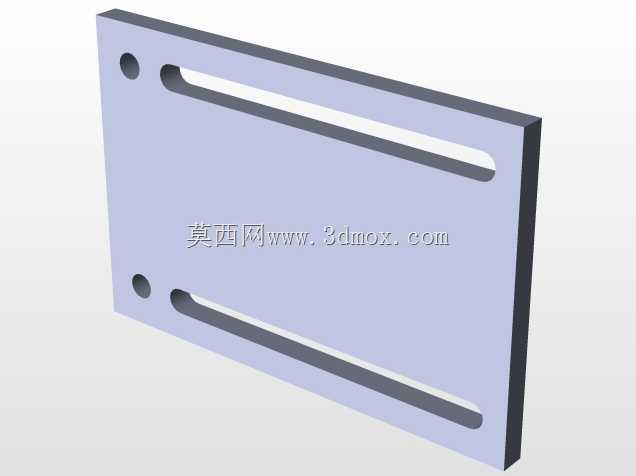

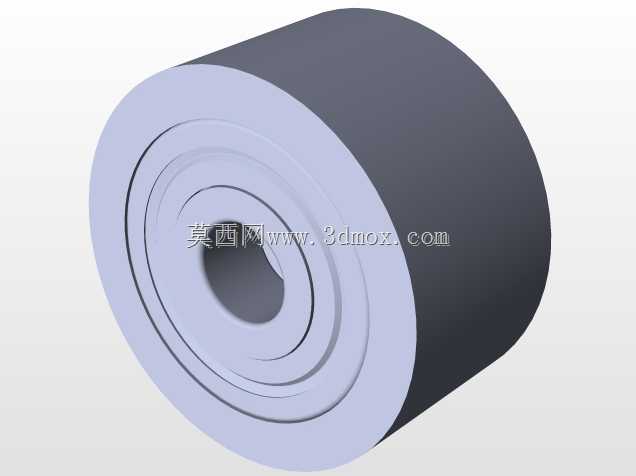

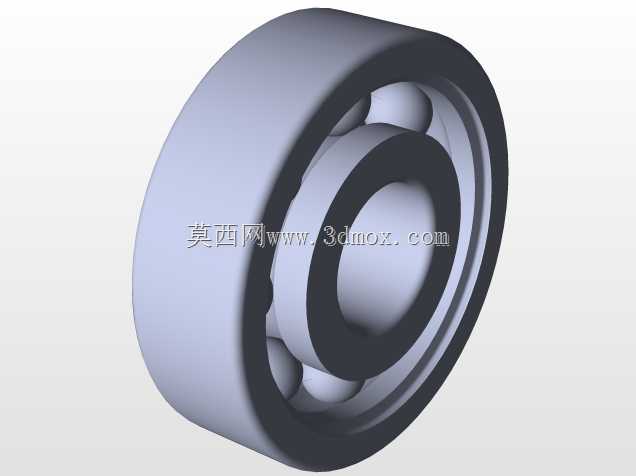

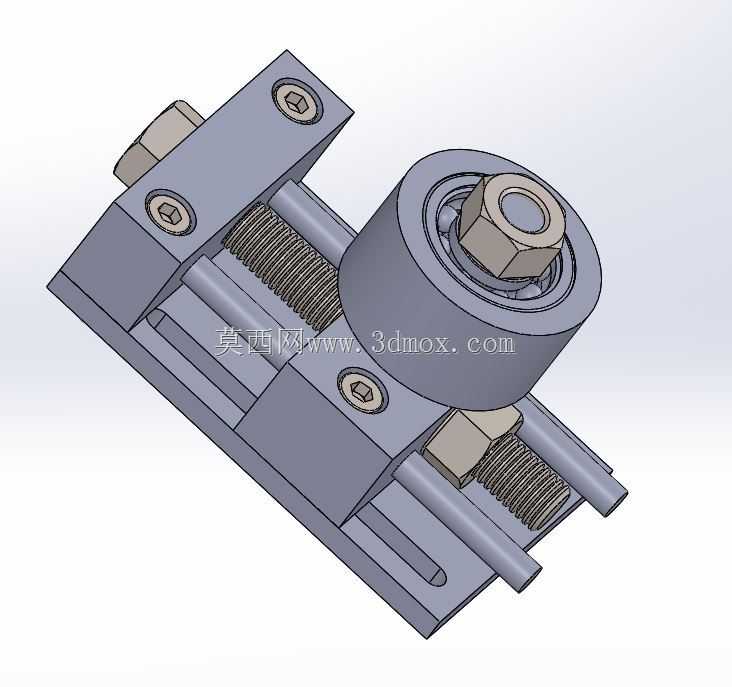

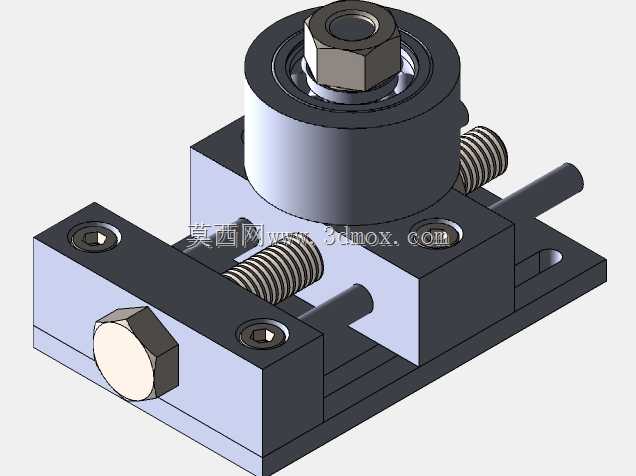

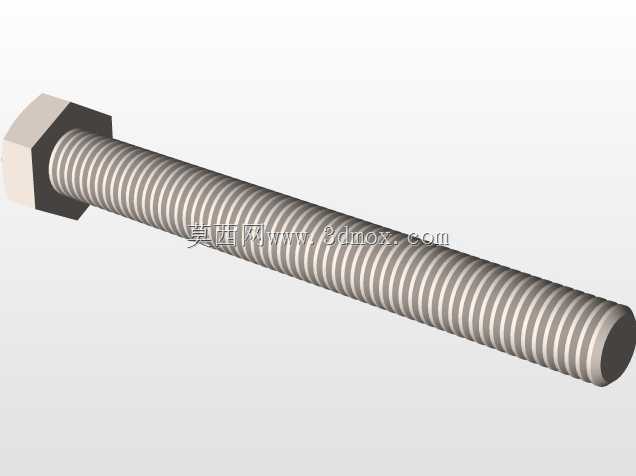

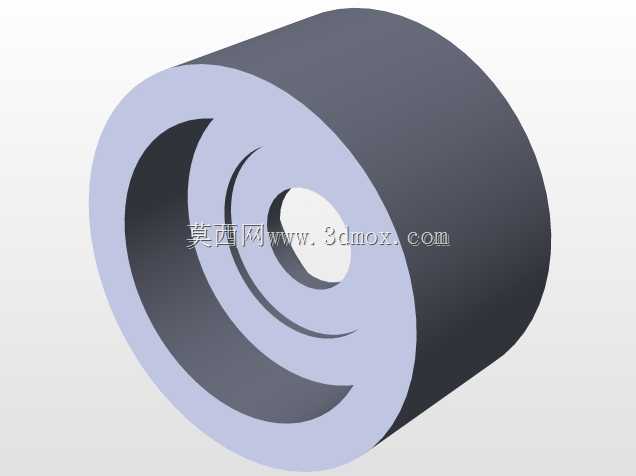

这款可调式惰轮结构，主要面向带传动类机械设备的张紧需求设计，广泛应用于轻工输送线、小型自动化传动工位、包装设备传动组、纺织机械传动单元等需要维持皮带恒定张力的作业场景。在实际生产场景中，皮带传动长期运行后会出现蠕变伸长、张力衰减的问题，轻则出现传动打滑、转速失准，重则导致皮带跳齿、脱落，造成设备非计划停机，这款惰轮结构正是为解决这类日常运维痛点而设计。从功能特性来看，该结构采用双导轨滑移式调节底座，搭配对称布置的调节螺杆，可实现滚轮位置的线性微调，调节过程中滚轮轴线始终与皮带传动面保持平行，不会出现偏磨皮带的问题；滚轮组件内置滚动轴承，转动阻尼低，运行过程中不会额外增加传动负载，同时滚轮外圈采用圆柱面设计，与平皮带、多楔带的接触面贴合均匀，张紧力分布平缓，不会对皮带局部造成过度挤压损伤。从设计思路层面，这款结构优先考虑了安装便捷性与调节易用性：底座开设长条形安装腰孔，可适配不同孔距的安装基面，无需对原有设备机架进行二次打孔改造；调节螺杆两端采用限位设计，调节过程中不会出现滑块脱出导轨的问题，锁紧螺母可在张力调整到位后锁死位置，避免设备运行过程中因振动出现位置偏移，维持张紧力的长期稳定。从安装边界来看，该结构整体采用紧凑型布局，横向安装占用空间较小，底座的安装面为平面设计，可直接贴合设备的钣金机架、型材支架基面安装，滚轮的伸出长度经过优化，不会与周边的传动轮、机架结构产生运动干涉；整体结构的受力路径经过合理规划，皮带张紧产生的径向力直接通过滑块传递到底座安装面，调节螺杆仅承受调节过程的轴向推力，长期运行不会出现螺杆弯曲变形的问题，可适配宽度在常规区间内的平皮带与同步带使用，日常运维时仅需定期检查滚轮轴承转动状态、锁紧螺母防松情况即可，无需复杂的维护操作，能够有效降低带传动设备的运维频次，提升传动系统的运行稳定性。
