农用牵引式行间中耕作业机具结构设计

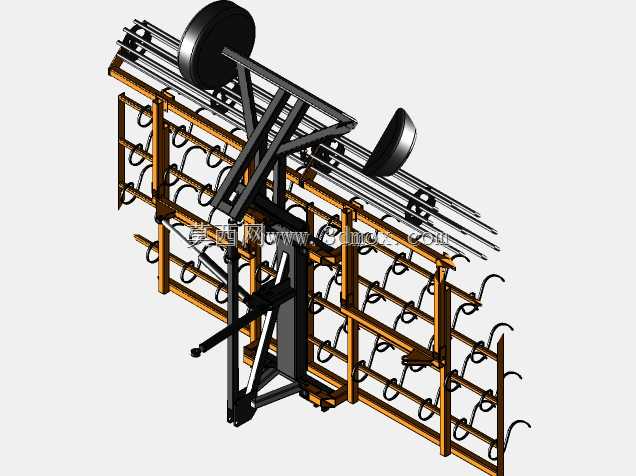

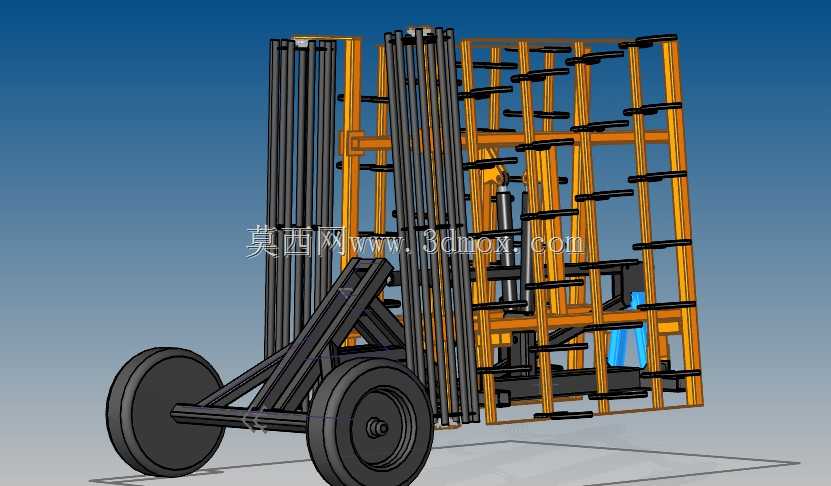

该中耕机具主要适配旱作农田的作物生长期田间管理作业场景，可在玉米、棉花、高粱等中耕作物的行间完成表层土壤疏松、杂草清除、土表板结破除作业，有效减少土壤水分蒸发，提升地温，同时切断杂草根系避免其与作物争夺水肥，是旱作农业生产中提升作物产量的关键配套作业机具。机具采用牵引式挂接结构，可与常规轮式拖拉机后挂接接口适配，整体采用框架式承载结构设计，前端设置双轮行走支撑机构，行走轮采用实心橡胶轮结构，可适配田间松软、凹凸不平的作业路面，作业过程中可通过地轮随地面起伏仿形，保证耕作部件的作业深度一致性，避免耕作过深伤及作物根系，或是耕作过浅达不到松土除草的效果。机具主体框架采用型钢焊接成型，纵向排布多组耕作部件安装位，可根据不同作物的种植行距灵活调整耕作部件的横向安装间距，适配30厘米到80厘米不等的常见作物行距，满足不同地区、不同作物的中耕作业需求。框架上预留的多组安装点位可根据作业需求换装不同的工作部件，比如换装锄铲式部件可完成浅松土与除草作业，换装凿形深松部件可完成行间深层土壤疏松作业，也可加装培土部件完成作物根部的培土作业，实现一机多用，降低农户的机具购置成本。设计过程中充分考虑了田间作业的通过性，机具整体宽度控制在常规拖拉机作业幅宽匹配范围内，作业状态下的最低离地间隙可满足作物株高50厘米以下的作业通行需求，避免作业过程中刮碰、损伤作物茎叶。挂接部位采用铰接式连接结构，可在拖拉机转向、地块起伏时提供足够的摆动余量，减少机具作业过程中的刚性冲击，延长整机结构的使用寿命。液压管路排布沿框架主梁固定，避免作业过程中被秸秆、杂草缠绕剐蹭，保障液压调节部件的工作可靠性，耕作深度可通过液压部件实时调节，操作便捷，可在作业过程中根据土壤质地、板结程度灵活调整作业参数，适配沙壤土、壤土、黏壤土等不同类型的旱作农田土壤条件。
