12V多通路集成式电动控制阀结构设计

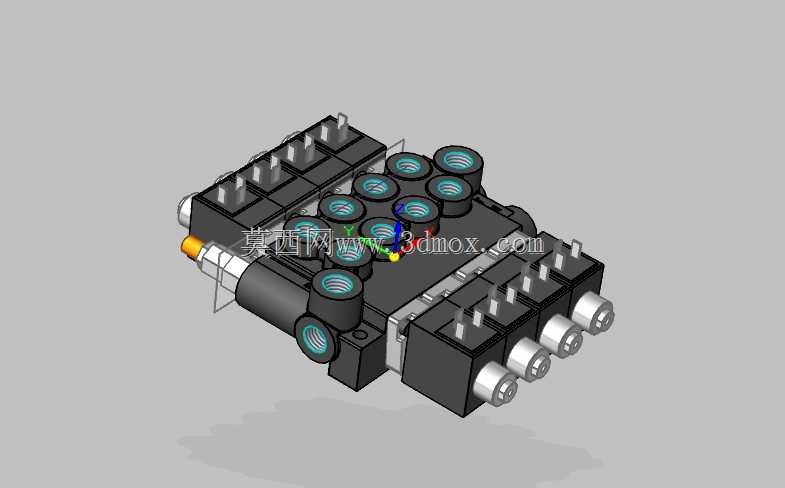

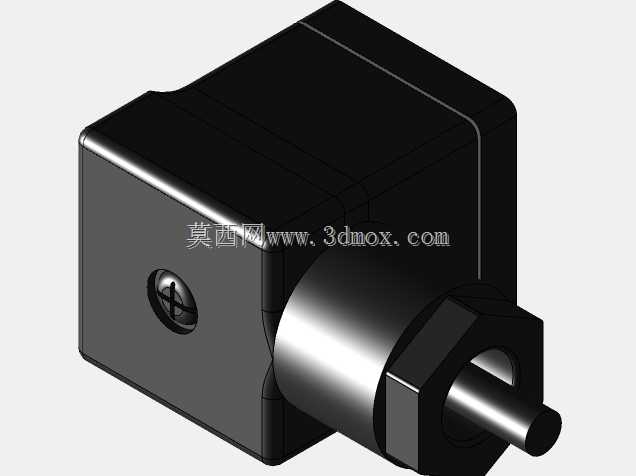

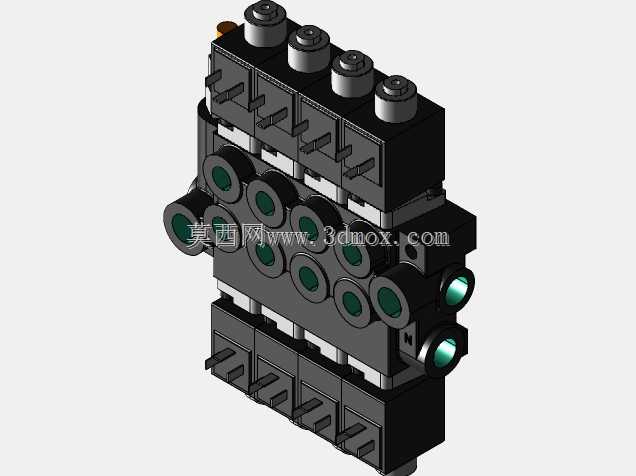

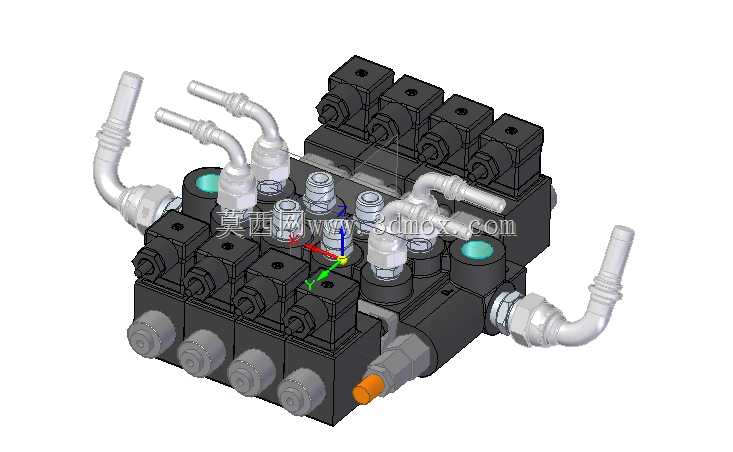

这款集成式电动控制阀主要面向气动控制系统的多通路气路切换场景，常见于自动化生产线的气动执行元件控制、小型气动设备的气路分配、车载气动系统的通路管控等工况，可替代传统分散布置的单路电磁阀，大幅压缩气路控制单元的安装空间，减少管路接头的泄漏点。从结构设计来看，该阀采用模块化集成布局，将4组独立的电动控制阀芯整合在同一阀座基体上，进气端采用统一的汇流进气设计，各工作通路独立输出，A-B关闭状态下可实现对应通路的气路截断，避免非工作状态下的气压泄漏与执行元件误动作。设计过程中优先考虑了安装边界的紧凑性，整体外形采用方正的块式结构，各电气接口沿阀组侧部规整排布，气路接口分布在阀组顶面与输出端，既方便现场布线与气管接驳，也能在密集安装的控制柜内减少相邻元件的干涉。阀组的驱动部分采用12V直流供电设计，适配多数工业控制场景与车载低压供电系统，阀芯驱动模块与阀座之间采用密封隔离结构，避免气路内的压缩空气携带的水汽、杂质侵入电气驱动部分，提升长期运行的可靠性。在安装适配性上，阀组底部预留了标准的安装固定孔位，可直接通过螺栓固定在设备安装面板或气动汇流板上，不需要额外设计转接安装支架，输出端的气路接口采用通用的快插接口规格，可直接匹配常规外径的气动软管，减少现场安装的加工工作量。从实际使用角度，这种集成阀组相比分散布置的单阀，能将气路连接的接头数量减少六成以上，大幅降低因接头密封失效导致的气压泄漏风险，同时集成式的电气接线设计可将多组阀的控制线整合为统一的接插件输出，简化设备的电气布线工作量，在小型自动化设备、移动式气动作业设备、车载气动操控系统中，能有效降低控制单元的整体体积与装配复杂度。设计时还考虑了不同工况的适配性，阀体内的流道采用等径设计，避免通路缩径导致的气压损失，各阀芯的动作行程经过匹配优化，在保证密封性能的前提下缩短阀芯动作响应时间，满足高频气路切换的工况需求，阀组外部的结构棱角做了小圆角过渡处理，避免安装维护过程中锐边划伤操作人员，各功能接口旁预留了标识位，方便现场接线接管时的通路识别，减少装配与维护过程中的接线错误概率。
