大学生方程式赛车车架激光切割定位夹具

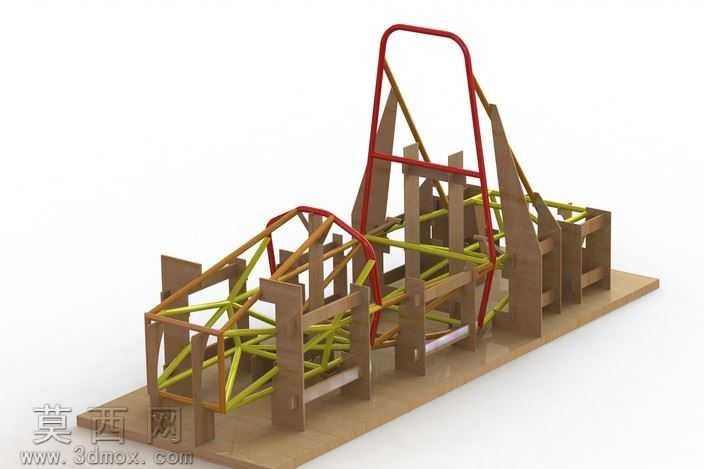

本作品为面向大学生方程式赛车大赛机箱跳汰概念设计的激光切割定位夹具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循管件定位的同轴度、位置度公差要求，将车架的每一段管材、防滚架结构的空间安装位逐一对应到夹具的定位模块上。模型整体以木质层板作为夹具基座主体，搭配多组立式定位挡块、仿形卡槽结构，每一处定位槽的轮廓都完全匹配对应管材的截面尺寸与安装角度，能够在激光切割下料完成后，快速将黄、红两色区分的不同规格钢管车架构件精准卡入对应工位，无需反复测量划线即可完成管架构件的预定位，为后续的车架拼焊工序提供稳定的定位基准。渲染阶段采用写实材质表现，基座部分还原了多层胶合板的哑光木纹纹理，定位挡块呈现出中密度纤维板的细腻哑光质感，黄色车架管件赋予金属管材的半光泽漆面效果，红色防滚架构件则采用高饱和度的金属烤漆材质，通过柔和的环境光影打亮整体结构，清晰展现出每一处定位卡槽与管材的配合关系，直观呈现夹具的定位逻辑。设计思路围绕赛车小批量试制的低成本、高精度需求展开，摒弃了传统金属焊接夹具的高成本加工方案，采用激光切割板材拼接的方式制作夹具主体，所有定位挡块都可通过平板激光切割一次成型，装配时仅需按照定位孔位拼接固定在基座上即可投入使用，既能够保证车架管结构的空间位置精度，避免人工拼焊产生的尺寸偏差，又能大幅降低学生赛事团队的工装制作成本，适配大学生方程式赛车开发过程中快速迭代、小批量试制的研发节奏，同时夹具的模块化定位结构也可适配后续车架设计微调后的定位需求，具备一定的柔性调整空间。
